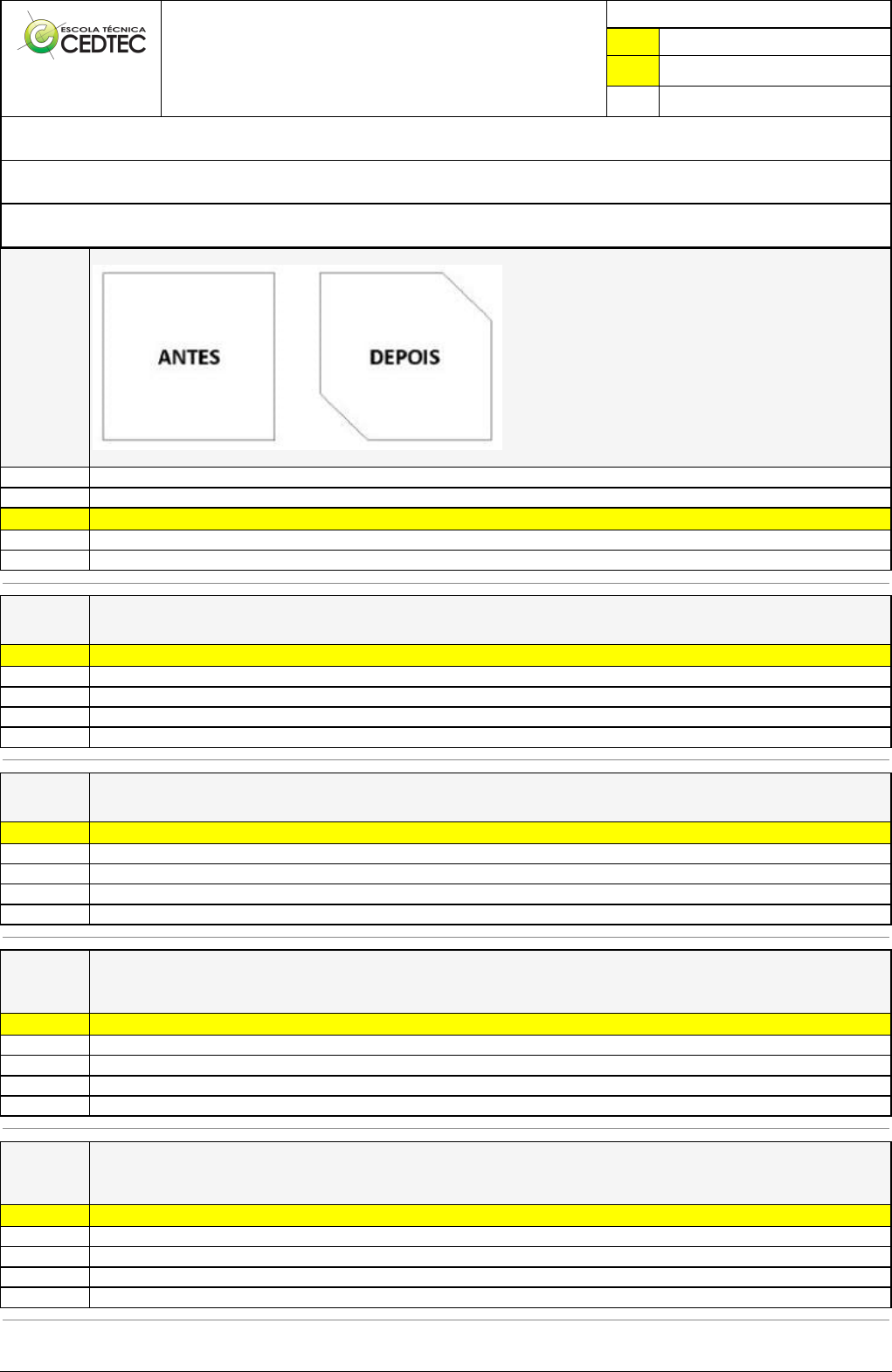

Observe a figura abaixo:
O comando utilizado para executar esse trabalho é o:
F + ENTER
S + ENTER
X CH + ENTER
T + ENTER
EX + ENTER
[350218_8315]
Questão
002
No programa AutoCAD, a variável que permite com que um texto seja espelhado como um objeto de desenho, e cujo acionamento é dado pelo valor
1, é denominada:
X Mirrtext.
Mtext.
Text.
Dtext..1.
Mirror.
[350218_2921]
Questão
003
Para criar um objeto com várias linhas sem interrupção, utiliza-se o POLYLINE. Marque a alternativa correta sobre o comando que se deve executar
no desenho.
X PL + ENTER
PO + ENTER
PI + ENTER
PE + ENTER
PY + ENTER
[350218_12797
3]
Questão
004
Qual aba do SketchUp 2019 se encontra o comando “LINE”?
X Draw
Tools
View
Window
Camera
[350218_12709
1]
Questão
005
O que são “Layers”?
X São as camadas de um desenho.
São as camadas em forma de menu.
São as informações de impressão de um objeto.
São as abas do software AutoCAD.
São as linhas de um desenho.
Pincel Atômico - 14/07/2025 12:11:37 2/5
[350218_2918]
Questão
006
Observe a operação apresentada na figura abaixo.
Para, do objeto 1, obter-se o objeto 2, no programa Autocad, emprega-se o comando:
X Mirror
Copy
Reflect
Move
Rotate
[350218_8314]
Questão
007
A respeito do desenho técnico, dos programas CAD e de suas aplicações práticas, assinale a opção correta:
X Por serem os programas CAD vetoriais em três dimensões, o resultado do traçado de uma planta-baixa, por exemplo, não é, a rigor, um desenho,
mas um aramado tridimensional em um único plano (coordenadas de altura iguais a zero).
A função primordial dos programas CAD é a de gerar modelos 3-D que permitam obter automaticamente as vistas ortográficas do desenho técnico.
Com a utilização dos recursos de espessura de linha, é possível diferenciar, claramente, na tela do computador, as linhas de contorno, as linhas de
construção as auxiliares e de cota do desenho técnico.
Os polígonos fechados podem ser transformados em faces por renderização, por meio da técnica de bitmaps.
O recurso de desenho de círculos por quatro pontos permite o traçado de quadrados de arestas tangentes com a máxima precisão.
[350218_2919]
Questão
008
O comando que permite realizar o preenchimento automático com um determinado padrão, conforme o exemplo ilustrado na figura, é o:

offset
multiline
line
X hatch
copy
Pincel Atômico - 14/07/2025 12:11:37 3/5
[350218_2925]
Questão
009
Com relação à criação de entidades, quando o ícone Intersection estiver ligado como na figura abaixo, isso quer dizer que:
Consegue-se a interseção aparente
X Consegue-se a interseção entre as linhas
Consegue-se a interseção do quadrante
Consegue-se a interseção do bloco
Consegue-se a interseção paralela
[350218_8322]
Questão
010
No software de desenho AutoCAD, o comando que permite alterar o tamanho dos objetos de forma desuniforme é o:
Extend.
Chamfer.
Trim.
X Stretch.
Fillet.
[350219_8327]
Questão
011
Com a possibilidade de utilização de imagens digitalizadas, o Autocad herda um problema bastante comum aos programas que utilizam esse recurso.
As imagens podem esconder outros objetos que tenham sido colocados antes dela. A partir do Autocad 2000, a respeito do comando Draworder,
considere que a opção:
I. Bring to Front coloca um objeto no topo da ordem de desenho para o desenho inteiro;
II. Send to Back coloca um objeto no fim da ordem de desenho para o desenho inteiro;
III. Bring Above Object coloca um objeto acima de outro objeto da ordem de desenho;
IV. Bring Under Object coloca um objeto abaixo de outro objeto da ordem de desenho.
É correto o que consta em
X I, II, III e IV.
I, III e IV, apenas.
III e IV, apenas.
II, apenas.
I e II, apenas.
[350219_12710
5]
Questão
012
É possível fazer a representação da espessura da parede com o comando:
X Offset
Circle
Arc
Rotate
Move
Pincel Atômico - 14/07/2025 12:11:37 4/5
[350219_2927]
Questão
013
Com relação às funções do mouse, os botões exercem importantes movimentos e comandos para a execução de desenhos. A função do botão
especificado pela letra “X” na figura abaixo é:
Dá Zoom e Pan no desenho
Ativa o menu OSNAP de comandos de precisão
Função de cancelar os comandos
X Ativa comandos nos Menus ou seleciona entidades de desenho
Cria um novo desenho com base no sistema de medida imperial
[350219_12687
3]
Questão
014
Onde ficam localizados os comandos de desenho e edição?
Aba Manage
Aba Annotate
Aba Home
X Aba View
Aba Insert
[350219_2935]
Questão
015
Ao inserir uma tabela de materiais em projetos elétricos executados no AutoCad, o símbolo abaixo representado pela figura é:
Interruptor simples
Arandela
Ponto de luz
X Tomada universal meia-altura
Tomada universal baixa
[350219_8335]
Questão
016
Analise as seguintes afirmativas a respeito do comando EXPLODE no AutoCAD 2012:
I. Os objetos, ao serem explodidos, podem mudar de localização, porém a cor ou o tipo de linha não se modificam.
II. Hachuras explodidas são convertidas em várias linhas e pontos, o que faz aumentar o tamanho do arquivo.
III. Explodir cotas é um procedimento recomendável, pois agiliza o processo de revisão.
Está correto o que consta APENAS em:
X II.
III.. 1.
I e III.
I e II.
I e II.
[350220_12797
8]
Questão
017
Qual comando de edição abaixo é possível criar objetos 3D?
Scale
Follow me
Move
Rotate
X Push/Pull
[350220_12709
4]
Questão
018
Qual o nome do desenho técnico que representa o lote e seu interior?
Planta de Cobertura
Planta Baixa
X Planta de Implantação
Fachada
Pincel Atômico - 14/07/2025 12:11:37 5/5
Planta de Situação
[350220_12710
6]
Questão
019
É possível fazer a representação da janela com o comando:
Fillet
Hatch
Rotate
X Offset
Move
[350220_12709
5]
Questão
020
Qual o nome do desenho técnico que representa o interior da edificação?
Planta de Implantação
Planta de Situação
Fachada
Planta de Cobertura
X Planta Baixa
