GABARITO | Avaliação II - Individual (Cod.:1527327)
Peso da Avaliação 2,00
Prova 103033100
Qtd. de Questões 10
Acertos/Erros 10/0
Nota 10,00

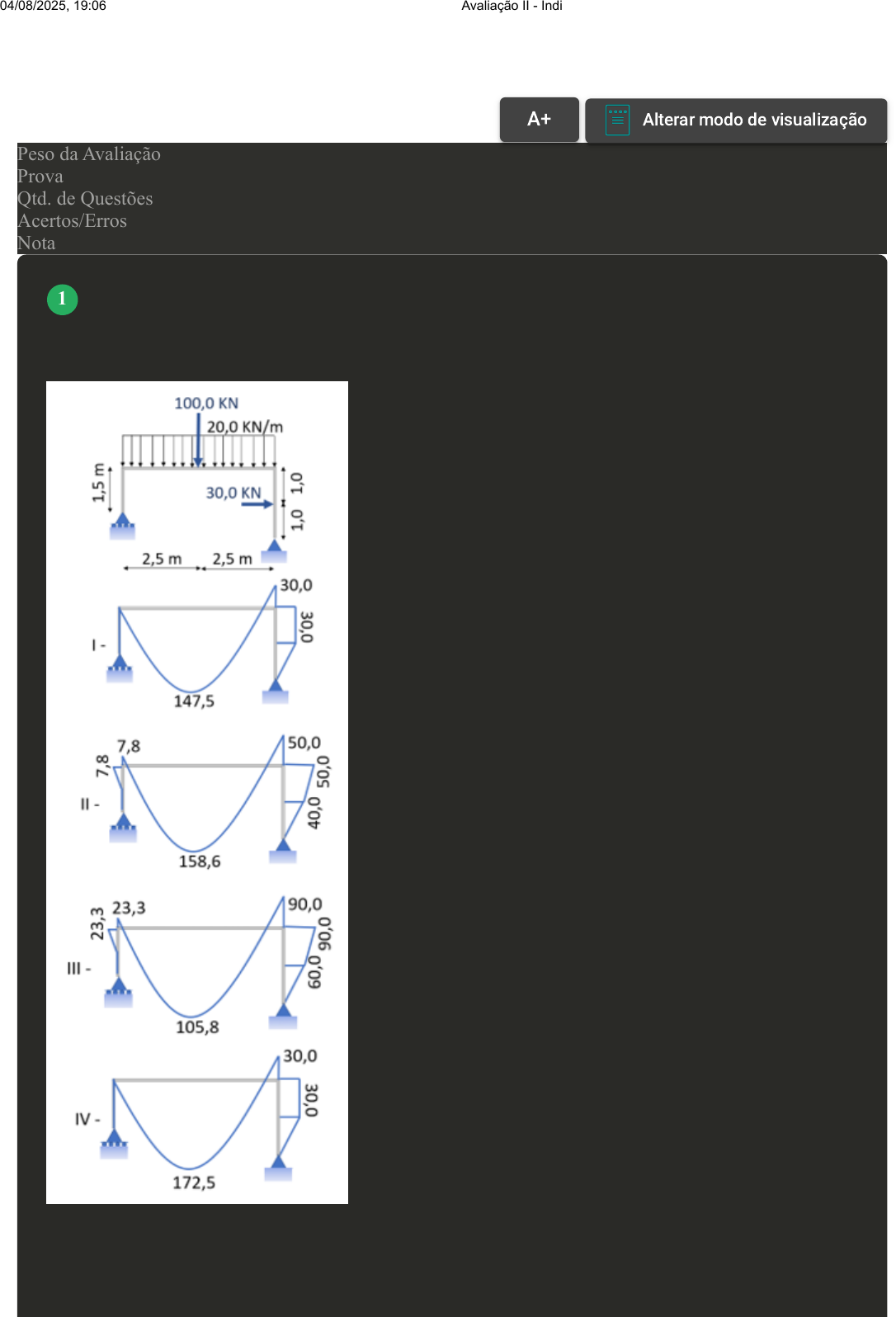

O momento fletor representa a soma algébrica dos momentos relativos à seção YX, contidos no
eixo da peça, gerados por cargas aplicadas transversalmente ao eixo longitudinal. Produzindo esforço
que tende a curvar o eixo longitudinal, provocando tensões normais de tração e compressão na
estrutura. Para o pórtico a seguir, verifique qual desenho corresponde ao diagrama de momento fletor:
A Diagrama I.
B Diagrama II.
 VOLTAR
A+ Alterar modo de visualização
1
04/08/2025, 19:06 Avaliação II - Individual
about:blank 1/7
C Diagrama III.
D Diagrama IV.
Uma viga biapoiada, com 20,0 metros de vão entre eixo de apoios, está submetida a um
carregamento vertical distribuído em toda a sua extensão, cujo valor é de Q = 25 KN.m. A viga
também recebe uma carga concentrada de 10 KN a uma distância de 7,0 metros do apoio esquerdo.
Foi denominado o apoio esquerdo de A e o apoio direito de B. Tendo em vista a descrição da viga,
analise as sentenças a seguir:
I- A reação de apoio vertical em A possui valor de 270,0 KN.
II- O momento máximo da viga possui valor de 1285,2 KN.m.
III- No local onde a viga recebe a carga concentrada de 10KN, o diagrama de esforço cortante
apresenta uma descontinuidade.
Assinale a alternativa CORRETA:
A Somente a sentença III está correta.
B Somente a sentença II está correta.
C As sentenças I e II estão corretas.
D As sentenças II e III estão corretas.
Esforço cortante, força cortante ou força de cisalhamento é a força interna desenvolvida em
membros estruturais que atua tangencialmente sobre a área de seção transversal de uma peça
(HIBBELER, 2010). Para a viga a seguir, verifique qual desenho corresponde ao diagrama de esforço
CORTANTE da viga:
2
3
04/08/2025, 19:06 Avaliação II - Individual
about:blank 2/7
FONTE: HIBBELER, R. C. Resistência dos materiais. São Paulo: Pearson Educação, 2010.
A Diagrama II.
B Diagrama IV.
C Diagrama III.
D Diagrama I.
Em uma estrutura denominam-se as ações sobre a estrutura como cargas atuantes e as reações de
apoio como cargas resistentes. Em atenção à viga biapoiada da figura anexa, considerando as
distâncias "a" e "b" diferentes, analise as sentenças a seguir:
I- A reação de apoio VA e igual a VB, com valor de [P / 2].
II- O momento fletor no ponto C equivale a [(P*a*b) / L].
III- O esforço cortante na metade da distância "b" equivale a [(P*b - P*L) / L].
4
04/08/2025, 19:06 Avaliação II - Individual
about:blank 3/7

Assinale a alternativa CORRETA:
A As sentenças II e III estão corretas.
B As sentenças I e II estão corretas.
C Somente a sentença III está correta.
D Somente a sentença II está correta.
A mecânica dos corpos rígidos divide-se em duas áreas: estática e dinâmica. A estática trata do
equilíbrio dos corpos, ou seja, aqueles que estão em repouso ou em movimento, com velocidade
constante; enquanto a dinâmica preocupa-se com o movimento acelerado dos corpos (HIBBELER,
2010). Sobre o exposto, classifique V para as sentenças verdadeiras e F para as falsas:
( ) O momento em um determinado ponto P pode ser calculado se conhecermos a área do diagrama
de esforços cortantes no trecho considerado.
( ) A ligação entre as barras dos pórticos é realizada através de engates ou rótulas internas,
resultando comportamentos iguais na estrutura.
( ) O momento fletor e o esforço cortante nos cabos são nulos, estes apresentando apenas esforços
de tração.
( ) Um carregamento distribuído em uma barra inclinada, atuando perpendicularmente a ela,
apresentará os mesmos esforços internos do que um carregamento distribuído no sentido vertical.
Assinale a alternativa que apresenta a sequência CORRETA:
FONTE: HIBBELER, R. C. Resistência dos materiais. São Paulo: Pearson Educação, 2010.
A F - V - F - V.
B F - F - V - F.
C V - V - V - F.
D V - F - V - F.
Os esforços que uma estrutura está submetida podem ser descritos através de expressões
analíticas. Em atenção à viga anexa, classifique V para as sentenças verdadeiras e F para as falsas:

( ) A viga é simétrica, desta forma, as reações de apoio possuem o mesmo valor e sentido.
( ) O esforço normal ao longo da viga é nulo, ou seja, em qualquer ponto N(x) = 0.
( ) A expressão analítica que representa o esforço cortante no tramo B-C é Q(x) = 200 - 30.x kN;
5
6
04/08/2025, 19:06 Avaliação II - Individual
about:blank 4/7
considerando x=0 em B.
( ) A expressão analítica que representa o momento fletor no tramo B-C é M(x) = -15.x² + 200.x +
200 KNm; considerando x=0 em B.
Assinale a alternativa que apresenta a sequência CORRETA:
A V - F - V - V.
B F - V - F - F.
C V - V - V - F.
D V - V - V - V.
Considere uma viga inclinada, submetida a um carregamento distribuído de 40 kN/m,
perpendicular à viga. Em atenção à estrutura descrita, classifique V para as sentenças verdadeiras e F
para as falsas:
( ) A viga possui inclinação de 30 graus com a horizontal.
( ) O comprimento da viga é de 7,62 metros.
( ) A reação de apoio vertical em "A" é de 165,7 kN.
( ) A reação de apoio horizontal em "B" é de 130 kN.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - V - V.
B F - V - V - F.
C V - F - V - F.
D F - V - F - F.
7
04/08/2025, 19:06 Avaliação II - Individual
about:blank 5/7
Pórticos são estruturas lineares constituídas por barras retas ligadas entre si. Para o pórtico da
figura anexa, analise as sentenças a seguir:
I- O diagrama de esforço cortante entre os pontos "C" e "D" é representado por uma reta inclinada.
II- O esforço cortante na rótula em "E" é nulo.
III- O momento fletor no ponto "C" equivale a 200 kN.m.
IV- O diagrama de momento fletor em "G" apresenta uma descontinuidade de 100 kN.m.
Assinale a alternativa CORRETA:
A As sentenças I, III e IV estão corretas.
B As sentenças II e IV estão corretas.
C Somente a sentença III está correta.
D As sentenças I, II e III estão corretas.
Considere uma viga inclinada, submetida a um carregamento distribuído de 40 kN/m,
perpendicular a viga. Em atenção à estrutura descrita, classifique V para as sentenças verdadeiras e F
para as falsas:

( ) A viga possui inclinação de 20,56 graus com a horizontal.
( ) O comprimento da viga é de 7,62 metros.
( ) A reação de apoio vertical em "A" é de 128,2 kN.
( ) A reação de apoio horizontal em "B" nulo.
Assinale a alternativa que apresenta a sequência CORRETA:
A V - F - F - V.
8
9
04/08/2025, 19:06 Avaliação II - Individual
about:blank 6/7
B F - V - F - F.
C V - F - V - V.
D V - F - V - F.
O pórtico é definido como uma estrutura constituída por barras horizontais e verticais, a qual,
normalmente define um átrio amplo, com o teto sustentado por colunas. Uma estrutura de pórtico
pode eventualmente estar associada a cabos e/ou arcos. Sobre as estruturas formadas por arcos,
classifique V para as sentenças verdadeiras e F para as falsas:
( ) A adição de rótula fornece duas equações a mais para o sistema.
( ) Como os arcos são rígidos, eles precisam resistir a momentos fletores e esforços cortantes.
( ) Os arcos com apoios rotulados permitem a rotação nas extremidades quando o carregamento
atuar.
( ) A atuação do arco na estrutura é proporcional a de um cabo, ou seja, ele recebe a sua carga
fundamentalmente em tração.
Assinale a alternativa que apresenta a sequência CORRETA:
A V - V - V - F.
B F - V - F - V.
C F - V - V - F.
D V - F - V - V.
10
