As dimensões da peça
devem ser preservadas
em todas as vistas
Cap.
1
Exercício
Nome do capítulo
Introdução ao estudo do desenho técnico TC/TS - 01.1

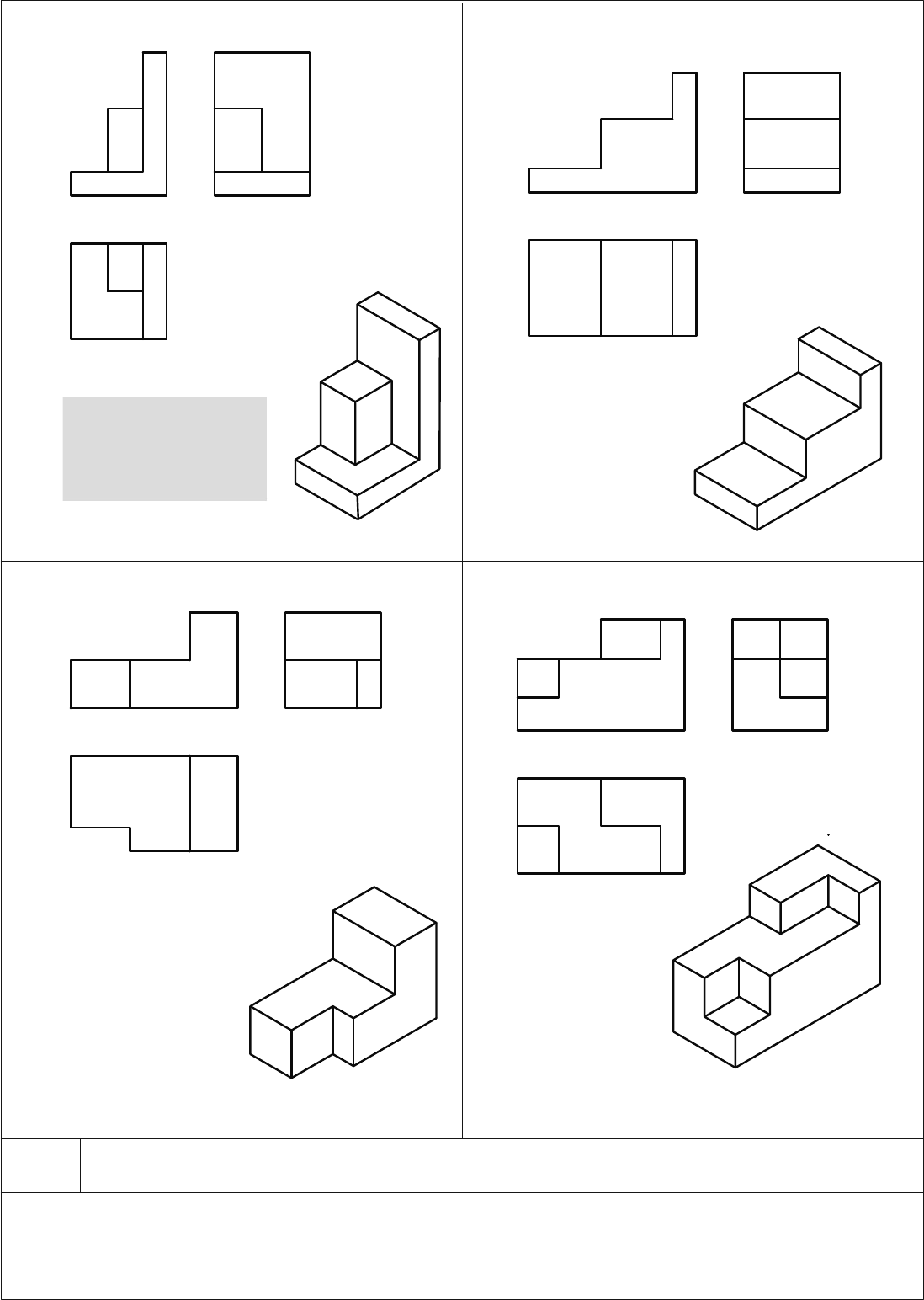

Projeções ortogonais - Dada a perspectiva, completar o desenho das vistas colocando as linhas faltantes.
Desenhar a vista lateral
As distâncias entre as
vistas devem ser iguais
As vistas devem ser alinhadas
verticalmente e horizontalmente
Desenhar a vista superior
Cap.
1
Exercício
Nome do capítulo
Introdução ao estudo do desenho técnico TC/TS - 01.2
Projeções ortogonais - Dada duas vistas e a perspectiva, desenhar a terceira vista
Cap.
1
Exercício
Nome do capítulo
Introdução ao estudo do desenho técnico TC/TS - 01.3
Projeções ortogonais - Dada a perspectiva e a vista de frente, desenhar as vistas superior e lateral esquerda
Entre as oito projeções ortogonais desenhadas abaixo, quatro pertencem às peças representadas em perspectiva.
Anote em cada perspectiva o número correspondente às suas projeções.
1 2
3 4
5 6
7 8
Cap.
2
Exercício
Nome do capítulo
Teoria do desenho projetivo utilizado no desenho técnico TC/TS - 02.1
Leitura de interpretação de desenhos
Entre as oito projeções ortogonais desenhadas abaixo, quatro pertencem às peças representadas em perspectiva.
Anote em cada perspectiva o número correspondente às suas projeções.
9 10
11 12
13 14
15 16
Cap.
2
Exercício
Nome do capítulo
Teoria do desenho projetivo utilizado no desenho técnico TC/TS - 02.2
Leitura de interpretação de desenhos
Entre as oito projeções ortogonais desenhadas abaixo, quatro pertencem às peças representadas em perspectiva.
Anote em cada perspectiva o número correspondente às suas projeções.
17 18
19 20
21 22
23 24
Cap.
2
Exercício
Nome do capítulo
Teoria do desenho projetivo utilizado no desenho técnico TC/TS - 02.3
Leitura de interpretação de desenhos
Dadas as prespectivas, analisar os desenhos e colocar as linhas que faltam nas projeções ortogonais.
Cap.
2
Exercício
Nome do capítulo
Teoria do desenho projetivo utilizado no desenho técnico TC/TS - 03.1
Leitura de interpretação de desenhos
Dadas as prespectivas, analisar os desenhos e colocar as linhas que faltam nas projeções ortogonais.
Cap.
2
Exercício
Nome do capítulo
Teoria do desenho projetivo utilizado no desenho técnico TC/TS - 03.2
Leitura de interpretação de desenhos
Dadas as prespectivas, analisar os desenhos e colocar as linhas que faltam nas projeções ortogonais.
Cap.
2
Exercício
Nome do capítulo
Teoria do desenho projetivo utilizado no desenho técnico TC/TS - 03.3
Leitura de interpretação de desenhos
Cap.
2
Exercício
Nome do capítulo
Teoria do desenho projetivo utilizado no desenho técnico TC/TS - 04.1
Leitura de interpretação de desenhos - Dadas as perspectivas e as vistas de frente, desenhe as vistas superior e lateral
Cap.
2
Exercício
Nome do capítulo
Teoria do desenho projetivo utilizado no desenho técnico TC/TS - 04.2
Leitura de interpretação de desenhos - Dadas as perspectivas e as vistas de frente, desenhe as vistas superior e lateral
Dadas as prespectivas, analisar os desenhos e colocar as linhas que faltam nas projeções ortogonais.
Cap.
2
Exercício
Nome do capítulo
Teoria do desenho projetivo utilizado no desenho técnico TC/TS - 05
Leitura de interpretação de desenhos
1o diedro
3o diedro
Cap.
3
Exercício
Nome do capítulo
Sistemas e projeções ortogonais TC/TS - 06
Projeções ortogonais - Dada a perspectiva e a vista de frente, desenhar, de acordo com o diedro indicado, as seis vistas principais.
1o diedro
3o diedro
Cap. Nome do capítulo
3 Sistemas e projeções ortogonais TC/TS - 07
Exercício
Projeções ortogonais - Dada a perspectiva e as três preferências, desenhar, de acordo com o diedro indicado, as três vistas que faltam de modo a obter as seis vistas
principais.
1o diedro
3o diedro
Cap.
3
Exercício
Nome do capítulo
Sistemas e projeções ortogonais TC/TS - 08
Projeções ortogonais - Dada a perspectiva e as vistas de frente, laterais e posterior; desenhar, de acordo com o deidro indicado, as vistas superior e inferior.
1o diedro
3o diedro
Cap.
3
Exercício
Nome do capítulo
Sistemas e projeções ortogonais TC/TS - 09.1
Projeções ortogonais - Dada duas vistas e a perspectiva, identificar o Diedro e desenhar a terceira vista que melhor representa a peça.
1o diedro
3o diedro
Cap.
3
Exercício
Nome do capítulo
Sistemas e projeções ortogonais TC/TS - 09.2
Projeções ortogonais - Dada duas vistas e a perspectiva, identificar o Diedro e desenhar a terceira vista que melhor representa a peça.
3o diedro
1o diedro
Cap.
3
Exercício
Nome do capítulo
Sistemas e projeções ortogonais TC/TS - 10.1
Projeções ortogonais - Dada duas vistas e a perspectiva, identificar o Diedro e desenhar a terceira vista que melhor representa a peça.
3o diedro
1o diedro
Cap.
3
Exercício
Nome do capítulo
Sistemas e projeções ortogonais TC/TS - 10.2
Projeções ortogonais - Dada duas vistas e a perspectiva, identificar o Diedro e desenhar a terceira vista que melhor representa a peça.
1o diedro
3o diedro
3o diedro
1o diedro
Cap.
4
Exercício
Nome do capítulo
Leitura e interpretação de desenhos TC/TS - 11.1
Esboço em perspectiva - Dadas as três projeções ortogonais, identificar o diedro e desenhar o esboço da perspectiva correspondente.
1o diedro
1o diedro
3o diedro
1o diedro
Cap.
4
Exercício
Nome do capítulo
Leitura e interpretação de desenhos TC/TS - 11.2
Esboço em perspectiva - Dadas as três projeções ortogonais, identificar o diedro e desenhar o esboço da perspectiva correspondente.
1o diedro
1o diedro
1o diedro
3o diedro
Cap.
4
Exercício
Nome do capítulo
Leitura e interpretação de desenhos TC/TS - 12.1
Esboço em perspectiva - Dadas as três projeções ortogonais, identificar o diedro e desenhar o esboço da perspectiva correspondente.
1o diedro
1o diedro
Cap.
4
Exercício
Nome do capítulo
Leitura e interpretação de desenhos TC/TS - 12.2
Esboço em perspectiva - Dadas as três projeções ortogonais, identificar o diedro e desenhar o esboço da perspectiva correspondente.
Cap.
4
Exercício
Nome do capítulo
Leitura e interpretação de desenhos TC/TS - 12.3
Esboço em perspectiva - Dadas as três projeções ortogonais, identificar o diedro e desenhar o esboço da perspectiva correspondente.
3o diedro
1o diedro
3o diedro
3o diedro
1o diedro
3o diedro
1o diedro
1o diedro
Cap.
4
Exercício
Nome do capítulo
Leitura e interpretação de desenhos TC/TS - 13.1
Esboço em perspectiva - Dadas duas vistas, desenhar, de acordo com o diedro indicado, a terceira vista e a perspectiva.
3o diedro
1o diedro
1o diedro
3o diedro
Cap.
4
Exercício
Nome do capítulo
Leitura e interpretação de desenhos TC/TS - 13.2
Esboço em perspectiva - Dadas duas projeções ortogonais, identificar o diedro, desenhar a terceira vista e o esboço da perspectiva correspondente.
1o diedro
3o diedro
3o diedro
1o diedro
1o diedro
1o diedro
1o diedro
3o diedro
Cap.
4
Exercício
Nome do capítulo
Leitura e interpretação de desenhos TC/TS - 14.1
Projeções ortogonais - Dadas duas vistas, identificar o diedro e desenhar a terceira vista.
1o diedro
3o diedro
3o diedro
1o diedro
1o diedro
3o diedro
1o diedro
3o diedro
Cap.
4
Exercício
Nome do capítulo
Leitura e interpretação de desenhos TC/TS - 14.2
Projeções ortogonais - Dadas duas vistas, identificar o diedro e desenhar a terceira vista.
3o diedro
1o diedro
1o diedro
1o diedro
1o diedro
3o diedro
1o diedro
1o diedro
Cap.
4
Exercício
Nome do capítulo
Leitura e interpretação de desenhos TC/TS - 15.1
Projeções ortogonais - Dadas duas vistas, identificar o diedro e desenhar a terceira vista.
3o diedro
3o diedro
1o diedro
1o diedro
1o diedro
1o diedro
1o diedro
1o diedro
Cap.
4
Exercício
Nome do capítulo
Leitura e interpretação de desenhos TC/TS - 15.2
Projeções ortogonais - Dadas duas vistas, identificar o diedro e desenhar a terceira vista.
1o diedro1o diedro
3o diedro
1o diedro
1o diedro
3o diedro
3o diedro
3o diedro
Cap.
4
Exercício
Nome do capítulo
Leitura e interpretação de desenhos TC/TS - 16.1
Projeções ortogonais - Dadas duas vistas, identificar o diedro e desenhar a terceira vista.
3o diedro
3o diedro
3o diedro
3o diedro
3o diedro
3o diedro
1o diedro
1o diedro
Cap.
4
Exercício
Nome do capítulo
Leitura e interpretação de desenhos TC/TS - 16.2
Projeções ortogonais - Dadas duas vistas, identificar o diedro e desenhar a terceira vista.
