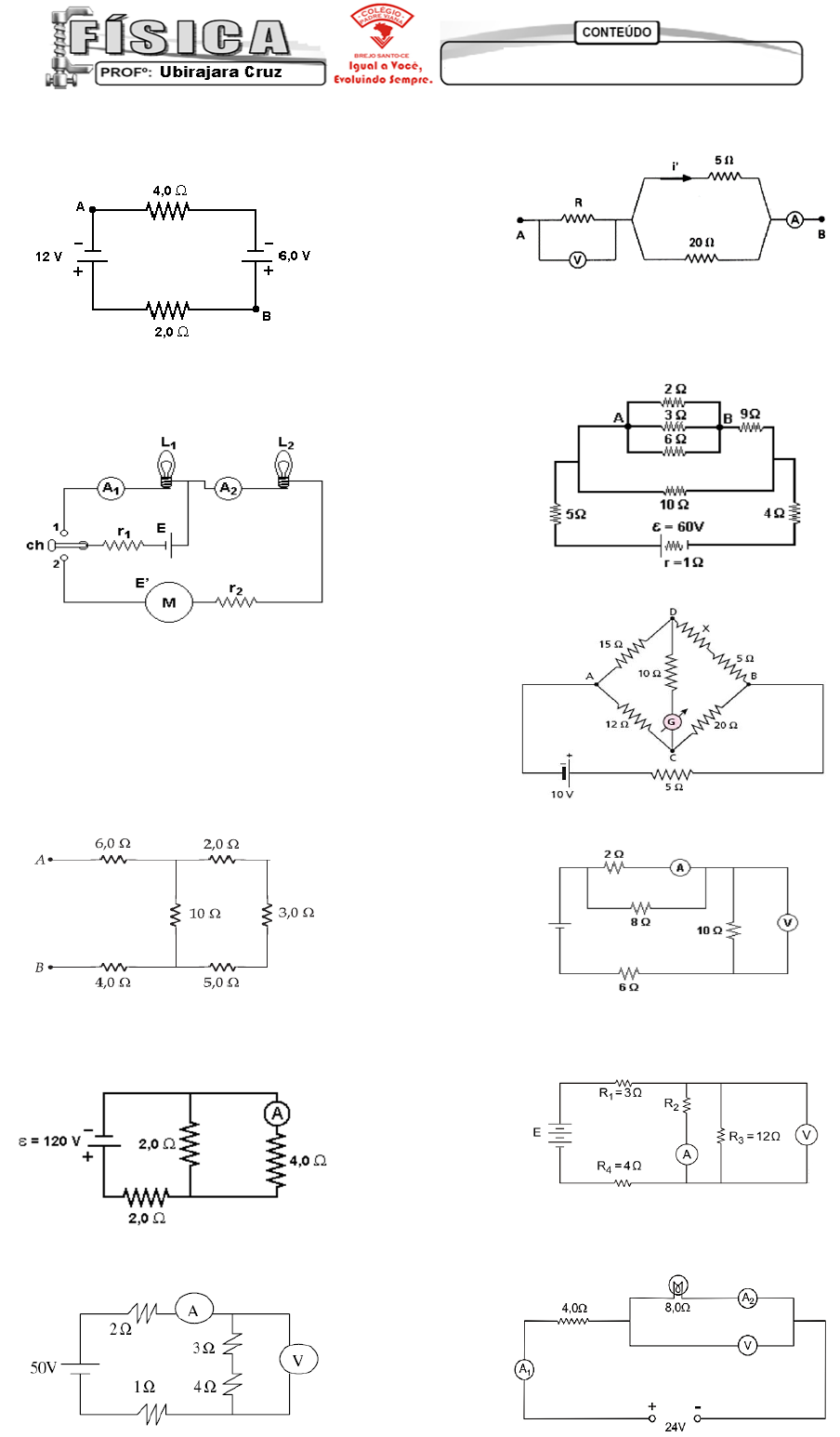

01. Calcule o potencial elétrico no ponto A, em volts,
considerando que as baterias têm resistências internas
desprezíveis e que o potencial no ponto B é igual a 15 volts.

02. Neste circuito, quando a chave está na posição 1, o motor
(M) não está sendo 'alimentado' e a lâmpada L1 permanece
acesa. Quando a chave é posicionada em 2, a lâmpada L2
indica o funcionamento do motor.

 Dados:
E=10,0 V; E'=8,0 V; r1=0,5; r2=7,5; L1=2,0; L2=2,0

Sendo r1 a resistência interna do gerador (E) e r2 a do motor
elétrico (M), as indicações dos amperímetros A1 e A2 quando a
chave ch é ligada em 1 e em 2, respectivamente, são
a) 2,0 A e 0,5 A. c) 4,0 A e 0,5 A. e) 5,0 A e 0,8 A.
b) 2,0 A e 0,4 A. d) 4,0 A e 0,2 A.

03. Entre os pontos A e B, é aplicada uma diferença de
potencial de 30 V. A intensidade da corrente elétrica no
resistor de 10 é:

a) 1,0 A b) 1,5 A c) 2,0 A d) 2,5 A e) 3,0 A

04. No circuito a seguir, determine a leitura do amperímetro
A, em amperes, considerando que a bateria fornece 120 V e
tem resistência interna desprezível


05. Quais as leituras do amperímetro e do voltímetro no
circuito abaixo?


06. - Entre os pontos A e B da associação da figura, mantém-
se a ddp de 20 V. Sendo i’ = 3,2 A, calcule:

a) a resistência R
b) as medidas do voltímetro e do amperímetro.

07. No circuito representado abaixo, calcule a corrente elétrica
no resistor de 9 e a diferença de potencial entre os pontos A
e B.

08. No circuito abaixo, qual deve ser o valor da resistência x
para que o galvanômetro indique zero?


09. No circuito esquematizado a seguir, o amperímetro ideal A
indica 400mA. Qual a leitura do voltímetro V?


10. No circuito abaixo, o voltímetro V e o amperímetro A
indicam, respectivamente, 18 V e 4,5 A. Considerando como
ideais os elementos do circuito, determine a força eletromotriz
E da bateria.


11. No circuito elétrico mostrado, calcule a leitura dos
amperímetros e do voltímetro e a potência dissipada na
lâmpada.


CIRCUITOS ELÉTRICOS 1
12. Um eletricista analisa o diagrama de uma instalação
elétrica residencial para planejar medições de tensão e
corrente em uma cozinha. Nesse ambiente existem uma
geladeira (G) , uma tomada (T) e uma lâmpada (L), conforme
a figura. O eletricista deseja medir a tensão elétrica aplicada à
geladeira, a corrente total e a corrente na lâmpada. Para isso,
ele dispõe de um voltímetro (V) e dois amperímetros (A).

Para realizar essas medidas, o esquema da ligação desses
instrumentos está representado em:


13. No circuito apresentado, qual o valor da corrente i?

a) 7 A b) 8 A c) 9 A d) 10 A e) 12 A

14. Uma bateria comum e uma recarregável estão ligadas a
uma associação de resistores, conforme indica o esquema. No
mostrador do amperímetro lê-se uma corrente elétrica de
intensidade 2 A. Determine o valor da força eletromotriz da
bateria recarregável.

15. O circuito elétrico de um setor de uma residência tem um
fusível de proteção que suporta, no máximo uma corrente de
20ª. Estão ligados ao mesmo tempo, um televisor
(RTV=980), quatro lâmpadas L (RL=80) e uma torneira
elétrica (RT=20). Será possível ainda ligarmos o ferro elétrico
(RF=20) do desenho sem que o fusível queime, isto é, se
rompa? Justifique.

16. Sabendo que na figura abaixo a diferença de potencial
sobre o resistor de 8 C é de 24 V, as diferenças de potencial,
em V, sobre os resistores de 14 C, 9 C e entre os pontos a e b
são, respectivamente:

a) 45, 9 e 78. c) 35, 45 e 104. e) 25, 40 e 100.
b) 45, 45 e 114. d) 35, 70 e 129.

17. Determine a intensidade de corrente nos resistores R1, R2,
R3 e R4 do circuito a seguir.

18. O esquema abaixo representa um circuito onde o gerador
e os fios de ligação possuem resistência interna desprezível.
Calcule a corrente elétrica I no resistor de 30 .



19. O resistor R de 1,2 Ω, representado no esquema acima,
está imerso em gelo a 0º C, e a intensidade da corrente
medida pelo amperímetro A é de 10A. Sabendo que o calor
latente de fusão do gelo é 3,6.105 J/kg, calcule:

a) a força eletromotriz da bateria
b) o tempo mínimo necessário para fundir 100 g de gelo

20. O circuito A foi ligado ao circuito B pelo fio MN. Determine
a intensidade de corrente elétrica no circuito A, no circuito B e
no fio MN.
