ARTIGO ADSORÇÃO PARA ENTREGA

Prévia do material em texto

Mestrado em Ciência e Engenharia de Materiais
Planejamento e Otimização de Experimentos
Vanderlei V. Farias Junior

1. Identificação do Artigo
Título: Otimização da adsorção do Erionyl Yellow A-R em carvão ativado do
bagaço da cana-de-açúcar por meio de planejamento experimental
Autores: Larissa A. Soares, Guilherme M. Arruda, Luana R. Hollanda, Maria C.
Mendes da Silva, André L. L. Moriyama, Carlson P. de Souza
Periódico: Brazilian Journal of Development
Volume e número: v. 5, n. 12 (2019), p. 28781–28797
ISSN: 2525-8761

2. Planejamento Experimental
Planejamento fatorial 2² com três repetições no ponto central, totalizando
7 ensaios experimentais. Fatores estudados:

pH: níveis -1 (2), 0 (5,7), +1 (10)
Temperatura: níveis -1 (15 °C), 0 (24 °C), +1 (30 °C)

2.1 Matriz do planejamento

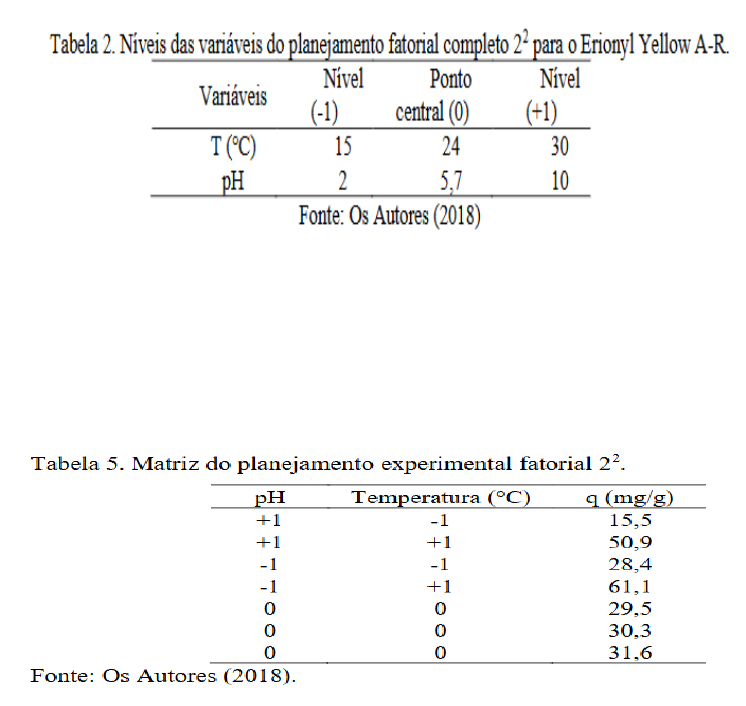

2.2 Dados extraídos do artigo (Tabela 5, p. 28789 e Tabela 2, p. 28786)
Ensaio pH Temperatura (°C) q (mg/g)
1 10 15 15,5
2 10 30 50,9
3 2 15 28,4
4 2 30 61,1
5 5,7 24 29,5
6 5,7 24 30,3
7 5,7 24 31,6

2.3 Análise do Composto Central

3. EFEITOS ESTIMADOS PARA O PLANEJAMENTO EXPERIMENTAL

3.1 Modelo do Artigo (Equação 3, p. 28790):



3.2 Modelo gerado no Statistica


Modelo de regressão ajustado Statistica
z=35,328571428571 - 5,775*pH + 17,025*T + 0,675*pH*T+0,

A Tabela 6 do artigo apresenta as estimativas dos efeitos principais, seus
erros padrão, valores de t, p-valores e intervalos de confiança a 95%. Esses
mesmos parâmetros foram obtidos a partir da análise conduzida no software
Statistica, permitindo uma comparação direta da estrutura e das conclusões do
modelo.
As variáveis foram codificadas de acordo com os níveis -1, 0 e +1. Ambos
os modelos, tanto o apresentado no artigo quanto aquele reproduzido no
software Statistica, identificaram o pH e a Temperatura como fatores
estatisticamente significativos no processo de adsorção. Isso é evidenciado
pelos valores de p 0,05.
O modelo ajustado no software Statistica resultou na equação:
z=35,33−5,775⋅pH+17,025⋅T+0,675⋅(pH⋅T), representando a capacidade de
adsorção em função dos fatores estudados. A temperatura apresentou o maior
impacto positivo na resposta, enquanto o pH exerceu efeito negativo, ambos
estatisticamente significativos. A interação, não foi significativa dentro do nível
de confiança adotado.
Em resumo, tanto o artigo quanto a análise feita no Statistica apontam
para o mesmo comportamento do sistema estudado, destacando os efeitos
significativos de pH e temperatura na adsorção do corante.

4. Tabela Comparativa: Resultado Observado x Predito (Artigo e
Statistica)
4.1 Sem ignorar os efeitos não significativos

4.2 Ignorando os efeitos não significativos

O modelo apresenta bom ajuste para a maioria dos pontos experimentais,
com resíduos moderados, especialmente nos primeiros quatro ensaios. As três
últimas execuções, que indicam os pontos centrais repetidos, mostram maior
desvio, indicando possível subestimação pelo modelo.

Os melhores ajustes ocorreram nos ensaios 2 e 4, com desvios relativos
de 8,49% e 4,86%, respectivamente.
Por outro lado, os maiores erros ocorreram no ensaio 1 e 3, e nos pontos
centrais, ensaios 5, 6 e 7. Isso sugere que o modelo linear ajustado não
representa com a mesma precisão as condições intermediárias de pH e
temperatura.

5. Teste de Normalidade
 A avaliação da normalidade dos resíduos foi realizada por meio do gráfico
de probabilidade normal e do teste de Shapiro-Wilk, que é indicado para análises
menores que 50 amostras. O gráfico revelou que os pontos não seguem a linha
de referência. O histograma reforça essa observação, com distribuição não
simétrica. Além disso, o teste de Shapiro-Wilk apresentou valor de W = 0,79843
e p = 0,03775, indicando a rejeição da hipótese nula de normalidade ao nível de
Ensaio pH
T
(°C)
q
observado
(mg/g)
q predito
(Statistica)
com efects ñ
significativos
q predito
(Statistica)
ignorando
efects ñ
significativos
Resíduo (q
observado -
q predito)
com efect ñ
significativos
Desvio
relativo (%)
com efects ñ
significativos
Resíduo (q
observado -
q predito)
ignorando
efects ñ
significativos
Desvio
relativo (%)
ignorando
efects ñ
significativos
1 10 15 15,5 11,85357 12,52857 3,64643 23,53% 2,97143 19,17%
2 10 30 50,9 47,25357 46,57857 3,64643 7,16% 4,32143 8,49%
3 2 15 28,4 24,75357 24,07857 3,64643 12,84% 4,32143 15,22%
4 2 30 61,1 57,45357 58,12857 3,64643 5,97% 2,97143 4,86%
5 5,7 24 29,5 35,32857 35,32857 -5,82857 19,76% -5,82857 19,76%
6 5,7 24 30,3 35,32857 35,32857 -5,02857 16,60% -5,02857 16,60%
7 5,7 24 31,6 35,32557 35,32557 -3,72557 11,79% -3,72857 11,79%
5%, ou seja, não seguem distribuição normal ao nível de 5% de significância,
pois o p-valor é inferior a 0,05.
Ainda, o histograma mostra uma distribuição assimétrica e com
concentração nos extremos. A maioria dos resíduos está afastada do centro. Há
uma distribuição irregular, sem o formato clássico típico da distribuição
gaussiana. A distribuição dos resíduos não segue o padrão de normalidade.
Conclui-se, portanto, que os resíduos não seguem distribuição normal, o
que pode ser atribuído ao número reduzido de pontos e à ausência de
replicações fora do ponto central. Isso pode comprometer a validade dos testes
ANOVA e a precisão do modelo.




c







6. Análise de Variância (ANOVA)
A ANOVA apresentada no artigo, resumida na Tabela 7, mostra uma
abordagem mais genérica do modelo. O coeficiente de correlação (R) foi 0,8167.
O teste F (calculado) apresentou valor de 8,93, enquanto o valor tabelado para
95% de confiança foi 6,94. Como o valor calculado foi maior que o tabelado, o
modelo foi considerado estatisticamente significativo, ou seja, houve evidência
de que pelo menos um dos efeitos no modelo influencia a resposta.
Contudo, essa ANOVA não apresenta os valores individuais dos fatores
pH e temperatura, nem a interação entre esses fatores. Também não há menção
ao erro puro. Isso indica que a abordagem do artigo foi mais simplificada, voltada
apenas à verificação da significância geral do modelo linear proposto.

A análise de variância (ANOVA) apresentada no Statistica, detalha os
efeitos dos fatores pH, temperatura e da interação entre eles sobre a variável
resposta q, em mg/g. A variável temperatura apresentou um efeito bastante
significativo, com p-valor de 0,000967 e F de 1032,109, indicando que alterações
na temperatura afetam a capacidade de adsorção. O fator pH também foi
estatisticamente significativo, com p = 0,008316 e F = 118,756, o que demonstra
sua influência, porém, menor que a da temperatura.
A interação entre os fatores (pH × T) apresentou p-valor de 0,330761, ou
seja, não foi significativa.
O coeficiente de determinação ajustado (adj) foi de 0,8647. Esse valor
significa que 86,47% da variabilidade dos dados experimentais é explicada pelo
modelo ajustado. O restante é atribuído ao erro experimental ou à variabilidade
não explicada.
O coeficiente R², indica que 90,98% da variável resposta foi explicada pelo
modelo. Além disso, o R² ajustado indica que mais de 86% da variabilidade da
adsorção do corante Erionyl Yellow A-R é explicada apenas pelos fatores pH e
temperatura.
O erro puro médio quadrático (MS Pure Error = 1,123333), é um valor
baixo e indica boa repetibilidadedos ensaios e baixo ruído experimental.
Outro ponto forte da análise via Statistica, foi a falta de ajuste no modelo
gerado, o que sugere que o modelo linear pode não ser plenamente adequado,
ou ainda, que termos quadráticos poderiam melhorar a predição. Já o artigo não
avaliou esse critério, o que limita a confiabilidade da equação apresentada.



A comparação entre a ANOVA feita no Statistica e a apresentada no artigo
mostra diferenças das análises. Enquanto o artigo apresenta uma análise
simplificada, com apenas o valor de R, F calculado e F tabelado, o modelo obtido
no Statistica permite avaliar separadamente a contribuição de cada fator (pH e
temperatura), bem como a da interação entre eles. Com isso, foi possível
identificar que temperatura tem um efeito muito mais expressivo que o pH, e que
a interação entre eles não foi significativa.

7. Gráfico de Pareto
O gráfico de Pareto dos efeitos padronizados mostrou que os fatores
temperatura e pH possuem efeitos significativos sobre a variável resposta q
(mg/g), com destaque para a temperatura no processo de adsorção do corante
Erionyl Yellow A-R, como o fator mais influente. A interação entre os fatores, no
entanto, não ultrapassou o limite de significância adotado (p = 0,05), sendo
considerada estatisticamente não significativa.

O gráfico gerado no Statistica confirma os achados do artigo, com a
temperatura como fator mais significativo, seguida pelo pH com influência
inversa sobre a resposta. A interação entre pH e temperatura novamente não foi
significativa.


8. Superfície de Resposta
A superfície de resposta revela que o maior desempenho na adsorção
ocorre em condições de alta temperatura e baixo pH. A superfície é plana,
inclinada e sem curvatura.

As superfícies de resposta 3D e 2D geradas no Statistica confirmam os
mesmos padrões do artigo. Quanto menor o pH e maior a temperatura, maior é
a quantidade adsorvida. As regiões de resposta ótima estão visualmente
destacadas em vermelho escuro, reforçando os resultados dos testes
estatísticos e os efeitos significativos encontrados anteriormente.




9. Considerações Finais
Com base em todas as análises comparativas, pode-se concluir que
ambos os modelos, do artigo e o gerado no Statistica, são coerentes entre si,
especialmente quanto à direção e intensidade dos efeitos dos fatores. O uso do
Statistica possibilitou um detalhamento superior, permitindo a melhor
visualização dos efeitos e superfícies.
No artigo, a ANOVA resume o F do modelo completo comparado com o
erro residual, sem decompor os efeitos em pH, T e interação. Já o Statistica
mostra quanto cada fator contribui individualmente, o que é muito mais
informativo.
Os testes de normalidade indicaram que os resíduos do modelo
apresentam desvios em relação à distribuição normal esperada. Isso foi
evidenciado tanto pelo formato assimétrico do histograma quanto pela dispersão
dos pontos no gráfico de probabilidade normal. Esses resultados sugerem que
os dados não seguem perfeitamente uma distribuição normal, o que pode afetar
a precisão de algumas inferências estatísticas.
