Prof. Víctor O. G. R.
Desenho Técnico Básico - CAD. Parte XIV

INTRODUÇÃO ao AutoCAD: Vistas Principais e CORTES
PROJEÇÃO EM CORTE
• CORTE significa divisão, separação.
• Em Desenho técnico, o CORTE de uma peça é sempre imaginário. Ele permite ver as
partes internas da peca.
• Para evitar interpretação confusa da parte interna da perspectiva, se realiza o corte total
para melhor interpretação da montagem
• HACHURA: Na projeção em CORTE, a SUPERFÍCIE imaginada CORTADA é
preenchida com hachuras.
• HACHURAS: Linhas estreitas que, alem de representarem a SUPERFÍCIE imaginada
cortada, mostram também os TIPOS de Materiais.

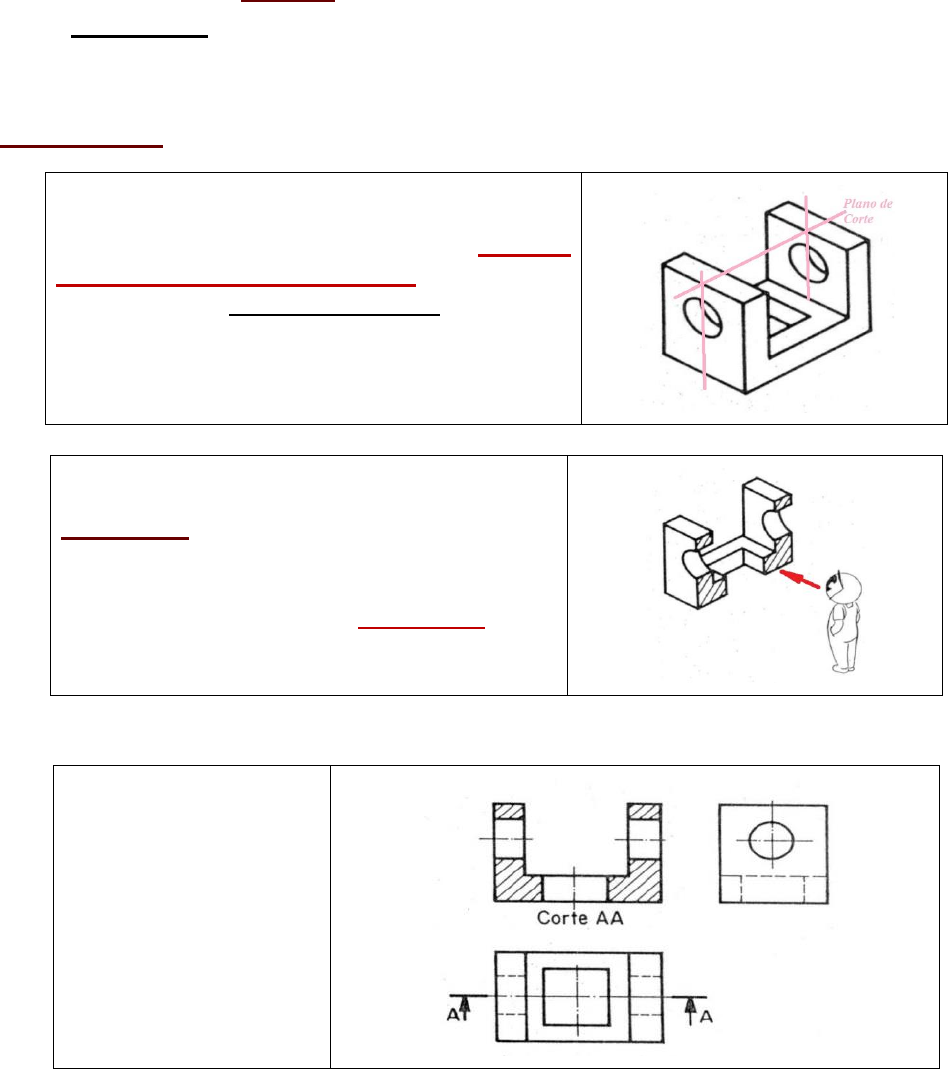

EXEMPLO 1: Dada a Perspectiva,

OBTER as Vistas Principais com CORTE
TOTAL NA VISTA FRONTAL, com o Plano
de Corte na linha de simetria, conforme
ilustração.



SOLUÇÃO: Se ilustra o aspecto físico da
Perspectiva com o plano de CORTE na
linha de simetria, e a localização do
Observador na orientação FRONTAL.



RESPOSTA:

As 03 Vistas principais
com Corte TOTAL na
VISTA FRONTAL é
conforme ilustração:





COMANDO do AutoCAD para executar as HACHURAS:
• HATCH: Cria Hachuras e Preenche uma área delimitada com
uma hachura-padrão. Utilizar nas atividades a configuração do
Fero fundido, isto é, linhas inclinadas equidistantes de 45
graus.


DIFERENTES TIPOS de CORTE (Revisão):
1. CORTE TOTAL: O objeto é cortado em toda a sua extensão. Normalmente o
plano de corte (ou Plano Secante) passa por um dos eixos de simetria.
2. MEIO-CORTE: Utilizado em peças simétricas, onde metade aparece em corte e a
outra metade aparece a vista externa
3. CORTE PARCIAL: Representado na parte de uma vista, para mostrar algum
detalhe interno da peça
4. CORTE COMPOSTO: Quando o plano muda de direção para mostrar detalhes
fora do eixo principal
5. CORTE REBATIDO: Denominado também Corte de planos concorrentes

NORMAS Técnicas para Hachurar componentes de um CONJUNTO:
No desenho de conjunto devem-se representar as peças que compõem a máquina.
Assim, quando o PLANO DE CORTE passa nos COMPONENTES entre eles:
EIXOS, Pinos, PARAFUSOS, PORCAS, Dentes de engrenagem, Chavetas, Rebites e
NERVURAS, Eles NÃO são CORTADOS físicamente, portanto, NÃO são
HACHURADOS".
Nesta disciplina, se estudam somente Perpsectivas (Objetos) todas fundidas ou
compactas, assim, somente existirão componentes como as Nervuras. Portanto,
(1) NERVURA: Mesmo o plano de corte passando no meio da seção da nervura, ela
não é hachurada.
(2) EIXOS: Somente as seções transvesais do Eixo são hachuradas











ATIVIDADE CAD - CORTE TOTAL 02:
Dada a PERSPECTIVA com NERVURAS (suporte triangular), conforme ilustração.
• OBTER as Vistas Principais: Frontal (F), Superior e Lateral (L).
• CORTE TOTAL NA VISTA LATERAL, com o Plano de Corte conforme BB.
• Utilizar DIFERENTES cores para diferentes TIPOS de Linhas.
• A seguir, COTAR convenientemente (utilizar cor diferente para as COTAS: conjunto de
Linhas de chamada, Flechas e Dimensões).




OBSERVAÇÕES:
• NERVURA Não se achura.
• Após realizada a atividade, Capturar a Tela COMPLETA da área de trabalho.
• Colocar LEGENDA com NOME, TURMA, Título.
• Colocar o seu NOME para identificar o arquivo PDF.
