Tipos de LINHAS

Prévia do material em texto

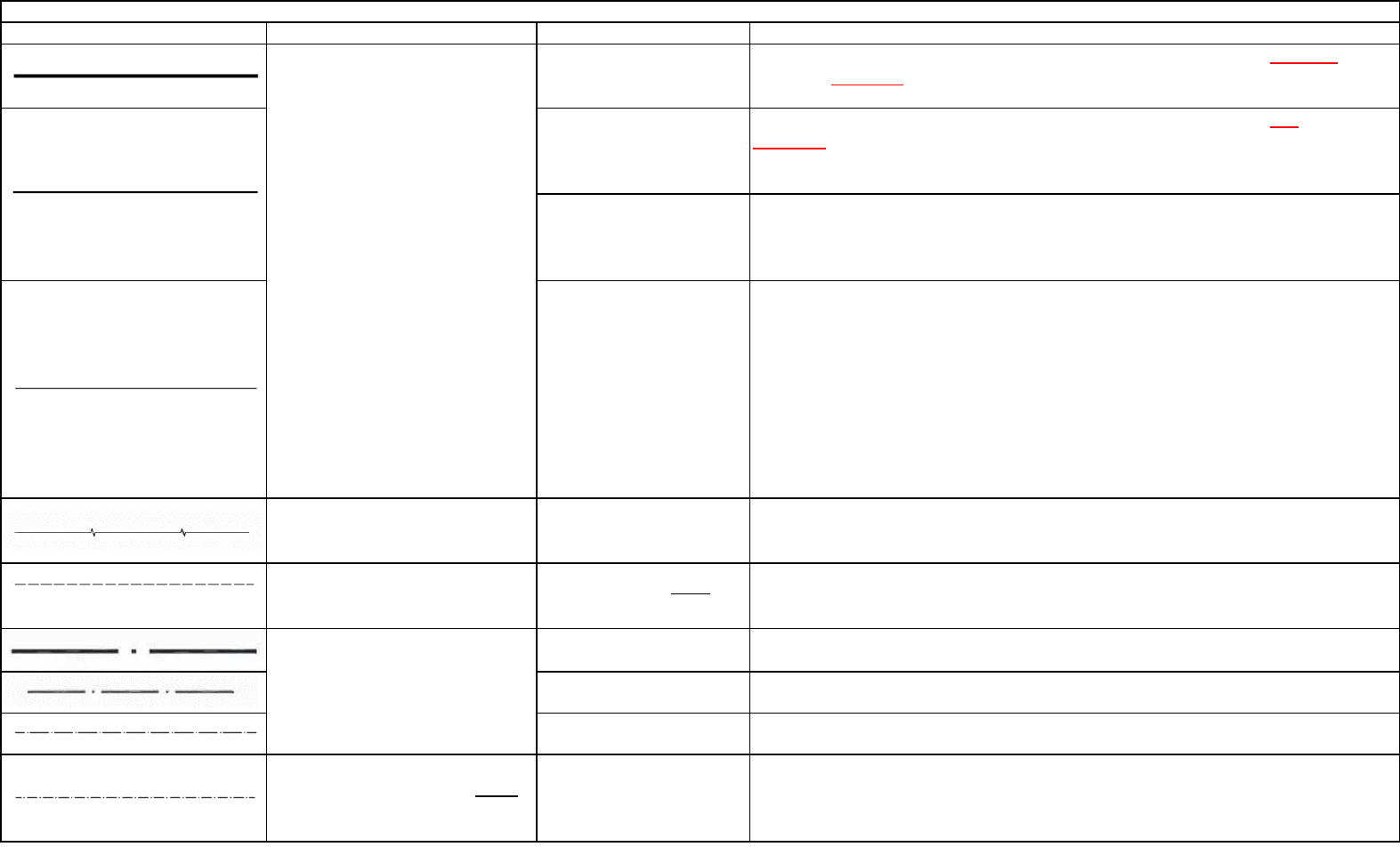

Linha Denominação Largura Aplicação geral
Extralarga
• Contornos visíveis de elementos em corte e seções, quando não são
utilizadas hachuras
• Limites de importância especial em corte
Larga
• Contornos visíveis de elementos em corte e seções, quando são utilizadas
hachuras
• Contornos propostos em desenhos de paisagem
• Curvas de níveis principais
Estreita (ou,
alternativamente, larga)
• Contornos e arestas visíveis das partes à vista
• Representação simplificada de portas, janelas, escadas, acessórios etc.
• Limites de diferentes materiais à vista
Estreita
• Hachuras
• Linhas de: cota, de extensão, de chamada, de referência e auxiliares
• Mudança de nível em planta
• Linhas de seta de indicação de sentidos de acesso
• Linhas de limites em detalhes
• Linhas de intersecção imaginárias
• Linhas de centro curtas
• Contornos de seções rebatidas na própria vista
• Diagonais para indicações de furos, aberturas e rebaixos
• Curvas de níveis secundárias
Contínua com zigue-zague Estreita
• Linha de interrupção
• Limites de vistas, cortes ou seções parciais interrompidos
• Limites de encurtamentos ou vistas
Tracejada
Estreita (ou larga,
segundo a NBR 16861)
• Contornos e arestas não visíveis
• Marcações de detalhes e ampliações
• Perfil natural do terreno em seções de taludes
Extralarga
• Linhas ou superfícies com indicação especial
• Limites de bateria, área, estágio e outros
Larga • Contornos visíveis de partes situadas em frente ao plano de corte
Estreita • Linhas de eixo
Traço e ponto (ou traço longo,
segundo a NBR 16861)
Estreita
• Linhas de centro
• Linhas de simetria
• Trajetórias
• Linhas neutras
Tipos de LINHA
Contínua
Traço longo e ponto
Linha Denominação Largura Aplicação geral
Traço e ponto (ou traço longo,
segundo a NBR 16861)
Estreita, extralarga (ou
larga, segundo a NBR
16861) nas
estremidades e na
mudança de direção
• Posição ou marcação dos planos de corte
Traço e ponto duplo Larga • Contornos não visíveis de partes situadas em frente ao plano de corte
Traço e ponto duplo (ou traço
longo, segundo a NBR 16861)
Estreita
• Projeções de pavimentos em balanço, marquises e beirais
• Detalhes situados antes (ou acima) do plano de corte
• Linhas de centro de gravidade
• Linhas centroidais
• Contornos iniciais antes da conformação
• Contornos de peças adjacentes
• Posição-limite de peças móveis
• Zonas de tolerância
Pontilhada – • Contornos de partes não incluídas no projeto
