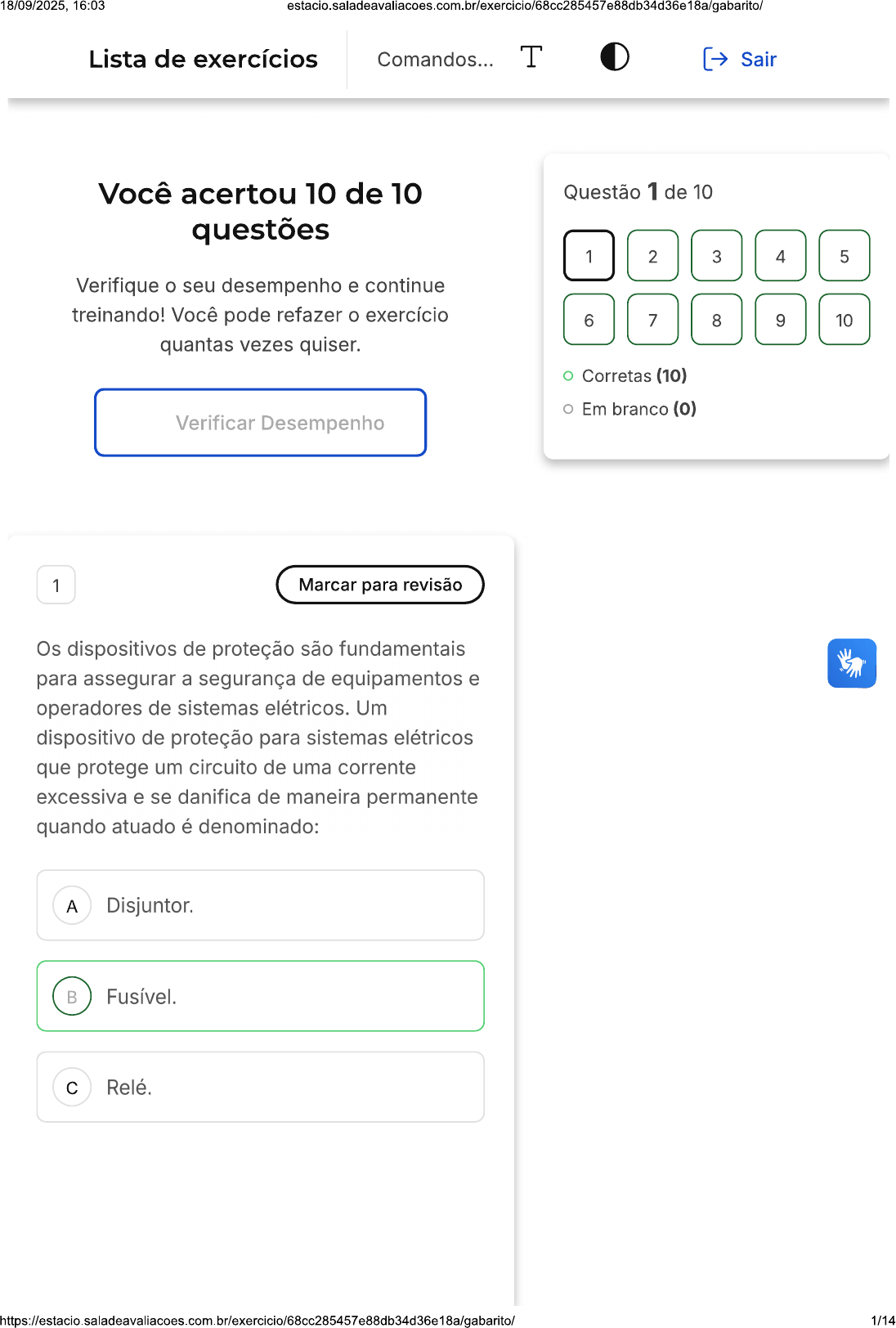

18/09/2025, 16:03 Lista de exercícios Comandos... T Sair Você acertou 10 de 10 Questão 1 de 10 questões 1 2 3 4 5 Verifique seu desempenho e continue treinando! Você pode refazer exercício 6 7 8 9 10 quantas vezes quiser. Corretas (10) Em branco (0) Verificar Desempenho 1 Marcar para revisão Os dispositivos de proteção são fundamentais para assegurar a segurança de equipamentos e operadores de sistemas elétricos. Um dispositivo de proteção para sistemas elétricos que protege um circuito de uma corrente excessiva e se danifica de maneira permanente quando atuado é denominado: A Disjuntor. Fusível. c Relé. https://estacio.saladeavaliacoes.com.br/exercicio/68cc285457e88db34d36e18a/gabarito/ 1/1418/09/2025, 16:03 estacio.saladeavaliacoes.com.br/exercicio/68cc285457e88db34d36e18a/gabarito/ D Contator. E Chave de fim de curso. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado fusível é dispositivo de proteção que se encaixa na descrição do enunciado. Ele é amplamente utilizado na proteção de circuitos elétricos e eletrônicos. Sua principal função é proteger circuito contra condições de sobrecarga de corrente. Quando uma corrente excessiva passa pelo fusível, ele se danifica de maneira permanente, interrompendo a passagem da corrente e, assim, protegendo circuito e os equipamentos conectados a ele. Portanto, a alternativa correta é fusível. 2 Marcar para revisão Os circuitos com temporizadores e contatos auxiliares permitem o acionamento de cargas com intervalos de tempo distintos e contatos com retenção. No diagrama da figura abaixo, é possível afirmar que acionamento da carga ocorrerá: 2/1418/09/2025, 16:03 estacio.saladeavaliacoes.com.br/exercicio/68cc285457e88db34d36e18a/gabarito/ Positivo C2 E C1 10 M Negativo Fonte: YDUQS, 2023. acionamento do comando c1 ligará a A carga imediatamente. acionamento do comando c1 ligará a carga imediatamente a menos que comando c2 não tenha sido acionado. acionamento do comando c1 c desligará a carga após 10 segundos de sua energização. acionamento do comando c2 D desligará a carga após 10 segundos de sua energização. acionamento do comando c1 ligará a carga 10 unidades de tempo após seu E acionamento, a menos que o comando c2 não tenha sido acionado. https://estacio.saladeavaliacoes.com.br/exercicio/68cc285457e88db34d36e18a/gabarito/ 3/1418/09/2025, 16:03 Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado acionamento do comando C1 permite que temporizador seja acionado e inicie a contagem do tempo especificado. Após término da contagem, temporizador conectará à carga a fonte de alimentação, a menos que o contato C2 tenha sido acionado. 3 Marcar para revisão Alguns circuitos necessitam de intervalos de tempo entre o acionamento das cargas e dos comandos elétricos ligados a elas. Nesses circuitos, para que essa lógica possa ser executada, é necessário uso de: A Fusíveis. Temporizadores. c Disjuntores térmicos. D Disjuntores magnéticos. E Disjuntores termo-magnéticos. https://estacio.saladeavaliacoes.com.br/exercicio/68cc285457e88db34d36e18a/gabarito/ 4/1418/09/2025, 16:03 Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Os temporizadores são dispositivos eletromecânicos que permitem a incorporação de intervalos de tempo, seja para atraso na energização ou no desligamento, nos circuitos elétricos para acionamento das cargas. Eles são essenciais em circuitos que necessitam de um controle de tempo específico entre acionamento das cargas e dos comandos elétricos ligados a elas. Portanto, a alternativa correta é a que menciona uso de temporizadores nesses circuitos. 4 Marcar para revisão Circuitos de acionamento do tipo estrela- triângulo são empregados amplamente no acionamento de motores nos processos industriais. Entre os problemas relacionados à rede elétrica durante a partida de motores, pode-se citar: Elevação da resistência equivalente da A rede. Sobrecarga de corrente e queda de tensão nos demais equipamentos. https://estacio.saladeavaliacoes.com.br/exercicio/68cc285457e88db34d36e18a/gabarito/ 5/1418/09/2025, 16:03 estacio.saladeavaliacoes.com.br/exercicio/68cc285457e88db34d36e18a/gabarito/ Sobrecarga de corrente nos demais c equipamentos. D By-pass nos terminais dos motores. Redução da resistência equivalente da E rede elétrica. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Na partida de motores, é necessário superar a condição inercial do eixo do motor, que demanda uma corrente maior do que a corrente nominal para iniciar funcionamento do motor. Esta sobrecarga de corrente pode causar uma queda de tensão nos outros equipamentos conectados à mesma rede. Portanto, a alternativa correta é a "B", que afirma que a sobrecarga de corrente e a queda de tensão nos demais equipamentos são problemas relacionados à rede elétrica durante a partida de motores. 5 Marcar para revisão Os comandos elétricos com elevado número de pólos são amplamente utilizados para acionamento de múltiplas cargas nos processos produtivos. Observando a ilustração abaixo é 6/1418/09/2025, 16:03 estacio.saladeavaliacoes.com.br/exercicio/68cc285457e88db34d36e18a/gabarito/ possível afirmar que se trata de um comando com: comum Fonte: YDUQS, 2023. A 1 pólo e 1 posição. 2 pólos e 1 posição. c 5 pólos e 1 posição. D 6 pólos e 5 posições. E 1 pólo e 5 posições. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Observando a ilustração do contato elétrico da figura, é possível observar que ela possui 1 terminal em comum (1 pólo) e 5 terminais para conexão com circuitos elétricos (5 posições). Sendo assim, comando possui 1 pólo e 5 posições. 7/1418/09/2025, 16:03 estacio.saladeavaliacoes.com.br/exercicio/68cc285457e88db34d36e18a/gabarito/ 6 Marcar para revisão Os motores elétricos são algumas das cargas mais utilizadas nos processos industriais. Nos circuitos empregados na operação com motores de corrente contínua é possível promover mudanças nos sentidos de rotação de seus eixos com uso de: A Circuitos de reversão. Circuitos de intertravamento. Circuitos com temporizadores com c atraso na energização. Circuitos com temporizadores com D atraso no desligamento. E Circuitos com contatos auxiliares. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Os motores de corrente contínua permitem a inversão no sentido de rotação de seu eixo apenas com a inversão no sentido da corrente que circula pelo motor. Os circuitos com reversão permitem a inversão 8/1418/09/2025, 16:03 do sentido de rotação de um motor com um comando simples. 7 Marcar para revisão Os circuitos elétricos são fundamentais para a interpretação correta do funcionamento de um circuito. No diagrama da figura abaixo, utilizando um contato auxiliar, é possível afirmar que acionamento do comando: Neutro Fase C2 Contato Comando Auxiliar Contato Carga Auxiliar Fonte: YDUQS, 2023. acionamento de c2 permite que a A carga seja ligada. acionamento do comando e de c2 permite que a carga seja acionada. O contato c2 permite a retenção da c carga após comando ser removido. 9/1418/09/2025, 16:03 estacio.saladeavaliacoes.com.br/exercicio/68cc285457e88db34d36e18a/gabarito/ comando energiza a carga e botão D c2 permite que seja desligada. acionamento c2 aciona contato E auxiliar e permite que a carga seja acionada. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado comando aciona a carga, caso comando C2 não seja acionado e mantém a carga energizada com uso de um contato auxiliar. Essa condição de retenção se mantém ativa até que comando C2 seja acionado, mesmo após a remoção do comando. 8 Marcar para revisão Um dispositivo de segurança para circuitos elétricos bastante utilizados é o disjuntor. Entre os tipos de disjuntores existentes, aquele que atua quando exposto a um calor excessivo durante uma sobrecarga de corrente e pode ser rearmado para religar circuito é denominado: A Fusível. Disjuntor magnético. 10/1418/09/2025, 16:03 estacio.saladeavaliacoes.com.br/exercicio/68cc285457e88db34d36e18a/gabarito/ c Disjuntor termo-magnético. D Contato momentâneo. E Disjuntor térmico. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Os disjuntores térmicos são dispositivos de proteção empregados para proteção dos circuitos elétricos e que são dimensionados para atuarem em casos de sobrecargas de corrente. Esses dispositivos consideram aquecimento promovido por uma corrente excessiva. 9 Marcar para revisão Nos circuitos de inversão, risco de acionamento simultâneo dos comandos pode levar a uma condição de curto-circuito. Um tipo de circuito de proteção que pode ser empregado para evitar condições de curto circuito é denominado: 11/1418/09/2025, 16:03 estacio.saladeavaliacoes.com.br/exercicio/68cc285457e88db34d36e18a/gabarito/ A Contato auxiliar. Ponte h. c Circuito de reversão. D Circuito de intertravamento. E Circuito temporizado. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado circuito de intertravamento é um tipo de circuito de proteção que evita a ocorrência de curtos-circuitos em situações de acionamento simultâneo dos comandos em circuitos de inversão. Ele funciona impedindo que comandos conflitantes sejam produzidos em um circuito, evitando assim a criação de uma condição de curto- circuito devido a um acionamento indesejado ou equivocado. Portanto, a alternativa correta é a letra D: "Circuito de intertravamento". 10 Marcar para revisão 12/1418/09/2025, 16:03 estacio.saladeavaliacoes.com.br/exercicio/68cc285457e88db34d36e18a/gabarito/ Os comandos elétricos são fundamentais para os circuitos de acionamentos elétricos. Observando-se os circuitos da figura abaixo é possível afirmar que: C1 C2 + Fonte Carga 1 Carga 2 Fonte: YDUQS, 2023. acionamento do comando C1 A desligará a carga 1. O acionamento do contato C2 acionará a carga 1. O acionamento do contato C1 e c acionamento do contato C2 acionará a carga 2. acionamento do contato C1 e o não D acionamento do contato C2 acionará a carga 2. acionamento do contato C2 e não E acionamento do contato C1 acionará a carga 2. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado 13/1418/09/2025, 16:03 estacio.saladeavaliacoes.com.br/exercicio/68cc285457e88db34d36e18a/gabarito/ O acionamento do contato C1 permitirá que a energia chegue a carga 1 e ao contato C2. não acionamento do contato C2 fará com que essa energia chegue a carga 2.
