UNIVERSIDADE ESTADUAL DE MARINGÁ
Departamento de Engenharia Civil- Área de Estruturas
 Disciplina : Mecânica das Estruturas II DEC 2574- Turma1
2a Avaliação – Data 19/05/2021

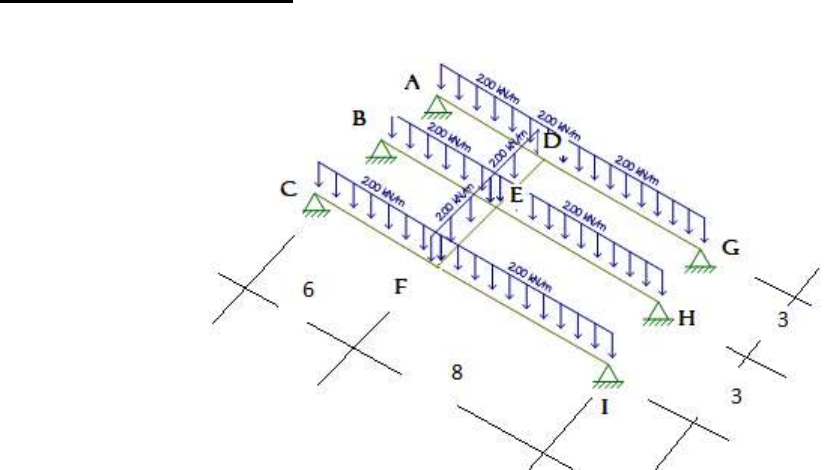

1a Questão (valor 3,0 pontos) Método dos Esforços - Determinar o sistema de solução para a grelha e os
diagramas parciais de momentos fletores incluindo a distribuição das cargas provenientes das vigas
longarinas ou transversinas.


2a Questão (3,5 pontos) : Método dos Deslocamentos - Resolva e trace o diagrama de Momentos Fletores
para o pórtico com EI = cte.

 17 kN/m

 1,5
 20 kN
 1,5

 1,0 6,0


 3a Questão (2,0 pontos) – Utilização do Software Ftool – para escada, galpão metálico, treliça e pórtico
sob carga lateral.

4a Questão (1,5 pontos) : Análise Matricial – Determinar os deslocamentos nodais e as reações de apoio
para a treliça através da Técnica Matricial.

Barra Nó inicial Nó final
1 1 3
2 1 2
3 2 3







Resposta


1 2 5 6
2782,186 -3709,58 -2782,19 3709,582 6321,503 -5597,22
-3709,58 4946,109 -3709,58 -4946,11 -5597,22 5952,848
-2782,19 3709,582 2782,186 -3709,58
3709,582 -4946,11 -3709,58 4946,109
 REAÇOES
 -3539,32 1887,636 33,75
1 2 3 4 1887,636 -1006,74 -18
3539,317 -1887,64 -3539,32 1887,636 -2782,19 3709,582 -33,75
-1887,64 1006,739 1887,636 -1006,74 3709,582 -4946,11 45
-3539,32 1887,636 3539,317 -1887,64
1887,636 -1006,74 -1887,64 1006,739
 deslocamentos
 0,000945 0,000888 0 -0,02398
3 4 5 6 0,000888 0,001003 -27 -0,02708
8586,994 0 -8586,99 0
0 0 0 0
-8586,99 0 8586,994 0
0 0 0 0
