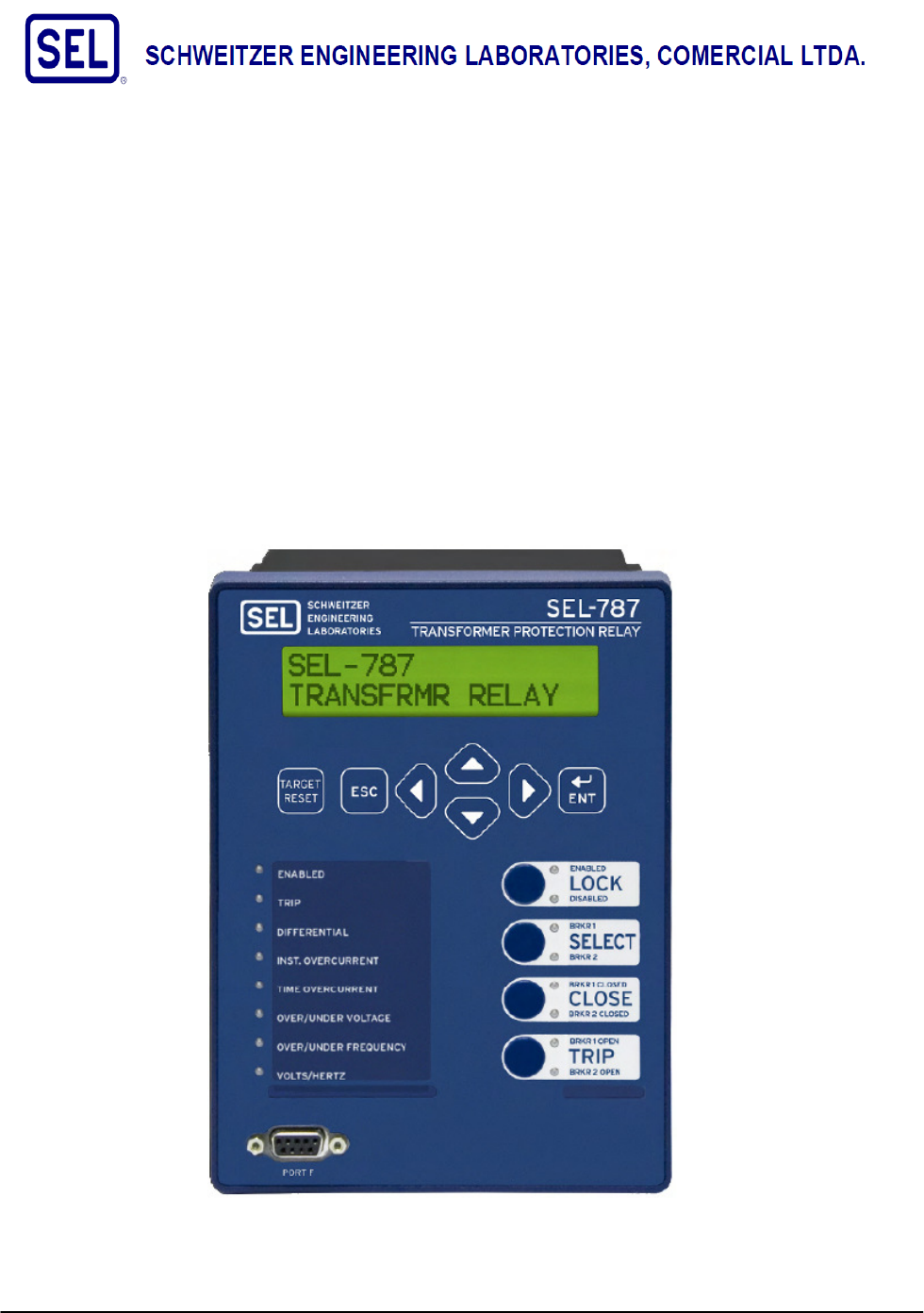

ROTEIRO DE AJUSTES SEL-787

Prévia do material em texto

Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



1/247





MEMÓRIA DE CÁLCULO PARA OS AJUSTES DO
RELÉ DE PROTEÇÃO DE TRANSFORMADOR
SEL-787






 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



2/247

ÍNDICE PÁG.

1. INTRODUÇÃO ................................................................................................. 3
2. CARACTERÍSTICAS DO RELÉ SEL-787 ....................................................... 7
2.1. Funções de Proteção ..................................................................................... 7
2.2. Funções de Medição ...................................................................................... 7
2.3. Funções de Monitoramento ........................................................................... 8
2.4. Funções de Controle ...................................................................................... 8
2.5. Lógicas Adicionais ......................................................................................... 9
2.6. Integração e Comunicação ............................................................................ 9
2.7. Outras Características ................................................................................... 9
2.8. Opcionais ...................................................................................................... 10
2.9. Kit Retrofit (Opcional) .................................................................................. 11
3. MEMÓRIA DE CÁLCULO .............................................................................. 12
3.1. Correntes de curtos-circuitos...................................................................... 12
3.2. Global ............................................................................................................ 12
3.3. Group 1 .......................................................................................................... 50
3.4. Front Panel .................................................................................................. 159
3.5. Report .......................................................................................................... 169
3.6. Port F ........................................................................................................... 174
3.7. Port 1 ........................................................................................................... 177
3.8. Port 2 ........................................................................................................... 200
3.9. Port 3 ........................................................................................................... 211
3.10. Port 4 ........................................................................................................... 226
3.11. Modbus User Map ....................................................................................... 240
3.12. DNP Maps .................................................................................................... 242
4. ANEXOS ...................................................................................................... 245
4.1. Anexo I ......................................................................................................... 245
5. Referências ................................................................................................. 247

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



3/247
1. INTRODUÇÃO
O presente documento tem a finalidade de apresentar um exemplo de memória
de cálculo e a respectiva parametrização dos ajustes, para o Relé de Proteção de
Transformador SEL-787, utilizado na proteção de um transformador de 2
enrolamentos, de 138/13,8 kV – 50,00 MVA, ligado em estrela/delta, conforme
Figura 1.

Figura 1 – Proteção Diferencial em Transformador de Dois Enrolamentos com REF e
Proteção de Tensão

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



4/247
NOTA IMPORTANTE:
Este documento é apenas um exemplo de memória de cálculo para o relé SEL-
787, o profissional que irá executar os estudos deve ser qualificado para tal tarefa
e utilizar de outras literaturas, não tomando este documento como única
referência. Devido à complexidade e inúmeros detalhes das subestações onde o
relé SEL-787 pode ser usado, a SCHWEITZER ENGINEERING LABORATORIES
não se responsabiliza por qualquer uso inadequado deste documento e que
venha a causar danos.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



5/247
Diagrama de Conexão
Os diagramas de conexão das Figuras 2 e 3 ilustram as entradas, saídas e portas
de comunicação do relé SEL-787.


Figura 2 – båíê~Ç~ëbåíê~Ç~ëbåíê~Ç~ëbåíê~Ç~ë==== ÉÉÉÉ==== p~∞Ç~ëp~∞Ç~ëp~∞Ç~ëp~∞Ç~ë==== aáÖáí~áë= É= ^å~äµÖáÅ~ëI=aáÖáí~áë= É= ^å~äµÖáÅ~ëI=aáÖáí~áë= É= ^å~äµÖáÅ~ëI=aáÖáí~áë= É= ^å~äµÖáÅ~ëI= moêí~ë= ÇÉ= `oãìåáÅ~´©o=moêí~ë= ÇÉ= `oãìåáÅ~´©o=moêí~ë= ÇÉ= `oãìåáÅ~´©o=moêí~ë= ÇÉ= `oãìåáÅ~´©o= Åoã= cáÄê~=Åoã= cáÄê~=Åoã= cáÄê~=Åoã= cáÄê~=
þíáÅ~þíáÅ~þíáÅ~þíáÅ~========


Figura 3 – båíê~Ç~ë=É=p~∞Ç~ë=aáÖáí~áë=É=`oåÉñπÉë=Åoã=oqaëbåíê~Ç~ë=É=p~∞Ç~ë=aáÖáí~áë=É=`oåÉñπÉë=Åoã=oqaëbåíê~Ç~ë=É=p~∞Ç~ë=aáÖáí~áë=É=`oåÉñπÉë=Åoã=oqaëbåíê~Ç~ë=É=p~∞Ç~ë=aáÖáí~áë=É=`oåÉñπÉë=Åoã=oqaë========

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.1164,000

3.2.91. AO40nH AO40n High Output Value
Este ajuste define o nível mais alto de corrente ou tensão no
transdutor da saída analógica AO40n, com n entre 1 e 4.
AO40nH: -20,480 a 20,480 mA. (I)
-10,240 a 10,240 V (V)

AJUSTES
AO40nH = 20,000

Slot E
Output 1 a 4
3.2.92. AO50nAQ AO50n Analog Quantity (OFF, 1 analog quantity)
Este ajuste define qual a quantidade analógica usada na saída
analógica AO50n, com n entre 1 e 4.
O relé SEL-787 possui várias quantidades analógicas que pode
ser usada para mais de uma função. As quantidades analógicas
reais disponíveis dependem do “part number” do relé usado. As
quantidades analógicas são tipicamente geradas e usadas por
funções primárias, como, medição e as quantidades selecionadas
estão disponíveis para uma ou mais funções suplementares, por
exemplo, perfil de carga.
AO50nAQ: OFF, 1 quantidade analógica.

AJUSTES
AO50nAQ = OFF


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



46/247
3.2.93. AO50nTYP AO50n Type
Este ajuste define qual o tipo de transdutor que será usado na
saída analógica AO50n, com n entre 1 e 4.
AO50nTYP: I, V.

AJUSTES
AO50nTYP = I

3.2.94. AO50nAQL AO50n Analog Quantity Low
Este ajuste define o valor da quantidade analógica de nível baixo
usado na saída analógica AO50n, com n entre 1 e 4.
AO50nAQL: -2147483647,000 a 2147483647,000.

AJUSTES
AO50nAQL = 4,000

3.2.95. AO50nAQH AO50n Analog Quantity High
Este ajuste define o valor da quantidade analógica de nível alto
usado na saída analógica AO50n, com n entre 1 e 4.
AO50nAQH: -2147483647,000 a 2147483647,000.

AJUSTES
AO50nAQH = 20,000

3.2.96. AO50nL AO50n Low Output Value
Este ajuste define o nível mais baixo de corrente ou tensão no
transdutor da saída analógica AO50n, com n entre 1 e 4.
AO50nL: -20,480 a 20,480 mA. (I)
-10,240 a 10,240 V (V)

AJUSTES
AO50nL = 4,000


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



47/247
3.2.97. AO50nH AO50n High Output Value
Este ajuste define o nível mais alto de corrente ou tensão no
transdutor da saída analógica AO50n, com n entre 1 e 4.
AO50nH: -20,480 a 20,480 mA. (I)
-10,240 a 10,240 V (V)

AJUSTES
AO50nH = 20,000

Input Debounce
Slot A
3.2.98. IN101D IN101 Debounce (milliseconds)
Este ajuste define o tempo de repique (“debounce”) da entrada
binária IN101D para o modo DC. No modo AC, não há
temporização.
IN101D: AC, 0,00 a 65000,00 milissegundos.

AJUSTES
IN101D = 10,00

3.2.99. IN102D IN102 Debounce (milliseconds)
Este ajuste define o tempo de repique (“debounce”) da entrada
binária IN102D para o modo DC. No modo AC, não há
temporização.
IN102D: AC, 0,00 a 65000,00 milissegundos.

AJUSTES
IN102D = 10,00


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



48/247
Slot C
3.2.100. IN30nD IN30n Debounce (milliseconds)
Este ajuste define o tempo de repique (“debounce”) da entrada
binária IN30nD, com n entre 1 e 8 para o modo DC. No modo AC,
não há temporização.
IN30nD: AC, 0,00 a 65000,00 milissegundos.

AJUSTES
IN30nD = 10,00

Slot D
3.2.101. IN40nD IN40n Debounce (milliseconds)
Este ajuste define o tempo de repique (“debounce”) da entrada
binária IN40nD, com n entre 1 e 8 para o modo DC. No modo AC,
não há temporização.
IN40nD: AC, 0,00 a 65000,00 milissegundos.

AJUSTES
IN40nD = 10,00

Slot E
3.2.102. IN50nD IN50n Debounce (milliseconds)
Este ajuste define o tempo de repique (“debounce”) da entrada
binária IN50nD, com n entre 1 e 8 para o modo DC. No modo AC,
não há temporização.
IN50nD: AC, 0,00 a 65000,00 milissegundos.

AJUSTES
IN50nD = 10,00

Data Reset Control

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



49/247
3.2.103. RSTTRGT Reset Targets (SELogic)
Reinicializa a saída de trip e o LED “TRIP” no painel frontal do
relé, desde que não exista nenhuma condição de trip presente.
RSTTRGT: SELogic.

AJUSTES
RSTTRGT = 0

3.2.104. RSTENRGY Reset Energy (SELogic)
Reinicializa os valores de energia medidos.
RSTENRGY: SELogic.

AJUSTES
RSTENRGY = 0

3.2.105. RSTMXMN Reset Max/Min (SELogic)
Reinicializa os valores máximos e mínimos de energia medidos.
RSTMXMN: SELogic.

AJUSTES
RSTMXMN = 0

3.2.106. RSTDEM Reset Demand (SELogic)
Reinicializa os valores de demanda de energia medidos.
RSTDEM: SELogic.

AJUSTES
RSTDEM = 0

3.2.107. RSTPKDEM Reset Peak Demand (SELogic)
Reinicializa os valores de pico de demanda de energia medidos.
RSTPKDEM: SELogic.


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



50/247
AJUSTES
RSTPKDEM = 0

Access Control
3.2.108. DSABLSET Disable Settings (SELogic)
Esse ajuste define as condições para desabilitar todas as
mudanças de ajustes através do painel frontal.
DSABLSET: SELogic.

AJUSTES
DSABLSET = 0

PKPKPKPKPKPKPKPK dêçìé=Ndêçìé=Ndêçìé=Ndêçìé=N====
Set 1
Identifier
3.3.1. Relay Identifier Labels
O relé SEL-787 possui dois “labels” de identificação: o Relay
Identifier (RID) e o Terminal Identifier (TID). O relay identifier é
normalmente usado para identificar o relé ou o tipo de esquema
de proteção. O terminal identifier típico inclui uma abreviação do
nome da subestação e do circuito de linha.
Através do Relay Identifier e Terminal Identifier, o relé identifica
cada registro de eventos, registro de medição, etc. de cada
circuito da subestação.
Os ajustes de RID e TID podem incluir os seguintes caracteres:
0-9 , A-Z , #, &, @, -, /, .,espaço. O total de caracteres disponíveis
para cada ajuste está limitado a 16 (dezesseis).
Estes dois ajustes não podem ser feitos via painel frontal do
relé, somente através de comunicação com o PC.

AJUSTES
RID = SEL-787
TID = TRANSFORMADOR 1

 Rodovia CampinasMogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



51/247

Configuration
Winding 1
3.3.2. W1CT Winding 1 CT Connection
Este ajuste determina o tipo de ligação dos TCs para o
enrolamento 1 do transformador.
W1CT: DELTA, WYE.
Conforme Figura 1, os TCs do enrolamento 1 do transformador
estão ligados em estrela.

AJUSTES
 W1CT = WYE

3.3.3. CTR1 Winding 1 Phase CT Ratio
Determina a relação dos TCs do enrolamento 1 do transformador.
CTR1: 1 a 5000.

� Determinação das RTCs.

Passo 1. Determine as cargas (em ohms) que serão ligadas nos
secundários dos TCs onde está conectado o relé.

Passo 2. Selecione a relação de TC para o maior
enrolamento (por exemplo, CTR1), considerando a
máxima corrente secundária IHS, com base na maior
potência (em MVA) do transformador. Para TCs
conectados em estrela, a corrente no relé, IREL, é igual a
IHS. Para TCs conectados em delta, IREL é igual a 3 x
IHS. Escolha a relação mais próxima de tal forma que
IREL fique entre 0,1 x IN e 1,0 x IN A (secundário), onde
IN é a corrente nominal secundária do relé (1 A ou 5 A).

Passo 3. Selecione a relação dos TCs do outro enrolamento
(CTR2) considerando a máxima corrente secundária,

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



52/247
ILS. Para TCs conectados em estrela, a corrente no relé,
IREL é igual a ILS. Para TCs conectados em delta IREL é
igual a 3 x ILS. Escolha a relação mais próxima de tal
forma que IREL fique entre 0,1 x IN e 1,0 x IN A
(secundário).

Passo 4. Calcule a máxima corrente simétrica de falta para
um defeito externo, e verifique se as correntes
secundárias nos TCs não excedam às correntes
máximas permitidas para o TC, tipicamente 20 x IN. Se
necessário, selecione novamente as relações dos TCs
e repita os Passos 2 ao 4.

Passo 5. Para cada TC, multiplique as cargas calculadas no
Passo 1 pela magnitude, em amperes secundários, da
máxima corrente simétrica de falta esperada para um
defeito externo. Selecione a tensão nominal referente a
classe de precisão de cada TC que deverá ser maior
que duas vezes a tensão calculada. Se necessário,
selecione uma relação de TC maior para atender este
requisito, e repita os Passos 2 ao 5. Este critério de
seleção ajuda reduzir a probabilidade de saturação de
TC.

Para maiores informações ver o artigo TP6027 (Selecting CTs to
Optimize Relay Performance) no site www.selinc.com.br

� Determinação do burden.

A equação abaixo determina a carga (burden) máxima
permissível que evita saturação do TC.






+×
conforme a Figura 6:

Figura 6 – ooí~´©oooí~´©oooí~´©oooí~´©o====^̂̂̂ååååÖìä~êÖìä~êÖìä~êÖìä~ê====

� Porque Eliminar a Corrente de Seqüência Zero?

Num transformador estrela aterrado - delta, faltas envolvendo a
terra no lado de alta do transformador (estrela aterrado), resulta
em correntes de linha e conseqüentemente correntes no
secundário dos TCs de alta. No lado de baixa do transformador a
corrente de falta de seqüência zero circula dentro da conexão
delta do transformador, mas não circula no secundário dos TCs
de baixa. Para o relé diferencial, a corrente de falta chega apenas
no enrolamento 1 o que pode causar operação indevida, ou seja,
uma atuação para falta fora da zona de proteção
=
Para maiores informações ver Application Guide AG2006-01
(Determining the Correct Connection Compensation in the SEL-
387 Relay) no site www.selinc.com.br.

W1CTC: 0 a 12.

AJUSTES

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



56/247
 W1CTC = 11

3.3.5. VWDG1 Winding 1 Line-to-Line Voltage (kV)
Este ajuste define a tensão fase-fase do enrolamento 1 do
transformador.
VWDG1: 0,20 a 1000,00 KV.

AJUSTES
 VWDG1= 138,00

Winding 2
3.3.6. W2CT Winding 2 CT Connection
Este ajuste determina o tipo de ligação dos TCs para o
enrolamento 2 do transformador.
W2CT: DELTA, WYE.
Conforme Figura 1, os TCs do enrolamento 2 do transformador
estão ligados em estrela.

AJUSTES
 W2CT = WYE

3.3.7. CTR2 Winding 2 Phase CT Ratio
Determina a relação dos TCs do enrolamento 2 do transformador.
CTR2: 1 a 5000.
RTC usada = 2000/5 A (400:1)

AJUSTES
 CTR2 = 400

3.3.8. W2CTC Winding 2 CT Connection Compensation

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



57/247
Através do ajuste W2CTC = m, o relé seleciona uma de suas
matrizes para fazer a compensação angular. Os valores que “m”
pode assumir são valores discretos de 0 a 12 que fisicamente
representam o número de incrementos de 30° no sentido anti-
horário para sistema com rotação de fases ABC ou 30° no
sentido horário para o sistema ACB.
As correntes trifásicas que entram no terminal n do relé (IAWn,
IBWn e ICWn) são compensadas através da multiplicação por
alguma das matrizes, originando as correntes compensadas
(IAWnC, IBWnC e ICWnC).
W2CTC: 0 a 12.

AJUSTES
 W2CTC = 0

3.3.9. VWDG2 Winding 2 Line-to-Line Voltage (kV)
Este ajuste define a tensão fase-fase do enrolamento 2 do
transformador.
VWDG2: 0,20 a 1000,00 KV.

AJUSTES
 VWDG2 = 13,80

3.3.10. MVA Maximum Transformer Capacity (MVA)
Este ajuste define a potência máxima do transformador.
MVA: OFF, 0,2 a 5000,0 MVA. Quando o ajuste é diferente de
OFF, o relé calcula os valores de cada TAP
automaticamente).

AJUSTES
 MVA = 50,0

3.3.11. ICON Define Internal CT Connection Compensation
Este ajuste define se haverá compensação de conexão dos TCs.
A correta operação da proteção diferencial requer que as

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



58/247
correntes do primário e secundário medidas pelo relé diferencial
estejam em fase. Por exemplo, em um transformador conectado
em delta/estrela, as correntes dos enrolamentos estarão
defasadas 30° entre si. Se não houver uma compensação deste
defasamento, o relé entenderá como uma condição de falta e irá
operar indevidamente. Portanto, a correção do defasamento deve
sempre ser considerada.
Nos relés eletromecânicos, a compensação da diferença angular
era feita na conexão dos TCs, ou seja, os TCs do lado estrela do
transformador eram conectados em delta e os TCs do lado delta
do transformador eram conectados em estrela.
Hoje nos relés microprocessados, estas compensações podem
ser feitas através de software, podendo os TCs ficar conectados
de qualquer maneira. Dessa forma os relés para proteção
diferencial matematicamente criam uma conexão delta.
ICOM: Y, N.

AJUSTES
 ICOM = Y

3.3.12. CTRN1 Neutral (IN1) CT Ratio
Determina a relação do TC de neutro do transformador, usado na
função de Falta à Terra Restrita (REF).
CTRN1: 1 a 5000.
RTC usada = 600/5 A (120:1)

AJUSTES
 CTRN1= 120

3.3.13. PTR PT Ratio
Determina a relação dos TPs das fases (A, B, C).
PTR: 1,00 a 10000,00.
PTR usada = 120/1

AJUSTES

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



59/247
 PTR = 120,00
====
3.3.14. VNOM Protected Winding Line-to-Line Voltage (KV)
Determina o ajuste da tensão nominal primária dos TPs. Fase-
Terra para TPs conectados em estrela ou Fase-Fase para TPs
conectados em delta.
VNOM: 0,20 a 1000,00 KV.

AJUSTES
 VNOM = 13,80
====
3.3.15. DELTA_Y Potential Transformer Connetion
Determina o tipo de conexão dos TPs. A tensão conectada em
estrela (quatro fios) ou em V com dois TPs (três fios) pode ser
aplicada às entradas de tensão trifásicas VA, VB, VC e N,
conforme mostrado na Figura 7. Somente será necessário efetuar
um ajuste global (DELTA_Y = wye ou DELTA_Y = delta,
respectivamente) e uma alteração na fiação externa – não são
necessários ajustes ou alterações de hardware internamente ao
relé. Dessa forma, um único modelo do SEL-787 atende a todas
as necessidades de proteção da distribuição, independentemente
da tensão trifásica disponível.
DELTA_Y: WYE, DELTA.


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



60/247

Figura 7 – Conexão de Tensão====

Nesse exemplo será considerado TPs conectados em estrela.

AJUSTES
 DELTA_Y = WYE

3.3.16. VIWDG Voltage-Current Winding
Este ajuste é usado para informar ao relé a corrente de qual
enrolamento é usada para calcular a potência para o relatório de
medição.
VIWDG: 1, 2.

AJUSTES
 VIWDG = 2

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



61/247
====
3.3.17. COMPANG Compensation Angle (Degrees)
Este ajuste é usado para compensar a diferença angular
resultante de TCs conectados em delta.
COMPANG: 0 a 360°.

AJUSTES
 COMPANG = 0
====
3.3.18. SINGLEV Single Voltage Input
Este ajuste determina se será usada entrada de tensão
monofásica. Quando consumidores utilizam entrada de TP
monofásica, o SEL-787 vai assumir uma entrada de tensão
equilibrada para todas as funções de proteção e medição.
SINGLEV: Y, N.

AJUSTES
 SINGLEV = N

Transformer Differential Elements
3.3.19. E87 Enable Transformer Differential Protection
Este ajuste define se a proteção diferencial de transformador
estará habilitada para operação.
E87: Y, N.

AJUSTES
E87 = Y

3.3.20. TAP1 Winding 1 Current Tap (Auto, Calculated)
Determina o ajuste do TAP1 de corrente do enrolamento 1,
quando este não for calculado automaticamente (MVA ≠ OFF).

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



62/247
TAP1: 0,50 a 31,00 A.

Determinação dos TAPs de corrente para cada enrolamento

C
CTRnVWDGn
MVA
TAPn ×
××
×
=
3
1000

Onde:
MVA = Potência máxima do autotransformador (deve ser a
mesma para os cálculos de todos os enrolamentos).
VWDGn = Tensão fase-fase de cada enrolamento (em kV).
CTRn = Relação de TC de cada enrolamento.
C = 1 se as ligações dos TCs forem estrela (WnCT = WYE).
C = 3 se as ligações dos TCs forem delta (WnCT = DELTA).

Existe as seguintes limitações no cálculo dos TAPs:
� Os ajustes dos TAPs devem estar dentro da faixa 0,5 x
IN e 31 x IN.
� A relação TAPMAX/TAPMIN deve ser ≤ 7,5.

Determinação do TAP do enrolamento 1:
ATAP 74,11
35/60000,138
100000,50
1 =×
××
×
=

AJUSTES
TAP1 = 1,74


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



63/247
3.3.21. TAP2 Winding 2 Current Tap (Auto, Calculated)
Determina o ajuste do TAP2 de corrente do enrolamento 2,
quando este não for calculado automaticamente (MVA ≠ OFF).
TAP2: 0,50 a 31,00 A.

Determinação do TAP do enrolamento 2:
ATAP 23,51
35/20008,13
100000,50
2 =×
××
×
=

AJUSTES
TAP2 = 5,23

Verificação da relação TAPMAX/TAPMIN ≤ 7,5:
00,3
74,1
23,5
==
MÍN
MÁX
TAP
TAP


3.3.22. O87P Restrained Element Operating Current Pickup (Múltiplo do
Tap)
O ajuste da função O87P deve ser de tal forma que evite
operações indesejadas por causa de erros em TCs ou corrente
de excitação do transformador. O ajuste deve também gerar uma
corrente operacional maior ou igual a 0,1 x IN, quando
multiplicado pelo TAP mínimo.
O87P: 0,10 a 1,00 x TAP.
MIN
MIN TAP
IN
PO
×
≥
1,0
87
29,0
74,1
0,51,0
87 =
×
≥MINPO
Verificação da corrente operacional, considerando que o ajuste
sugerido para O87P é 0,3.
)(871,0 ATAPPOIN MIN×≤×

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



64/247
A52,05,0
74,13,00,51,0
≤
×≤×


AJUSTES
O87P = 0,30

3.3.23. 87AP Differential Current Alarm Pickup (Múltiplo do Tap)
O relé SEL-787 possui uma característica de corrente diferencial
de alarme. O ajuste de 87AP deve ser acima da corrente
diferencial esperada para condições normais de operação
(tipicamente abaixo do ajuste de O87P).
87AP: OFF, 0,05 a 1,00 x TAP.

Figura 8 – Diagrama Lógico da Corrente Diferencial de Alarme====

AJUSTES
87AP = 0,15

3.3.24. 87AD Differential Current Alarm Delay (Seconds)
Este ajuste define o tempo de retardo da função de alarme da
corrente diferencial.
87AD: 1,0 a 120,0 segundos.

AJUSTES
87AD = 5,0


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



65/247
3.3.25. SLP1 Restraint Slope 1 Percentage
Este ajuste define o slope inicial da característica de restrição
percentual.
SLP1: 5,0 a 90,0 %.
O Relé SEL-787 tem três elementos diferenciais. Esses
elementos usam as grandezas de operação e restrição
calculadas a partir das correntes de entrada de dois
enrolamentos. Os elementos diferenciais são ajustados com
característica diferencial porcentual com inclinação simples ou
dupla. A Figura 9 apresenta um exemplo de um ajuste com
inclinação dupla. A inclinação 1 (“Slope 1”) considera as
correntes diferenciais resultantes dos erros dos TCs e alterações
de tap. A inclinação 2 (“Slope 2”) evita a operação indesejada do
relé devido à saturação dos TCs quando de faltas externas de
alta intensidade.

Figura 9 – `~ê~ÅíÉê∞ëíáÅ~=ÇÉ=oÉëíêá´©o=aáÑÉêÉåÅá~ä=m`~ê~ÅíÉê∞ëíáÅ~=ÇÉ=oÉëíêá´©o=aáÑÉêÉåÅá~ä=m`~ê~ÅíÉê∞ëíáÅ~=ÇÉ=oÉëíêá´©o=aáÑÉêÉåÅá~ä=m`~ê~ÅíÉê∞ëíáÅ~=ÇÉ=oÉëíêá´©o=aáÑÉêÉåÅá~ä=mooooêÅÉåíì~äêÅÉåíì~äêÅÉåíì~äêÅÉåíì~ä====

Exemplos de definição de slopes:
Considerando os erros dos TCs em ±10% (e = 0,1).
Considerando também que a variação da relação de tensão do
transformador de força na mudança de TAP com carga, (LTC),
está entre 90% e 110% (a = 0,1).
Considerando a pior condição de operação, onde uma corrente
diferencial aparece quando todas as correntes de entrada

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



66/247
são medidas com erro positivo máximo nos TCs e todas as
correntes de saída são medidas com erro negativo máximo nos
TCs, sendo compensada pela variação máxima de LTC. Então, a
corrente diferencial máxima esperada para essas condições é:
∑∑ ×
+
−
−×+=
""""
)1
)1(
)1(
OUTIN
IWn
a
e
IWneIdmáx
Onde as somatórias totais das entradas e saídas das correntes
secundárias do transformador de força, devem ser consideradas
depois da compensaçãodo TAP. Estas somatórias devem ser
iguais para faltas externas e com corrente de carga, para poder
expressar a máxima corrente diferencial como uma porcentagem
da corrente do enrolamento:
%100
)1(
)()2(
)1(
)1(
)1( ×
+
×++×
=
+
−
−+
a
aeae
a
e
e
%18,28%100
)1,01(
)1,01,0(1,0)1,02(
)1,01(
)1,01(
)1,01( =×
+
×++×
=
+
−
−+
Além do erro calculado acima, deve-se considerar os erros
adicionais, como o da corrente de excitação de transformador
( ± 3%) e o erro de medição do relé ( ≤ 5%). Assim, o erro total
máximo vai para aproximadamente 36% (28,18 + 3 + 5). Então,
se for usado somente um slope, um ajuste conservador seria
mais ou menos 40% (SLP1 = 40).
Com dois slopes, ou aplicação da porcentagem diferencial
variável, melhora a sensibilidade na região onde o erro de TC é
menor e aumenta a segurança para as regiões de altas
correntes, onde o erro do TC é maior. Deve-se definir o início do
slope 2 levando-se em consideração o limite ou ponto de
interseção do slope 1 (IRS1). Se for assumido um erro de TC em
1%, o ajuste de SLP1 pode ficar em aproximadamente 25%. Uma
boa escolha para IRS1 é mais ou menos 3,0 vezes o TAP,
enquanto o SLP2 deve ser ajustado entre 50% e 70%, para evitar
problemas com saturação dos TCs para altas correntes.
O cálculo da quantidade de restrição (IRTn) do relé SEL-787
difere dos relés SEL-587 e SEL-387 por um fator 2. A fim de
conseguir as mesmas características para os elementos
diferenciais no relé SEL-787, SEL-387 e SEL-587, o fator 2 tem
de ser considerado. As relações entre o ajuste do elemento
diferencial para os três relés estão mostrados abaixo:

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



67/247
587/387787 8787 −−− = SELSELSEL POPO
587/387787 12/11 −−− ×= SELSELSEL SLPSLP
587/387787 22/12 −−− ×= SELSELSEL SLPSLP
587/387787 8787 −−− = SELSELSEL PUPU
Assim, o ajuste do slope 1 deve ser:
%50,1200,252/11 787 =×=−SELSLP

AJUSTES
SLP1 = 12,0

3.3.26. SLP2 Restraint Slope 2 Percentage
Este ajuste define o segundo slope da característica de restrição
percentual.
SLP2: 5,0 a 90,0 %.
A aplicação do slope 2 é eficaz principalmente na condição de
falta externa e deve ser ajustado entre 50% e 70%, para evitar
problemas com saturação dos TCs para altas correntes.
Assim, o ajuste do slope 2 deve ser:
%00,3500,702/12 787 =×=−SELSLP

AJUSTES
SLP2 = 35,0

3.3.27. IRS1 Restraint Current Slope 1 Limit
Este ajuste define o limite da corrente de restrição para o Slope 1
ou ponto de interseção onde inicia o Slope 2
IRS1: 1,0 a 20,0 x TAP.
Deve-se observar a limitação de TAPMÁX = 31,00 A.
0,311)0,5( ≤×⇒= IRSTAPAIN MÁX

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



68/247
93,5
23,5
0,31
1 ≤≤IRS

AJUSTES
IRS1 = 3

3.3.28. U87P Unrestrained Element Current Pickup
Esse elemento de corrente diferencial sem restrição, compara o
valor da corrente diferencial de operação com um valor de ajuste,
normalmente de 10 vezes o ajuste do TAP. Esse valor de pick-up
somente é ultrapassado para faltas internas.
U87P: 1,0 a 20,0 x TAP.

AJUSTES
U87P = 10,0

3.3.29. PCT2 Second-Harmonic Blocking Percentage
Este ajuste define a utilização do bloqueio por segundo
harmônico. Os Relés SEL-787 propiciam segurança nas
situações que possam causar operações incorretas do relé em
função de ocorrências no sistema e no transformador. Usando o
elemento de quinta harmônica evita-se a operação indevida do
relé durante condições admissíveis de sobreexcitação. Os
elementos de harmônicas pares (segunda e quarta harmônicas)
proporcionam segurança quando da ocorrência de correntes de
inrush durante a energização do transformador, sendo
complementados pelo elemento CC, o qual mede a assimetria da
corrente de energização. O elemento das harmônicas pares
permite a escolha entre o bloqueio por harmônicas e a restrição
por harmônicas. No modo bloqueio, o usuário seleciona o
bloqueio tendo como base uma fase individual ou considerando
uma base comum, de acordo com a aplicação e filosofia. Os
valores limites da segunda, quarta e quinta harmônicas são
ajustados independentemente.
Para maiores informações ver Artigo Técnico TP6100
(Performance Analysis of Traditional and Improved Transformer
Differential Protective Relays) no site www.selinc.com.br
PCT2: OFF, 5 a 100 % .


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



69/247
AJUSTES
PCT2 = 15

3.3.30. PCT4 Fourth-Harmonic Blocking Percentage
Este ajuste define a utilização do bloqueio por quarto harmônico.
PCT4: OFF, 5 a 100 % .

AJUSTES
PCT4 = 15

3.3.31. PCT5 Fifth-Harmonic Blocking Percentage
Este ajuste define a utilização do bloqueio por quinto harmônico.
PCT5: OFF, 5 a 100 % .

AJUSTES
PCT5 = 35

3.3.32. TH5P Fifth-Harmonic Alarm Threshold Pickup
Uma função adicional de alarme para a corrente de quinto
harmônico utiliza um valor limite separado e um temporizador
ajustável para alarme de sobreexcitação. Isso pode ser útil para
aplicações de transformadores em subestações perto de
geração.
TH5P: OFF, 0,02 a 3,20 x TAP.
NOMITAPnPTH ×≥× 05,05
Onde:
n = 1, 2
INOM = Corrente nominal do TC
14,0
74,1
0,505,005,0
5 =
×
=
×
≥
n
NOM
TAP
I
PTH


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



70/247
AJUSTES
TH5P = 0,20

3.3.33. TH5D Fifth-Harmonic Alarm Delay (Seconds)
Este ajuste define o tempo de retardo da função de alarme por
quinto harmônico.
TH5D: 0,0 a 120,0 segundos.

AJUSTES
TH5D = 1,0

3.3.34. HRSTR Harmonic Restraint
Este ajuste define se a função de restrição por harmônicos será
habilitada para operação.
HRSTR: Y, N.

AJUSTES
HRSTR = Y

3.3.35. HBLK Harmonic Blocking
Este ajuste define se a função de bloqueio por harmônicos será
habilitada para operação.
HBLK: Y, N.

AJUSTES
HBLK = N

Restricted Earth Fault
3.3.36. REF1POL Polarizing Quantity From Winding
A função de proteção de falta à terra restrita (REF) é utilizada
para obter sensibilidade na detecção de faltas à terra internas,

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.brFax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



71/247
em enrolamentos de transformadores conectados em estrela
aterrada e autotransformadores aterrados. A corrente de
operação é derivada da corrente residual calculada para o
enrolamento protegido. Um elemento direcional determina se a
falta é interna ou externa. O trip é supervisionado pelos valores
limites da corrente de seqüência-zero e pela lógica selecionável
de saturação do TC de neutro.
Se a intenção é proteger apenas um enrolamento em estrela, de
um transformador delta-estrela, REF1POL deve ser ajustado em
1 ou 2, dependendo do número do enrolamento. O relé usará a
corrente residual daquele enrolamento para a quantidade de
polarização.
Se a intenção é proteger um autotransformador, REF1POL deve
ser ajustado em 12, onde o relé soma as correntes residuais dos
enrolamentos 1 e 2 para a quantidade de polarização.
 REF1POL: OFF, 1, 2, 12.

Figura 10 – bñÉãéäo=ÇÉ=ìíáäáò~´©o=Ç~=Ñìå´©o=ÇÉ=c~äí~=¶=qÉêê~=oÉëíêáí~bñÉãéäo=ÇÉ=ìíáäáò~´©o=Ç~=Ñìå´©o=ÇÉ=c~äí~=¶=qÉêê~=oÉëíêáí~bñÉãéäo=ÇÉ=ìíáäáò~´©o=Ç~=Ñìå´©o=ÇÉ=c~äí~=¶=qÉêê~=oÉëíêáí~bñÉãéäo=ÇÉ=ìíáäáò~´©o=Ç~=Ñìå´©o=ÇÉ=c~äí~=¶=qÉêê~=oÉëíêáí~====

AJUSTES
REF1POL = 1

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



72/247

3.3.37. REF1TC Restricted Earth Fault Torque Control (SELogic)
Este ajuste define o controle de torque para a função REF.
REF1TC: SELogic Equation.

AJUSTES
REF1TC = 1

3.3.38. 50REF1P REF1 Current Sensitivity Level (Per Unit)
Este ajuste define a corrente de sensibilidade da função REF.
50REF1P: 0,05 – 3,00 pu.
=





×
×
×≥
)11(
)(
05,0150
INOMNCTRN
CTRnINOMnMAX
PREF
Onde:
MAX(INOMn x CTRn) = RTC da função REF = 120 x 5
CTRN1 x INOMN1 = RTC do lado estrela do transformador = 120 x 5
puPREF 05,0
5120
5120
05,0150 =





×
×
×≥

AJUSTES
50REF1P = 0,05

Overcurrent Elements

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



73/247

Figura 11 – iµÖáÅ~=Çoë=bäÉãÉåíoë=ÇÉ=poÄêÉÅoêêÉåíÉ=fåëí~åíßåÉoëiµÖáÅ~=Çoë=bäÉãÉåíoë=ÇÉ=poÄêÉÅoêêÉåíÉ=fåëí~åíßåÉoëiµÖáÅ~=Çoë=bäÉãÉåíoë=ÇÉ=poÄêÉÅoêêÉåíÉ=fåëí~åíßåÉoëiµÖáÅ~=Çoë=bäÉãÉåíoë=ÇÉ=poÄêÉÅoêêÉåíÉ=fåëí~åíßåÉoë====

Winding 1
Phase Overcurrent
Element 1
3.3.39. 50P11P Winding 1 Phase Instantaneous Overcurrent Trip Level
(Amperes)
Este ajuste define a grandeza de operação da unidade de
sobrecorrente de fase instantânea, que também pode ser
utilizada como unidade de sobrecorrente de tempo definido do
elemento 1. Não é necessário levar em conta a componente
assimétrica, pois a filtragem do relé a remove. Somente a
componente fundamental é usada.
50P11P: OFF, 0,50 a 96,00 A.
Essa função será usada para a proteção de sobrecorrente de

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



74/247
fase instantânea do enrolamento primário do transformador, a
qual não deverá atuar para defeitos trifásicos no lado de 13,8 KV.
Conforme anexo 4.1.2, a corrente máxima de contribuição para
defeitos trifásicos no lado de 13,8 kV é 1170 A.
[ ]sec
3
25,11150 A
RTC
I
PP MÁXφ
×≥
APP 19,12
5/600
00,1170
25,11150 =×≥

AJUSTES
50P11P = 13,00

3.3.40. 50P11D Winding 1 Phase Instantaneous Overcurrent Trip Delay
(Seconds)
Este ajuste define o tempo de retardo da unidade de
sobrecorrente de fase instantânea/tempo definido do elemento 1.
50P11D: 0,00 a 5,00 segundos.
Não haverá retardo de tempo na atuação da unidade de
sobrecorrente de fase instantânea.

AJUSTES
50P11D = 0,00

3.3.41. 50P11TC Winding 1 Phase Instantaneous Overcurrent Torque
Control (SELogic)
Este ajuste define quais elementos que controlarão a partida da
unidade de sobrecorrente de fase do elemento 1. Todas elas
podem ser ajustadas com variáveis lógicas SELogic, entretanto
nenhum dos elementos de torque pode ser ajustado para lógica
0. Caso não se queira adotar nenhum controle de torque
específico, deve-se ajustar o elemento de torque para lógica 1.
50P11TC: SELogic Equation
Não haverá controle de torque para a unidade de sobrecorrente
de fase instantânea.

AJUSTES

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



75/247
50P11TC = 1

Element 2
3.3.42. 50P12P Winding 1 Phase Instantaneous Overcurrent Trip Level
(Amperes)
Este ajuste define a grandeza de operação da unidade de
sobrecorrente de fase instantânea, que também pode ser
utilizada como unidade de sobrecorrente de tempo definido do
elemento 2. Não é necessário levar em conta a componente
assimétrica, pois a filtragem do relé a remove. Somente a
componente fundamental é usada.
50P12P: OFF, 0,50 a 96,00 A.
Essa função não será usada.

AJUSTES
50P12P = OFF

3.3.43. 50P12D Winding 1 Phase Instantaneous Overcurrent Trip Delay
(Seconds)
Este ajuste define o tempo de retardo da unidade de
sobrecorrente de fase instantânea/tempo definido do elemento 2.
50P12D: 0,00 a 5,00 segundos.
Como não será usada a unidade de sobrecorrente de fase
instantânea do elemento 2, essa função está desabilitada.

AJUSTES
50P12D = 0,00

3.3.44. 50P12TC Winding 1 Phase Instantaneous Overcurrent Torque
Control (SELogic)
Este ajuste define quais elementos que controlarão a partida da
unidade de sobrecorrente de fase do elemento 2. Todas elas
podem ser ajustadas com variáveis lógicas SELogic, entretanto
nenhum dos elementos de torque pode ser ajustado para lógica
0. Caso não se queira adotar nenhum controle de torque

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



76/247
específico, deve-se ajustar o elemento de torque para lógica 1.
50P12TC: SELogic Equation
Como não será usada a unidade de sobrecorrente de fase
instantânea do elemento 2, essa funçãoestá desabilitada.

AJUSTES
50P12TC = 1

Element 3
3.3.45. 50P13P Winding 1 Phase Instantaneous Overcurrent Trip Level
(Amperes)
Este ajuste define a grandeza de operação da unidade de
sobrecorrente de fase instantânea, que também pode ser
utilizada como unidade de sobrecorrente de tempo definido do
elemento 3. Não é necessário levar em conta a componente
assimétrica, pois a filtragem do relé a remove. Somente a
componente fundamental é usada.
50P13P: OFF, 0,50 a 96,00 A.
Essa função não será usada.

AJUSTES
50P13P = OFF

3.3.46. 50P13D Winding 1 Phase Instantaneous Overcurrent Trip Delay
(Seconds)
Este ajuste define o tempo de retardo da unidade de
sobrecorrente de fase instantânea/tempo definido do elemento 3.
50P13D: 0,00 a 5,00 segundos.
Como não será usada a unidade de sobrecorrente de fase
instantânea do elemento 3, essa função está desabilitada.

AJUSTES
50P13D = 0,00

3.3.47. 50P13TC Winding 1 Phase Instantaneous Overcurrent Torque

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



77/247
Control (SELogic)
Este ajuste define quais elementos que controlarão a partida da
unidade de sobrecorrente de fase do elemento 3. Todas elas
podem ser ajustadas com variáveis lógicas SELogic, entretanto
nenhum dos elementos de torque pode ser ajustado para lógica
0. Caso não se queira adotar nenhum controle de torque
específico, deve-se ajustar o elemento de torque para lógica 1.
50P13TC: SELogic Equation
Como não será usada a unidade de sobrecorrente de fase
instantânea do elemento 3, essa função está desabilitada.

AJUSTES
50P13TC = 1

Element 4
3.3.48. 50P14P Winding 1 Phase Instantaneous Overcurrent Trip Level
(Amperes)
Este ajuste define a grandeza de operação da unidade de
sobrecorrente de fase instantânea, que também pode ser
utilizada como unidade de sobrecorrente de tempo definido do
elemento 4. Não é necessário levar em conta a componente
assimétrica, pois a filtragem do relé a remove. Somente a
componente fundamental é usada.
50P14P: OFF, 0,50 a 96,00 A.
Essa função não será usada.

AJUSTES
50P14P = OFF

3.3.49. 50P14D Winding 1 Phase Instantaneous Overcurrent Trip Delay
(Seconds)
Este ajuste define o tempo de retardo da unidade de
sobrecorrente de fase instantânea/tempo definido do elemento 4.
50P14D: 0,00 a 5,00 segundos.
Como não será usada a unidade de sobrecorrente de fase
instantânea do elemento 4, essa função está desabilitada.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



78/247

AJUSTES
50P14D = 0,00

3.3.50. 50P14TC Winding 1 Phase Instantaneous Overcurrent Torque
Control (SELogic)
Este ajuste define quais elementos que controlarão a partida da
unidade de sobrecorrente de fase do elemento 4. Todas elas
podem ser ajustadas com variáveis lógicas SELogic, entretanto
nenhum dos elementos de torque pode ser ajustado para lógica
0. Caso não se queira adotar nenhum controle de torque
específico, deve-se ajustar o elemento de torque para lógica 1.
50P14TC: SELogic Equation
Como não será usada a unidade de sobrecorrente de fase
instantânea do elemento 4, essa função está desabilitada.

AJUSTES
50P14TC = 1

Residual Overcurrent
Element 1
3.3.51. 50G11P Winding 1 Residual Overcurrent Trip Level (Amperes)
Este ajuste define a grandeza de operação da unidade de
sobrecorrente residual instantânea, que também pode ser
utilizada como unidade de sobrecorrente de tempo definido do
elemento 1.
50G11P: OFF, 0,50 a 96,00 A.
Essa função será usada para a proteção de sobrecorrente de
terra do enrolamento primário do transformador.
Conforme anexo 4.1.2, a corrente máxima de contribuição para
defeitos monofásicos no lado de 138 kV é 1500,00 A.
[ ]sec 25,11150 A
RTC
TI
PG MÁXφ
×≥

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



79/247
APG 62,15
5/600
00,1500
25,11150 =×≥

AJUSTES
50G11P = 16,00

3.3.52. 50G11D Winding 1 Residual Overcurrent Trip Delay (Seconds)
Este ajuste define o tempo de retardo da unidade de
sobrecorrente residual instantânea/tempo definido do elemento 1.
50G11D: 0,00 a 5,00 segundos.
Para evitar descoordenação com as proteções das linhas de 138
kV, será adotado um retardo de tempo de 500 milissegundos.

AJUSTES
50G11D = 0,50

3.3.53. 50G11TC Winding 1 Residual Overcurrent Torque Control
(SELogic)
Este ajuste define quais elementos que controlarão a partida da
unidade de sobrecorrente residual do elemento 1. Todas elas
podem ser ajustadas com variáveis lógicas SELogic, entretanto
nenhum dos elementos de torque pode ser ajustado para lógica
0. Caso não se queira adotar nenhum controle de torque
específico, deve-se ajustar o elemento de torque para lógica 1.
50G11TC: SELogic Equation
Não haverá controle de torque para a unidade de sobrecorrente
residual instantânea.

AJUSTES
50G11TC = 1

Element 2
3.3.54. 50G12P Winding 1 Residual Overcurrent Trip Level (Amperes)

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



80/247
Este ajuste define a grandeza de operação da unidade de
sobrecorrente residual instantânea, que também pode ser
utilizada como unidade de sobrecorrente de tempo definido do
elemento 2.
50G12P: OFF, 0,50 a 96,00 A.
Essa função não será usada.

AJUSTES
50G12P = OFF

3.3.55. 50G12D Winding 1 Residual Overcurrent Trip Delay (Seconds)
Este ajuste define o tempo de retardo da unidade de
sobrecorrente residual instantânea/tempo definido do elemento 2.
50G12D: 0,00 a 5,00 segundos.
Como não será usada a unidade de sobrecorrente residual
instantânea do elemento 2, essa função está desabilitada.

AJUSTES
50G12D = 0,50

3.3.56. 50G12TC Winding 1 Residual Overcurrent Torque Control
(SELogic)
Este ajuste define quais elementos que controlarão a partida da
unidade de sobrecorrente residual do elemento 2. Todas elas
podem ser ajustadas com variáveis lógicas SELogic, entretanto
nenhum dos elementos de torque pode ser ajustado para lógica
0. Caso não se queira adotar nenhum controle de torque
específico, deve-se ajustar o elemento de torque para lógica 1.
50G12TC: SELogic Equation
Como não será usada a unidade de sobrecorrente residual
instantânea do elemento 2, essa função está desabilitada.AJUSTES
50G12TC = 1

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



81/247

Negative Sequence Overcurrent
Element 1
3.3.57. 50Q11P Winding 1 Negative Sequence Overcurrent Trip Level
(Amperes)
Este ajuste define a grandeza de operação da unidade de
sobrecorrente de seqüência negativa instantânea do elemento 1,
que também pode ser utilizada como unidade de sobrecorrente
de tempo definido.
As unidades de sobrecorrente de seqüência negativa podem ser
utilizadas em transformadores ligados em delta – estrela
aterrado, para detecção de faltas à terra do lado estrela, quando
o relé está instalado do lado delta. Para maiores informações ver
Artigo Técnico (Negative-Sequence Overcurrent Element
Application and Coordination in Distribution Protection) no site
www.selinc.com.br
50Q11P: OFF, 0,50 a 96,00 A
Essa função não será usada.

AJUSTES
50Q11P = OFF

3.3.58. 50Q11D Winding 1 Negative Sequence Overcurrent Trip Delay
(Seconds)
Este ajuste define o tempo de retardo da unidade de
sobrecorrente de seqüência negativa instantânea/tempo definido
do elemento 1.
50Q11D: 0,10 a 120,00 segundos.
Como não será usada a unidade de sobrecorrente de seqüência
negativa instantânea do elemento 1, essa função está
desabilitada.

AJUSTES
50Q11D = 0,10

3.3.59. 50Q11TC Winding 1 Negative Sequence Overcurrent Torque

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



82/247
Control (SELogic)
Este ajuste define quais elementos que controlarão a partida da
unidade de sobrecorrente de seqüência negativa do elemento 1.
Todas elas podem ser ajustadas com variáveis lógicas SELogic,
entretanto nenhum dos elementos de torque pode ser ajustado
para lógica 0. Caso não se queira adotar nenhum controle de
torque específico, deve-se ajustar os elementos de torque para
lógica 1.
50Q11TC: SELogic Equation.
Como não será usada a unidade de sobrecorrente de seqüência
negativa instantânea do elemento 1, essa função está
desabilitada.

AJUSTES
50Q11TC = 1

Element 2
3.3.60. 50Q12P Winding 1 Negative Sequence Overcurrent Trip Level
(Amperes)
Este ajuste define a grandeza de operação da unidade de
sobrecorrente de seqüência negativa instantânea do elemento 2,
que também pode ser utilizada como unidade de sobrecorrente
de tempo definido.
50Q12P: OFF, 0,50 a 96,00 A
Essa função não será usada.

AJUSTES
50Q12P = OFF

3.3.61. 50Q12D Winding 1 Negative Sequence Overcurrent Trip Delay
(Seconds)
Este ajuste define o tempo de retardo da unidade de
sobrecorrente de seqüência negativa instantânea/tempo definido
do elemento 2.
50Q12D: 0,10 a 120,00 segundos.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



83/247
Como não será usada a unidade de sobrecorrente de seqüência
negativa instantânea do elemento 2, essa função está
desabilitada.

AJUSTES
50Q12D = 0,10

3.3.62. 50Q12TC Winding 1 Negative Sequence Overcurrent Torque
Control (SELogic)
Este ajuste define quais elementos que controlarão a partida da
unidade de sobrecorrente de seqüência negativa do elemento 2.
Todas elas podem ser ajustadas com variáveis lógicas SELogic,
entretanto nenhum dos elementos de torque pode ser ajustado
para lógica 0. Caso não se queira adotar nenhum controle de
torque específico, deve-se ajustar os elementos de torque para
lógica 1.
50Q12TC: SELogic Equation.
Como não será usada a unidade de sobrecorrente de seqüência
negativa instantânea do elemento 2, essa função está
desabilitada.

AJUSTES
50Q12TC = 1

Winding 2
Phase Overcurrent
Element 1
3.3.63. 50P21P Winding 2 Phase Instantaneous Overcurrent Trip Level
(Amperes)
Este ajuste define a grandeza de operação da unidade de
sobrecorrente de fase instantânea, que também pode ser
utilizada como unidade de sobrecorrente de tempo definido do
elemento 1. Não é necessário levar em conta a componente
assimétrica, pois a filtragem do relé a remove. Somente a
componente fundamental é usada.
50P21P: OFF, 0,50 a 96,00 A.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



84/247
Essa função não será usada.

AJUSTES
50P21P = OFF

3.3.64. 50P21D Winding 2 Phase Instantaneous Overcurrent Trip Delay
(Seconds)
Este ajuste define o tempo de retardo da unidade de
sobrecorrente de fase instantânea/tempo definido do elemento 1.
50P21D: 0,00 a 5,00 segundos.
Como não será usada a unidade de sobrecorrente de fase
instantânea do elemento 1, essa função está desabilitada.

AJUSTES
50P21D = 0,00

3.3.65. 50P21TC Winding 2 Phase Instantaneous Overcurrent Torque
Control (SELogic)
Este ajuste define quais elementos que controlarão a partida da
unidade de sobrecorrente de fase do elemento 1. Todas elas
podem ser ajustadas com variáveis lógicas SELogic, entretanto
nenhum dos elementos de torque pode ser ajustado para lógica
0. Caso não se queira adotar nenhum controle de torque
específico, deve-se ajustar o elemento de torque para lógica 1.
50P21TC: SELogic Equation
Como não será usada a unidade de sobrecorrente de fase
instantânea do elemento 1, essa função está desabilitada.

AJUSTES
50P21TC = 1

Element 2
3.3.66. 50P22P Winding 2 Phase Instantaneous Overcurrent Trip Level
(Amperes)
Este ajuste define a grandeza de operação da unidade de

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



85/247
sobrecorrente de fase instantânea, que também pode ser
utilizada como unidade de sobrecorrente de tempo definido do
elemento 2. Não é necessário levar em conta a componente
assimétrica, pois a filtragem do relé a remove. Somente a
componente fundamental é usada.
50P22P: OFF, 0,50 a 96,00 A.
Essa função não será usada.

AJUSTES
50P22P = OFF

3.3.67. 50P22D Winding 2 Phase Instantaneous Overcurrent Trip Delay
(Seconds)
Este ajuste define o tempo de retardo da unidadede
sobrecorrente de fase instantânea/tempo definido do elemento 2.
50P22D: 0,00 a 5,00 segundos.
Como não será usada a unidade de sobrecorrente de fase
instantânea do elemento 2, essa função está desabilitada.

AJUSTES
50P22D = 0,00

3.3.68. 50P22TC Winding 2 Phase Instantaneous Overcurrent Torque
Control (SELogic)
Este ajuste define quais elementos que controlarão a partida da
unidade de sobrecorrente de fase do elemento 2. Todas elas
podem ser ajustadas com variáveis lógicas SELogic, entretanto
nenhum dos elementos de torque pode ser ajustado para lógica
0. Caso não se queira adotar nenhum controle de torque
específico, deve-se ajustar o elemento de torque para lógica 1.
50P22TC: SELogic Equation
Como não será usada a unidade de sobrecorrente de fase
instantânea do elemento 2, essa função está desabilitada.

AJUSTES
50P22TC = 1

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



86/247

Element 3
3.3.69. 50P23P Winding 2 Phase Instantaneous Overcurrent Trip Level
(Amperes)
Este ajuste define a grandeza de operação da unidade de
sobrecorrente de fase instantânea, que também pode ser
utilizada como unidade de sobrecorrente de tempo definido do
elemento 3. Não é necessário levar em conta a componente
assimétrica, pois a filtragem do relé a remove. Somente a
componente fundamental é usada.
50P23P: OFF, 0,50 a 96,00 A.
Essa função não será usada.

AJUSTES
50P23P = OFF

3.3.70. 50P23D Winding 2 Phase Instantaneous Overcurrent Trip Delay
(Seconds)
Este ajuste define o tempo de retardo da unidade de
sobrecorrente de fase instantânea/tempo definido do elemento 3.
50P23D: 0,00 a 5,00 segundos.
Como não será usada a unidade de sobrecorrente de fase
instantânea do elemento 3, essa função está desabilitada.

AJUSTES
50P23D = 0,00

3.3.71. 50P23TC Winding 2 Phase Instantaneous Overcurrent Torque
Control (SELogic)
Este ajuste define quais elementos que controlarão a partida da
unidade de sobrecorrente de fase do elemento 3. Todas elas
podem ser ajustadas com variáveis lógicas SELogic, entretanto
nenhum dos elementos de torque pode ser ajustado para lógica
0. Caso não se queira adotar nenhum controle de torque
específico, deve-se ajustar o elemento de torque para lógica 1.
50P23TC: SELogic Equation

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



87/247
Como não será usada a unidade de sobrecorrente de fase
instantânea do elemento 3, essa função está desabilitada.

AJUSTES
50P23TC = 1

Element 4
3.3.72. 50P24P Winding 2 Phase Instantaneous Overcurrent Trip Level
(Amperes)
Este ajuste define a grandeza de operação da unidade de
sobrecorrente de fase instantânea, que também pode ser
utilizada como unidade de sobrecorrente de tempo definido do
elemento 4. Não é necessário levar em conta a componente
assimétrica, pois a filtragem do relé a remove. Somente a
componente fundamental é usada.
50P24P: OFF, 0,50 a 96,00 A.
Essa função não será usada.

AJUSTES
50P24P = OFF

3.3.73. 50P24D Winding 2 Phase Instantaneous Overcurrent Trip Delay
(Seconds)
Este ajuste define o tempo de retardo da unidade de
sobrecorrente de fase instantânea/tempo definido do elemento 4.
50P24D: 0,00 a 5,00 segundos.
Como não será usada a unidade de sobrecorrente de fase
instantânea do elemento 4, essa função está desabilitada.

AJUSTES
50P24D = 0,00

3.3.74. 50P24TC Winding 2 Phase Instantaneous Overcurrent Torque
Control (SELogic)

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



88/247
Este ajuste define quais elementos que controlarão a partida da
unidade de sobrecorrente de fase do elemento 4. Todas elas
podem ser ajustadas com variáveis lógicas SELogic, entretanto
nenhum dos elementos de torque pode ser ajustado para lógica
0. Caso não se queira adotar nenhum controle de torque
específico, deve-se ajustar o elemento de torque para lógica 1.
50P24TC: SELogic Equation
Como não será usada a unidade de sobrecorrente de fase
instantânea do elemento 4, essa função está desabilitada.

AJUSTES
50P24TC = 1

Residual Overcurrent
Element 1
3.3.75. 50G21P Winding 2 Residual Overcurrent Trip Level (Amperes)
Este ajuste define a grandeza de operação da unidade de
sobrecorrente residual instantânea, que também pode ser
utilizada como unidade de sobrecorrente de tempo definido do
elemento 1.
50G21P: OFF, 0,50 a 96,00 A.
Essa função não será usada.

AJUSTES
50G21P = OFF

3.3.76. 50G21D Winding 2 Residual Overcurrent Trip Delay (Seconds)
Este ajuste define o tempo de retardo da unidade de
sobrecorrente residual instantânea/tempo definido do elemento 1.
50G21D: 0,00 a 5,00 segundos.
Como não será usada a unidade de sobrecorrente residual
instantânea do elemento 1, essa função está desabilitada.


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



89/247
AJUSTES
50G21D = 0,50

3.3.77. 50G21TC Winding 2 Residual Overcurrent Torque Control
(SELogic)
Este ajuste define quais elementos que controlarão a partida da
unidade de sobrecorrente residual do elemento 1. Todas elas
podem ser ajustadas com variáveis lógicas SELogic, entretanto
nenhum dos elementos de torque pode ser ajustado para lógica
0. Caso não se queira adotar nenhum controle de torque
específico, deve-se ajustar o elemento de torque para lógica 1.
50G21TC: SELogic Equation
Como não será usada a unidade de sobrecorrente residual
instantânea do elemento 1, essa função está desabilitada.

AJUSTES
50G21TC = 1

Element 2
3.3.78. 50G22P Winding 2 Residual Overcurrent Trip Level (Amperes)
Este ajuste define a grandeza de operação da unidade de
sobrecorrente residual instantânea, que também pode ser
utilizada como unidade de sobrecorrente de tempo definido do
elemento 2.
50G22P: OFF, 0,50 a 96,00 A.
Essa função não será usada.

AJUSTES
50G22P = OFF

3.3.79. 50G22D Winding 2 Residual Overcurrent Trip Delay (Seconds)
Este ajuste define o tempo de retardo da unidade de
sobrecorrente residual instantânea/tempo definido do elemento 2.
50G22D: 0,00 a 5,00 segundos.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.brFax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



90/247
Como não será usada a unidade de sobrecorrente residual
instantânea do elemento 2, essa função está desabilitada.

AJUSTES
50G22D = 0,50

3.3.80. 50G22TC Winding 2 Residual Overcurrent Torque Control
(SELogic)
Este ajuste define quais elementos que controlarão a partida da
unidade de sobrecorrente residual do elemento 2. Todas elas
podem ser ajustadas com variáveis lógicas SELogic, entretanto
nenhum dos elementos de torque pode ser ajustado para lógica
0. Caso não se queira adotar nenhum controle de torque
específico, deve-se ajustar o elemento de torque para lógica 1.
50G22TC: SELogic Equation
Como não será usada a unidade de sobrecorrente residual
instantânea do elemento 2, essa função está desabilitada.

AJUSTES
50G22TC = 1

Negative Sequence Overcurrent
Element 1
3.3.81. 50Q21P Winding 2 Negative Sequence Overcurrent Trip Level
(Amperes)
Este ajuste define a grandeza de operação da unidade de
sobrecorrente de seqüência negativa instantânea do elemento 1,
que também pode ser utilizada como unidade de sobrecorrente
de tempo definido.
50Q21P: OFF, 0,50 a 96,00 A
Essa função não será usada.

AJUSTES
50Q21P = OFF


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



91/247
3.3.82. 50Q21D Winding 2 Negative Sequence Overcurrent Trip Delay
(Seconds)
Este ajuste define o tempo de retardo da unidade de
sobrecorrente de seqüência negativa instantânea/tempo definido
do elemento 1.
50Q21D: 0,10 a 120,00 segundos.
Como não será usada a unidade de sobrecorrente de seqüência
negativa instantânea do elemento 1, essa função está
desabilitada.

AJUSTES
50Q21D = 0,10

3.3.83. 50Q21TC Winding 2 Negative Sequence Overcurrent Torque
Control (SELogic)
Este ajuste define quais elementos que controlarão a partida da
unidade de sobrecorrente de seqüência negativa do elemento 1.
Todas elas podem ser ajustadas com variáveis lógicas SELogic,
entretanto nenhum dos elementos de torque pode ser ajustado
para lógica 0. Caso não se queira adotar nenhum controle de
torque específico, deve-se ajustar os elementos de torque para
lógica 1.
50Q21TC: SELogic Equation.
Como não será usada a unidade de sobrecorrente de seqüência
negativa instantânea do elemento 1, essa função está
desabilitada.

AJUSTES
50Q21TC = 1

Element 2
3.3.84. 50Q22P Winding 2 Negative Sequence Overcurrent Trip Level
(Amperes)
Este ajuste define a grandeza de operação da unidade de
sobrecorrente de seqüência negativa instantânea do elemento 2,
que também pode ser utilizada como unidade de sobrecorrente
de tempo definido.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



92/247
50Q22P: OFF, 0,50 a 96,00 A
Essa função não será usada.

AJUSTES
50Q22P = OFF

3.3.85. 50Q22D Winding 2 Negative Sequence Overcurrent Trip Delay
(Seconds)
Este ajuste define o tempo de retardo da unidade de
sobrecorrente de seqüência negativa instantânea/tempo definido
do elemento 2.
50Q22D: 0,10 a 120,00 segundos.
Como não será usada a unidade de sobrecorrente de seqüência
negativa instantânea do elemento 2, essa função está
desabilitada.

AJUSTES
50Q22D = 0,10

3.3.86. 50Q22TC Winding 2 Negative Sequence Overcurrent Torque
Control (SELogic)
Este ajuste define quais elementos que controlarão a partida da
unidade de sobrecorrente de seqüência negativa do elemento 2.
Todas elas podem ser ajustadas com variáveis lógicas SELogic,
entretanto nenhum dos elementos de torque pode ser ajustado
para lógica 0. Caso não se queira adotar nenhum controle de
torque específico, deve-se ajustar os elementos de torque para
lógica 1.
50Q22TC: SELogic Equation.
Como não será usada a unidade de sobrecorrente de seqüência
negativa instantânea do elemento 2, essa função está
desabilitada.

AJUSTES
50Q22TC = 1


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



93/247
Neutral Overcurrent
Element 1
3.3.87. 50N11P Neutral Instantaneous Overcurrent Trip Level (Amperes)
Este ajuste define a grandeza de operação da unidade de
sobrecorrente de neutro instantânea, que também pode ser
utilizada como unidade de sobrecorrente de tempo definido do
elemento 1.
50N11P: OFF, 0,10 a 19,20 A.
Essa função não será usada.

AJUSTES
50N11P = OFF

3.3.88. 50N11D Neutral Instantaneous Overcurrent Trip Delay (Seconds)
Este ajuste define o tempo de retardo da unidade de
sobrecorrente de neutro instantânea/tempo definido do elemento
1.
50N11D: 0,00 a 5,00 segundos.
Como não será usada a unidade de sobrecorrente de neutro
instantânea do elemento 1, essa função está desabilitada.

AJUSTES
50N11D = 0,50

3.3.89. 50N11TC Neutral Instantaneous Overcurrent Torque Control
(SELogic)
Este ajuste define quais elementos que controlarão a partida da
unidade de sobrecorrente de neutro do elemento 1. Todas elas
podem ser ajustadas com variáveis lógicas SELogic, entretanto
nenhum dos elementos de torque pode ser ajustado para lógica
0. Caso não se queira adotar nenhum controle de torque
específico, deve-se ajustar o elemento de torque para lógica 1.
50N11TC: SELogic Equation
Como não será usada a unidade de sobrecorrente de neutro
instantânea do elemento 1, essa função está desabilitada.


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



94/247
AJUSTES
50N11TC = 1

Element 2
3.3.90. 50N12P Neutral Instantaneous Overcurrent Trip Level (Amperes)
Este ajuste define a grandeza de operação da unidade de
sobrecorrente de neutro instantânea, que também pode ser
utilizada como unidade de sobrecorrente de tempo definido do
elemento 2.
50N12P: OFF, 0,10 a 19,20 A.
Essa função não será usada.

AJUSTES
50N12P = OFF

3.3.91. 50N12D Neutral Instantaneous Overcurrent Trip Delay (Seconds)
Este ajuste define o tempo de retardo da unidade de
sobrecorrente de neutro instantânea/tempo definido do elemento
2.
50N12D: 0,00 a 5,00 segundos.
Como não será usada a unidade de sobrecorrente de neutro
instantânea do elemento 2, essa função está desabilitada.

AJUSTES
50N12D = 0,506/247
====

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



7/247
2. CARACTERÍSTICAS DO RELÉ SEL-787
O Relé de Proteção de Transformador SEL-787 fornece uma excelente
combinação de funções de proteção, monitoramento, controle e comunicação.

2.1. Funções de Proteção
• 87 – Diferencial;
• 50/51 - Sobrecorrente de fase instantânea e temporizada para cada
lado do transformador;
• 50/51G - Sobrecorrente residual instantânea e temporizada para cada
lado do transformador;
• 50/51Q - Sobrecorrente instantânea e temporizada de seqüência
negativa para cada lado do transformador;
• 50/51N – Sobrecorrente para proteção de neutro do transformador
(opcional);
• 50/62BF - Falha de disjuntor para cada lado do transformador;
• REF (67G) - Proteção restrita de falta a terra (opcional);
• 24 – Volts/Hertz (opcional);
• 32 – Direcional de potência (opcional);
• 27/59 - Subtensão e sobretensão (opcional);
• 59Q - Sobretensão de seqüência negativa (opcional);
• 81 – Sub / Sobrefreqüência (opcional);
• 49 – Elemento térmico (opcional);
• 60 – Perda de potencial (opcional);

2.2. Funções de Medição
• Correntes de fase (IA, IB, IC) e correntes de seqüência (3I2, 3I0) para
cada entrada;
• Corrente diferencial e de restrição;
• Correntes de 2°, 4° e 5° harmônicas;
• Tensões de fase (VA,VB,VC) e tensões de seqüência (V2, 3V0);
• Potência ativa, reativa e aparente;

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



8/247
• Energia ativa, reativa e aparente;
• Freqüência;
• Fator de potência trifásico;
• Temperatura via RTDs;
• Relação V/Hz;
• Medição sincronizada de fasores;

2.3. Funções de Monitoramento
• Oscilografia de 15 (até 22 relatórios) ou 64 ciclos (até 5 relatórios).
Resolução de 4 ou 16 amostras/ciclo;
• Seqüência de eventos com capacidade de armazenamento dos últimos
1024 eventos;
• Monitoramento de desgaste do transformador devido às faltas externas
passantes;
• Monitoramento das bobinas do disjuntor (através de programação
lógica);

2.4. Funções de Controle
• Número de entradas e saídas binárias:
• STANDARD: 2 entradas e 3 saídas digitais;
• Placas adicionais conforme item 8;
• 86 – Retenção de sinal de disparo;
• Pushbottons frontais personalizáveis para controle local;

Programação por equações lógicas e matemáticas SELogic® para controle
local e remoto, possuindo os seguintes elementos:
• 32 chaves locais;
• 32 chaves remotas;
• 32 temporizadores;
• 32 contadores;
• 32 biestáveis;
• Operações: AND, OR, NOT, comparadores (=,,, =), adição

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



9/247
(+), subtração (-), multiplicação (*), divisão (/), detecção de borda de
subida (R_TRIG) e detecção de borda de descida (F_TRIG).

2.5. Lógicas Adicionais
• Bloqueio ou restrição de 2ª e 4ª harmônicas;
• Bloqueio de 5ª harmônica e componente CC;
• Remoção de seqüência zero, selecionável para qualquer tipo de
conexão de transformador;

2.6. Integração e Comunicação
• 1 porta serial EIA-232 frontal;
• 1 porta serial EIA-232 ou EIA-485 traseira;
• 1 porta de fibra óptica serial;
• 2 portas Ethernet; (opcional);
• 1 placa com porta serial EIA-485 ou EIA-232 traseira; (opcional);
• Sincronização horária por IRIG-B;
• Protocolos:
• Ethernet (opcional): Modbus® TCP, DNP LAN/WAN, Telnet, FTP,
IEC 61850.
• Serial: Modbus® RTU, ASCII, FTP, SEL Fast Meter, SEL Fast
Operate, SEL Fast SER, SEL Fast Message, SEL Mirrored Bits,
DNP(opcional), DeviNet™ (opcional).
• Conexão de RTD’s através do módulo SEL-2600A com 12 entradas ou
através de placa adicional interna com 10 entradas (opcional);

2.7. Outras Características
• Painel frontal com LED’s e rótulos (Labels) configuráveis, display LCD
com 2 x 16 caracteres e teclado de fácil navegação;
• Alimentação Auxiliar: 24-48Vdc / 110-250Vdc / 110-230Vac;
• Software Assistente de Comissionamento (“Commissioning Assistant
Software”) que propicia a detecção de erros nos ajustes de
compensação do diferencial, gerando os ajustes corretos
correspondentes;

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



10/247
• Software amigável para parametrização (AcSELerator®);
• Contatos Standard: capacidade de condução contínua 6A @ 70 º C,
capacidade de estabelecimento de condução 30A, capacidade de
interrupção 0,3A (125Vcc, L/R = 40ms;
• Possibilidade de aumento da capacidade de interrupção para 10A
(125Vcc, L/R = 40ms), utilizando SEL-9501/SEL-9502;
• Entradas de corrente: 1 A ou 5 A;
• Painel frontal atende os requisitos do NEMA12/IP65;
• Possui etiquetas configuráveis pelo usuário;
• Temperatura de operação – 40 º a + 85 º C;
• Proteção Conformal Coating dos circuitos impressos contra agentes
químicos (opcional);
• Garantia de dez anos;

2.8. Opcionais
• Uma entrada para proteção REF;
• Uma placa de tensão;
• Uma ou duas portas Ethernet 10/100BASE-T ou 100BASE-FX;
• Modbus TCP, DNP3, FTP, Telnet, IEC 61850;
• Comunicação DeviNet™ via EIA-485;
• Placa com porta serial EIA-485 ou EIA-232 traseira;
• Proteção Conformal Coating dos circuitos impressos contra agentes
químicos (opcional)
• Placas adicionais:
• 10 entradas para RTD’s;
• 4 Entradas e 4 Saídas Digitais;
• 8 Entradas Digitais;
• 3 Entradas e 4 Saídas Digitais e 1 Saída Analógica (4-20mA);
• 4 Entradas e 4 Saídas Analógicas (até ±10V ou ±20mA);
• Entradas de Tensão AC;
• Porta serial EIA-232/485;


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



11/247
2.9. Kit Retrofit (Opcional)
• O relé pode ser fornecido com kit incluindo moldura para fácil
substituição dos relés existentes GE, ABB e Siemens.



 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,503.3.92. 50N12TC Neutral Instantaneous Overcurrent Torque Control
(SELogic)
Este ajuste define quais elementos que controlarão a partida da
unidade de sobrecorrente de neutro do elemento 2. Todas elas
podem ser ajustadas com variáveis lógicas SELogic, entretanto
nenhum dos elementos de torque pode ser ajustado para lógica
0. Caso não se queira adotar nenhum controle de torque

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



95/247
específico, deve-se ajustar o elemento de torque para lógica 1.
50N12TC: SELogic Equation
Como não será usada a unidade de sobrecorrente de neutro
instantânea do elemento 2, essa função está desabilitada.

AJUSTES
50N12TC = 1

Time Overcurrent Elements

Figura 12 – iµÖáÅ~=ÇiµÖáÅ~=ÇiµÖáÅ~=ÇiµÖáÅ~=Ç~~~~ë=ë=ë=ë=råáÇ~ÇÉëråáÇ~ÇÉëråáÇ~ÇÉëråáÇ~ÇÉë====ÇÉ=poÄêÉÅoêêÉåíÉ=ÇÉ=poÄêÉÅoêêÉåíÉ=ÇÉ=poÄêÉÅoêêÉåíÉ=ÇÉ=poÄêÉÅoêêÉåíÉ=ÇÉ=c~ëÉ=ÇÉ=c~ëÉ=ÇÉ=c~ëÉ=ÇÉ=c~ëÉ=qÉãéoêáò~Çoë=RNmNq=É=qÉãéoêáò~Çoë=RNmNq=É=qÉãéoêáò~Çoë=RNmNq=É=qÉãéoêáò~Çoë=RNmNq=É=
RNmOqRNmOqRNmOqRNmOq====

Winding 1
Phase Time Overcurrent
3.3.93. 51P1P Winding 1 Phase Time Overcurrent Trip Level (Amperes)
Este ajuste define a grandeza de operação da unidade de
sobrecorrente de fase de tempo inverso do enrolamento 1.
51P1P: OFF, 0,50 A a 16,00 A.


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



96/247
� Pickup do Elemento 51P1P
Essa função será usada para a proteção de sobrecorrente de
fase temporizada do enrolamento primário do transformador, a
qual deverá atender as seguintes condições:

• Ser sensível para defeitos entre fases no lado de 138 kV.

[ ]sec 85,0151 A
RTC
I
PP MÍNφφ
×≤
A ,0039
5/600
866,000,6400
85,0151 =
×
×≤PP

• Ser sensível para defeitos entre fases no lado de 13,8 kV.

[ ]sec 85,0151 A
RTC
I
PP MÍNφφ
×≤
A ,006
5/600
866,000,980
85,0151 =
×
×≤PP

• Liberar 140% da potência do transformador.
3
4,1
151
××
×
≥
KVRTC
KVA
PP
APP 44,2
31385/600
4,150000
151 =
××
×
≥

• Estar coordenado com as proteções de sobrecorrente dos
lados de 138 kV e 13,8 KV.

51P1P adotado = 2,5 A

� Potência Liberada (MVA)
[ ]MVAPPRTCKVP 1513 ×××=


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



97/247
MVAP 70,715,25/6003138 =×××=

AJUSTES
51P1P = 2,50

3.3.94. 51P1C Winding 1 Phase Time Overcurrent Curve Selection
Este ajuste define a característica de inversidade da curva utilizada
para a unidade de sobrecorrente de fase do enrolamento 1.
51P1C: U1 a U5; C1 a C5.
Nesse exemplo será adotada a curva com característica Muito
Inversa (C2) padrão IEC, para a unidade de sobrecorrente de
fase de tempo inverso.

� Equação da curva Muito Inversa (C2)
][
)0,1(
5,13
seg
M
TDT =
−
×=

AJUSTES
51P1C = C2

3.3.95. 51P1TD Winding 1 Phase Time Overcurrent Time Dial
Este ajuste define a curva de tempo utilizada.
51P1TD: 0,50 a 15,00 para curvas U1 a U5 e 0,05 a 1,00 para
curvas C1 a C5.
Será adotado o Time-Dial 0,25 para a curva Muito Inversa.

� Tempos de operação esperados:
Condição de curto-circuito máximo:
Para essa condição, o tempo de atuação da unidade de
sobrecorrente de fase do enrolamento 2, para um defeito trifásico
no lado de 13,8 kV é 0,7 segundo (item 3.3.116).

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



98/247
PPRTC
I
M MÁX
151
3
×
=
φ

90,3
50,25/600
00,1170
=
×
=M
segT 16,1
)0,190,3(
5,13
25,0 =





−
×=

Condição de curto-circuito normal:
Para essa condição, o tempo de atuação da unidade de
sobrecorrente de fase do enrolamento 2, para um defeito trifásico
no lado de 13,8 kV é 0,9 segundo (item 3.3.116).
PPRTC
I
M NOR
151
3
×
=
φ

27,3
50,25/600
00,980
=
×
=M
segT 49,1
)0,127,3(
5,13
25,0 =





−
×=

Condição de curto-circuito mínimo:
Para essa condição, o tempo de atuação da unidade de
sobrecorrente de fase do enrolamento 2, para um defeito trifásico
no lado de 13,8 kV é 1,1 segundo (item 3.3.116).
PPRTC
I
M MÍN
151
3
×
=
φ

73,2
50,25/600
00,820
=
×
=M
segT 95,1
)0,173,2(
5,13
25,0 =





−
×=

AJUSTES
51P1TD = 0,25

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



99/247

3.3.96. 51P1RS Winding 1 Phase Time Overcurrent Electromechanical
Reset Delay
Este ajuste define se o reset do elemento de tempo inverso será
instantâneo – N - ou seguirá equação, conforme característica de
relé eletromecânico – Y.
51P1RS: Y, N.

AJUSTES
51P1RS = N

3.3.97. 51P1CT Winding 1 Constant Time Adder (Seconds)
Este ajuste adiciona uma constante de tempo, quando se quer
modificar a característica da curva selecionada.
51P1CT: 0,00 a 1,00 segundo.
Nesse exemplo essa função não será usada.

AJUSTES
51P1CT = 0,00

3.3.98. 51P1MR Winding 1 Minimum Response Time (Seconds)
Este ajuste adiciona um tempo de resposta mínimo, quando se
quer tempos mais lentos na atuação da unidade de sobrecorrente
de fase.
51P1MR: 0,00 a 1,00 segundo.
Nesse exemplo essa função não será usada.

AJUSTES
51P1MR = 0,00

3.3.99. 51P1TC Winding 1 Maximum Phase Time Overcurrent Torque
Control (SELogic)

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



100/247
Este ajuste define o controle de torque da unidade de
sobrecorrente de fase de tempo inverso.
51P1TC: SELogic Equation.
Não haverá controle de torque para esse elemento.

AJUSTES
51P1TC= 1


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



101/247
Residual Time Overcurrent

Figura 13 – iµÖáÅ~=ÇiµÖáÅ~=ÇiµÖáÅ~=ÇiµÖáÅ~=Ç~~~~ë=ë=ë=ë=råáÇ~ÇÉëråáÇ~ÇÉëråáÇ~ÇÉëråáÇ~ÇÉë====ÇÉ=poÄêÉÅoêêÉåíÉ=oÉëáÇì~ä=qÉãéoêáò~Çoë=RNÇÉ=poÄêÉÅoêêÉåíÉ=oÉëáÇì~ä=qÉãéoêáò~Çoë=RNÇÉ=poÄêÉÅoêêÉåíÉ=oÉëáÇì~ä=qÉãéoêáò~Çoë=RNÇÉ=poÄêÉÅoêêÉåíÉ=oÉëáÇì~ä=qÉãéoêáò~Çoë=RNddddNq=É=Nq=É=Nq=É=Nq=É=
RNRNRNRNddddOqOqOqOq====
====
3.3.100. 51G1P Winding 1 Residual Time Overcurrent Trip Level
(Amperes)
Este ajuste define a grandeza de operação da unidade de
sobrecorrente residual de tempo inverso do enrolamento 1.
51G1P: OFF, 0,50 A a 16,0 A.
Nesse exemplo essa função não será usada.

AJUSTES
51G1P = OFF

3.3.101. 51G1C Winding 1 Residual Time Overcurrent Curve Selection
Este ajuste define a característica de inversidade da curva utilizada
para a unidade de sobrecorrente residual do enrolamento 1.
51G1C: U1 a U5; C1 a C5.
Como não será usada a unidade de sobrecorrente residual de
tempo inverso, essa função está desabilitada.

AJUSTES

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



102/247
51G1C = C2

3.3.102. 51G1TD Winding 1 Residual Time Overcurrent Time Dial
Este ajuste define a curva de tempo utilizada.
51G1TD: 0,50 a 15,00 para curvas U1 a U5 e 0,05 a 1,00 para
curvas C1 a C5.
Como não será usada a unidade de sobrecorrente residual de
tempo inverso, essa função está desabilitada.

AJUSTES
51G1TD = 1,00

3.3.103. 51G1RS Winding 1 Residual Time Overcurrent Electromechanical
Reset Delay
Este ajuste define se o reset do elemento de tempo inverso será
instantâneo – N - ou seguirá equação, conforme característica de
relé eletromecânico – Y.
51G1RS: Y, N.
Como não será usada a unidade de sobrecorrente residual de
tempo inverso, essa função está desabilitada.

AJUSTES
51G1RS = N

3.3.104. 51G1CT Winding 1 Constant Time Adder (Seconds)
Este ajuste adiciona uma constante de tempo, quando se quer
modificar a característica da curva selecionada.
51G1CT: 0,00 a 1,00 segundo.
Como não será usada a unidade de sobrecorrente residual de
tempo inverso, essa função está desabilitada.

AJUSTES
51G1CT = 0,00


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



103/247
3.3.105. 51G1MR Winding 1 Minimum Response Time (Seconds)
Este ajuste adiciona um tempo de resposta mínimo, quando se
quer tempos mais lentos na atuação da unidade de sobrecorrente
residual.
51G1MR: 0,00 a 1,00 segundo.
Como não será usada a unidade de sobrecorrente residual de
tempo inverso, essa função está desabilitada.

AJUSTES
51G1MR = 0,00

3.3.106. 51G1TC Winding 1 Residual Time Overcurrent Torque Control
(SELogic)
Este ajuste define o controle de torque da unidade de
sobrecorrente residual de tempo inverso.
51G1TC: SELogic Equation.
Como não será usada a unidade de sobrecorrente residual de
tempo inverso, essa função está desabilitada.

AJUSTES
51G1TC = 1

Negative Sequence Time Overcurrent

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



104/247

Figura 14 – iµÖáÅ~= ÇiµÖáÅ~= ÇiµÖáÅ~= ÇiµÖáÅ~= Ç~~~~ë=ë=ë=ë= råáÇ~ÇÉëråáÇ~ÇÉëråáÇ~ÇÉëråáÇ~ÇÉë==== ÇÉ= poÄêÉÅoêêÉåíÉ= ÇÉ= pÉèΩÆåÅá~= kÉÖ~íáî~=ÇÉ= poÄêÉÅoêêÉåíÉ= ÇÉ= pÉèΩÆåÅá~= kÉÖ~íáî~=ÇÉ= poÄêÉÅoêêÉåíÉ= ÇÉ= pÉèΩÆåÅá~= kÉÖ~íáî~=ÇÉ= poÄêÉÅoêêÉåíÉ= ÇÉ= pÉèΩÆåÅá~= kÉÖ~íáî~=
qÉãéoêáò~Çoë=RNnNq=É=RNnqÉãéoêáò~Çoë=RNnNq=É=RNnqÉãéoêáò~Çoë=RNnNq=É=RNnqÉãéoêáò~Çoë=RNnNq=É=RNnOqOqOqOq====

3.3.107. 51Q1P Winding 1 Negative-Sequence Time Overcurrent Trip
Level (Amperes)
Este ajuste define a grandeza de operação da unidade de
sobrecorrente de seqüência negativa de tempo inverso do
enrolamento 1.
51Q1P: OFF, 0,50 A a 16,0 A.
Nesse exemplo essa função não será usada.

AJUSTES
51Q1P = OFF

3.3.108. 51Q1C Winding 1 Negative-Sequence Time Overcurrent Curve
Selection
Este ajuste define a característica de inversidade da curva
utilizada para a unidade de sobrecorrente seqüência negativa do
enrolamento 1.
51Q1C: U1 a U5; C1 a C5.
Como não será usada a unidade de sobrecorrente de seqüência
negativa de tempo inverso, essa função está desabilitada.


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



105/247
AJUSTES
51Q1C = C2

3.3.109. 51Q1TD Winding 1 Negative-Sequence Time Overcurrent Time
Dial
Este ajuste define a curva de tempo utilizada.
51Q1TD: 0,50 a 15,00 para curvas U1 a U5 e 0,05 a 1,00 para
curvas C1 a C5.
Como não será usada a unidade de sobrecorrente de seqüência
negativa de tempo inverso, essa função está desabilitada.

AJUSTES
51Q1TD = 0,30

3.3.110. 51Q1RS Winding 1 Negative-Sequence Time Overcurrent
Electromechanical Reset Delay
Este ajuste define se o reset do elemento de tempo inverso será
instantâneo – N - ou seguirá equação, conforme característica de
relé eletromecânico – Y.
51Q1RS: Y, N.
Como não será usada a unidade de sobrecorrente de seqüência
negativa de tempo inverso, essa função está desabilitada.

AJUSTES
51Q1RS = N

3.3.111. 51Q1CT Winding 1 Constant Time Adder (Seconds)
Este ajuste adiciona uma constante de tempo, quando se quer
modificar a característica da curva selecionada.
51Q1CT: 0,00 a 1,00 segundo.
Como não será usada a unidade de sobrecorrente de seqüência
negativa de tempo inverso, essa função está desabilitada.

AJUSTES
51Q1CT = 0,00

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



106/247

3.3.112.51Q1MR Winding 1 Minimum Response Time (Seconds)
Este ajuste adiciona um tempo de resposta mínimo, quando se
quer tempos mais lentos na atuação da unidade de sobrecorrente
de seqüência negativa.
51Q1MR: 0,00 a 1,00 segundo.
Como não será usada a unidade de sobrecorrente de seqüência
negativa de tempo inverso, essa função está desabilitada.

AJUSTES
51Q1MR = 0,00

3.3.113. 51Q1TC Negative-Sequence Time Overcurrent Torque Control
(SELogic)
Este ajuste define o controle de torque do elemento de
sobrecorrente de seqüência negativa de tempo inverso.
51Q1TC: SELogic Equation.
Como não será usada a unidade de sobrecorrente de seqüência
negativa de tempo inverso, essa função está desabilitada.

AJUSTES
51Q1TC = 1

Winding 2
Phase Time Overcurrent
3.3.114. 51P2P Winding 2 Phase Time Overcurrent Trip Level (Amperes)
Este ajuste define a grandeza de operação da unidade de
sobrecorrente de fase de tempo inverso do enrolamento 2.
51P2P: OFF, 0,50 A a 16,00 A.

� Pickup do Elemento 51P2P
Essa função será usada para a proteção de sobrecorrente de
fase temporizada do enrolamento secundário do transformador, a
qual deverá atender as seguintes condições:


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



107/247
• Ser sensível para defeitos entre fases no lado de 13,8 kV.

[ ]sec 85,0251 A
RTC
I
PP MÍNφφ
×≤
A ,1051
5/2000
866,000,8200
85,0251 =
×
×≤PP

• Liberar 110% da potência do transformador.
3
1,1
251
××
×
≥
KVRTC
KVA
PP
APP 75,5
38,135/2000
1,150000
251 =
××
×
≥

• Estar coordenado com as proteções de sobrecorrente do lado
de 13,8 KV.

51P2P adotado = 6,0 A

� Potência Liberada (MVA)
[ ]MVAPPRTCKVP 2513 ×××=

MVAP 36,570,65/200038,13 =×××=

AJUSTES
51P2P = 6,00

3.3.115. 51P2C Winding 2 Phase Time Overcurrent Curve Selection
Este ajuste define a característica de inversidade da curva
utilizada para a unidade de sobrecorrente de fase do enrolamento
2.
51P2C: U1 a U5; C1 a C5.
Nesse exemplo será adotada a curva com característica Muito

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



108/247
Inversa (C2) padrão IEC, para a unidade de sobrecorrente de
fase de tempo inverso.

� Equação da curva Muito Inversa (C2)
][
)0,1(
5,13
seg
M
TDT =
−
×=

AJUSTES
51P2C = C2

3.3.116. 51P2TD Winding 2 Phase Time Overcurrent Time Dial
Este ajuste define a curva de tempo utilizada.
51P2TD: 0,50 a 15,00 para curvas U1 a U5 e 0,05 a 1,00 para
curvas C1 a C5.
Será adotado o Time-Dial 0,20 para a curva Muito Inversa.

� Tempos de operação esperados:
Condição de curto-circuito máximo:
PPRTC
I
M MÁX
251
3
×
=
φ

87,4
00,65/2000
00,11700
=
×
=M
segT 70,0
)0,187,4(
5,13
20,0 =





−
×=

Condição de curto-circuito normal:
PPRTC
I
M NOR
251
3
×
=
φ


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



109/247
08,4
00,65/2000
00,9800
=
×
=M
segT 90,0
)0,108,4(
5,13
20,0 =





−
×=

Condição de curto-circuito mínimo:
PPRTC
I
M MÍN
251
3
×
=
φ

42,3
00,65/2000
00,8200
=
×
=M
segT 10,1
)0,142,3(
5,13
20,0 =





−
×=

AJUSTES
51P2TD = 0,20

3.3.117. 51P2RS Winding 2 Phase Time Overcurrent Electromechanical
Reset Delay
Este ajuste define se o reset do elemento de tempo inverso será
instantâneo – N - ou seguirá equação, conforme característica de
relé eletromecânico – Y.
51P2RS: Y, N.

AJUSTES
51P2RS = N

3.3.118. 51P2CT Winding 2 Constant Time Adder (Seconds)
Este ajuste adiciona uma constante de tempo, quando se quer
modificar a característica da curva selecionada.
51P2CT: 0,00 a 1,00 segundo.
Nesse exemplo essa função não será usada.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



110/247

AJUSTES
51P2CT = 0,00

3.3.119. 51P2MR Winding 2 Minimum Response Time (Seconds)
Este ajuste adiciona um tempo de resposta mínimo, quando se
quer tempos mais lentos na atuação da unidade de sobrecorrente
de fase.
51P2MR: 0,00 a 1,00 segundo.
Nesse exemplo essa função não será usada.

AJUSTES
51P2MR = 0,00

3.3.120. 51P2TC Winding 2 Maximum Phase Time Overcurrent Torque
Control (SELogic)
Este ajuste define o controle de torque da unidade de
sobrecorrente de fase de tempo inverso.
51P2TC: SELogic Equation.
Não haverá controle de torque para esse elemento.

AJUSTES
51P2TC = 1

Residual Time Overcurrent
3.3.121. 51G2P Winding 2 Residual Time Overcurrent Trip Level
(Amperes)
Este ajuste define a grandeza de operação da unidade de
sobrecorrente residual de tempo inverso do enrolamento 2.
51G2P: OFF, 0,50 A a 16,0 A.
Nesse exemplo essa função não será usada.

AJUSTES

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



111/247
51G2P = OFF

3.3.122. 51G2C Winding 2 Residual Time Overcurrent Curve Selection
Este ajuste define a característica de inversidade da curva utilizada
para a unidade de sobrecorrente residual do enrolamento 2.
51G2C: U1 a U5; C1 a C5.
Como não será usada a unidade de sobrecorrente residual de
tempo inverso, essa função está desabilitada.

AJUSTES
51G2C = C2

3.3.123. 51G2TD Winding 2 Residual Time Overcurrent Time Dial
Este ajuste define a curva de tempo utilizada.
51G2TD: 0,50 a 15,00 para curvas U1 a U5 e 0,05 a 1,00 para
curvas C1 a C5.
Como não será usada a unidade de sobrecorrente residual de
tempo inverso, essa função está desabilitada.

AJUSTES
51G2TD = 1,00

3.3.124. 51G2RS Winding 2 Residual Time Overcurrent Electromechanical
Reset Delay
Este ajuste define se o reset do elemento de tempo inverso será
instantâneo – N - ou seguirá equação, conforme característica de
relé eletromecânico – Y.
51G2RS: Y, N.
Como não será usada a unidade de sobrecorrente residual de
tempo inverso, essafunção está desabilitada.

AJUSTES
51G2RS = N


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



112/247
3.3.125. 51G2CT Winding 2 Constant Time Adder (Seconds)
Este ajuste adiciona uma constante de tempo, quando se quer
modificar a característica da curva selecionada.
51G2CT: 0,00 a 1,00 segundo.
Como não será usada a unidade de sobrecorrente residual de
tempo inverso, essa função está desabilitada.

AJUSTES
51G2CT = 0,00

3.3.126. 51G2MR Winding 1 Minimum Response Time (Seconds)
Este ajuste adiciona um tempo de resposta mínimo, quando se
quer tempos mais lentos na atuação da unidade de sobrecorrente
residual.
51G2MR: 0,00 a 1,00 segundo.
Como não será usada a unidade de sobrecorrente residual de
tempo inverso, essa função está desabilitada.

AJUSTES
51G2MR = 0,00

3.3.127. 51G2TC Winding 2 Residual Time Overcurrent Torque Control
(SELogic)
Este ajuste define o controle de torque da unidade de
sobrecorrente residual de tempo inverso.
51G2TC: SELogic Equation.
Como não será usada a unidade de sobrecorrente residual de
tempo inverso, essa função está desabilitada.

AJUSTES
51G2TC = 1


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



113/247
Negative Sequence Time Overcurrent
3.3.128. 51Q2P Winding 2 Negative-Sequence Time Overcurrent Trip
Level (Amperes)
Este ajuste define a grandeza de operação da unidade de
sobrecorrente de seqüência negativa de tempo inverso do
enrolamento 2.
51Q2P: OFF, 0,50 A a 16,0 A.
Nesse exemplo essa função não será usada.

AJUSTES
51Q2P = OFF

3.3.129. 51Q2C Winding 2 Negative-Sequence Time Overcurrent Curve
Selection
Este ajuste define a característica de inversidade da curva
utilizada para a unidade de sobrecorrente seqüência negativa do
enrolamento 2.
51Q2C: U1 a U5; C1 a C5.
Como não será usada a unidade de sobrecorrente de seqüência
negativa de tempo inverso, essa função está desabilitada.

AJUSTES
51Q2C = C2

3.3.130. 51Q2TD Winding 2 Negative-Sequence Time Overcurrent Time
Dial
Este ajuste define a curva de tempo utilizada.
51Q2TD: 0,50 a 15,00 para curvas U1 a U5 e 0,05 a 1,00 para
curvas C1 a C5.
Como não será usada a unidade de sobrecorrente de seqüência
negativa de tempo inverso, essa função está desabilitada.

AJUSTES
51Q2TD = 0,30


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



114/247
3.3.131. 51Q2RS Winding 2 Negative-Sequence Time Overcurrent
Electromechanical Reset Delay
Este ajuste define se o reset do elemento de tempo inverso será
instantâneo – N - ou seguirá equação, conforme característica de
relé eletromecânico – Y.
51Q2RS: Y, N.
Como não será usada a unidade de sobrecorrente de seqüência
negativa de tempo inverso, essa função está desabilitada.

AJUSTES
51Q2RS = N

3.3.132. 51Q2CT Winding 2 Constant Time Adder (Seconds)
Este ajuste adiciona uma constante de tempo, quando se quer
modificar a característica da curva selecionada.
51Q2CT: 0,00 a 1,00 segundo.
Como não será usada a unidade de sobrecorrente de seqüência
negativa de tempo inverso, essa função está desabilitada.

AJUSTES
51Q2CT = 0,00

3.3.133. 51Q2MR Winding 2 Minimum Response Time (Seconds)
Este ajuste adiciona um tempo de resposta mínimo, quando se
quer tempos mais lentos na atuação da unidade de sobrecorrente
de seqüência negativa.
51Q2MR: 0,00 a 1,00 segundo.
Como não será usada a unidade de sobrecorrente de seqüência
negativa de tempo inverso, essa função está desabilitada.

AJUSTES
51Q2MR = 0,00

3.3.134. 51Q2TC Negative-Sequence Time Overcurrent Torque Control
(SELogic)
Este ajuste define o controle de torque do elemento de
sobrecorrente de seqüência negativa de tempo inverso.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



115/247
51Q2TC: SELogic Equation.
Como não será usada a unidade de sobrecorrente de seqüência
negativa de tempo inverso, essa função está desabilitada.

AJUSTES
51Q2TC = 1

Neutral Time Overcurrent
3.3.135. 51N1P Neutral Time Overcurrent Trip Level (Amperes)
Este ajuste define a grandeza de operação do elemento 1 de
sobrecorrente de neutro de tempo inverso.
51N1P: OFF, 0,10 A a 3,20 A.
Nesse exemplo essa função não será usada.

AJUSTES
51N1P = OFF

3.3.136. 51N1C Neutral Time Overcurrent Curve Selection
Este ajuste define a característica de inversidade da curva
utilizada para o elemento 1 de sobrecorrente de neutro.
51N1C: U1 a U5; C1 a C5.
Como não será usada a unidade de sobrecorrente de neutro de
tempo inverso, essa função está desabilitada.

AJUSTES
51N1C = C2

3.3.137. 51N1TD Neutral Time Overcurrent Time Dial
Este ajuste define a curva de tempo utilizada.
51N1TD: 0,50 a 15,00 para curvas U1 a U5 e 0,05 a 1,00 para
curvas C1 a C5.
Como não será usada a unidade de sobrecorrente de neutro de

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



116/247
tempo inverso, essa função está desabilitada.

AJUSTES
51N1TD = 0,80

3.3.138. 51N1RS Neutral Time Overcurrent Electromechanical Reset
Delay
Este ajuste define se o reset do elemento de tempo inverso será
instantâneo – N - ou seguirá equação, conforme característica de
relé eletromecânico – Y.
51N1RS: Y, N.
Como não será usada a unidade de sobrecorrente de neutro de
tempo inverso, essa função está desabilitada.

AJUSTES
51N1RS = N

3.3.139. 51N1CT Neutral Constant Time Adder (Seconds)
Este ajuste adiciona uma constante de tempo, quando se quer
modificar a característica da curva selecionada.
51N1CT: 0,00 a 1,00 segundo.
Como não será usada a unidade de sobrecorrente de neutro de
tempo inverso, essa função está desabilitada.

AJUSTES
51N1CT = 0,00

3.3.140. 51N1MR Neutral Minimum Response Time (Seconds)
Este ajuste adiciona um tempo de resposta mínimo, quando sequer tempos mais lentos na atuação do elemento de
sobrecorrente de neutro.
51N1MR: 0,00 a 1,00 segundo.
Como não será usada a unidade de sobrecorrente de neutro de
tempo inverso, essa função está desabilitada.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



117/247

AJUSTES
51N1MR = 0,00

3.3.141. 51N1TC Neutral Time Overcurrent Torque Control (SELogic)
Este ajuste define o controle de torque do elemento 1 de
sobrecorrente de neutro de tempo inverso.
51N1TC: SELogic Equation.
Como não será usada a unidade de sobrecorrente de neutro de
tempo inverso, essa função está desabilitada.

AJUSTES
51N1TC = 1

RTD (Resistance Temperature Device)
3.3.142. E49RTD RTD Enable
Este ajuste define se a medição de temperatura estará disponível
através das 12 entradas externas de RTD´s (módulo SEL-2600)
ou das 10 entradas de RTD´s com cartão interno.
E49RTD: EXT, NONE.

AJUSTES
E49RTD = EXT

RTD 1 a 12
3.3.143. RTDnLOC RTDn Location
Este ajuste define na entrada n (com n de 1 a 12), a localização
no transformador onde será monitorada a temperatura: ambiente
(AMB) ou outros pontos (OTH).

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



118/247
RTDnLOC: OFF, AMB, OTH.

AJUSTES
RTDnLOC = OTH

3.3.144. RTDnNAM RTDn Identifier (10 characters)
Este ajuste identifica o local de cada monitoramento de RTD.
RTDnNAM: 10 caracteres.

AJUSTES
RTDnNAM = XFRMR1 OIL

3.3.145. RTDnTY RTDn Type
Este ajuste define na entrada n (com n de 1 a 12), o tipo do RTD
configurável: 100-ohm platina (PT100), 100-ohm níquel (NI100),
120-ohm níquel (NI120) ou 10-ohm cobre (CU10).
RTDnTY: PT100, NI100, NI120, CU10.

AJUSTES
RTDnTY = PT100

3.3.146. TRTMPn RTDn Trip Pickup (oC)
Este ajuste define a grandeza de operação para trip da
temperatura na entrada n (com n de 1 a 12).
TRTMPn: OFF, 1,00 a 250,00 oC

AJUSTES
TRTMPn = OFF

3.3.147. ALTMPn RTDn Alarm Pickup (oC)
Este ajuste define a grandeza de operação para alarme da
temperatura na entrada n (com n de 1 a 12).
ALTMPn: OFF, 1,00 a 250,00 oC

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



119/247

AJUSTES
ALTMPn = OFF

Under/Over Voltage Elements
Phase Undervoltage

Figura 15 – iµÖáÅ~=Çoë=bäÉãÉåíoë=ÇÉ=pìÄíÉåë©o=iµÖáÅ~=Çoë=bäÉãÉåíoë=ÇÉ=pìÄíÉåë©o=iµÖáÅ~=Çoë=bäÉãÉåíoë=ÇÉ=pìÄíÉåë©o=iµÖáÅ~=Çoë=bäÉãÉåíoë=ÇÉ=pìÄíÉåë©o=ÇÉ=c~ëÉÇÉ=c~ëÉÇÉ=c~ëÉÇÉ=c~ëÉ====

Element 1
3.3.148. 27P1P Phase Undervoltage Trip Level (Volts)
Este ajuste define a partida do elemento 1 de subtensão de fase.
27P1P: OFF, 12,50 a 300,00 Volts.
Nesse exemplo essa função não será usada.

AJUSTES
27P1P = OFF

3.3.149. 27P1D Phase Undervoltage Trip Delay (Seconds)
Este ajuste define o tempo de retardo do elemento 1 de

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



120/247
subtensão de fase.
27P1D: 0,00 a 120,00 segundos.
Como não será usado o elemento 1 de subtensão de fase, essa
função está desabilitada.

AJUSTES
27P1D = 0,00

Element 2
3.3.150. 27P2P Phase Undervoltage Trip Level (Volts)
Este ajuste define a partida do elemento 2 de subtensão de fase.
27P2P: OFF, 12,50 a 300,00 Volts.
Nesse exemplo essa função não será usada.

AJUSTES
27P2P = OFF

3.3.151. 27P2D Phase Undervoltage Trip Delay (Seconds)
Este ajuste define o tempo de retardo do elemento 2 de
subtensão de fase.
27P2D: 0,00 a 120,00 segundos.
Como não será usado o elemento 2 de subtensão de fase, essa
função está desabilitada.

AJUSTES
27P2D = 0,00

Phase Overvoltage

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



121/247

Figura 16 – iµÖáÅ~=Çoë=bäÉãÉåíoë=ÇÉ=poÄêÉíÉåë©o=iµÖáÅ~=Çoë=bäÉãÉåíoë=ÇÉ=poÄêÉíÉåë©o=iµÖáÅ~=Çoë=bäÉãÉåíoë=ÇÉ=poÄêÉíÉåë©o=iµÖáÅ~=Çoë=bäÉãÉåíoë=ÇÉ=poÄêÉíÉåë©o=ÇÉ=c~ëÉÇÉ=c~ëÉÇÉ=c~ëÉÇÉ=c~ëÉ====
====
Element 1
3.3.152. 59P1P Phase Overvoltage Trip Level (Volts)
Este ajuste define a partida do elemento 1 de sobretensão de
fase.
59P1P: OFF, 12,50 a 300,00 Volts.
Nesse exemplo essa função não será usada.

AJUSTES
59P1P = OFF

3.3.153. 59P1D Phase Overvoltage Trip Delay (Seconds)
Este ajuste define o tempo de retardo do elemento 1 de
sobretensão de fase.
59P1D: 0,00 a 120,00 segundos.
Como não será usado o elemento 1 de sobretensão de fase,
essa função está desabilitada.

AJUSTES
59P1D = 0,00


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



122/247
Element 2
3.3.154. 59P2P Phase Overvoltage Trip Level (Volts)
Este ajuste define a partida do elemento 2 de sobretensão de
fase.
59P2P: OFF, 12,50 a 300,00 Volts.
Nesse exemplo essa função não será usada.

AJUSTES
59P2P = OFF

3.3.155. 59P2D Phase Overvoltage Trip Delay (Seconds)
Este ajuste define o tempo de retardo do elemento 2 de
sobretensão de fase.
59P2D: 0,00 a 120,00 segundos.
Como não será usado o elemento 2 de sobretensão de fase,
essa função está desabilitada.

AJUSTES
59P2D = 0,00

Negative-Sequence Overvoltage

Figura 17 – iµÖáÅ~=Çoë=bäÉãÉåíoë=ÇÉ=poÄêÉíÉåë©o=ÇÉ=pÉèΩÆåiµÖáÅ~=Çoë=bäÉãÉåíoë=ÇÉ=poÄêÉíÉåë©o=ÇÉ=pÉèΩÆåiµÖáÅ~=Çoë=bäÉãÉåíoë=ÇÉ=poÄêÉíÉåë©o=ÇÉ=pÉèΩÆåiµÖáÅ~=Çoë=bäÉãÉåíoë=ÇÉ=poÄêÉíÉåë©o=ÇÉ=pÉèΩÆåÅá~=kÉÖ~íáî~Åá~=kÉÖ~íáî~Åá~=kÉÖ~íáî~Åá~=kÉÖ~íáî~====
====
Element 1
3.3.156. 59Q1P Negative -Sequence Overvoltage Trip Level (Volts)
Este ajuste define a partida do elemento 1 de sobretensão de

 Rodovia Campinas Mogi-Mirim(SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



123/247
seqüência negativa.
59Q1P: OFF, 12,50 a 300,00 Volts.
Nesse exemplo essa função não será usada.

AJUSTES
59Q1P = OFF

3.3.157. 59Q1D Negative -Sequence Overvoltage Trip Delay (Seconds)
Este ajuste define o tempo de retardo do elemento 1 de
sobretensão de seqüência negativa.
59Q1D: 0,00 a 120,00 segundos.
Como não será usado o elemento 1 de sobretensão de
seqüência negativa, essa função está desabilitada.

AJUSTES
59Q1D = 0,00
====
Element 2
3.3.158. 59Q2P Negative -Sequence Overvoltage Trip Level (Volts)
Este ajuste define a partida do elemento 2 de sobretensão de
seqüência negativa.
59Q2P: OFF, 12,50 a 300,00 Volts.
Nesse exemplo essa função não será usada.

AJUSTES
59Q2P = OFF

3.3.159. 59Q2D Negative -Sequence Overvoltage Trip Delay (Seconds)
Este ajuste define o tempo de retardo do elemento 2 de
sobretensão de seqüência negativa.
59Q2D: 0,00 a 120,00 segundos.
Como não será usado o elemento 2 de sobretensão de
seqüência negativa, essa função está desabilitada.

AJUSTES

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



124/247
59Q2D = 0,00

V/Hz Elements
Quando um transformador opera com tensão acima da nominal ou
freqüência muito baixa, o seu núcleo trabalha sobreexcitado. O fluxo
magnético é forçado a circular nas partes metálicas não laminadas,
aquecendo-o a temperaturas inaceitáveis. A sobreexcitação não é um
defeito do transformador, mas uma condição operativa anormal do sistema
elétrico de potência. Uma análise da corrente durante a sobreexcitação
mostra uma corrente harmônica de 5a ordem. A sobreexcitação provoca um
aumento drástico da corrente de excitação. Para uma sobretensão de 20 %
a corrente de excitação aumenta cerca de 10 vezes a corrente de excitação
normal.

Figura 18 – iµÖáÅ~=ÇiµÖáÅ~=ÇiµÖáÅ~=ÇiµÖáÅ~=Çoë=bäÉãÉåíoë=ÇÉ=soäíëLeÉêíòoë=bäÉãÉåíoë=ÇÉ=soäíëLeÉêíòoë=bäÉãÉåíoë=ÇÉ=soäíëLeÉêíòoë=bäÉãÉåíoë=ÇÉ=soäíëLeÉêíò====

3.3.160. E24 Enable V/Hz Protection
Este ajuste define se a proteção de sobreexcitação (Volts/Hertz)
do relé estará habilitada para operação.
E24: Y, N.


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



125/247
AJUSTES
E24 = Y

3.3.161. 24WDG Transformer Winding Connection
Este ajuste determina o tipo de ligação do enrolamento do
transformador, onde será medida a tensão para a função
Volts/Hertz.
24WDG: DELTA, WYE.

AJUSTES
24WDG = WYE

3.3.162. 24TC 24 Element Torque Control (SELogic)
Este ajuste define o controle de torque para a função Volts/Hertz.
Caso não se queira adotar nenhum controle de torque específico,
deve-se ajustar o elemento de torque para lógica 1
24TC: SELogic Equation.

AJUSTES
24TC = 1

Level 1
3.3.163. 24D1P Level 1 V/Hz Pickup (%)
Este ajuste define a grandeza de operação da função Volts/Hertz
para o nível 1.
24D1P: 100 a 200 %.

AJUSTES
24D1P = 105

3.3.164. 24D1D Level 1 Time Delay (Seconds)
Este ajuste define o tempo de retardo da função Volts/Hertz para
o nível 1.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



126/247
24D1D: 0,04 a 400,00 segundos.

AJUSTES
24D1D = 1,00

Level 2
3.3.165. 24CCS Level 2 Composite Curve Shape
Este ajuste define o formato da curva do elemento composto da
função Volts/Hertz para o nível 2.
24CCS: OFF, DD, ID, I, U.
DD: o elemento com característica de tempo definido
opera com até dois níveis de pickup e temporização
24D2Pn e 24D2Dn (n = 1 ou 2).
ID: o elemento com característica combinada de tempo
inverso e tempo definido opera com pickup de 24IP
(tempo inverso) e 24D2P2 (tempo definido). Os
ajustes 24IC e 24ITD definem a curva de tempo
inverso.
I: o elemento com característica de tempo inverso
definido pelos ajustes 24IP, 24IC e 24ITD.
U: o elemento com característica definida pelo usuário
de tempo inverso, com um pickup de 24IP. A curva
do usuário deve ser elaborada usando o Software
SEL-5806. Este programa usa mapeamento
individual de pontos para fazer uma curva para
qualquer característica de transformador.

AJUSTES
24CCS = ID

3.3.166. 24IP Level 2 Inverse Time Pickup (%)
Este ajuste define a grandeza de operação de tempo inverso da
função Volts/Hertz para o nível 2.
24IP: 100 a 200 %.

AJUSTES
24IP = 105

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



127/247

3.3.167. 24IC Level 2 Inverse Time Curve
Este ajuste define a característica de inversidade da curva utilizada
para a função Volts/Hertz para o nível 2.
24IC: 0,5, 1,0, 2,0.

AJUSTES
24IC = 2,0

3.3.168. 24ITD Level 2 Inverse Time Factor (Seconds)
Este ajuste define o fator de tempo inverso da curva 24IC.
24ITD: 0,1 a 10,0 segundos.

AJUSTES
24ITD = 0,1

3.3.169. 24D2P1 Level 2 Pickup 1 (%)
Este ajuste define a grandeza de operação de tempo definido do
elemento 1 da função Volts/Hertz para o nível 2.
24D2P1: 100 a 200 %.

AJUSTES
24D2P1= 175

3.3.170. 24D2D1 Level 2 Time Delay 1 (Seconds)
Este ajuste define o tempo de retardo para operação de tempo
definido do elemento 1 da função Volts/Hertz para o nível 2.
24D2D1: 0,04 a 400,00 segundos.

AJUSTES
24D2D1= 3,00


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



128/247
3.3.171. 24D2P2 Level 2 Pickup 2 (%)
Este ajuste define a grandeza de operação de tempo definido do
elemento 2 da função Volts/Hertz para o nível 2.
24D2P2:100 a 200 %.

AJUSTES
24D2P2= 176

3.3.172. 24D2D2 Level 2 Time Delay 2 (Seconds)
Este ajuste define o tempo de retardo para operação de tempo
definido do elemento 2 da função Volts/Hertz para o nível 2.
24D2D2: 0,04 a 400,00 segundos.

AJUSTES
24D2D2= 3,00

3.3.173. 24CR Level 2 Reset Time (Seconds)
Este ajuste define o tempo de reinicialização elemento composto
da função Volts/.
24CR: 0,00 a 400,00 segundos.

AJUSTES
24CR = 240,00

Power Elements
O SEL-787 com entradas de tensão opcionais fornece dois elementos de
potência para detecção dos níveis do fluxo de potência ativa (Watts) ou
reativa (VARs), positivo ou negativo. Cada elemento de potência tem um
ajuste temporizado de tempo-definido.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



129/247

Figura 19 – iµÖáÅ~=Çoë=biµÖáÅ~=Çoë=biµÖáÅ~=Çoë=biµÖáÅ~=Çoë=bäÉãÉåíoë=qêáÑ•ëáÅoë=ÇÉ=moíÆåÅá~äÉãÉåíoë=qêáÑ•ëáÅoë=ÇÉ=moíÆåÅá~äÉãÉåíoë=qêáÑ•ëáÅoë=ÇÉ=moíÆåÅá~äÉãÉåíoë=qêáÑ•ëáÅoë=ÇÉ=moíÆåÅá~====

3.3.174. EPWR Enable Three Phase Power Elements
Este ajuste define se os elementos de potência trifásicos serão
habilitados. Se escolher 3P1 será habilitado apenas um elemento,
escolhendo 3P2 serão habilitados ambos os elementos.
EPWR: N, 3P1, 3P2.
Nesse exemplo essa função não será usada.

AJUSTES
EPWR = N

Element 1
3.3.175. 3PWR1P Three Phase Power Element Pickup (VA)
Este ajuste define grandeza de operação do elemento 1, para
detecção dos níveis de fluxo de potência.
3PWR1P: OFF, 0,2 a 1300,0 VA.
Como não serão usados os elementos de potência trifásicos,
essa função está desabilitada.

AJUSTES
3PWR1P = OFF


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



130/247
3.3.176. PWR1T Power Element Type
Este ajuste define se o elemento 1 irá detectar os níveis do fluxo
de potência ativa (Watts) ou reativa (VARs), positivo ou negativo.
PWR1T: +WATTS, -WATTS, +VARS, -VARS.
Como não serão usados os elementos de potência trifásicos,
essa função está desabilitada.

AJUSTES
PWR1T = +VARS

3.3.177. PWR1D Power Element Time Delay (Seconds)
Este ajuste define o tempo de retardo do elemento 1 de potência
trifásico.
PWR1D: 0,0 a 240,0 segundos.
Como não serão usados os elementos de potência trifásicos,
essa função está desabilitada.

AJUSTES
PWR1D = 0,0

Element 2
3.3.178. 3PWR2P Three Phase Power Element Pickup (VA)
Este ajuste define grandeza de operação do elemento 2, para
detecção dos níveis de fluxo de potência.
3PWR2P: OFF, 0,2 a 1300,0 VA.
Como não serão usados os elementos de potência trifásicos,
essa função está desabilitada.

AJUSTES
3PWR2P = OFF

3.3.179. PWR2T Power Element Type
Este ajuste define se o elemento 2 irá detectar os níveis do fluxo

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



131/247
de potência ativa (Watts) ou reativa (VARs), positivo ou negativo.
PWR2T: +WATTS, -WATTS, +VARS, -VARS.
Como não serão usados os elementos de potência trifásicos,
essa função está desabilitada.

AJUSTES
PWR2T = +VARS

3.3.180. PWR2D Power Element Time Delay (Seconds)
Este ajuste define o tempo de retardo do elemento 2 de potência
trifásico.
PWR2D: 0,0 a 240,0 segundos.
Como não serão usados os elementos de potência trifásicos,
essa função está desabilitada.

AJUSTES
PWR2D = 0,0

Frequency
Quatro níveis de elementos seguros de subfreqüência (81U) ou
sobrefreqüência (81O) detectam distúrbios reais de freqüência. É possível
utilizar uma saída desses elementos, que tem ajuste de temporização
independente, para rejeição de carga ou trip da geração local. O SEL-787
efetua as medições de freqüência através da entrada de tensão (se
disponível), chaveando automaticamente para a entrada de corrente se as
tensões não estiverem disponíveis.
Pode ser implementado um esquema interno com múltiplos estágios de trip
e recomposição da freqüência em cada disjuntor, usando os vários níveis de
sub e sobrefreqüência. Este método evita o custo de fiação de um esquema
complicado de trip e controle a partir de um relé de freqüência separado.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



132/247

Figura 20 – iµÖáÅ~=Çoë=bäÉãÉåíoë=ÇÉ=pìÄLpoÄêÉÑêÉèΩÆåÅá~=iµÖáÅ~=Çoë=bäÉãÉåíoë=ÇÉ=pìÄLpoÄêÉÑêÉèΩÆåÅá~=iµÖáÅ~=Çoë=bäÉãÉåíoë=ÇÉ=pìÄLpoÄêÉÑêÉèΩÆåÅá~=iµÖáÅ~=Çoë=bäÉãÉåíoë=ÇÉ=pìÄLpoÄêÉÑêÉèΩÆåÅá~=====

3.3.181. 81D1TP Frequency 1 Trip Pickup (Hz)
Este ajuste define o elemento de freqüência de nível 1.
81D1TP: OFF, 20,0 a 70,0 Hz.
Nesse exemplo essa função será utilizada para desligamento por
subfreqüência.
HzTPD 20,5500,6092,0181 =×=

AJUSTES
81D1TP = 55,2

3.3.182. 81D1TD Frequency 1 Trip Delay (Seconds)
Este ajuste define o tempo de retardo do elemento de freqüência
de nível 1.
81D1TD: 0,0 a 240,0 segundos.
O tempo de retardo para desligamento por subfreqüência será
1,0 seg.

AJUSTES
81D1TD = 1,0

3.3.183. 81D2TP Frequency 2 Trip Pickup (Hz)
Este ajuste define o elemento de freqüência de nível 2.
81D2TP: OFF, 20,0 a 70,0 Hz.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



133/247
Nesse exemplo essa função será utilizada para alarme por
subfreqüência.
HzTPD 80,5800,6098,0281 =×=

AJUSTES
81D2TP = 58,8

3.3.184. 81D2TD Frequency 2 Trip Delay (Seconds)
Este ajuste define o tempo de retardo do elemento de freqüência
de nível 2.
81D2TD: 0,0 a 240,0 segundos.
O tempo de retardo para alarme por subfreqüência será 1,0 seg.

AJUSTES
81D2TD = 1,0

3.3.185. 81D3TP Frequency 3 Trip Pickup (Hz)
Este ajuste define o elemento de freqüência de nível 3.
81D3TP: OFF, 20,0 a 70,0 Hz.
Nesse exemplo essa função será utilizada para desligamento por
sobrefreqüência.
HzTPD 00,6600,6010,1381 =×=

AJUSTES
81D3TP = 66,0

3.3.186. 81D3TD Frequency 3 Trip Delay (Seconds)
Este ajuste defineo tempo de retardo do elemento de freqüência
de nível 3.
81D3TD: 0,0 a 240,0 segundos.
Não haverá retardo para desligamento por sobrefreqüência.

AJUSTES

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



134/247
81D3TD = 0,0

3.3.187. 81D4TP Frequency 4 Trip Pickup (Hz)
Este ajuste define o elemento de freqüência de nível 4.
81D4TP: OFF, 20,0 a 70,0 Hz.
Nesse exemplo essa função será utilizada para alarme por
sobrefreqüência.
HzTPD 20,6100,6002,1481 =×=

AJUSTES
81D4TP = 61,2

3.3.188. 81D4TD Frequency 4 Trip Delay (Seconds)
Este ajuste define o tempo de retardo do elemento de freqüência
de nível 4.
81D4TD: 0,0 a 240,0 segundos.
O tempo de retardo para alarme por sobrefreqüência será 1,0
seg.

AJUSTES
81D4TD = 1,0

Demand Meter

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



135/247

Figura 21 – Lógica das Demanda de Corrente========

3.3.189. EDEM Enable Demand Metering
Este ajuste define se a medição de demanda será habilitada e
em qual enrolamento do transformador as correntes serão
medidas.
EDEM: OFF, W1, W2.

AJUSTES
EDEM = W1

3.3.190. DEMTY Demand Meter Type
Este ajuste define o tipo de medição de demanda; THM é a
demanda térmica e ROL é a demanda por intervalo de tempo.
DEMTY: THM, ROL.

AJUSTES
DEMTY = ROL


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



136/247
3.3.191. DMTC Demand Meter Time Constant (Minutes)
Este ajuste define a constante de tempo do medidor de demanda
de tempo.
DMTC: 5, 10, 15, 30, 60 minutos.

AJUSTES
DMTC = 15

3.3.192. PHDEMP Phase Current Demand Level (Amperes secondary)
Este ajuste define a grandeza que controlará o funcionamento do
medidor de demanda para as correntes de fase.
PHDEMP: OFF, 0,50 a 16,00 A.

AJUSTES
PHDEMP = 5,00

3.3.193. GNDEMP Residual Current Demand Level (Amperes secondary)
Este ajuste define a grandeza que controlará o funcionamento do
medidor de demanda para as correntes residuais.
GNDEMP: OFF, 0,50 a 16,00 A.

AJUSTES
GNDEMP = 1,00

3.3.194. 3I2DEMP Negative-Sequence Current Demand Level (Amperes
secondary)
Este ajuste define a grandeza que controlará o funcionamento do
medidor de demanda para as correntes de seqüência negativa.
3I2DEMP: OFF, 0,50 a 16,00 A.

AJUSTES
3I2DEMP = 1,00

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



137/247

Trip and Close Logic
Existem três conjuntos específicos de lógicas de trip no relé, todos
projetados para operar quando a equação de controle SELogic, ajustada
para alguma variável lógica TRm (m = 1, 2, XFMR) for confirmada e
desoperar quando a equação de controle SELogic ULTRm for confirmada.
A lógica de saída é o Relay word bit TRIPm. Na lógica de trip, a função de
operação tem prioridade sobre o reset ou a função de desoperação.


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



138/247
Figura 22 – Lógica de Trip========
====
3.3.195. TDURD Minimum Trip Time (Seconds)
É o mínimo tempo que o contato de trip permanecerá fechado,
independentemente do tempo que a função de proteção
permaneceu atuada.
TDURD: 0,0 a 400,0 segundos.

AJUSTES
TDURD = 0,5

3.3.196. TRXFMR Trip XFMR Equation (SELogic)
Este ajuste define os elementos que irão gerar trip sem verificar
outras condições e atuarão diretamente no relé de bloqueio do
transformador (86T).
TRXFMR: SELogic Equation.

AJUSTES
TRXFMR = 87R OR 87U

3.3.197. REMTRIP Remote Trip (SELogic)
Este ajuste define os elementos (Relay Word bits ou equação
SELogic) que irão gerar trip remoto.
REMTRIP: SELogic Equation.
Nesse exemplo essa função não será usada.

AJUSTES
REMTRIP = 0

3.3.198. ULTRXFMR Unlatch Trip XFMR (SELogic)
Este ajuste define os elementos que irão gerar a abertura do
circuito de trip (retirada do selo para variável trip passar para
lógica 0) do relé de bloqueio do transformador (86T).
ULTRXFMR: SELogic Equation.


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



139/247
AJUSTES
ULTRXFMR = NOT (87R OR 87U)

Element 1
3.3.199. CFD1 Close 1 Failure Time Delay (Seconds)
Este tempo define a duração máxima do sinal que comandará o
fechamento do disjuntor 1. Transcorrido este tempo, haverá
indicação de falha de fechamento do disjuntor 1.
CFD1: 0,0 a 400,0 segundos.

Figura 23 – Lógica de Fechamento do Disjuntor 1========

Considerando o tempo máximo de fechamento do disjuntor de
138 kV em 100 ms e considerando uma margem de segurança
de 100 ms, temos 200 ms.

AJUSTES
CFD1 = 0,2

3.3.200. TR1 Trip 1 Equation (SELogic)
Este ajuste define os elementos que irão gerar trip no disjuntor 1
sem verificar outras condições.
TR1: SELogic Equation.


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



140/247
AJUSTES
TR1 = 50P11P OR 50G11T OR 51P1T OR
50GREF1 OR 81D1T OR 81D3T

3.3.201. ULTRIP1 Unlatch Trip 1 (SELogic)
Este ajuste define os elementos que irão gerar a abertura docircuito de trip 1 (retirada do selo para variável trip passar para
lógica 0).
ULTRIP1: SELogic Equation.

AJUSTES
ULTRIP1 = NOT (51P1P OR 52A1)

3.3.202. 52A1 Breaker 1 Status (SELogic)
Este ajuste define a indicação de estado do disjuntor 1. É
associado a uma entrada binária do relé conectada a um contato
auxiliar tipo “a” do disjuntor 1.
52A1: SELogic Equation.

AJUSTES
52A1 = IN302

3.3.203. CL1 Close 1 Equation (SELogic)
Este ajuste define as condições para fechamento do disjuntor 1,
diferentes do comando CLOSE. Será ajustada para fechamento
manual via Comando Remoto de Fechamento (CC1), Chave
Local/Remoto (IN101), Comando Local de Fechamento –
Pushbutton 03 (PB03), Estado da Seccionadora – contato NA
(IN102) e Estado da Seccionadora – contato NF (IN301).
CL1: SELogic Equation..

AJUSTES
CL1 = (CC1 AND IN101 OR PB03 AND NOT
IN101) AND IN102 AND NOT IN301

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



141/247

3.3.204. ULCL1 Unlatch Close 1 (SELogic)
Este ajuste define as condições para abertura de contato de
fechamento do disjuntor 1. Normalmente, este ajuste é feito para
os WORD BIT TRIP1 e TRIPXFMR. Isto previne que o comando
CLOSE permaneça ativo quando os comandos TRIP1 ou
TRIPXFMR são ativados.
ULCL1: SELogic Equation.

AJUSTES
ULCL1 = TRIP1 OR TRIPXFMR

Element 2
3.3.205. CFD2 Close 2 Failure Time Delay (Seconds)
Este tempo define a duração máxima do sinal que comandará o
fechamento do disjuntor 2. Transcorrido este tempo, haverá
indicação de falha de fechamento do disjuntor 2. A lógica de
fechamento é semelhante à do disjuntor 1 (Figura 23).
CFD2: 0,0 a 400,0 segundos.
Considerando o tempo máximo de fechamento do disjuntor de
13,8 kV em 150 ms e considerando uma margem de segurança
de 150 ms, temos 300 ms.

AJUSTES
CFD2 = 0,3

3.3.206. TR2 Trip 2 Equation (SELogic)
Este ajuste define os elementos que irão gerar trip no disjuntor 2
sem verificar outras condições.
TR2: SELogic Equation.

AJUSTES
TR2 = 51P2T


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



142/247
3.3.207. ULTRIP2 Unlatch Trip 2 (SELogic)
Este ajuste define os elementos que irão gerar a abertura do
circuito de trip 2 (retirada do selo para variável trip passar para
lógica 0).
ULTRIP2: SELogic Equation.

AJUSTES
ULTRIP2 = NOT (51P2P OR 52A2)

3.3.208. 52A2 Breaker 2 Status (SELogic)
Este ajuste define a indicação de estado do disjuntor 2. É
associado a uma entrada binária do relé conectada a um contato
auxiliar tipo “a” do disjuntor 2.
52A2: SELogic Equation.

AJUSTES
52A2 = IN303

3.3.209. CL2 Close 2 Equation (SELogic)
Este ajuste define as condições para fechamento do disjuntor 2,
diferentes do comando CLOSE. Será ajustada para fechamento
manual via Comando Remoto de Fechamento (CC2) com a
Chave Local/Remoto (IN101).
CL2: SELogic Equation.

AJUSTES
CL2 = CC2 OR IN101

3.3.210. ULCL2 Unlatch Close 2 (SELogic)
Este ajuste define as condições para abertura de contato de
fechamento do disjuntor 2. Normalmente, este ajuste é feito para
os WORD BIT TRIP2 e TRIPXFMR. Isto previne que o comando
CLOSE permaneça ativo quando os comandos TRIP2 ou

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



143/247
TRIPXFMR são ativados.
ULCL2: SELogic Equation.

AJUSTES
ULCL2 = TRIP2 OR TRIPXFMR

Logic 1
SELogic Enables
3.3.211. ELAT SELogic Latches
Este ajuste define se os biestáveis internos do relé serão
utilizados e a quantidade utilizada.
ELAT: N, 1 a 32.

AJUSTES
ELAT = N

3.3.212. ESV SELogic Variables/Timers
Este ajuste define se os temporizadores internos do relé serão
utilizados e a quantidade utilizada.
ESV: N, 1 a 32.

AJUSTES
ESV = 1

3.3.213. ESC SELogic Counters
Este ajuste define se os contadores internos do relé serão
utilizados e a quantidade utilizada.
ESC: N, 1 a 32.

AJUSTES
ESC = N


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



144/247
3.3.214. EMV SELogic Math Variables
Este ajuste define se as variáveis matemáticas do relé serão
utilizadas e a quantidade utilizada.
Nas variáveis matemáticas estão incluídas soma, subtração,
multiplicação e divisão, além das funções de comparação
analógica.
EMV: N, 1 a 32.

AJUSTES
EMV = N

SELogic Latch Bits Set / Reset
Estes ajustes definem as condições para a operação (Set) e para
desoperação (Reset) das 32 variáveis de selo do relé. Todas elas podem
ser ajustadas com variáveis lógicas SELogic, para a condição lógica 0 e
para a condição lógica 1.

Figura 24 – Diagrama Lógico dos Biestáveis========

Bit 1 a 32
3.3.215. SETnn Set Latch Bit nn (SELogic)
Este ajuste define a condição para a operação (Set) da variável
lógica de selo nn (com nn de 01 a 32).
SETnn: SELogic Equation.

3.3.216. RSTnn Reset Latch Bit nn (SELogic).
Este ajuste define a condição para a desoperação (Reset) da
variável lógica de selo nn (com nn de 1 a 32).

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



145/247
RSTnn: SELogic Equation.
Como não será usado nenhum biestáveis interno (ELAT = N),
essa função está desabilitada.

AJUSTES
SETnn = NA
RSTnn = NA

SELogic Variables and Timers
Bit 1 a 32
3.3.217. SVnnPU SELogic Variable Timer Pickup (Seconds)
Este ajuste define o tempo de pickup do temporizador nn (com nn
de 01 a 32).
SVnnPU: Os temporizadores podem ser ajustados entre 0,00 e
3000,00 segundos.

3.3.218. SVnnDO SELogic Variable Timer Dropout (Seconds)
Este ajuste define o tempo de Dropout do temporizador nn (com
nn de 01 a 32).
SVnnDO: Os temporizadores podem ser ajustados entre 0,00 e
3000,00 segundos.

3.3.219. SVnn SELogic Variable Input (SELogic)
Este ajuste define a entrada programável do temporizador nn
(com nn de 01 a 32).
É possívelprogramar cada entrada do temporizador com
qualquer elemento desejado (ex., temporizar um elemento de
corrente).
SVnn: SELogic Equation.


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



146/247
SV01: Será usado na lógica de abertura/fechamento
Local/Remoto do disjuntor 1 de 138 kV, onde o
Pushbutton 04 (PB04) é o Comando Local de Abertura
do disjuntor e (OC1) é o Comando Remoto de
Abertura.

SV01PU: Tempo de atuação: será nulo, ajuste 0,00 segundo.

SV01DO: Tempo de reset: será 400 ms, ajuste 0,40 segundo.

AJUSTES
SV01PU = 0,00
SV01DO = 0,40
SV01 = (OC1 AND IN101 OR PB04 AND
NOT IN101) AND 52A1

SELogic Counters
Counter 1 a 32
3.3.220. SCnnPV Counter Present Value
Este ajuste define os contadores internos nn (com nn de 01 a 32).
SCnnPV: 1 a 65000.
Como não será usado nenhum contador interno (ESC = N), essa
função está desabilitada.

AJUSTES
SCnnPV = 1

3.3.221. SCnnR Counter Reste Input (SELogic)
Este ajuste define a entrada que irá zerar (reset) os contadores
internos nn (com nn de 01 a 32).
SCnnR: SELogic Equation.
Como não será usado nenhum contador interno (ESC = N), essa
função está desabilitada.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



147/247

AJUSTES
SCnnR = NA

3.3.222. SCnnLD Counter Load PV Input (SELogic)
Este ajuste define a entrada dos contadores internos de carga nn
(com nn de 01 a 32).
SCnnLD: SELogic Equation.
Como não será usado nenhum contador interno (ESC = N), essa
função está desabilitada.

AJUSTES
SCnnLD = NA

3.3.223. SCnnCU Counter Count-UP Input (SELogic)
Este ajuste define a entrada os contadores internos crescentes
nn (com nn de 01 a 32).
SCnnCU: SELogic Equation.
Como não será usado nenhum contador interno (ESC = N), essa
função está desabilitada.

AJUSTES
SCnnCU = NA

3.3.224. SCnnCD Counter Count-Down Input (SELogic)
Este ajuste define a entrada os contadores internos decrescentes
nn (com nn de 01 a 32).
SCnnCD: SELogic Equation.
Como não será usado nenhum contador interno (ESC = N), essa
função está desabilitada.

AJUSTES
SCnnCD = NA


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



148/247
Math Variables
3.3.225. MVnn (SELogic)
Este ajuste define as variáveis matemáticas nn (com nn de 01 a
32).
MVnn: SELogic Equation.
Como não será usada nenhuma variável matemática (EMV = N),
essa função está desabilitada.

AJUSTES
MVnn = NA

Outputs
Slot A
OUT101
3.3.226. OUT101FS OUT101 Fail-Safe
Este ajuste define se o tipo do contato de saída OUT101 é fechado
(Fail-Safe) OUT101 = Y ou aberto (Nonfail-Safe) OUT101 = N.
OUT101FS: Y, N.

AJUSTES
OUT101 = N

3.3.227. OUT101 (SELogic)
Este ajuste define a equação lógica do contato de saída OUT101.
OUT101: SELogic Equation.
Nesse exemplo o contato de saída OUT101 será usado para o
comando de abertura do disjuntor 1 de 138 kV.

AJUSTES
OUT101 = TRIP 1 OR TRIPXFMR

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



149/247
OR SV01T

OUT102
3.3.228. OUT102FS OUT102 Fail-Safe
Este ajuste define se o tipo do contato de saída OUT102 é fechado
(Fail-Safe) OUT102 = Y ou aberto (Nonfail-Safe) OUT102 = N.
OUT102FS: Y, N.

AJUSTES
OUT102 = N

3.3.229. OUT102 (SELogic)
Este ajuste define a equação lógica do contato de saída OUT102.
OUT102: SELogic Equation.
Nesse exemplo o contato de saída OUT102 será usado para o
comando de comando de fechamento do disjuntor 1 de 138 kV.

AJUSTES
OUT102 = CLOSE1

OUT103
3.3.230. OUT103FS OUT103 Fail-Safe
Este ajuste define se o tipo do contato de saída OUT103 é fechado
(Fail-Safe) OUT103 = Y ou aberto (Nonfail-Safe) OUT103 = N.
OUT103FS: Y, N.

AJUSTES
OUT103 = N

3.3.231. OUT103 (SELogic)

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



150/247
Este ajuste define a equação lógica do contato de saída OUT103.
OUT103: SELogic Equation.
Nesse exemplo o contato de saída OUT103 será usado para
alarmes.

AJUSTES
OUT103 = HALARM OR SALARM

Slot C
OUT301
3.3.232. OUT301FS OUT301 Fail-Safe
Este ajuste define se o tipo do contato de saída OUT301 é fechado
(Fail-Safe) OUT301 = Y ou aberto (Nonfail-Safe) OUT301 = N.
OUT301FS: Y, N.

AJUSTES
OUT301 = N

3.3.233. OUT301 (SELogic)
Este ajuste define a equação lógica do contato de saída OUT301.
OUT301: SELogic Equation.
Nesse exemplo esse contato não será usado.

AJUSTES
OUT301 = 0

OUT302
3.3.234. OUT302FS OUT302 Fail-Safe
Este ajuste define se o tipo do contato de saída OUT302 é fechado
(Fail-Safe) OUT302 = Y ou aberto (Nonfail-Safe) OUT302 = N.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



151/247
OUT302FS: Y, N.

AJUSTES
OUT302 = N

3.3.235. OUT302 (SELogic)
Este ajuste define a equação lógica do contato de saída OUT302.
OUT302: SELogic Equation.
Nesse exemplo esse contato não será usado.

AJUSTES
OUT302 = 0

OUT303
3.3.236. OUT303FS OUT303 Fail-Safe
Este ajuste define se o tipo do contato de saída OUT303 é fechado
(Fail-Safe) OUT303 = Y ou aberto (Nonfail-Safe) OUT303 = N.
OUT303FS: Y, N.

AJUSTES
OUT303 = N

3.3.237. OUT303 (SELogic)
Este ajuste define a equação lógica do contato de saída OUT303.
OUT303: SELogic Equation.
Nesse exemplo esse contato não será usado.

AJUSTES
OUT303 = 0

OUT304

 Rodovia Campinas Mogi-Mirim (SP-340),Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



12/247
3. MEMÓRIA DE CÁLCULO
Os cálculos de ajustes e as parametrizações que serão definidos a seguir se
referem ao Relé SEL-787 (IN = 5,0 A – Fase e Neutro), utilizado no esquema de
proteção de um transformador de 2 enrolamentos, de 138/13,8 kV – 50,00 MVA,
ligado em estrela/delta, representado na Figura 1.

3.1. Correntes de curtos-circuitos
Os cálculos de curtos-circuitos para as condições Normal, Máxima e
Mínima de operação, estão apresentados no anexo I.

PKOKPKOKPKOKPKOK däçÄ~ädäçÄ~ädäçÄ~ädäçÄ~ä========
General
3.2.1. PHROT Phase Rotation
Este ajuste define a rotação de fase.
PHROT: ABC, ACB.

AJUSTES
PHROT = ABC

3.2.2. FNOM Rated Frequency (Hz)
Este ajuste define a freqüência nominal do sistema.
FNOM: 50, 60 Hz.

AJUSTES
FNOM = 60

3.2.3. DATE_F Date Format
Este ajuste define o formato da data.
DATE_F: MDY, YMD, DMY.

AJUSTES
DATE_F = MDY

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



13/247

3.2.4. FAULT Fault Conditions (SELogic)
Este ajuste define quais elementos terão a suspensão temporária
da medição de valores máximos e mínimos durante uma falta.
FAULT: SELogic Equation.
Nesse exemplo as medições serão suspensas em caso de
partida das unidades de sobrecorrente de fase ou terra e TRIP.

AJUSTES
FAULT = 51P1P OR 51QP OR 51N1P
51G1P OR TRIP

Event Messenger
3.2.5. EMP Messenger Points Enable
O SEL-787, quando usado com o SEL-3010 Event Messenger,
pode permitir que até 32 mensagens em ASCII definidas pelo
usuário, juntamente com dados analógicos medidos ou
calculados pelo relé, sejam transformadas em mensagens de
voz. Essa combinação permite que o usuário receba mensagens
de voz em qualquer telefone, avisando quando da transição de
qualquer Relay Word bit do relé.
Notificação verbal de aberturas de disjuntores, falhas de fusíveis,
alarmes de RTDs, etc., podem agora ser enviadas diretamente
para seu telefone celular através do uso do SEL-787 e SEL-3010
(têm de estar conectados a uma linha de telefone analógica).
Além disso, as mensagens podem incluir uma grandeza
analógica, tal como medições de corrente, tensão ou potência
efetuadas pelo SEL-787.
Essas mensagens trafegam virtualmente sobre qualquer meio
com capacidade de suportar comunicações em texto tais como
uma mensagem de texto via modem de telefone celular.
Adicionalmente, elas podem ser enviadas para um dispositivo
que as converte em áudio e, em seguida, efetua a ligação e
reporta a mensagem audivelmente.
Além dos métodos previamente mencionados de envio da
mensagem de um evento como uma mensagem de texto e uma
mensagem de voz audível, ela também pode ser convertida em
uma mensagem de e-mail. Nesse caso, um transceptor serial-

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



14/247
para-Ethernet é conectado na Porta 3, o qual captura a
mensagem de texto e a converte em um e-mail. Esse e-mail é
então imediatamente enviado para um endereço individual, ou
para vários endereços incluídos em um grupo, e é disponibilizado
no PC, Blackberry™ ou outro PDA.
Esse ajuste define o número de mensagens habilitado.
EMP: N, 1 a 32.

AJUSTES
EMP = 1

Event Messenger n
3.2.6. MPTRnn Messenger Point Trigger (Off, 1 Relay Word bit)
Este ajuste define qual elemento iniciará o envio da mensagem
nn, com nn entre 01 e 32.
MPTRnn: OFF, 1 Relay Word bit.

AJUSTES
MPTR01 = OFF

3.2.7. MPAQnn Messenger Point Analog Quantity (None, 1 analog
quantity)
Este é um ajuste opcional e pode ser usado para especificar uma
Quantidade Analógica para ser formatada em uma mensagem
nn, com nn entre 01 e 32.
MPAQnn: None, 1 quantidade analógica.
Nesse exemplo, a mensagem será usada para informar o valor
da corrente de carga do circuito, em Amperes.

AJUSTES
MPAQ01 = 157,44


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



15/247
3.2.8. MPTXnn Messenger Point Text (148 characters)
Este ajuste define o texto da mensagem nn desejada, com nn
entre 01 e 32.
MPTXnn: 148 caracteres.
O local e resolução do valor da quantidade analógica dentro da
mensagem podem ser especificados usando “%.pf”, onde:
% = define a localização do valor.
p = define a quantidade de casas decimais que será usada (até
6, se omitido o defaul é 6).
f = indica o ponto flutuante do valor. Usando %d será arredondado
para o valor mais próximo (p.e. 157 AMPERES).
Nesse exemplo o formato da mensagem exibida será: A
CORRENTE DE CARGA É 157,44 AMPERES.

AJUSTES
MPTX01 = A CORRENTE DE CARGA É %2f AMPERES

Settings Group Selection
O Relé SEL-787 armazena quatro grupos de ajustes. Os grupos de ajustes
selecionáveis tornam o relé ideal para aplicações que necessitem
alterações freqüentes de ajustes e para adaptar a proteção às alterações
das condições do sistema. Pode-se selecionar o grupo ativo através de um
contato de entrada, comando ou outras condições programáveis. Usando
esses grupos de ajustes é possível cobrir uma ampla faixa de
contingências de proteção e controle. Ao selecionar um grupo, também são
selecionados os ajustes da lógica e quando programada pode adaptar os
ajustes às diferentes condições de operação tais como manutenção da
subestação, operações sazonais, contingências de emergência, e
alterações da fonte, carregamento, e dos ajustes de relés adjacentes.

3.2.9. TGR Group Change Delay (Seconds)
Este ajuste define o tempo decorrente entre o comando para
mudança de grupo de ajustes e a ativação de um novo grupo de
ajustes.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



16/247
TGR: 0 a 400 segundos.
Ajustar para um tempo de 5 seg.

AJUSTES
TGR = 5

3.2.10. SS1 Select Settings Group 1 (SELogic)
Este ajuste define a lógica necessária para a ativação do grupo
de ajustes 1. Cada lógica pode ser programada paraKm 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



152/247
3.3.238. OUT304FS OUT304 Fail-Safe
Este ajuste define se o tipo do contato de saída OUT304 é fechado
(Fail-Safe) OUT304 = Y ou aberto (Nonfail-Safe) OUT304 = N.
OUT304FS: Y, N.

AJUSTES
OUT304 = N

3.3.239. OUT304 (SELogic)
Este ajuste define a equação lógica do contato de saída OUT304.
OUT304: SELogic Equation.
Nesse exemplo esse contato não será usado.

AJUSTES
OUT304 = 0

Slot D
OUT401
3.3.240. OUT401FS OUT401 Fail-Safe
Este ajuste define se o tipo do contato de saída OUT401 é fechado
(Fail-Safe) OUT401 = Y ou aberto (Nonfail-Safe) OUT401 = N.
OUT401FS: Y, N.

AJUSTES
OUT401 = N

3.3.241. OUT401 (SELogic)
Este ajuste define a equação lógica do contato de saída OUT401.
OUT401: SELogic Equation.
Nesse exemplo esse contato não será usado.

AJUSTES
OUT401 = 0

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



153/247

OUT402
3.3.242. OUT402FS OUT402 Fail-Safe
Este ajuste define se o tipo do contato de saída OUT402 é fechado
(Fail-Safe) OUT402 = Y ou aberto (Nonfail-Safe) OUT402 = N.
OUT402FS: Y, N.

AJUSTES
OUT402 = N

3.3.243. OUT402 (SELogic)
Este ajuste define a equação lógica do contato de saída OUT402.
OUT402: SELogic Equation.
Nesse exemplo esse contato não será usado.

AJUSTES
OUT402 = 0

OUT403
3.3.244. OUT403FS OUT403 Fail-Safe
Este ajuste define se o tipo do contato de saída OUT403 é fechado
(Fail-Safe) OUT403 = Y ou aberto (Nonfail-Safe) OUT403 = N.
OUT403FS: Y, N.

AJUSTES
OUT403 = N

3.3.245. OUT403 (SELogic)
Este ajuste define a equação lógica do contato de saída OUT403.
OUT403: SELogic Equation.
Nesse exemplo esse contato não será usado.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



154/247

AJUSTES
OUT403 = 0

OUT404
3.3.246. OUT404FS OUT404 Fail-Safe
Este ajuste define se o tipo do contato de saída OUT404 é fechado
(Fail-Safe) OUT404 = Y ou aberto (Nonfail-Safe) OUT404 = N.
OUT404FS: Y, N.

AJUSTES
OUT404 = N

3.3.247. OUT404 (SELogic)
Este ajuste define a equação lógica do contato de saída OUT404.
OUT404: SELogic Equation.
Nesse exemplo esse contato não será usado.

AJUSTES
OUT404 = 0

Slot E
OUT501
3.3.248. OUT501FS OUT501 Fail-Safe
Este ajuste define se o tipo do contato de saída OUT501 é fechado
(Fail-Safe) OUT501 = Y ou aberto (Nonfail-Safe) OUT501 = N.
OUT501FS: Y, N.

AJUSTES
OUT501 = N


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



155/247
3.3.249. OUT501 (SELogic)
Este ajuste define a equação lógica do contato de saída OUT501.
OUT501: SELogic Equation.
Nesse exemplo esse contato não será usado.

AJUSTES
OUT501 = 0

OUT502
3.3.250. OUT502FS OUT502 Fail-Safe
Este ajuste define se o tipo do contato de saída OUT502 é fechado
(Fail-Safe) OUT502 = Y ou aberto (Nonfail-Safe) OUT502 = N.
OUT502FS: Y, N.

AJUSTES
OUT502 = N

3.3.251. OUT502 (SELogic)
Este ajuste define a equação lógica do contato de saída OUT502.
OUT502: SELogic Equation.
Nesse exemplo esse contato não será usado.

AJUSTES
OUT502 = 0

OUT503
3.3.252. OUT503FS OUT503 Fail-Safe
Este ajuste define se o tipo do contato de saída OUT503 é fechado
(Fail-Safe) OUT503 = Y ou aberto (Nonfail-Safe) OUT503 = N.
OUT503FS: Y, N.

AJUSTES

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



156/247
OUT503 = N

3.3.253. OUT503 (SELogic)
Este ajuste define a equação lógica do contato de saída OUT503.
OUT503: SELogic Equation.
Nesse exemplo esse contato não será usado.

AJUSTES
OUT503 = 0

OUT504
3.3.254. OUT504FS OUT504 Fail-Safe
Este ajuste define se o tipo do contato de saída OUT504 é fechado
(Fail-Safe) OUT504 = Y ou aberto (Nonfail-Safe) OUT504 = N.
OUT504FS: Y, N.

AJUSTES
OUT504 = N

3.3.255. OUT504 (SELogic)
Este ajuste define a equação lógica do contato de saída OUT504.
OUT504: SELogic Equation.
Nesse exemplo esse contato não será usado.

AJUSTES
OUT504 = 0

Mirrored Bits Transmit SELogic Equations
A tecnologia de comunicação MIRRORED BITS, patenteada pela SEL,
possibilita a comunicação digital bidirecional entre relés. Os MIRRORED
BITS podem operar de forma independente em até duas portas seriais

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



157/247
EIA-232 traseiras e uma porta serial de fibra óptica traseira num único SEL-
787.
Esta nova técnica de comunicação lógica relé-a-relé cria oito saídas
adicionais “virtuais” em cada relé, “fiadas” através do canal de
comunicação a oito entradas de controle “virtuais” no outro relé.
As oito entradas “virtuais”, RMB1 a RMB8, são elementos de relé internos
no relé receptor que segue, ou “espelha” (mirrored), os estados respectivos
das saídas “virtuais” TMB1 a TMB8 no relé transmissor, conforme mostrado
na figura 25.
Os estados lógicos de cada bit espelhado receptor (Receive Mirrored Bit),
RMB1 a RMB8, em um relé “espelha” o estado lógico de cada bit
espelhado transmissor (Transmit Mirrored Bit ) respectivo, TMB1 a TMB8,
no outro relé. Uma alteração no estado de TMB1 do relé 2 de lógico 0 para
lógico 1 causa o estado de RMB1 do relé 1 ser alterado de lógico 0 para 1.
Isto cria uma conexão virtual entre os dois relés, uma vez que os bits
espelhados receptores, RMBs, de um relé seguem o estado dos bits
espelhados transmissores, TMBs, do outro relé.
Cada bit espelhado transmissoré programado, tal como você faria com um
contato de saída, com uma equação lógica que representa o estado de um
elemento de relé interno, entrada de controle, contato de saída, ou
qualquer combinação desses. A cada bit espelhado receptor é atribuído
uma função, assim como você faria com uma função para uma entrada de
controle. Essas parametrizações incluem funções tais como disparo
permissivo, bloqueio de disparo, estado do disjuntor 52A, etc.


Figura 25 – Bits de Transmissão e Recepção da Tecnologia Mirrored Bits========
====
3.3.256. TMBnA Channel A , Transmit Bit (SELogic)

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



158/247
Este ajuste define a equação de controle para transmissão do
MIRRORED BIT n (com n de 1 a 8) do canal A.
TMBnA: SELogic Equation.
Nesse exemplo a transmissão de Mirrored Bit não será usada.

AJUSTES
TMBnA = NA

3.3.257. TMBnB Channel B, Transmit Bit (SELogic)
Este ajuste define a equação de controle para transmissão do
MIRRORED BIT n (com n de 1 a 8) do canal B.
TMBnB: SELogic Equation.
Nesse exemplo a transmissão de Mirrored Bit não será usada.

AJUSTES
TMBnB = NA

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



159/247
PKQKPKQKPKQKPKQK cêçåí=m~åÉäcêçåí=m~åÉäcêçåí=m~åÉäcêçåí=m~åÉä====
General
3.4.1. EDP Display Points Enable
Este ajuste define o número de mensagens exibidas no display
do relé.
EDP: N, 1 a 32.

AJUSTES
EDP = 4

3.4.2. ELB Local Bits Enable
Este ajuste define o número de local bits que serão utilizados.
ELB: N, 1 a 32.

AJUSTES
ELB = 2

3.4.3. FP_TO Front-Panel Timeout (Minutes)
Este ajuste define o tempo em que o display do painel frontal
retornará para o display padrão, após o último comando recebido
pelo relé.
FP_TO: OFF, 1 a 30 minutos.

AJUSTES
FP_TO = 30

3.4.4. FP_CONT Front-Panel Contrast
Este ajuste define o nível de contraste do cristal líquido do display
do painel frontal do relé.
FP_CONT: 1 a 8.

AJUSTES
FP_CONT = 5

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



160/247

3.4.5. RSTLED Reset Trip-Latched LEDs on Close
Este ajuste define se os LEDs serão resetados automaticamente
quando o disjuntor ou contatos fecharem.
RSTLED: Y, N.

AJUSTES
RSTLED = Y

Target LED
====
Figura 26 – Painel Frontal Bits====Åoã=bíáèìÉí~ë=`oåÑáÖìê•îÉáë=aÉÑ~ìäíÅoã=bíáèìÉí~ë=`oåÑáÖìê•îÉáë=aÉÑ~ìäíÅoã=bíáèìÉí~ë=`oåÑáÖìê•îÉáë=aÉÑ~ìäíÅoã=bíáèìÉí~ë=`oåÑáÖìê•îÉáë=aÉÑ~ìäí====

LED 1
3.4.6. T01LEDL Trip Latch LED
Este ajuste define se o LED 01 permanecerá iluminado depois de
acionado, necessitando o reset pelo usuário.
T01LEDL: Y, N.

AJUSTES

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



161/247
T01LEDL = Y

3.4.7. T01_LED (SELogic)
Este ajuste define a equação lógica que acionará o LED 01.
T01_LED: SELogic Equation.
O LED 01 será usado para sinalizar a atuação da proteção
Diferencial.

AJUSTES
T01_LED = 87U OR 87R

3.4.8. T02LEDL Trip Latch T_LED
Este ajuste define se o LED 02 permanecerá iluminado depois de
acionado, necessitando o reset pelo usuário.
T02LEDL: Y, N.

AJUSTES
T02LEDL = Y

3.4.9. T02_LED (SELogic)
Este ajuste define a equação lógica que acionará o LED 02.
T02_LED: SELogic Equation.
O LED 02 será usado para sinalizar a atuação dos elementos de
sobrecorrente instantâneos.

AJUSTES
T02_LED = ORED50T

3.4.10. T03LEDL Trip Latch T_LED
Este ajuste define se o LED 03 permanecerá iluminado depois de
acionado, necessitando o reset pelo usuário.
T03LEDL: Y, N.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



162/247

AJUSTES
T03LEDL = Y

3.4.11. T03_LED (SELogic)
Este ajuste define a equação lógica que acionará o LED 03.
T03_LED: SELogic Equation.
O LED 03 será usado para sinalizar a atuação dos elementos de
sobrecorrente temporizados.

AJUSTES
T03_LED = ORED51T

3.4.12. T04LEDL Trip Latch T_LED
Este ajuste define se o LED 04 permanecerá iluminado depois de
acionado, necessitando o reset pelo usuário.
T04LEDL: Y, N.

AJUSTES
T04LEDL = Y

3.4.13. T04_LED (SELogic)
Este ajuste define a equação lógica que acionará o LED 04.
T04_LED: SELogic Equation.
O LED 04 será usado para sinalizar a atuação dos elementos de
Sub/Sobretensão.

AJUSTES
T04_LED = 27P1T OR 27P2T OR
59P1T OR 59P2T

3.4.14. T05LEDL Trip Latch T_LED
Este ajuste define se o LED 05 permanecerá iluminado depois de

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



163/247
acionado, necessitando o reset pelo usuário.
T05LEDL: Y, N.

AJUSTES
T05LEDL = Y

3.4.15. T05_LED (SELogic)
Este ajuste define a equação lógica que acionará o LED 05.
T05_LED: SELogic Equation.
O LED 05 será usado para sinalizar as atuações dos elementos
de Sub/Sobrefreqüência.

AJUSTES
T05_LED = 81D1T OR 81D2T OR
81D3T OR 81D4T

3.4.16. T06LEDL Trip Latch T_LED
Este ajuste define se o LED 06 permanecerá iluminado depois de
acionado, necessitando o reset pelo usuário.
T06LEDL: Y, N.

AJUSTES
T06LEDL = Y

3.4.17. T06_LED (SELogic)
Este ajuste define a equação lógica que acionará o LED 06.
T06_LED: SELogic Equation.
O LED 06 será usado para sinalizar a atuação da proteção de
sobreexcitação (Volts/Hertz).

AJUSTES
T06_LED = 24D1T OR 24C2T


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SPCEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



164/247
3.4.18. PB1A_LED (SELogic)
Este ajuste define a equação lógica que acionará o LED do
Pushbutton (botão de pressão) 1A.
PB1A_LED: (SELogic).
A programação de fábrica usa o Pushbutton 1A, quando este for
pressionado por três segundos, para sinalizar a ativação da
função de bloqueio (Latch LT01) dos disjuntores 1 ou 2.
Enquanto o Pushbutton estiver pressionado, o LED
correspondente estará piscando, indicando uma ativação
pendente ou desativação da função de bloqueio.
O LED constantemente iluminado indica a ativação do bloqueio.

AJUSTES
PB1A_LED = NOT LT01 OR SV01 AND NOT
SV01T AND SV05T

3.4.19. PB2A_LED (SELogic)
Este ajuste define a equação lógica que acionará o LED do
Pushbutton (botão de pressão) 2A.
PB2A_LED: (SELogic).
A programação de fábrica usa o Pushbutton 2A, quando este for
pressionado por três segundos, para selecionar o disjuntor 1.

AJUSTES
PB2A_LED = NOT LT02 OR SV02 AND NOT
SV02T AND SV05T AND PB02

3.4.20. PB3A_LED (SELogic)
Este ajuste define a equação lógica que acionará o LED do
Pushbutton (botão de pressão) 3A.
PB3A_LED: (SELogic).
A programação de fábrica usa o Pushbutton 3A, quando este for
pressionado por três segundos, para fechamento do disjuntor 1.

AJUSTES

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



165/247
PB3A_LED = 52A1 OR (SV03 AND SV05T AND
NOT SV03T AND LT02)

3.4.21. PB4A_LED (SELogic)
Este ajuste define a equação lógica que acionará o LED do
Pushbutton (botão de pressão) 4A.
PB4A_LED: (SELogic).
A programação de fábrica usa o Pushbutton 4A, quando este for
pressionado por três segundos, para Trip no disjuntor 1.

AJUSTES
PB4A_LED = NOT 52A1 OR (SV04 AND SV05T
AND NOT SV04T AND NOT LT02)

3.4.22. PB1B_LED (SELogic)
Este ajuste define a equação lógica que acionará o LED do
Pushbutton (botão de pressão) 1B.
PB1B_LED: (SELogic).
A programação de fábrica usa o Pushbutton 1B, quando este for
pressionado por três segundos, para sinalizar a desativação da
função de bloqueio (Latch LT01) dos disjuntores 1 ou 2.

AJUSTES
PB1B_LED = LT01 OR SV01 AND NOT SV01T
AND SV05T

3.4.23. PB2B_LED (SELogic)
Este ajuste define a equação lógica que acionará o LED do
Pushbutton (botão de pressão) 2B.
PB2B_LED: (SELogic).
A programação de fábrica usa o Pushbutton 2B, quando este for
pressionado por três segundos, para selecionar o disjuntor 2.

AJUSTES

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



166/247
PB2B_LED = LT02 OR SV02 AND NOT SV02T
AND SV05T AND PB02

3.4.24. PB3B_LED (SELogic)
Este ajuste define a equação lógica que acionará o LED do
Pushbutton (botão de pressão) 3B.
PB3B_LED: (SELogic).
A programação de fábrica usa o Pushbutton 3B, quando este for
pressionado por três segundos, para fechamento do disjuntor 2.

AJUSTES
PB3B_LED = 52A2 OR (SV03 AND SV05T AND
NOT SV03T AND LT02)

3.4.25. PB4B_LED (SELogic)
Este ajuste define a equação lógica que acionará o LED do
Pushbutton (botão de pressão) 4B.
PB4A_LED: (SELogic).
A programação de fábrica usa o Pushbutton 4B, quando este for
pressionado por três segundos, para Trip no disjuntor 2.

AJUSTES
PB4B_LED = NOT 52A2 OR (SV04 AND SV05T
AND NOT SV04T AND LT02)

Display Points
O Display do Painel Frontal mostra as informações dos eventos, medição,
ajustes e status da autodiagnose do relé e é controlado pelos botões de
pressão multifunção. O LCD é controlado também pelos botões de
pressão, pelas mensagens automáticas que o relé gera e pelos Pontos do
Display programados pelo usuário. O display default faz a varredura,
procurando por qualquer ponto ativo (que não esteja “em branco”). Se não
houver nenhum ponto ativo, o relé faz a varredura através dos quatro
displays de duas linhas das correntes das fases A, B e C em valores

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



167/247
primários. Cada tela de exibição permanece por dois segundos, antes que
a varredura continue. Qualquer mensagem gerada pelo relé durante uma
condição de alarme tem precedência sobre o display default normal. O
botão retorna a tela de exibição para o display default, se alguma
outra função do painel frontal estiver sendo executada. Mensagens de erro
como falhas na autodiagnose são exibidas no LCD, em lugar do display
default, no instante em que ocorrem. Durante a energização do relé, o LCD
exibe “Initializing”. Será, então, efetuada a varredura através dos displays
de tensão e corrente dos enrolamentos até que o relé esteja novamente
habilitado. Quando o LED EN indicar que o relé está habilitado, os pontos
ativos do display serão submetidos à varredura.

3.4.26. DPnn Display Point (60 characters)
Estes ajustes definem os elementos que controlarão as
mensagens que devem ser exibidas nos 32 displays points
disponíveis, os quais poderão ser programados para uma série
de funções definidas através de elementos e equações SELogic.
DPn: SELogic Equation.
O número de mensagens exibidas no display do relé, foi definido
no ajuste (EDP = 4).

AJUSTES DESCRIÇÃO
DP01 = 52A1 Mensagem de Disjuntor 1
Fechado/Aberto.
DP02 = 52A2 Mensagem de Disjuntor 2
Fechado/Aberto.
DP03 = IAVW1MAG Média da magnitude da
corrente no enrolamento 1.
DP04 = IAVW2MAG Média da magnitude da
corrente no enrolamento 2.

Obs: Para o reset da informação no display, pressionar Target
Reset (TRGTR) no painel frontal do relé.

Local Control Bit Labels
O conjunto de ajustes abaixo define os textos a serem exibidos no

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



168/247
display do relé para as diversas condições dos LOCAL BITS. O ajuste NA
anula o título.

Bit 1 a 32

3.4.27. NLBnn Local Bit Name (14 `Ü~êacters; enter NA to Null)
Este ajuste define o nome do local bit nn (até 14 caracteres), com
nn entre 01 e 32.NLBnn: 14 caracteres.

3.4.28. CLBnn Clear Local Bit Label (7 `Ü~êacters; enter NA to Null)
Este ajuste define a mensagem do local bit n (até 7 caracteres)
sem sinal contínuo na entrada, com nn entre 01 e 32.
CLBnn: 7 caracteres.

3.4.29. SLBnn Set Local Bit Label (7 `Ü~êacters; enter NA to Null)
Este ajuste define a mensagem do local bit nn (até 7 caracteres)
com sinal contínuo na entrada, com nn entre 01 e 32.
SLBnn: 7 caracteres.

3.4.30. PLBnn Pulse Local Bit Label (7 `Ü~êacters; enter NA to Null)
Este ajuste define a mensagem do local bit nn (até 7 caracteres)
com sinal pulsado na entrada, com n entre 01 e 32.
PLBnn: 7 caracteres.

Nesse exemplo, serão configurados dois Local Bits conforme
tabela 4: um para substituir uma chave supervisora, e o outro
para partida de um motor de ventilação. O Local Bit 1 substitui
uma chave supervisora (CHAVE SUPERV) e uma combinação
clear/set . O Local Bit 2 parte um motor de ventilação (PARTIDA),
que só precisa de um pulso curto para selar a função e também
uma combinação clear/pulse.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



169/247

Tabela 4 – bñÉãéäobñÉãéäobñÉãéäobñÉãéäoëëëë====ÇÉÇÉÇÉÇÉ====ìíáäáò~´©o=ÇÉ=ìíáäáò~´©o=ÇÉ=ìíáäáò~´©o=ÇÉ=ìíáäáò~´©o=ÇÉ=ioÅ~ä=_áíëioÅ~ä=_áíëioÅ~ä=_áíëioÅ~ä=_áíë====

AJUSTES
NLB1 = CHAVE SUPERV.
CLB1 = ABRE
SLB1 = FECHA
PLB1 = NA
NLB2 = VENTILAÇÃO
CLB2 = OFF
SLB2 = NA
PLB2 = PARTIDA

PKRKPKRKPKRKPKRK oÉéçêíoÉéçêíoÉéçêíoÉéçêí====
Event Report
3.5.1. ER Event Report Trigger (SELogic)
Este ajuste define as condições de partida do registro de eventos
(oscilografia) além da ativação do bit TRIP e da partida via
comando TRI (Trigger Event Reports).
ER: SELogic Equation.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



170/247
Nesse exemplo o registro de eventos partirá pela atuação dos
elementos de sobrecorrente de fase e neutro instantâneos e
temporizados.

AJUSTES
ER = R_TRIG ORED51P OR
R_TRIG ORED50P

3.5.2. LER Length of Event Report (cycles)
Este ajuste define o comprimento de cada registro de eventos.
Para cada relatório, o relé armazena em memória não volátil os
mais recentes 15 ou 64 ciclos com os dados do evento. O
número de eventos salvos será menor quanto maior for o
comprimento do registro de eventos, (se LER = 15 – de 1 a 10
ciclos; se LER = 64 – de 1 a 59 ciclos).
LER: 15, 64 ciclos.

AJUSTES
LER = 15

3.5.3. PRE Prefault Length in Event Report (cycles)
Este ajuste define o comprimento do período de pré-falta.
PRE: 1 a 10 ciclos.

AJUSTES
PRE = 5

SER
O relé fornece um relatório de eventos do Registrador Seqüencial de
Eventos (SER) que registra as alterações nos estados dos elementos e
contatos de entrada e saída do relé. O SER é um meio conveniente de
verificar o pickup/dropout de qualquer elemento do relé.
Os ajustes do registrador seqüencial de eventos são compostos por quatro
listas de partida. Cada lista de partida pode incluir até 24 RELAY WORD
BITS separados por vírgulas. O ajuste NA desabilita a lista respectiva.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



171/247

SER Chatter Criteria
3.5.4. ESERDEL Auto-Removal Enable
Este ajuste define se a função de remoção automática de
registros no Registrador Seqüencial de Eventos (SER) será
habilitada.
ESERDEL: Y, N.

AJUSTES
ESERDEL = N

3.5.5. SRDLCNT Number of Counts (Counts)
Este ajuste define o numero de mudanças de estado dos itens
incluídos nos registros de eventos.
SRDLCNT: 2 a 20 contadores.

AJUSTES
SRDLCNT = 5

3.5.6. SRDLTIM Removal Time (Seconds)
Este ajuste define o intervalo de tempo onde o relé compara as
mudanças de estado de cada item nos registros de eventos.
Quando um item mudar de estado mais que o definido no ajuste
(SRDLCNT) num intervalo de tempo (SRDLTIM), o relé
automaticamente remove estes Relay Word bits dos registros do
SER. Uma vez apagada a gravação, o item será ignorado pelos
próximos nove intervalos. No nono intervalo, haverá nova
verificação e se não houve novas mudanças, será reinserido na
gravação automaticamente, no começo do décimo intervalo.
SRDLTIM: 0,1 a 90,0 segundos.

AJUSTES
SRDLTIM = 1

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



172/247

SER Trigger Lists
3.5.7. SER 1 Sequential Events Recorder 1 (24 elements maximum-
enter NA to null)
SER1: lista de partida 1.
Será composta por sinais de atuação de funções ligadas à
proteção.

AJUSTES
SER1 = ORED51T ORED50T 87U 87R TRIP1
TRIP2 TRIPXFMR 52A1 52A2

3.5.8. SER 2 Sequential Events Recorder 2 (24 elements maximum-
enter NA to null)
SER2: lista de partida 2.
Será composta por sinais de atuação de funções ligadas à
freqüência.

AJUSTES
SER2 = 81D1T 81D2T 81D3T 81D4T

3.5.9. SER 3 Sequential Events Recorder 3 (24 elements maximum-
enter NA to null)
SER3: lista de partida 3.
Será composta por entradas e saídas digitais do relé.

AJUSTES
SER3 = OUT101 OUT102 OUT103 IN101 IN102

3.5.10. SER 4 Sequential Events Recorder 4 (24 elements maximum-
enter NA to null)
SER4: lista de partida 4.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



173/247
Será composta pelas funções de abertura / fechamento dos
disjuntores e alarme.

AJUSTES
SER4 = PB01 PB02 PB03 PB04 SALARM
====
oÉä~ó=tçêÇ=_áí=^äá~ëÉëoÉä~ó=tçêÇ=_áí=^äá~ëÉëoÉä~ó=tçêÇ=_áí=^äá~ëÉëoÉä~ó=tçêÇ=_áí=^äá~ëÉë====
3.5.11. EALIAS Enable ALIAS Settings
Este ajuste define se a função de alteração de nomes de Relay
Word bits, estará habilitada para operação.
É possível alterar os nomes de até 20 Relay Word bits para o
relatório de seqüência de eventos. O objetivo de fornecer
apelidos para esses Word bits é facilitar a identificação de uma
determinada função ou operação do relé.EALIAS: N, 1 a 20.

AJUSTES
EALIAS = 4
====
3.5.12. ALIASn
Este ajuste define o apelido n, com n entre 1 e 20.
ALIASn: 59 caracteres.
Serão usados para renomear os quatro Pushbutton (botão de
pressão) do painel frontal do relé.

AJUSTES
ALIAS1 = PB01 FP_LOCK PICKUP DROPOUT
ALIAS2 = PB02 FP_BRKR_SELECT PICKUP DROPOUT
ALIAS3 = PB03 FP_CLOSE PICKUP DROPOUT
ALIAS4 = PB04 FP_TRIP PICKUP DROPOUT
====
iç~Ç=mêçÑáäÉiç~Ç=mêçÑáäÉiç~Ç=mêçÑáäÉiç~Ç=mêçÑáäÉ====

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



174/247
3.5.13. LDLIST Load Profile List (17 Analog Quantities)
Este ajuste define a quantidade analógica a ser incluída no
relatório de perfil de carga.
O SEL-787 incorpora um registrador programável do Perfil de
Carga (“Load Profile” – LDP) que registra até 17 grandezas de
medição em memória não volátil, em intervalos fixos de tempo. O
LDP armazena os dados mais recentes de vários dias a várias
semanas, dependendo de como for ajustado.
LDLIST: 17 quantidade analógica.
Nesse exemplo essa função não será usada.

AJUSTES
LDLIST = NA

3.5.14. LDAR Load Profile Acquisition Rate (Minutes)
Este ajuste define a taxa de aquisição desejada para as
quantidades analógicas.
LDAR: 5, 10, 15, 30, 60 minutos.

AJUSTES
LDAR = 15

3.6. Port F
mêçíçÅçä=pÉäÉÅíáçåmêçíçÅçä=pÉäÉÅíáçåmêçíçÅçä=pÉäÉÅíáçåmêçíçÅçä=pÉäÉÅíáçå
3.6.1. PROTO Protocol
Esse ajuste define o protocolo de comunicação da porta frontal
de comunicação. Pode-se ajustar para SEL (protocolo padrão
ASCII para comunicação com o relé), MOD (protocolo Modbus®
RTU), EVMSG (protocolo Event Messenger quando usado com o
SEL-3010) e PMU (sincrofasores em conformidade com a norma
IEEE C37.118).
PROTO: SEL, MOD, EVMSG, PMU.

AJUSTES
PROTO = SEL

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



175/247

`çããìåáÅ~íáçå=pÉííáåÖë`çããìåáÅ~íáçå=pÉííáåÖë`çããìåáÅ~íáçå=pÉííáåÖë`çããìåáÅ~íáçå=pÉííáåÖë
3.6.2. SPEED Data Speed (bps)
Esse ajuste define a taxa de transmissão de sinal.
SPEED: 300, 1200, 2400, 4800, 9600, 19200, 38400 bauds.

AJUSTES
SPEED = 38400

3.6.3. BITS Data bits
Esse ajuste define o número de bits de dados.
BITS: 7, 8.

AJUSTES
BITS = 8

3.6.4. PARITY Parity
Esse ajuste define o tipo de paridade utilizada na transmissão de
dados.
PARITY: O (paridade par), E (paridade ímpar) ou N (sem
paridade).

AJUSTES
PARITY = N

3.6.5. STOP Stop Bits (bits)
Este ajuste define o número de bits de parada.
STOP: 1, 2.

AJUSTES
STOP = 1

3.6.6. RTSCTS Enable Hardware Handshaking

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



176/247
Este ajuste habilita a comunicação com o relé. Com RTSCTS em
Y, o relé não enviará caracteres até que a entrada CTS esteja
ativa. Também, se o relé estiver impossibilitado de receber
caracteres, ele não disponibiliza a linha RTS. O ajuste RTSCTS
não é aplicável na porta serial (RS485) ou na portas configuradas
com o protocolo LMD.
RTSCTS: Y, N.

AJUSTES
RTSCTS = N

3.6.7. T_OUT Port Time-out (Minutes)
Esse ajuste define o tempo de inatividade da porta após o qual
haverá desconexão automática da comunicação. Ajustando em 0
elimina a desconexão automática.
T_OUT: 0 a 30 minutos.

AJUSTES
T_OUT = 30

pbi=mêçíçÅçä=pÉííáåÖëpbi=mêçíçÅçä=pÉííáåÖëpbi=mêçíçÅçä=pÉííáåÖëpbi=mêçíçÅçä=pÉííáåÖë
3.6.8. AUTO Send Auto Messages to Port
Esse ajuste permite a transmissão automática de mensagens
para a porta serial.
AUTO: Y, N.

AJUSTES
AUTO = N

Modbus Protocol
3.6.9. SLAVEID Modbus Slave ID
Este ajuste define o endereço do equipamento.
SLAVEID:1 a 247.

AJUSTES

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



177/247
SLAVEID = 1

3.7. Port 1
3.7.1. IPADDR Device IP Address [zzz, yyy, xxx, www] (15 characters)
Este ajuste define o endereço na rede local do Protocolo de
Internet (IP), contendo uma série de quatro valores separados
por períodos.
IPADDR: 15 caracteres.

AJUSTES
IPADDR = 192.168.1.2

3.7.2. SUBNETM Subnet Mask (15 characters)
Este ajuste define a máscara de subrede. A máscara de subrede
divide o nodo local do endereço IP em duas partes, um número
de rede e um endereço de nodo naquela rede. Uma máscara de
subrede é quatro bytes de informações e é expresso no mesmo
formato que um endereço IP.
SUBNETM: 15 caracteres.

AJUSTES
SUBNETM = 255.255.255.0

3.7.3. DEFRTR Default Router Gateway (15 characters)
Este ajuste é usado para determinar como comunicar com nodos
em outras redes locais. O relé se comunica através de uma rota
default, para enviar dados para nodos em outras redes locais.
DEFRTR: 15 caracteres.

AJUSTES
DEFRTR = 192.168.1.1


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



178/247
3.7.4. ETCPKA Enable TCP Keep-Alive
Este ajuste habilita a função “Keep-Alive” do protocolo Modbus
TCP.
ETCPKA: Y, N.

AJUSTES
ETCPKA = Y

3.7.5. KAIDLE TCP Keep-Alive Idle Range (Seconds)
Este ajuste determina o tempo de espera sem atividade
detectada, antes de enviar um pacote de “Keep-Alive”.
KAIDLE: 1 a 20 segundos.

AJUSTES
KAIDLE = 10

3.7.6. KAINTV TCP Keep-Alive Interval Range (Seconds)
Este ajuste determina o tempo de espera entre o envio de
pacotes de “Keep-Alive”, e depois de não receber nenhuma
resposta do pacote de “Keep-Alive” anterior.
KAINTV: 1 a 20 segundos.

AJUSTES
KAINTV = 1

3.7.7. KACNT TCP Keep-Alive Count Range
Este ajuste determina o número máximo de envio de pacotes de
“Keep-Alive”.
KACNT: 1 a 20.

AJUSTES
KACNT = 6

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.brFax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



179/247

3.7.8. NETPORT Primary Network Port
Este ajuste habilita a porta primária de rede.
NETPORT: A, B, D.
Onde A = Porta A, B = Porta B e D = Desabilitada.

AJUSTES
NETPORT = A

3.7.9. NETMODE Operating Mode
Este ajuste define o modo de operação da porta primária de rede.
NETMODE: FIXED, FAILOVER, SWITCHED.

AJUSTES
NETMODE = FAILOVER

3.7.10. FTIME Fail Over Time-Out (Seconds)
Este ajuste define o tempo de Fail Over da porta primária de
rede.
FTIME: 0,10 a 65,00 segundos.

AJUSTES
FTIME = 1,00

3.7.11. NETASPD Network Port A Speed (Mbps)
Este ajuste define a velocidade da rede na porta A.
NETASPD: AUTO, 10, 100 Mbps.

AJUSTES
NETASPD = AUTO

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



180/247

3.7.12. NETBSPD Network Port B Speed (Mbps)
Este ajuste define a velocidade da rede na porta B.
NETBSPD: AUTO, 10, 100 Mbps.

AJUSTES
NETBSPD = AUTO

3.7.13. TPORT Telnet Port
Este ajuste determina o número da porta de Telnet para acesso à
Ethernet.
TPORT: 23, 1025-65534.

AJUSTES
TPORT = 23

3.7.14. TIDLE Telnet Port Time-Out (Minutes)
Este ajuste determina o tempo de inatividade da porta de Telnet.
TIDLE: 1 a 30 minutos.

AJUSTES
TIDLE = 15

3.7.15. FTPUSER File Transfer User Name (20 Characters)
Este ajuste determina o nome do usuário para transferência de
arquivo.
FTPUSER: 20 caracteres.

AJUSTES
FTPUSER = FTPUSER


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



181/247
3.7.16. E61850 Enable IEC 61850 Protocol
Este ajuste habilita o protocolo IEC 61850.
E61850: Y, N.

AJUSTES
E61850 = N

3.7.17. EGSE Enable IEC 61850 GOOSE
Este ajuste habilita o envio de mensagem GOOSE (Generic
Object Oriented Substation Event).
EGSE: Y, N.

AJUSTES
EGSE = N

3.7.18. EDNP Enable DNP Sessions
Este ajuste habilita até três sessões na Ethernet para uso do
protocolo DNP.
EDNP: 0 a 3.

AJUSTES
EDNP = 0
====
3.7.19. DNPNUM DNP TCP and UDP Port
Este ajuste identifica os protocolos DNP, TCP e UDP.
DNPNUM: 1 a 65534.

AJUSTES
DNPNUM = 20000
====
3.7.20. DNPADR DNP Address
Este ajuste define o endereço do relé para acessos via protocolo
DNP.
DNPADR: 0 a 65519.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



182/247

AJUSTES
DNPADR = 0

3.7.21. FASTOP Fast Operate
Este ajuste habilita a mensagem de “FAST OPERATE” na porta
serial.
FASTOP: Y, N.

AJUSTES
FASTOP = N

aaaakm=mêçíçÅçäkm=mêçíçÅçäkm=mêçíçÅçäkm=mêçíçÅçä
akm=pÉëëáçå=Nakm=pÉëëáçå=Nakm=pÉëëáçå=Nakm=pÉëëáçå=N
3.7.22. DNPIP1 IP Address [zzz, yyy, xxx, www] (15 characters)
Este ajuste define o endereço do relé para acessos via protocolo
DNP3.0, contendo uma série de quatro valores separados por
períodos.
DNPIP1: 15 caracteres.

AJUSTES
DNPIP1 = 192.168.1.3

3.7.23. DNPTR1 Transport Protocol
Este ajuste define o protocolo de envio de mensagem.
DNPTR1: UDP, TCP.

AJUSTES
DNPTR1= TCP

3.7.24. DNPUDP1 UDP Response Port
Este ajuste define a resposta do protocolo de envio de

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



183/247
mensagem UDP.
DNPUDP1: REQ, 1 a 65534.

AJUSTES
DNPUDP1 = 20000

3.7.25. REPADR1 DNP Address to Report to
Este ajuste define o endereço ao qual o DNP deve se reportar.
REPADR1: 0 a 65519.

AJUSTES
REPADR1 = 1

3.7.26. DNPMAP1 DNP Map
Este ajuste define a quantidade de mapa DNP será usado.
DNPMAP1: 1 a 3.

AJUSTES
DNPMAP1 = 1

3.7.27. DVARAI1 Analog Input Default Variation
Este ajuste define a variação de entradas analógicas.
DVARAI1: 1 a 6.

AJUSTES
DVARAI1 = 4

3.7.28. ECLASSB1 Class for Binary Event Data
Este ajuste define o método desejado para a recepção de
eventos que contenham dados binários numa conexão DNP3.0.
ECLASSB1: 0 a 3.


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



184/247
AJUSTES
ECLASSB1 = 1

3.7.29. ECLASSC1 Class for Counter Event Data
Este ajuste define o método desejado para a recepção de
eventos que contenham dados de contadores numa conexão
DNP3.0.
ECLASSC1: 0 a 3.

AJUSTES
ECLASSC1 = 0

3.7.30. ECLASSA1 Class for Analog Event Data
Este ajuste define o método desejado para a recepção de
eventos que contenham dados analógicos numa conexão
DNP3.0.
ECLASSA1: 0 a 3.

AJUSTES
ECLASSA1 = 2

3.7.31. DECPLA1 Currents Scaling Decimal Places
Este ajuste define quantas casas decimais serão usadas para a
unidade de corrente.
DECPLA1: 0 a 3 casas decimais.

AJUSTES
DECPLA1 = 1

3.7.32. DECPLV1 Voltages Scaling Decimal Places
Este ajuste define quantas casas decimais serão usadas para a
unidade de tensão.
DECPLV1: 0 a 3 casas decimais.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



185/247

AJUSTES
DECPLV1 = 1

3.7.33. DECPLM1 Miscellaneous Scaling Decimal Places
Este ajuste define quantas casas decimais serão usadas para as
demais unidades.
DECPLM1: 0 a 3 casas decimais.

AJUSTES
DECPLM1 = 1

3.7.34. ANADBA1 Amperes Reporting Deadband Counts
Este ajuste define a banda morta de eventos que contenham
elementos analógicos de corrente.
ANADBA1: 0 a 32767 contagens.AJUSTES
ANADBA1 = 100

3.7.35. ANADBV1 Volts Reporting Deadband Counts
Este ajuste define a banda morta de eventos que contenham
elementos analógicos de tensão.
ANADBV1: 0 a 32767 contagens.

AJUSTES
ANADBV1 = 100

3.7.36. ANADBM1 Miscellaneous Data Reporting Deadband Counts
Este ajuste define a banda morta de eventos que contenham
outros elementos analógicos.
ANADBM1: 0 a 32767 contagens.


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



186/247
AJUSTES
ANADBM1 = 100

3.7.37. TIMERQ1 Minutes for Request Interval
Este ajuste define o tempo do intervalo de aquisição de dados.
TIMERQ1: I, M, 1 a 32767 minutos.

AJUSTES
TIMERQ1 = I

3.7.38. STIMEO1 Seconds to Select/Operate Time-Out
Este ajuste define o tempo máximo para seleção / operação.
STIMEO1: 0,0 a 30,0 segundos.

AJUSTES
STIMEO1 = 1,0

3.7.39. DNPINA1 Seconds to Send Data Link Heartbeat
Este ajuste define o tempo para envio de dados.
DNPINA1: 0 a 7200 segundos.

AJUSTES
DNPINA1 = 120

3.7.40. ETIMEO1 Event Message Confirm Time-out (Seconds)
Este ajuste define o tempo máximo de confirmação de
mensagens.
ETIMEO1: 1 a 50 segundos.

AJUSTES
ETIMEO1 = 5

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



187/247

3.7.41. UNSOL1 Enable Unsolicited Reporting
Este ajuste habilita o relatório de eventos não solicitado.
UNSOL1: Y, N.

AJUSTES
UNSOL1 = N

3.7.42. PUNSOL1 Enable Unsolicited Reporting at Power-up
Este ajuste habilita o relatório de eventos não solicitado ao
energizar o relé.
PUNSOL1: Y, N.

AJUSTES
PUNSOL1 = N

3.7.43. NUMEVE1 Number of Events to Transmit on
Este ajuste define o número de eventos a partir do qual os
mesmos serão transmitidos.
NUMEVE1: 1 a 200.

AJUSTES
NUMEVE1 = 10

3.7.44. AGEEVE1 Oldest Event to Transmit On (Seconds)
Este ajuste define o tempo do evento mais antigo para iniciar a
transmissão.
AGEEVE1: 0,0 a 99999,0 segundos.

AJUSTES
AGEEVE1 = 2,0

3.7.45. URETRY1 Unsolicited Message Max Retry Attempts

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



188/247
Este ajuste define o número de tentativas para mensagens não
solicitadas.
URETRY1: 2 a 10.

AJUSTES
URETRY1 = 3

3.7.46. UTIMEO1 Unsolicited Message Offline Time-Out (Seconds)
Este ajuste define o tempo máximo para confirmação de
mensagens não solicitadas.
UTIMEO1: 1 a 5000 segundos.

AJUSTES
UTIMEO1 = 60

akm=pÉëëáçå=Oakm=pÉëëáçå=Oakm=pÉëëáçå=Oakm=pÉëëáçå=O
3.7.47. DNPIP2 IP Address [zzz, yyy, xxx, www] (15 characters)
Este ajuste define o endereço do relé para acessos via protocolo
DNP3.0, contendo uma série de quatro valores separados por
períodos.
DNPIP2: 15 caracteres.

AJUSTES
DNPIP2 = 192.168.1.4

3.7.48. DNPTR2 Transport Protocol
Este ajuste define o protocolo de envio de mensagem.
DNPTR2: UDP, TCP.

AJUSTES
DNPTR2= TCP


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



189/247
3.7.49. DNPUDP2 UDP Response Port
Este ajuste define a resposta do protocolo de envio de
mensagem UDP.
DNPUDP2: REQ, 1 a 65534.

AJUSTES
DNPUDP2 = 20000

3.7.50. REPADR2 DNP Address to Report to
Este ajuste define o endereço ao qual o DNP deve se reportar.
REPADR3: 0 a 65519.

AJUSTES
REPADR2 = 1

3.7.51. DNPMAP2 DNP Map
Este ajuste define a quantidade de mapa DNP será usado.
DNPMAP2: 1 a 3.

AJUSTES
DNPMAP2 = 1

3.7.52. DVARAI2 Analog Input Default Variation
Este ajuste define a variação de entradas analógicas.
DVARAI2: 1 a 6.

AJUSTES
DVARAI2 = 4

3.7.53. ECLASSB2 Class for Binary Event Data
Este ajuste define o método desejado para a recepção de
eventos que contenham dados binários numa conexão DNP3.0.
ECLASSB2: 0 a 3.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



190/247

AJUSTES
ECLASSB2 = 1

3.7.54. ECLASSC2 Class for Counter Event Data
Este ajuste define o método desejado para a recepção de
eventos que contenham dados de contadores numa conexão
DNP3.0.
ECLASSC2: 0 a 3.

AJUSTES
ECLASSC2 = 0

3.7.55. ECLASSA2 Class for Analog Event Data
Este ajuste define o método desejado para a recepção de
eventos que contenham dados analógicos numa conexão
DNP3.0.
ECLASSA2: 0 a 3.

AJUSTES
ECLASSA2 = 2

3.7.56. DECPLA2 Currents Scaling Decimal Places
Este ajuste define quantas casas decimais serão usadas para a
unidade de corrente.
DECPLA2: 0 a 3 casas decimais.

AJUSTES
DECPLA2 = 1

3.7.57. DECPLV2 Voltages Scaling Decimal Places
Este ajuste define quantas casas decimais serão usadas para a

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



191/247
unidade de tensão.
DECPLV2: 0 a 3 casas decimais.

AJUSTES
DECPLV2 = 1

3.7.58. DECPLM2 Miscellaneous Scaling Decimal Places
Este ajuste define quantas casas decimais serão usadas para as
demais unidades.
DECPLM2: 0 a 3 casas decimais.

AJUSTES
DECPLM2 = 1

3.7.59. ANADBA2 Amperes Reporting Deadband Counts
Este ajuste define a banda morta de eventos que contenham
elementos analógicos de corrente.
ANADBA2: 0 a 32767 contagens.

AJUSTES
ANADBA2 = 100

3.7.60. ANADBV2 Volts Reporting Deadband Counts
Este ajuste define a banda morta de eventos que contenham
elementos analógicos de tensão.
ANADBV2: 0 a 32767 contagens.

AJUSTES
ANADBV2 = 100

3.7.61. ANADBM2 Miscellaneous Data Reporting DeadbandCounts

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



192/247
Este ajuste define a banda morta de eventos que contenham
outros elementos analógicos.
ANADBM2: 0 a 32767 contagens.

AJUSTES
ANADBM2 = 100

3.7.62. TIMERQ2 Minutes for Request Interval
Este ajuste define o tempo do intervalo de aquisição de dados.
TIMERQ2: I, M, 1 a 32767 minutos.

AJUSTES
TIMERQ2 = I

3.7.63. STIMEO2 Seconds to Select/Operate Time-Out
Este ajuste define o tempo máximo para seleção / operação.
STIMEO2: 0,0 a 30,0 segundos.

AJUSTES
STIMEO2 = 1,0

3.7.64. DNPINA2 Seconds to Send Data Link Heartbeat
Este ajuste define o tempo para envio de dados.
DNPINA2: 0 a 7200 segundos.

AJUSTES
DNPINA2 = 120

3.7.65. ETIMEO2 Event Message Confirm Time-out (Seconds)
Este ajuste define o tempo máximo de confirmação de
mensagens.
ETIMEO2: 1 a 50 segundos.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



193/247

AJUSTES
ETIMEO2 = 5

3.7.66. UNSOL2 Enable Unsolicited Reporting
Este ajuste habilita o relatório de eventos não solicitado.
UNSOL2: Y, N.

AJUSTES
UNSOL2 = N

3.7.67. PUNSOL2 Enable Unsolicited Reporting at Power-up
Este ajuste habilita o relatório de eventos não solicitado ao
energizar o relé.
PUNSOL2: Y, N.

AJUSTES
PUNSOL2 = N

3.7.68. NUMEVE2 Number of Events to Transmit on
Este ajuste define o número de eventos a partir do qual os
mesmos serão transmitidos.
NUMEVE2: 1 a 200.

AJUSTES
NUMEVE2 = 10

3.7.69. AGEEVE2 Oldest Event to Transmit On (Seconds)
Este ajuste define o tempo do evento mais antigo para iniciar a
transmissão.
AGEEVE2: 0,0 a 99999,0 segundos.

AJUSTES
AGEEVE2 = 2,0

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



194/247

3.7.70. URETRY2 Unsolicited Message Max Retry Attempts
Este ajuste define o número de tentativas para mensagens não
solicitadas.
URETRY2: 2 a 10.

AJUSTES
URETRY2 = 3

3.7.71. UTIMEO2 Unsolicited Message Offline Time-Out (Seconds)
Este ajuste define o tempo máximo para confirmação de
mensagens não solicitadas.
UTIMEO2: 1 a 5000 segundos.

AJUSTES
UTIMEO2 = 60

akm=pÉëëáçå=Pakm=pÉëëáçå=Pakm=pÉëëáçå=Pakm=pÉëëáçå=P
3.7.72. DNPIP3 IP Address [zzz, yyy, xxx, www] (15 characters)
Este ajuste define o endereço do relé para acessos via protocolo
DNP3.0, contendo uma série de quatro valores separados por
períodos.
DNPIP3: 15 caracteres.

AJUSTES
DNPIP3 = 192.168.1.5

3.7.73. DNPTR3 Transport Protocol
Este ajuste define o protocolo de envio de mensagem.
DNPTR3: UDP, TCP.

AJUSTES
DNPTR3= TCP

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



195/247

3.7.74. DNPUDP3 UDP Response Port
Este ajuste define a resposta do protocolo de envio de
mensagem UDP.
DNPUDP3: REQ, 1 a 65534.

AJUSTES
DNPUDP3 = 20000

3.7.75. REPADR3 DNP Address to Report to
Este ajuste define o endereço ao qual o DNP deve se reportar.
REPADR3: 0 a 65519.

AJUSTES
REPADR3 = 1

3.7.76. DNPMAP3 DNP Map
Este ajuste define a quantidade de mapa DNP será usado.
DNPMAP3: 1 a 3.

AJUSTES
DNPMAP3 = 1

3.7.77. DVARAI3 Analog Input Default Variation
Este ajuste define a variação de entradas analógicas.
DVARAI3: 1 a 6.

AJUSTES
DVARAI3 = 4

3.7.78. ECLASSB3 Class for Binary Event Data

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



196/247
Este ajuste define o método desejado para a recepção de
eventos que contenham dados binários numa conexão DNP3.0.
ECLASSB3: 0 a 3.

AJUSTES
ECLASSB3 = 1

3.7.79. ECLASSC3 Class for Counter Event Data
Este ajuste define o método desejado para a recepção de
eventos que contenham dados de contadores numa conexão
DNP3.0.
ECLASSC3: 0 a 3.

AJUSTES
ECLASSC3 = 0

3.7.80. ECLASSA3 Class for Analog Event Data
Este ajuste define o método desejado para a recepção de
eventos que contenham dados analógicos numa conexão
DNP3.0.
ECLASSA3: 0 a 3.

AJUSTES
ECLASSA3 = 2

3.7.81. DECPLA3 Currents Scaling Decimal Places
Este ajuste define quantas casas decimais serão usadas para a
unidade de corrente.
DECPLA3: 0 a 3 casas decimais.

AJUSTES
DECPLA3 = 1


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



197/247
3.7.82. DECPLV3 Voltages Scaling Decimal Places
Este ajuste define quantas casas decimais serão usadas para a
unidade de tensão.
DECPLV3: 0 a 3 casas decimais.

AJUSTES
DECPLV3 = 1

3.7.83. DECPLM3 Miscellaneous Scaling Decimal Places
Este ajuste define quantas casas decimais serão usadas para as
demais unidades.
DECPLM3: 0 a 3 casas decimais.

AJUSTES
DECPLM3 = 1

3.7.84. ANADBA3 Amperes Reporting Deadband Counts
Este ajuste define a banda morta de eventos que contenham
elementos analógicos de corrente.
ANADBA3: 0 a 32767 contagens.

AJUSTES
ANADBA3 = 100

3.7.85. ANADBV3 Volts Reporting Deadband Counts
Este ajuste define a banda morta de eventos que contenham
elementos analógicos de tensão.
ANADBV3: 0 a 32767 contagens.

AJUSTES
ANADBV3 = 100


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01Insc. Estadual: 244.668.694.116



198/247
3.7.86. ANADBM3 Miscellaneous Data Reporting Deadband Counts
Este ajuste define a banda morta de eventos que contenham
outros elementos analógicos.
ANADBM3: 0 a 32767 contagens.

AJUSTES
ANADBM3 = 100

3.7.87. TIMERQ3 Minutes for Request Interval
Este ajuste define o tempo do intervalo de aquisição de dados.
TIMERQ3: I, M, 1 a 32767 minutos.

AJUSTES
TIMERQ3 = I

3.7.88. STIMEO3 Seconds to Select/Operate Time-Out
Este ajuste define o tempo máximo para seleção / operação.
STIMEO3: 0,0 a 30,0 segundos.

AJUSTES
STIMEO3 = 1,0

3.7.89. DNPINA3 Seconds to Send Data Link Heartbeat
Este ajuste define o tempo para envio de dados.
DNPINA3: 0 a 7200 segundos.

AJUSTES
DNPINA3= 120

3.7.90. ETIMEO3 Event Message Confirm Time-out (Seconds)
Este ajuste define o tempo máximo de confirmação de
mensagens.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



199/247
ETIMEO3: 1 a 50 segundos.

AJUSTES
ETIMEO3 = 5

3.7.91. UNSOL3 Enable Unsolicited Reporting
Este ajuste habilita o relatório de eventos não solicitado.
UNSOL3: Y, N.

AJUSTES
UNSOL3 = N

3.7.92. PUNSOL3 Enable Unsolicited Reporting at Power-up
Este ajuste habilita o relatório de eventos não solicitado ao
energizar o relé.
PUNSOL3: Y, N.

AJUSTES
PUNSOL3 = N

3.7.93. NUMEVE3 Number of Events to Transmit on
Este ajuste define o número de eventos a partir do qual os
mesmos serão transmitidos.
NUMEVE3: 1 a 200.

AJUSTES
NUMEVE3 = 10

3.7.94. AGEEVE3 Oldest Event to Transmit On (Seconds)
Este ajuste define o tempo do evento mais antigo para iniciar a
transmissão.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



200/247
AGEEVE3: 0,0 a 99999,0 segundos.

AJUSTES
AGEEVE3 = 2,0

3.7.95. URETRY3 Unsolicited Message Max Retry Attempts
Este ajuste define o número de tentativas para mensagens não
solicitadas.
URETRY3: 2 a 10.

AJUSTES
URETRY3 = 3

3.7.96. UTIMEO3 Unsolicited Message Offline Time-Out (Seconds)
Este ajuste define o tempo máximo para confirmação de
mensagens não solicitadas.
UTIMEO3: 1 a 5000 segundos.

AJUSTES
UTIMEO3 = 60

3.8. Port 2
mêçíçÅçä=pÉäÉÅíáçåmêçíçÅçä=pÉäÉÅíáçåmêçíçÅçä=pÉäÉÅíáçåmêçíçÅçä=pÉäÉÅíáçå
3.8.1. PROTO Protocol
Esse ajuste define o protocolo de comunicação da porta de
comunicação 2. Pode-se ajustar para SEL (protocolo padrão
ASCII para comunicação com o relé), DNP (para comunicação
com o relé via protocolo DNP3.0), MOD (protocolo Modbus®
RTU), EVMSG (protocolo Event Messenger quando usado com o
SEL-3010), PMU (sincrofasores em conformidade com a norma
IEEE C37.118), MBA (protocolo de comunicação via MIRRORED
BITS do grupo A, usado em equipamentos mais antigos), MBB
(protocolo de comunicação via MIRRORED BITS do grupo

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



201/247
B, usado em equipamentos mais antigos), MB8A (protocolo de
comunicação via MIRRORED BITS do grupo A), MB8B (protocolo
de comunicação via MIRRORED BITS do grupo B), MBTA
(protocolo de comunicação via MIRRORED BITS do grupo A
através de modem) e MBTB (protocolo de comunicação via
MIRRORED BITS do grupo B através de modem).
PROTO: SEL, DNP, MOD, EVMSG, PMU, MBA, MBB, MB8A,
MB8B, MBTA, MBTB.

AJUSTES
PROTO = SEL

`çããìåáÅ~íáçå=pÉííáåÖë`çããìåáÅ~íáçå=pÉííáåÖë`çããìåáÅ~íáçå=pÉííáåÖë`çããìåáÅ~íáçå=pÉííáåÖë
3.8.2. SPEED Data Speed (bps)
Esse ajuste define a taxa de transmissão de sinal.
SPEED: 300, 1200, 2400, 4800, 9600, 19200, 38400 bauds.

AJUSTES
SPEED = 38400

3.8.3. BITS Data bits (bits)
Esse ajuste define o número de bits de dados.
BITS: 7, 8.

AJUSTES
BITS = 8

3.8.4. PARITY Parity
Esse ajuste define o tipo de paridade utilizada na transmissão de
dados.
PARITY: O (paridade par), E (paridade ímpar) ou N (sem
paridade).

AJUSTES
PARITY = N

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



202/247

3.8.5. STOP Stop Bits (bits)
Este ajuste define o número de bits de parada.
STOP: 1, 2.

AJUSTES
STOP = 1

3.8.6. T_OUT Port Time-out (minutes)
Esse ajuste define o tempo de inatividade da porta após o qual
haverá desconexão automática da comunicação. Ajustando em 0
elimina a desconexão automática.
T_OUT: 0 a 30 minutos.

AJUSTES
T_OUT = 30

pbi=mêçíçÅçä=pÉííáåÖëpbi=mêçíçÅçä=pÉííáåÖëpbi=mêçíçÅçä=pÉííáåÖëpbi=mêçíçÅçä=pÉííáåÖë
3.8.7. AUTO Send Auto Messages to Port
Esse ajuste permite a transmissão automática de mensagens
para a porta serial.
AUTO: Y, N.

AJUSTES
AUTO = N

3.8.8. FASTOP Fast Operate
Este ajuste habilita a mensagem de “FAST OPERATE” na porta
serial.
FASTOP: Y, N.

AJUSTES
FASTOP = N


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



203/247
Modbus Protocol
3.8.9. SLAVEID Modbus Slave ID
Este ajuste define o endereço do equipamento.
SLAVEID:1 a 247.

AJUSTES
SLAVEID = 1

Mirrored Bits
3.8.10. TXID Mirrored Bits Transmit Identifier
Esse ajuste identifica o endereço de transmissão de MIRRORED
BITS. O ajuste de TXID no relé local deve ser compatível com o
ajuste de TXID no relé do terminal remoto. Isto significa que um
relé TXID = 1 transmite para o relé TXID = 1.
TXID: 1 a 4.

AJUSTES
TXID = 2

3.8.11. RXID Mirrored Bits Receive Identifier
Esse ajuste identifica o endereço de recepção de MIRRORED
BITS. O ajuste de RXID no relé local deve ser compatível com o
ajuste de RXID no relé do terminal remoto. Isto significa que um
relé RXID = 2 receba do relé RXID = 2.
RXID: 1 a 4.

AJUSTES
RXID = 1

3.8.12. RBADPU Mirrored Bits Rx Bad Pickup Time (Seconds)
Este elemento indica quanto tempo um erro de canal pode
perdurar antes que o elemento RBADA seja ativado.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



204/247
RBADA é desativado quando os erros de canal são corrigidos.
RBADPU: 1 a 10000.

AJUSTES
RBADPU = 60

3.8.13. CBADPU PPM Mirrored Bits Channel Bad Pickup
O ajuste CBADPU determina a relação entre o tempo em que o
canal está falhado e o tempo total do canal antes do elemento
CBADA ser ativado. Os tempos usados para este cálculo são os
disponíveis nos registros COMM. O fabricante sugere um ajuste
de 10000.
CBADPU: 1 a 10000.

AJUSTES
CBADPU = 1000

3.8.14. RXDFLT Mirrored Bits Receive Default State (8 Characters)
Esse ajuste determina os estados dos MIRRORED BITS
assumidos quando é detectado um erro de transmissão. O ajuste
é um conjunto de 0s, 1s e Xs, no total de oito, que indicam o
seguinte:
• 0: em caso de perda do canal de comunicação o MIRRORED
BIT associado assume o estado lógico 0.
• 1: em caso de perda do canal de comunicação o MIRRORED
BIT associado assume o estado lógico 1.
• X: em caso de perda do canal de comunicação o MIRRORED
BIT associado mantém o estado lógico que possuía antes da
perda do canal.
RXDFLT: 8 caracteres (0s, 1s, Xs).

AJUSTES
RXDFLT = 000000XX


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



205/247
Pickup Debounce Messages
3.8.15. RMBnPU RMBn Pickup Debounce Messages
Estes temporizadores (n entre 1 e 8) supervisionam a
transferência de dados recebidos ou valores assumidos,
retardando a partida e a reposição dos respectivos MIRRORED
BITS através de tempos de segurança.
RMBnPU: 1 a 8 milissegundos.

AJUSTES
RMBnPU = 1

Dropout Debounce Messages
3.8.16. RMBnDO RMBn Dropout Debounce Messages
Estes temporizadores (n entre 1 e 8) supervisionam a
transferência de dados recebidos ou valores assumidos,
retardando a partida e a reposição dos respectivos MIRRORED
BITS através de tempos de segurança.
RMBnDO: 1 a 8 milissegundos.

AJUSTES
RMBnDO = 1

akm=mêçíçÅçäakm=mêçíçÅçäakm=mêçíçÅçäakm=mêçíçÅçä
3.8.17. DNPADR DNP Address
Este ajuste define o endereço do relé para acessos via protocolo
DNP3.0.
DNPADR: 0 a 65519.

AJUSTES
DNPADR = 0,00

3.8.18. REPADR1 DNP Address to Report to
Este ajuste define o endereço ao qual o DNP deve se reportar.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



206/247
REPADR1: 0 a 65519.

AJUSTES
REPADR1 = 1

3.8.19. DNPMAP1 DNP Map
Este ajuste define a quantidade de mapa DNP será usado.
DNPMAP1: 1 a 3.

AJUSTES
DNPMAP1 = 1

3.8.20. DVARAI1 Analog Input Default Variation
Este ajuste define a variação de entradas analógicas.
DVARAI1: 1 a 6.

AJUSTES
DVARAI1 = 4

3.8.21. ECLASSB1 Class for Binary Event Data
Este ajuste define o método desejado para a recepção de
eventos que contenham dados binários numa conexão DNP3.0.
ECLASSB1: 0 a 3.

AJUSTES
ECLASSB1 = 1

3.8.22. ECLASSC1 Class for Counter Event Data
Este ajuste define o método desejado para a recepção de
eventos que contenham dados de contadores numa conexão
DNP3.0.
ECLASSC1: 0 a 3.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



207/247

AJUSTES
ECLASSC1 = 0

3.8.23. ECLASSA1 Class for Analog Event Data
Este ajuste define o método desejado para a recepção de
eventos que contenham dados analógicos numa conexão
DNP3.0.
ECLASSA1: 0 a 3.

AJUSTES
ECLASSA1 = 2

3.8.24. DECPLA1 Currents Scaling Decimal Places
Este ajuste define quantas casas decimais serão usadas para a
unidade de corrente.
DECPLA1: 0 a 3 casas decimais.

AJUSTES
DECPLA1 = 1

3.8.25. DECPLV1 Voltages Scaling Decimal Places
Este ajuste define quantas casas decimais serão usadas para a
unidade de tensão.
DECPLV1: 0 a 3 casas decimais.

AJUSTES
DECPLV1 = 1

3.8.26. DECPLM1 Miscellaneous Scaling Decimal Places
Este ajuste define quantas casas decimais serão usadas para as
demais unidades.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



208/247
DECPLM1: 0 a 3 casas decimais.

AJUSTES
DECPLM1 = 1

3.8.27. ANADBA1 Amperes Reporting Deadband Counts
Este ajuste define a banda morta de eventos que contenham
elementos analógicos de corrente.
ANADBA1: 0 a 32767 contagens.

AJUSTES
ANADBA1 = 100

3.8.28. ANADBV1 Volts Reporting Deadband Counts
Este ajuste define a banda morta de eventos que contenham
elementos analógicos de tensão.
ANADBV1: 0 a 32767 contagens.

AJUSTES
ANADBV1 = 100

3.8.29. ANADBM1 Miscellaneous Data Reporting Deadband Counts
Este ajuste define a banda morta de eventos que contenham
outros elementos analógicos.
ANADBM1: 0 a 32767 contagens.

AJUSTES
ANADBM1 = 100

3.8.30. TIMERQ1 Minutes for Request Interval
Este ajuste define o tempo do intervalo de aquisição de dados.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



209/247
TIMERQ1: I, M, 1 a 32767 minutos.

AJUSTES
TIMERQ1 = I

3.8.31. STIMEO1 Seconds to Select/Operate Time-Out
Este ajuste define o tempo máximo para seleção / operação.
STIMEO1: 0,0 a 30,0 segundos.

AJUSTES
STIMEO1 = 1,0

3.8.32. DRETRY1 Data Link Retries
Este ajuste define o número de tentativas de conexão de dados.
DRETRY1: 0 a 15.

AJUSTES
DRETRY1 = 3

3.8.33. DTIMEO Seconds to Data Link Time-out
Este ajuste define o tempo máximo para conexão de dados.
DTIMEO: 0 a 5 segundos.

AJUSTES
DTIMEO = 1

3.8.34. ETIMEO1 Event Message Confirm Time-out (Seconds)
Este ajuste define o tempo máximo de confirmaçãouma série
de elementos e equações SELogic.
SS1: SELogic Equation.

3.2.11. SS2 Select Settings Group 2 (SELogic)
Este ajuste define a lógica necessária para a ativação do grupo
de ajustes 2. Cada lógica pode ser programada para uma série
de elementos e equações SELogic.
SS2: SELogic Equation.

3.2.12. SS3 Select Settings Group 3 (SELogic)
Este ajuste define a lógica necessária para a ativação do grupo
de ajustes 3. Cada lógica pode ser programada para uma série
de elementos e equações SELogic.
SS3: SELogic Equation.

3.2.13. SS4 Select Settings Group 4 (SELogic)
Este ajuste define a lógica necessária para a ativação do grupo
de ajustes 4. Cada lógica pode ser programada para uma série
de elementos e equações SELogic.
SS4: SELogic Equation.
Nesse exemplo não haverá comutação de grupos de ajustes.
Observar que com todas as variáveis ajustadas para zero, a
mudança de grupo de ajustes somente pode ser feita via

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



17/247
interface serial ou via teclado frontal do relé.

AJUSTES
SS1 = 0
SS2 = 0
SS3 = 0
SS4 = 0

Synchronized Phasor Measurement
O SEL-787 inclui a tecnologia de medição fasorial que fornece medições
sincronizadas de fasores ao longo do sistema de potência. Essa tecnologia
incorporada a um relé de proteção reduz ou elimina os custos incrementais
de instalação e manutenção ao mesmo tempo em que mantém inalterada a
confiabilidade do sistema. Usando a tecnologia de fasores sincronizados, é
incorporado, sem muito esforço, aplicações de controle atuais e futuras nos
mesmos dispositivos usados para proteção e controle do sistema de
potência.
Essa função permite melhorar a percepção do operador sobre as
condições do sistema, usando dados em tempo real para visualizar os
ângulos de carga, melhorar a análise de eventos e fornecer as medições
dos estados.

10 DICAS DA SEL SOBRE APLICAÇÃO DE SINCROFASORES
Existem muitas opções de uso para uma Concessionária de Energia
Elétrica ao aplicar os recursos das medições sincronizadas de fasores. É
possível utilizar tais recursos para se obter diversos benefícios que são
desconhecidos pela maioria dos usuários.
Os valores de tensão e corrente ficam precisamente alinhados, graças aos
relógios GPS com precisão de microssegundos (como os GPS SEL 2401 e
SEL 2407 de fabricação da SEL).
Um microssegundo corresponde a apenas 0,02 graus elétricos a 60Hz e
erros de fases são na maioria das vezes oriundos de TC´s e TP´s.
A lista abaixo fornece 10 dicas de como atualmente se pode utilizar
medição de fasores e é de grande utilidade para aqueles que trabalham
com operação, COS - Centro de Operação do Sistema, gerenciamento de

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



18/247
ativos, análise de perturbações, estudos elétricos e dinâmicos e testes ou
comissionamento de sistemas de proteção.

1- Use Medição Sincronizada de Fasores Oriundas dos Relés Para
Verificar as Condições dos Transformadores de Instrumentos da
sua Subestação:
Numa mesma subestação, quando os disjuntores estão fechados, todas
os TP´s das linhas e barramentos devem estar com mesma magnitude e
fase. Nos relés SEL, através do comando "Meter PM" é possível simular
de forma remota um voltímetro vetorial.

2- Verifique Polaridades, Defasagem e Relação dos TC´s:
Com uma pequena carga no sistema e com todos os relés
sincronizados, basta aplicar a Lei de Kirchoff ao redor do barramento,
fase por fase e com isto será possível visualizar remotamente qualquer
erro de defasagem, polaridade ou de relação de transformação.

3- Verifique Polaridades, Defasagens e Relações de TC´s e TP´s nos
Terminais de uma Linha de Transmissão:
Basta executar o comando "Meter PM" num mesmo instante de tempo
para ambos os terminais de uma linha de transmissão para verificar
polaridades, defasagens e relações de transformação nos
transformadores de instrumentos de cada SE. Para uma rápida
verificação de sensibilidade, na maioria dos casos, não é necessário
efetuar cálculos complexos utilizando os parâmetros da linha. Verifique
se a fase A é realmente a fase A, para correntes e tensões, em ambos
os terminais. Com fasores sincronizados em ambas as extremidades de
uma linha, também se podem usar as equações da linha para cálculo
exato e investigar erros que podem estar vindos de constantes da linha,
TC´s, TP´s ou nas conexões de TC´s e TP´s.

4- Analíse Faltas e Verifique a Modelagem do Sistema:
Calcule infeeds de todas as fontes, calcule resistências de faltas e
verifique parâmetros de seqüência zero para linhas e fontes do sistema
de potência.

5- Verifique seu Estimador de Estado:
O estimador de estado estima magnitudes e ângulos das tensões das

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



19/247
barras do sistema. Porém, ele é preciso?
Através de disparo de medições em várias barras ao mesmo tempo,
pode-se comparar as medições reais com as estimativas. Bastante útil
para encontrar erros de dados no SCADA.

6- A Empresa não tem Estimador de Estado?
Porém, pode ter algo MELHOR: Medição Direta do Estado do
Sistema.
Não somente uma medição direta, mas também uma medição mais
freqüente, pois se pode ajustá-la para cada segundo versus uma
estimação de 1 a 10 minutos.

7- Elabore um Sistema Automático de Verificação de Esquemas:
Há muitos exemplos e citaremos apenas um. Quando 2 relés estão
numa mesma barra ou mesmo TC ou TP eles deveriam estar medindo a
mesma corrente ou tensão. Adicionalmente aos testes manuais acima
citados, é possível elaborar check automático num processador de
comunicação ou UTR para que verifique rotineiramente a possibilidade
de existência de erros e forneça alarme quando algo estiver errado. Este
erro pode ser com um relé, com um medidor, uma chave de teste, com o
TC ou TP. Através da diferença entre os fasores, pode-se visualizar
erros de magnitude e também de ângulo de fase.

8- Monitore Ângulos Através do Sistema de Transmissão:
Basta mostrar para o operador do sistema valores de tensão e ângulo
de algumas poucas barras críticas. Os engenheiros de operação podem
construir gráficos que mostram relações entre os ângulos e os possíveis
cenários críticos para que os operadores possam facilmente entender e
usar os dados.

9- Monitore Ângulos Entre o Sistema de Transmissão e Barras Críticas
de Distribuição:
Engenheiros de Operação e Planejamento podem montar gráficos que
relacionem os ângulos com limites de estabilidade de tensão e desta
forma os operadores terão uma ferramenta para visualizar e impedir
colapso de tensão.


 Rodovia Campinas Mogi-Mirim (SP-340), Kmde
mensagens.
ETIMEO1: 1 a 50 segundos.

AJUSTES
ETIMEO1 = 5

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



210/247

3.8.35. UNSOL1 Enable Unsolicited Reporting
Este ajuste habilita o relatório de eventos não solicitado.
UNSOL1: Y, N.

AJUSTES
UNSOL1 = N

3.8.36. PUNSOL1 Enable Unsolicited Reporting at Power-up
Este ajuste habilita o relatório de eventos não solicitado ao
energizar o relé.
PUNSOL1: Y, N.

AJUSTES
PUNSOL1 = N

3.8.37. NUMEVE1 Number of Events to Transmit on
Este ajuste define o número de eventos a partir do qual os
mesmos serão transmitidos.
NUMEVE1: 1 a 200.

AJUSTES
NUMEVE1 = 10

3.8.38. AGEEVE1 Oldest Event to Transmit On (Seconds)
Este ajuste define o tempo do evento mais antigo para iniciar a
transmissão.
AGEEVE1: 0,0 a 99999,0 segundos.

AJUSTES
AGEEVE1 = 2,0


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



211/247
3.8.39. URETRY1 Unsolicited Message Max Retry Attempts
Este ajuste define o número de tentativas para mensagens não
solicitadas.
URETRY1: 2 a 10.

AJUSTES
URETRY1 = 3

3.8.40. UTIMEO1 Unsolicited Message Offline Time-Out (Seconds)
Este ajuste define o tempo máximo para confirmação de
mensagens não solicitadas.
UTIMEO1: 1 a 5000 segundos.

AJUSTES
UTIMEO1 = 60

3.9. Port 3
mêçíçÅçä=pÉäÉÅíáçåmêçíçÅçä=pÉäÉÅíáçåmêçíçÅçä=pÉäÉÅíáçåmêçíçÅçä=pÉäÉÅíáçå
3.9.1. PROTO Protocol
Esse ajuste define o protocolo de comunicação da porta de
comunicação 3. Pode-se ajustar para SEL (protocolo padrão
ASCII para comunicação com o relé), DNP (para comunicação
com o relé via protocolo DNP3.0), MOD (protocolo Modbus®
RTU), EVMSG (protocolo Event Messenger quando usado com o
SEL-3010), PMU (sincrofasores em conformidade com a norma
IEEE C37.118), MBA (protocolo de comunicação via MIRRORED
BITS do grupo A, usado em equipamentos mais antigos), MBB
(protocolo de comunicação via MIRRORED BITS do grupo B,
usado em equipamentos mais antigos), MB8A (protocolo de
comunicação via MIRRORED BITS do grupo A), MB8B (protocolo
de comunicação via MIRRORED BITS do grupo B), MBTA
(protocolo de comunicação via MIRRORED BITS do grupo A
através de modem) e MBTB (protocolo de comunicação via
MIRRORED BITS do grupo B através de modem).
PROTO: SEL, DNP, MOD, EVMSG, PMU, MBA, MBB, MB8A,
MB8B, MBTA, MBTB.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



212/247

AJUSTES
PROTO = SEL

`çããìåáÅ~íáçå=pÉííáåÖë`çããìåáÅ~íáçå=pÉííáåÖë`çããìåáÅ~íáçå=pÉííáåÖë`çããìåáÅ~íáçå=pÉííáåÖë
3.9.2. SPEED Data Speed (bps)
Esse ajuste define a taxa de transmissão de sinal.
SPEED: 300, 1200, 2400, 4800, 9600, 19200, 38400 bauds.

AJUSTES
SPEED = 38400

3.9.3. BITS Data bits (bits)
Esse ajuste define o número de bits de dados.
BITS: 7, 8.

AJUSTES
BITS = 8

3.9.4. PARITY Parity
Esse ajuste define o tipo de paridade utilizada na transmissão de
dados.
PARITY: O (paridade par), E (paridade ímpar) ou N (sem
paridade).

AJUSTES
PARITY = N

3.9.5. STOP Stop Bits (bits)
Este ajuste define o número de bits de parada.
STOP: 1, 2.


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



213/247
AJUSTES
STOP = 1

3.9.6. RTSCTS Enable Hardware Handshaking
Este ajuste habilita a comunicação com o relé. Com RTSCTS em
Y, o relé não enviará caracteres até que a entrada CTS esteja
ativa. Também, se o relé estiver impossibilitado de receber
caracteres, ele não disponibiliza a linha RTS. O ajuste RTSCTS
não é aplicável na porta serial (RS485) ou na portas configuradas
com o protocolo LMD.
RTSCTS: Y, N.

AJUSTES
RTSCTS = N

3.9.7. T_OUT Port Time-out (minutes)
Esse ajuste define o tempo de inatividade da porta após o qual
haverá desconexão automática da comunicação. Ajustando em 0
elimina a desconexão automática.
T_OUT: 0 a 30 minutos.

AJUSTES
T_OUT = 30

pbi=mêçíçÅçä=pÉííáåÖëpbi=mêçíçÅçä=pÉííáåÖëpbi=mêçíçÅçä=pÉííáåÖëpbi=mêçíçÅçä=pÉííáåÖë
3.9.8. AUTO Send Auto Messages to Port
Esse ajuste permite a transmissão automática de mensagens
para a porta serial.
AUTO: Y, N.

AJUSTES
AUTO = N

3.9.9. FASTOP Fast Operate

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



214/247
Este ajuste habilita a mensagem de “FAST OPERATE” na porta
serial.
FASTOP: Y, N.

AJUSTES
FASTOP = N

Modbus Protocol
3.9.10. SLAVEID Modbus Slave ID
Este ajuste define o endereço do equipamento.
SLAVEID:1 a 247.

AJUSTES
SLAVEID = 1

Mirrored Bits
3.9.11. TXID Mirrored Bits Transmit Identifier
Esse ajuste identifica o endereço de transmissão de MIRRORED
BITS. O ajuste de TXID no relé local deve ser compatível com o
ajuste de TXID no relé do terminal remoto. Isto significa que um
relé TXID = 1 transmite para o relé TXID = 1.
TXID: 1 a 4.

AJUSTES
TXID = 2

3.9.12. RXID Mirrored Bits Receive Identifier
Esse ajuste identifica o endereço de recepção de MIRRORED
BITS. O ajuste de RXID no relé local deve ser compatível com o
ajuste de RXID no relé do terminal remoto. Isto significa que um
relé RXID = 2 receba do relé RXID = 2.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



215/247
RXID: 1 a 4.

AJUSTES
RXID = 1

3.9.13. RBADPU Mirrored Bits Rx Bad Pickup Time (Seconds)
Este elemento indica quanto tempo um erro de canal pode
perdurar antes que o elemento RBADA seja ativado. RBADA é
desativado quando oserros de canal são corrigidos.
RBADPU: 1 a 10000.

AJUSTES
RBADPU = 60

3.9.14. CBADPU PPM Mirrored Bits Channel Bad Pickup
O ajuste CBADPU determina a relação entre o tempo em que o
canal está falhado e o tempo total do canal antes do elemento
CBADA ser ativado. Os tempos usados para este cálculo são os
disponíveis nos registros COMM. O fabricante sugere um ajuste
de 10000.
CBADPU: 1 a 10000.

AJUSTES
CBADPU = 1000

3.9.15. RXDFLT Mirrored Bits Receive Default State (8 Characters)
Esse ajuste determina os estados dos MIRRORED BITS
assumidos quando é detectado um erro de transmissão. O ajuste
é um conjunto de 0s, 1s e Xs, no total de oito, que indicam o
seguinte:
• 0: em caso de perda do canal de comunicação o MIRRORED
BIT associado assume o estado lógico 0.
• 1: em caso de perda do canal de comunicação o MIRRORED
BIT associado assume o estado lógico 1.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



216/247
• X: em caso de perda do canal de comunicação o MIRRORED
BIT associado mantém o estado lógico que possuía antes da
perda do canal.
RXDFLT: 8 caracteres (0s, 1s, Xs).

AJUSTES
RXDFLT = 000000XX

Pickup Debounce Messages
3.9.16. RMBnPU RMBn Pickup Debounce Messages
Estes temporizadores (n entre 1 e 8) supervisionam a
transferência de dados recebidos ou valores assumidos,
retardando a partida e a reposição dos respectivos MIRRORED
BITS através de tempos de segurança.
RMBnPU: 1 a 8 milissegundos.

AJUSTES
RMBnPU = 1

Dropout Debounce Messages
3.9.17. RMBnDO RMBn Dropout Debounce Messages
Estes temporizadores (n entre 1 e 8) supervisionam a
transferência de dados recebidos ou valores assumidos,
retardando a partida e a reposição dos respectivos MIRRORED
BITS através de tempos de segurança.
RMBnDO: 1 a 8 milissegundos.

AJUSTES
RMBnDO = 1

akm=mêçíçÅçäakm=mêçíçÅçäakm=mêçíçÅçäakm=mêçíçÅçä

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



217/247
3.9.18. DNPADR DNP Address
Este ajuste define o endereço do relé para acessos via protocolo
DNP3.0.
DNPADR: 0 a 65519.

AJUSTES
DNPADR = 0,00

3.9.19. REPADR1 DNP Address to Report to
Este ajuste define o endereço ao qual o DNP deve se reportar.
REPADR1: 0 a 65519.

AJUSTES
REPADR1 = 1

3.9.20. DNPMAP1 DNP Map
Este ajuste define a quantidade de mapa DNP será usado.
DNPMAP1: 1 a 3.

AJUSTES
DNPMAP1 = 1

3.9.21. DVARAI1 Analog Input Default Variation
Este ajuste define a variação de entradas analógicas.
DVARAI1: 1 a 6.

AJUSTES
DVARAI1 = 4


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



218/247
3.9.22. ECLASSB1 Class for Binary Event Data
Este ajuste define o método desejado para a recepção de
eventos que contenham dados binários numa conexão DNP3.0.
ECLASSB1: 0 a 3.

AJUSTES
ECLASSB1 = 1

3.9.23. ECLASSC1 Class for Counter Event Data
Este ajuste define o método desejado para a recepção de
eventos que contenham dados de contadores numa conexão
DNP3.0.
ECLASSC1: 0 a 3.

AJUSTES
ECLASSC1 = 0

3.9.24. ECLASSA1 Class for Analog Event Data
Este ajuste define o método desejado para a recepção de
eventos que contenham dados analógicos numa conexão
DNP3.0.
ECLASSA1: 0 a 3.

AJUSTES
ECLASSA1 = 2

3.9.25. DECPLA1 Currents Scaling Decimal Places
Este ajuste define quantas casas decimais serão usadas para a
unidade de corrente.
DECPLA1: 0 a 3 casas decimais.

AJUSTES
DECPLA1 = 1

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



219/247

3.9.26. DECPLV1 Voltages Scaling Decimal Places
Este ajuste define quantas casas decimais serão usadas para a
unidade de tensão.
DECPLV1: 0 a 3 casas decimais.

AJUSTES
DECPLV1 = 1

3.9.27. DECPLM1 Miscellaneous Scaling Decimal Places
Este ajuste define quantas casas decimais serão usadas para as
demais unidades.
DECPLM1: 0 a 3 casas decimais.

AJUSTES
DECPLM1 = 1

3.9.28. ANADBA1 Amperes Reporting Deadband Counts
Este ajuste define a banda morta de eventos que contenham
elementos analógicos de corrente.
ANADBA1: 0 a 32767 contagens.

AJUSTES
ANADBA1 = 100

3.9.29. ANADBV1 Volts Reporting Deadband Counts
Este ajuste define a banda morta de eventos que contenham
elementos analógicos de tensão.
ANADBV1: 0 a 32767 contagens.

AJUSTES

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



220/247
ANADBV1 = 100

3.9.30. ANADBM1 Miscellaneous Data Reporting Deadband Counts
Este ajuste define a banda morta de eventos que contenham
outros elementos analógicos.
ANADBM1: 0 a 32767 contagens.

AJUSTES
ANADBM1 = 100

3.9.31. TIMERQ1 Minutes for Request Interval
Este ajuste define o tempo do intervalo de aquisição de dados.
TIMERQ1: I, M, 1 a 32767 minutos.

AJUSTES
TIMERQ1 = I

3.9.32. STIMEO1 Seconds to Select/Operate Time-Out
Este ajuste define o tempo máximo para seleção / operação.
STIMEO1: 0,0 a 30,0 segundos.

AJUSTES
STIMEO1 = 1,0

3.9.33. DRETRY1 Data Link Retries
Este ajuste define o número de tentativas de conexão de dados.
DRETRY: 0 a 15.

AJUSTES
DRETRY = 3

3.9.34. DTIMEO Seconds to Data Link Time-out
Este ajuste define o tempo máximo para conexão de dados.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



221/247
DTIMEO: 0 a 5 segundos.

AJUSTES
DTIMEO = 1

3.9.35. ETIMEO1 Event Message Confirm Time-out (Seconds)
Esteajuste define o tempo máximo de confirmação de
mensagens.
ETIMEO1: 1 a 50 segundos.

AJUSTES
ETIMEO1 = 5

3.9.36. UNSOL1 Enable Unsolicited Reporting
Este ajuste habilita o relatório de eventos não solicitado.
UNSOL1: Y, N.

AJUSTES
UNSOL1 = N

3.9.37. PUNSOL1 Enable Unsolicited Reporting at Power-up
Este ajuste habilita o relatório de eventos não solicitado ao
energizar o relé.
PUNSOL1: Y, N.

AJUSTES
PUNSOL1 = N

3.9.38. NUMEVE1 Number of Events to Transmit on
Este ajuste define o número de eventos a partir do qual os
mesmos serão transmitidos.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



222/247
NUMEVE1: 1 a 200.

AJUSTES
NUMEVE1 = 10

3.9.39. AGEEVE1 Oldest Event to Transmit On (Seconds)
Este ajuste define o tempo do evento mais antigo para iniciar a
transmissão.
AGEEVE1: 0,0 a 99999,0 segundos.

AJUSTES
AGEEVE1 = 2,0

3.9.40. URETRY1 Unsolicited Message Max Retry Attempts
Este ajuste define o número de tentativas para mensagens não
solicitadas.
URETRY1: 2 a 10.

AJUSTES
URETRY1 = 3

3.9.41. UTIMEO1 Unsolicited Message Offline Time-Out (Seconds)
Este ajuste define o tempo máximo para confirmação de
mensagens não solicitadas.
UTIMEO1: 1 a 5000 segundos.

AJUSTES
UTIMEO1 = 60

aÉä~óaÉä~óaÉä~óaÉä~ó
3.9.42. MINDLY Minimum Seconds from DCD to Tx (Seconds)

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



223/247
Este ajuste define o tempo mínimo desde DCD (Data Carrier
Detect - detector de transporte de dados) até a transmissão pelo
canal Tx.
MINDLY: 0,00 a 1,00 segundo.

AJUSTES
MINDLY = 0,05

3.9.43. MAXDLY Maximun Seconds from DCD to Tx (Seconds)
Este ajuste define o tempo máximo deste o DCD (Data Carrier
Detect - detector de transporte de dados) até a transmissão pelo
canal Tx.
MAXDLY: 0,00 a 1,00 segundo.

AJUSTES
MAXDLY = 0,10

3.9.44. PREDLY Settle Time from RTS ON to Tx (Seconds)
Este ajuste define o tempo estabelecido desde RTS ligado
(Request To Send – solicitação de envio de dados), até a
transmissão pelo o canal Tx.
PREDLY: OFF, 0,00 a 30,00 segundos.

AJUSTES
PREDLY = 0,00

3.9.45. PSTDLY Settle Time from Tx to RTS OFF (Seconds)
Este ajuste define o tempo estabelecido desde a transmissão
pelo o canal Tx até RTS desligado (Request To Send –
solicitação de envio de dados).
PSTDLY: 0,00 a 30,00 segundos.

AJUSTES
PSTDLY = 0,0


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



224/247
jçÇÉã=jçÇÉã=jçÇÉã=jçÇÉã=pÉííáåÖëpÉííáåÖëpÉííáåÖëpÉííáåÖë====
bå~ÄäÉ=jçÇÉãbå~ÄäÉ=jçÇÉãbå~ÄäÉ=jçÇÉãbå~ÄäÉ=jçÇÉã
3.9.46. MODEM Modem Connected to Port
Este ajuste define se haverá algum modem ligado à porta 3.
MODEM: Y, N.

AJUSTES
MODEM = N

3.9.47. MSTR Modem Startup String (30 characters)
Este ajuste define a seqüência para iniciar o Modem.
MSTR: 30 caracteres.

AJUSTES
MSTR = E0X0&D0S0=4

3.9.48. PH_NUM1 Phone Number for Dial-Out (30 characters)
Este ajuste define número telefônico 1 para discar.
PH_NUM1: 30 caracteres.

AJUSTES
PH_NUM1 =

3.9.49. PH_NUM2 Phone Number for Dial-Out (30 characters)
Este ajuste define número telefônico 2 para discar.
PH_NUM2: 30 caracteres.

AJUSTES
PH_NUM2 =

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



225/247

3.9.50. RETRY1 Retry Attempts for Phone 1 Dial-Out
Este ajuste define o número de tentativas de discagem para
através do telefone 1.
RETRY1: 1 a 20.

AJUSTES
RETRY1 = 5

3.9.51. RETRY2 Retry Attempts for Phone 2 Dial-Out
Este ajuste define o número de tentativas de discagem para
através do telefone 2.
RETRY2: 1 a 20.

AJUSTES
RETRY2 = 5

3.9.52. MDTIME Time to Attempt Dial (Seconds)
Este ajuste define o tempo para a tentativa de discagem.
MDTIME: 5 a 300 segundos.

AJUSTES
MDTIME = 60

3.9.53. MDRET Time Between Dial-Out Attempts (Seconds)
Este ajuste define o tempo entre as tentativa de discagem.
MDRET: 5 a 3600 segundos.

AJUSTES
MDRET = 120


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



226/247
3.10. Port 4
mêçíçÅçä=pÉäÉÅíáçåmêçíçÅçä=pÉäÉÅíáçåmêçíçÅçä=pÉäÉÅíáçåmêçíçÅçä=pÉäÉÅíáçå
3.10.1. PROTO Protocol
Esse ajuste define o protocolo de comunicação da porta de
comunicação 4. Pode-se ajustar para SEL (protocolo padrão
ASCII para comunicação com o relé), MOD (protocolo Modbus®
RTU), DNET (permite a conexão a uma rede DeviceNet para
acesso aos dados de medição, elementos de proteção, contatos
das I/Os, sinalizações e grupos de ajustes), EVMSG (protocolo
Event Messenger quando usado com o SEL-3010), PMU
(sincrofasores em conformidade com a norma IEEE C37.118),
MBA (protocolo de comunicação via MIRRORED BITS do grupo
A, usado em equipamentos mais antigos), MBB (protocolo de
comunicação via MIRRORED BITS do grupo B, usado em
equipamentos mais antigos), MB8A (protocolo de comunicação
via MIRRORED BITS do grupo A), MB8B (protocolo de
comunicação via MIRRORED BITS do grupo B), MBTA (protocolo
de comunicação via MIRRORED BITS do grupo A através de
modem) e MBTB (protocolo de comunicação via MIRRORED
BITS do grupo B através de modem).
PROTO: SEL, MOD, DNET, EVMSG, PMU, MBA, MBB, MB8A,
MB8B, MBTA, MBTB.

AJUSTES
PROTO = SEL

fåíÉêÑfåíÉêÑfåíÉêÑfåíÉêÑ~ÅÉ=pÉäÉÅíáçå~ÅÉ=pÉäÉÅíáçå~ÅÉ=pÉäÉÅíáçå~ÅÉ=pÉäÉÅíáçå
3.10.2. COMMINF Communications Interface
Esse ajuste define o tipo da porta de comunicação EIA-232 ou
EIA-485.
COMMINF: 232, 485.

AJUSTES
COMMINF = 232


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01Insc. Estadual: 244.668.694.116



227/247
`çããìåáÅ~íáçå=pÉííáåÖë`çããìåáÅ~íáçå=pÉííáåÖë`çããìåáÅ~íáçå=pÉííáåÖë`çããìåáÅ~íáçå=pÉííáåÖë
3.10.3. SPEED Data Speed (bps)
Esse ajuste define a taxa de transmissão de sinal.
SPEED: 300, 1200, 2400, 4800, 9600, 19200, 38400 bauds.

AJUSTES
SPEED = 38400

3.10.4. BITS Data bits (bits)
Esse ajuste define o número de bits de dados.
BITS: 7, 8.

AJUSTES
BITS = 8

3.10.5. PARITY Parity
Esse ajuste define o tipo de paridade utilizada na transmissão de
dados.
PARITY: O (paridade par), E (paridade ímpar) ou N (sem
paridade).

AJUSTES
PARITY = N

3.10.6. STOP Stop Bits (bits)
Este ajuste define o número de bits de parada.
STOP: 1, 2.

AJUSTES
STOP = 1

3.10.7. RTSCTS Enable Hardware Handshaking
Este ajuste habilita a comunicação com o relé. Com RTSCTS em

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



228/247
Y, o relé não enviará caracteres até que a entrada CTS esteja
ativa. Também, se o relé estiver impossibilitado de receber
caracteres, ele não disponibiliza a linha RTS. O ajuste RTSCTS
não é aplicável na porta serial (RS485) ou na portas configuradas
com o protocolo LMD.
RTSCTS: Y, N.

AJUSTES
RTSCTS = N

3.10.8. T_OUT Port Time-out (minutes)
Esse ajuste define o tempo de inatividade da porta após o qual
haverá desconexão automática da comunicação. Ajustando em 0
elimina a desconexão automática.
T_OUT: 0 a 30 minutos.

AJUSTES
T_OUT = 30

pbi=mêçíçÅçä=pÉííáåÖëpbi=mêçíçÅçä=pÉííáåÖëpbi=mêçíçÅçä=pÉííáåÖëpbi=mêçíçÅçä=pÉííáåÖë
3.10.9. AUTO Send Auto Messages to Port
Esse ajuste permite a transmissão automática de mensagens
para a porta serial.
AUTO: Y, N.

AJUSTES
AUTO = N

3.10.10. FASTOP Fast Operate
Este ajuste habilita a mensagem de “FAST OPERATE” na porta
serial.
FASTOP: Y, N.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



229/247

AJUSTES
FASTOP = N

Modbus Protocol
3.10.11. SLAVEID Modbus Slave ID
Este ajuste define o endereço do equipamento.
SLAVEID:1 a 247.

AJUSTES
SLAVEID = 1

Mirrored Bits
3.10.12. TXID Mirrored Bits Transmit Identifier
Esse ajuste identifica o endereço de transmissão de MIRRORED
BITS. O ajuste de TXID no relé local deve ser compatível com o
ajuste de TXID no relé do terminal remoto. Isto significa que um
relé TXID = 1 transmite para o relé TXID = 1.
TXID: 1 a 4.

AJUSTES
TXID = 2

3.10.13. RXID Mirrored Bits Receive Identifier
Esse ajuste identifica o endereço de recepção de MIRRORED
BITS. O ajuste de RXID no relé local deve ser compatível com o
ajuste de RXID no relé do terminal remoto. Isto significa que um
relé RXID = 2 receba do relé RXID = 2.
RXID: 1 a 4.

AJUSTES
RXID = 1

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



230/247

3.10.14. RBADPU Mirrored Bits Rx Bad Pickup Time (Seconds)
Este elemento indica quanto tempo um erro de canal pode
perdurar antes que o elemento RBADA seja ativado. RBADA é
desativado quando os erros de canal são corrigidos.
RBADPU: 1 a 10000.

AJUSTES
RBADPU = 60

3.10.15. CBADPU PPM Mirrored Bits Channel Bad Pickup
O ajuste CBADPU determina a relação entre o tempo em que o
canal está falhado e o tempo total do canal antes do elemento
CBADA ser ativado. Os tempos usados para este cálculo são os
disponíveis nos registros COMM. O fabricante sugere um ajuste
de 10000.
CBADPU: 1 a 10000.

AJUSTES
CBADPU = 1000

3.10.16. RXDFLT Mirrored Bits Receive Default State (8 Characters)
Esse ajuste determina os estados dos MIRRORED BITS
assumidos quando é detectado um erro de transmissão. O ajuste
é um conjunto de 0s, 1s e Xs, no total de oito, que indicam o
seguinte:
• 0: em caso de perda do canal de comunicação o MIRRORED
BIT associado assume o estado lógico 0.
• 1: em caso de perda do canal de comunicação o MIRRORED
BIT associado assume o estado lógico 1.
• X: em caso de perda do canal de comunicação o MIRRORED
BIT associado mantém o estado lógico que possuía antes da
perda do canal.
RXDFLT: 8 caracteres (0s, 1s, Xs).

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



231/247

AJUSTES
RXDFLT = 000000XX

Pickup Debounce Messages
3.10.17. RMBnPU RMBn Pickup Debounce Messages
Estes temporizadores (n entre 1 e 8) supervisionam a
transferência de dados recebidos ou valores assumidos,
retardando a partida e a reposição dos respectivos MIRRORED
BITS através de tempos de segurança.
RMBnPU: 1 a 8 milissegundos.

AJUSTES
RMBnPU = 1

Dropout Debounce Messages
3.10.18. RMBnDO RMBn Dropout Debounce Messages
Estes temporizadores (n entre 1 e 8) supervisionam a
transferência de dados recebidos ou valores assumidos,
retardando a partida e a reposição dos respectivos MIRRORED
BITS através de tempos de segurança.
RMBnDO: 1 a 8 milissegundos.

AJUSTES
RMBnDO = 1

akm=mêçíçÅçäakm=mêçíçÅçäakm=mêçíçÅçäakm=mêçíçÅçä
3.10.19. DNPADR DNP Address
Este ajuste define o endereço do relé para acessos via protocolo
DNP3.0.
DNPADR: 0 a 65519.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



232/247

AJUSTES
DNPADR = 0,00

3.10.20. REPADR1 DNP Address to Report to
Este ajuste define o endereço ao qual o DNP deve se reportar.
REPADR1: 0 a 65519.

AJUSTES
REPADR1 = 1

3.10.21. DNPMAP1 DNP Map
Este ajuste define a quantidade de mapa DNP será usado.
DNPMAP1: 1 a 3.

AJUSTES
DNPMAP1 = 1

3.10.22. DVARAI1 Analog Input Default Variation
Este ajuste define a variação de entradas analógicas.
DVARAI1: 1 a 6.

AJUSTES
DVARAI1 = 4

3.10.23. ECLASSB1 Class for Binary Event Data
Este ajuste define o método desejado para a recepção de
eventos que contenham dados binários numa conexão DNP3.0.
ECLASSB1: 0 a 3.

AJUSTES
ECLASSB1 = 1

 Rodovia CampinasMogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



233/247

3.10.24. ECLASSC1 Class for Counter Event Data
Este ajuste define o método desejado para a recepção de
eventos que contenham dados de contadores numa conexão
DNP3.0.
ECLASSC1: 0 a 3.

AJUSTES
ECLASSC1 = 0

3.10.25. ECLASSA1 Class for Analog Event Data
Este ajuste define o método desejado para a recepção de
eventos que contenham dados analógicos numa conexão
DNP3.0.
ECLASSA1: 0 a 3.

AJUSTES
ECLASSA1 = 2

3.10.26. DECPLA1 Currents Scaling Decimal Places
Este ajuste define quantas casas decimais serão usadas para a
unidade de corrente.
DECPLA1: 0 a 3 casas decimais.

AJUSTES
DECPLA1 = 1

3.10.27. DECPLV1 Voltages Scaling Decimal Places
Este ajuste define quantas casas decimais serão usadas para a
unidade de tensão.
DECPLV1: 0 a 3 casas decimais.


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



234/247
AJUSTES
DECPLV1 = 1

3.10.28. DECPLM1 Miscellaneous Scaling Decimal Places
Este ajuste define quantas casas decimais serão usadas para as
demais unidades.
DECPLM1: 0 a 3 casas decimais.

AJUSTES
DECPLM1 = 1

3.10.29. ANADBA1 Amperes Reporting Deadband Counts
Este ajuste define a banda morta de eventos que contenham
elementos analógicos de corrente.
ANADBA1: 0 a 32767 contagens.

AJUSTES
ANADBA1 = 100

3.10.30. ANADBV1 Volts Reporting Deadband Counts
Este ajuste define a banda morta de eventos que contenham
elementos analógicos de tensão.
ANADBV1: 0 a 32767 contagens.

AJUSTES
ANADBV1 = 100

3.10.31. ANADBM1 Miscellaneous Data Reporting Deadband Counts
Este ajuste define a banda morta de eventos que contenham
outros elementos analógicos.
ANADBM1: 0 a 32767 contagens.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



235/247

AJUSTES
ANADBM1 = 100

3.10.32. TIMERQ1 Minutes for Request Interval
Este ajuste define o tempo do intervalo de aquisição de dados.
TIMERQ1: I, M, 1 a 32767 minutos.

AJUSTES
TIMERQ1 = I

3.10.33. STIMEO1 Seconds to Select/Operate Time-Out
Este ajuste define o tempo máximo para seleção / operação.
STIMEO1: 0,0 a 30,0 segundos.

AJUSTES
STIMEO1 = 1,0

3.10.34. DRETRY1 Data Link Retries
Este ajuste define o número de tentativas de conexão de dados.
DRETRY: 0 a 15.

AJUSTES
DRETRY = 3

3.10.35. DTIMEO Seconds to Data Link Time-out
Este ajuste define o tempo máximo para conexão de dados.
DTIMEO: 0 a 5 segundos.

AJUSTES
DTIMEO = 1


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



236/247
3.10.36. ETIMEO1 Event Message Confirm Time-out (Seconds)
Este ajuste define o tempo máximo de confirmação de
mensagens.
ETIMEO1: 1 a 50 segundos.

AJUSTES
ETIMEO1 = 5

3.10.37. UNSOL1 Enable Unsolicited Reporting
Este ajuste habilita o relatório de eventos não solicitado.
UNSOL1: Y, N.

AJUSTES
UNSOL1 = N

3.10.38. PUNSOL1 Enable Unsolicited Reporting at Power-up
Este ajuste habilita o relatório de eventos não solicitado ao
energizar o relé.
PUNSOL1: Y, N.

AJUSTES
PUNSOL1 = N

3.10.39. NUMEVE1 Number of Events to Transmit on
Este ajuste define o número de eventos a partir do qual os
mesmos serão transmitidos.
NUMEVE1: 1 a 200.

AJUSTES
NUMEVE1 = 10


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



237/247
3.10.40. AGEEVE1 Oldest Event to Transmit On (Seconds)
Este ajuste define o tempo do evento mais antigo para iniciar a
transmissão.
AGEEVE1: 0,0 a 99999,0 segundos.

AJUSTES
AGEEVE1 = 2,0

3.10.41. URETRY1 Unsolicited Message Max Retry Attempts
Este ajuste define o número de tentativas para mensagens não
solicitadas.
URETRY1: 2 a 10.

AJUSTES
URETRY1 = 3

3.10.42. UTIMEO1 Unsolicited Message Offline Time-Out (Seconds)
Este ajuste define o tempo máximo para confirmação de
mensagens não solicitadas.
UTIMEO1: 1 a 5000 segundos.

AJUSTES
UTIMEO1 = 60

aÉä~óaÉä~óaÉä~óaÉä~ó
3.10.43. MINDLY Minimum Seconds from DCD to Tx (Seconds)
Este ajuste define o tempo mínimo desde DCD (Data Carrier
Detect - detector de transporte de dados) até a transmissão pelo
canal Tx.
MINDLY: 0,00 a 1,00 segundo.

AJUSTES

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



238/247
MINDLY = 0,05

3.10.44. MAXDLY Maximun Seconds from DCD to Tx (Seconds)
Este ajuste define o tempo máximo deste o DCD (Data Carrier
Detect - detector de transporte de dados) até a transmissão pelo
canal Tx.
MAXDLY: 0,00 a 1,00 segundo.

AJUSTES
MAXDLY = 0,10

3.10.45. PREDLY Settle Time from RTS ON to Tx (Seconds)
Este ajuste define o tempo estabelecido desde RTS ligado
(Request To Send – solicitação de envio de dados), até a
transmissão pelo o canal Tx.
PREDLY: OFF, 0,00 a 30,00 segundos.

AJUSTES
PREDLY = 0,00

3.10.46. PSTDLY Settle Time from Tx to RTS OFF (Seconds)
Este ajuste define o tempo estabelecido desde a transmissão
pelo o canal Tx até RTS desligado (Request To Send –
solicitação de envio de dados).
PSTDLY: 0,00 a 30,00 segundos.

AJUSTES
PSTDLY = 0,0

jçÇÉã=pÉííáåÖëjçÇÉã=pÉííáåÖëjçÇÉã=pÉííáåÖëjçÇÉã=pÉííáåÖë====
bå~ÄäÉ=jçÇÉãbå~ÄäÉ=jçÇÉãbå~ÄäÉ=jçÇÉãbå~ÄäÉ=jçÇÉã
3.10.47. MODEM Modem Connected to Port
Este ajuste define se haverá algum modem ligado à porta 3.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



239/247
MODEM: Y, N.

AJUSTES
MODEM = N

3.10.48. MSTR Modem Startup String (30 characters)
Este ajuste define a seqüência para iniciar o Modem.
MSTR: 30 caracteres.

AJUSTES
MSTR = E0X0&D0S0=4

3.10.49. PH_NUM1 Phone Number for Dial-Out (30 characters)
Este ajuste define número telefônico 1 para discar.
PH_NUM1: 30 caracteres.

AJUSTES
PH_NUM1 =

3.10.50. PH_NUM2 Phone Number for Dial-Out (30 characters)
Este ajuste define número telefônico 2 para discar.
PH_NUM2: 30 caracteres.

AJUSTES
PH_NUM2 =

3.10.51. RETRY1 Retry Attempts for Phone 1 Dial-Out
Este ajuste define o número de tentativas de discagem para
através do telefone 1.
RETRY1: 1 a 20.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



240/247

AJUSTES
RETRY1 = 5

3.10.52. RETRY2 Retry Attempts for Phone 2 Dial-Out
Este ajuste define o número de tentativas de discagem para
através do telefone 2.
RETRY2: 1 a 20.

AJUSTES
RETRY2 = 5

3.10.53. MDTIME Time to Attempt Dial (Seconds)
Este ajuste define o tempo para a tentativa de discagem.
MDTIME: 5 a 300 segundos.

AJUSTES
MDTIME = 60

3.10.54. MDRET Time Between Dial-Out Attempts (Seconds)
Este ajuste define o tempo entre as tentativa de discagem.
MDRET: 5 a 3600 segundos.

AJUSTES
MDRET = 120

3.11. Modbus User Map
Modbus baseado na Ethernet ou comunicação serial com remapeamento
de pontos. Inclui acesso aos dados de medição, elementos de proteção,

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



241/247
contatos de entrada/saída, sinalizações, SER, sumários dos relatórios dos
eventos do relé e grupos de ajustes.

3.11.1. MOD_nnn USER REG#nnn (8 characters)
Este ajuste define o mapa de registros definido pelo usuário nnn,
com nnn entre 001 a 125.
MOD_nnn: 8 caracteres.
Abaixo estão alguns exemplos de utilização desses registros.

AJUSTES
MOD_001 = IAW1_MAG
MOD_002 = IBW1_MAG
MOD_003 = ICW1_MAG
MOD_004 = IGW1_MAG
MOD_005 = 3I2W1MAG
MOD_006 = IAVW1MAG
MOD_007 = IAW2_MAG
MOD_008 = IBW2_MAG
MOD_009 = ICW2_MAG
MOD_010 = IGW2_MAG
MOD_011 = 3I2W2MAG
MOD_012 = IAVW2MAG


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



242/247
3.12. DNP Maps
O relé tem a capacidade de efetuar comunicação através do Protocolo
Certificado de Rede Distribuída (“Certified Distributed Network Protocol” -
DNP), que inclui recursos de discagem automática para eventos DNP
baseados em ajustes, remapeamento completo de pontos, valores limites
de escala e banda morta individuais para entradas analógicas, e terminal
virtual para suporte com recursos em ASCII.

DNP Map 1 / 2 / 3
Binary Inputs
3.12.1. BI_nn DNP Binary Input Label Name (10 characters)
Este ajuste define o mapa de entradas binárias definido pelo
usuário nn, com nn entre 00 a 99.
BI_nn: 10 caracteres.
Abaixo estão alguns exemplos de utilização dessas entradas.

AJUSTES
BI_00 = ENABLE
BI_01 = TRIPXFMR
BI_02 = TRIP1
BI_03 = TRIP2
BI_04 = STFAIL
BI_05 = STSET
BI_06 = IN101
BI_07 = IN102

Binary Outputs
3.12.2. BO_nn DNP Binary Output Label Name (10 characters)
Este ajuste define o mapa de saídas binárias definido pelo
usuário nn, com nn entre 00 a 31.
BO_nn: 10 caracteres.
Abaixo estão alguns exemplos de utilização dessas saídas.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



243/247

AJUSTES
BO_00 = RB01
BO_01 = RB02
BO_02 = RB03
BO_03 = RB04
BO_04 = RB05
BO_05 = RB06
BO_06 = RB07
BO_07 = RB08
BO_08 = RB09
BO_09 = RB10
BO_10 = RB11

Analog Inputs
3.12.3. AI_nn DNP Analog Input Label Name (24 characters)
Este ajuste define o mapa de entradas analógicas definido pelo
usuário nn, com nn entre 00 a 99.
AI_nn: 24 caracteres.
Abaixo estão alguns exemplos de utilização dessas entradas.

AJUSTES
AI_00 = IAW1_MAG
AI_01 = IBW1_MAG
AI_02 = ICW1_MAG
AI_03 = IGW1_MAG
AI_04 = IAW2_MAG
AI_05 = IBW2_MAG
AI_06 = ICW2_MAG
AI_07 = IGW2_MAG
AI_08 = IAVW1MAG
AI_09 = IAVW2MAG
AI_10 = IGW2_MAG

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



244/247

Analog Outputs
3.12.4. AO_nn DNP Analog Output Label Name (6 characters)
Este ajuste define o mapa de saídas analógicas definido pelo
usuário nn, com nn entre 00 a 31.
AO_nn: 6 caracteres.
Nesse exemplo essas saídas não serão usadas.

AJUSTES
AO_nn = NA

Counters
3.12.5. CO_nn DNP Counter Label Name (11 characters)
Este ajuste define o mapa de contadores definido pelo usuário
nn, com nn entre 00 a 31.
CO_nn: 11 caracteres.
Nesse exemplo esses contadores não serão usados.

AJUSTES
CO_nn = NA



 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



245/247
4. ANEXOS
4.1. Anexo I
4.1.1. Curto-circuito no lado de 13,8 kV (Condição Normal)









4.1.2. Curto-circuito no lado de 13,8 kV (Condição Máxima)









4.1.3. Curto-circuito no lado de 13,8 kV (Condição Mínima)







9800,0 A
138 KV
50 MVA
13,8 KV
I3F = 9800,0 A
980,0 A
11700,0 A138 KV
50 MVA
13,8 KV
I3F = 11700 A
1170,0 A
8200,0 A
138 KV
50 MVA
13,8 KV
I3F = 8200,0 A
820,0 A

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



246/247

4.1.4. Curto-circuito no lado de 138 kV (Condição Máxima)









4.1.5. Curto-circuito no lado de 138 kV (Condição Máxima)









4.1.6. Curto-circuito no lado de 138 kV (Condição Mínima)




138 KV
50 MVA
13,8 KV
I3F = 7700,0 A
IFT = 7900,0 A
1200,0 A
138 KV
50 MVA
13,8 KV
I3F = 9650,0 A
IFT = 9900,0 A
1500,0 A
138 KV
50 MVA
13,8 KV
I3F = 6400,0 A
IFT = 6600,0 A
1000,0 A

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



247/247
5. REFERÊNCIAS
1 – MANUAL DE INSTRUÇÕES SEL-787
Schweitzer Engineering Laboratories, Inc

2 – TP6027 (SELECTING CTS TO OPTIMIZE RELAY PERFORMANCE)
Jeff Roberts and Stanley E. Zocholl Gabriel Benmouyal
Schweitzer Engineering Laboratories, Inc. IREQ
Pullman, WA USA Varennes, Quebec CANADA

3 – Application Guide AG2005-02 (SEL-387 Through-Fault Monitoring Application
and Benefits)
Jeff Pope

4 – Application Guide AG2006-01 (Determining the Correct Connection
Compensation in the SEL-387 Relay)
Mark Lanier
Schweitzer Engineering Laboratories, Inc

5 – TP6100 (Performance Analysis of Traditional and Improved Transformer
Differential Protective Relays)
Armando Guzmán, Stan Zocholl, and Hector J. Altuve
Gabriel Benmouyal Universidad Autonoma de Nuevo Leon
Schweitzer Engineering Laboratories, Inc. Monterrey, N.L., México
Pullman, WA USA

6 – Artigo Técnico (Negative-Sequence Overcurrent Element Application and
Coordination in Distribution Protection
Edmund O. Schweitzer, III, and
John J. Kumm
Schweitzer Engineering Laboratories, Inc
Pullman, WA USA118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



20/247
10- Registro de Oscilografia Coletados pelos Relés em Perfeita
Sincronização:
A nova versão do software SEL- 5601 possibilita análise de diferentes
relés SEL de forma sincronizada.
Para obter estes recursos de forma estendida e ampla no sistema, a
melhor forma é aplicar medição de fasores já inclusas nos relés de
proteção. Relés de Proteção encontram aplicação obrigatória no sistema
elétrico, ao passo que para aplicação de equipamentos separados
(PMU´s) existem limitações de verbas. Da mesma forma como a função
de localização de faltas e oscilografia já vem inclusas nos relés de
proteção, sugere-se que nas especificações de relés de proteção
agregue-se funcionalidades de medição de fasores. Ao se especificar
equipamentos em separado para exercerem estas funcionalidades
haverá custos adicionais de aquisição, inspeção, testes, instalação,
comissionamento e manutenção, além de não ter a possibilidade de
usufruir os benefícios acima num maior número de pontos do sistema
elétrico.
Para aquelas Empresas que já possuem relés SEL em seu sistema,
para obter os benefícios apontados acima, basta um pequeno
investimento adicional para concentração e alinhamento dos dados.

Selections
3.2.14. EPMU Enable Synchronized Phasor Measurement
Este ajuste define se o elemento de medição fasorial
sincronizada estará habilitado para operação.
EPMU: Y, N.
Nesse exemplo essa função não será usada.

AJUSTES
EPMU = N

3.2.15. MRATE Messages Per Second
O relé deverá fornecer uma taxa selecionável de atualização dos
dados dos sincrofasores de 1 a 10 vezes por segundo.
MRATE: 1, 2, 5, 10 vezes por segundo.
A Tabela 1 lista os ajustes da velocidade de transmissão de
dados da porta serial disponível no SEL-787 e o tamanho
máximo das mensagens em bytes correspondente, para cada

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



21/247
taxa. As entradas em branco indicam mensagens menores que
20 bytes.


Tabela 1 – oÉä~´©o=ÉåíêÉ=sÉäoÅáÇ~ÇÉ=ÇÉ=qê~åëãáëë©o=ÇÉ=a~Çoë=å~=moêí~=oÉä~´©o=ÉåíêÉ=sÉäoÅáÇ~ÇÉ=ÇÉ=qê~åëãáëë©o=ÇÉ=a~Çoë=å~=moêí~=oÉä~´©o=ÉåíêÉ=sÉäoÅáÇ~ÇÉ=ÇÉ=qê~åëãáëë©o=ÇÉ=a~Çoë=å~=moêí~=oÉä~´©o=ÉåíêÉ=sÉäoÅáÇ~ÇÉ=ÇÉ=qê~åëãáëë©o=ÇÉ=a~Çoë=å~=moêí~=
pÉêá~ä=Ço=páåÅêoÑ~ëoê=É=o=q~ã~åÜo=Ç~ë=jÉåë~ÖÉåëpÉêá~ä=Ço=páåÅêoÑ~ëoê=É=o=q~ã~åÜo=Ç~ë=jÉåë~ÖÉåëpÉêá~ä=Ço=páåÅêoÑ~ëoê=É=o=q~ã~åÜo=Ç~ë=jÉåë~ÖÉåëpÉêá~ä=Ço=páåÅêoÑ~ëoê=É=o=q~ã~åÜo=Ç~ë=jÉåë~ÖÉåë====é~ê~=Å~Ç~=é~ê~=Å~Ç~=é~ê~=Å~Ç~=é~ê~=Å~Ç~=
q~ñ~q~ñ~q~ñ~q~ñ~============

AJUSTES
MRATE = 10

3.2.16. PMSTN Station Name (16 characters)
Este ajuste define o nome do equipamento na Subestação.
PMSTN: 16 caracteres.

AJUSTES
PMSTN = SEL-787 XFRMR 1

3.2.17. PMID PMU Hardware ID
Este ajuste indica o local da memória onde serão armazenados
os dados de medição obtidos para o sincrofasor.
PMID: 1 a 65534.

AJUSTES
PMID = 1

3.2.18. NUMANA Number of Analog Values
Este ajuste define o número de valores analógicos definidos pelo
usuário para ser incluído no fluxo de dados dos sincrofasores.
É um dos seis ajustes que determinam a velocidade mínima da
porta, necessário para suportar a taxa e tamanho do pacote de

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



22/247
dados dos sincrofasores.
NUMANA: 0 a 4.
As escolhas para este ajuste dependem do projeto do sistema
dos sincrofasores.
• O ajuste NUMANA = 0 não envia nenhum valor analógico
definido pelo usuário.
• O ajuste NUMANA = 1 – 4 envia valores analógico definido
pelo usuário, como listada na Tabela 2.


Tabela 2 – s~äoêÉë=^å~äµÖáÅoë=aÉÑáåáÇoë=mÉäo=rëì•êáos~äoêÉë=^å~äµÖáÅoë=aÉÑáåáÇoë=mÉäo=rëì•êáos~äoêÉë=^å~äµÖáÅoë=aÉÑáåáÇoë=mÉäo=rëì•êáos~äoêÉë=^å~äµÖáÅoë=aÉÑáåáÇoë=mÉäo=rëì•êáo========

AJUSTES
NUMANA = 0

3.2.19. NUMDSW Number of 16-Bit Digital Status Words
Este ajuste define o número da condição digital das palavras
definidas pelo usuário para ser incluído no fluxo de dados dos
sincrofasores.
É um dos seis ajustes que determinam a velocidade mínima da
porta, necessário para suportar a taxa e tamanho do pacote de
dados dos sincrofasores.
NUMDSW: 0, 1.
As escolhas para este ajuste dependem do projeto do sistema do
sincrofasor. A inclusão de dados binários pode ajudar na
indicação do estado do disjuntor ou outros dados operacionais
quando da utilização dos sincrofasores.
• O ajuste NUMDSW = 0 não envia nenhuma condição digital
das palavras definidas pelo usuário.
• O ajuste NUMDSW = 1 envia a condição digital das palavras
definidas pelo usuário.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



23/247

Tabela 3 – `oåÇá´©o=aáÖáí~ä=Ç~ë=m~ä~îê~ë`oåÇá´©o=aáÖáí~ä=Ç~ë=m~ä~îê~ë`oåÇá´©o=aáÖáí~ä=Ç~ë=m~ä~îê~ë`oåÇá´©o=aáÖáí~ä=Ç~ë=m~ä~îê~ë====aÉÑáåáÇaÉÑáåáÇaÉÑáåáÇaÉÑáåáÇ~~~~ë=mÉäo=rëì•êáoë=mÉäo=rëì•êáoë=mÉäo=rëì•êáoë=mÉäo=rëì•êáo========

AJUSTES
NUMDSW = 0

3.2.20. IRIGC IRIG-B Control Bits Definition
É possível combinar o SEL-787 com a interface da entrada do
sinal recebido via satélite para sincronização dos relés (IRIG-B)
para medir o ângulo do sistema em tempo real, com uma
precisão na temporização de ±10 µs. A medição é feita em tempo
real dos ângulos de fase de corrente e tensão instantâneos para
melhorar a operação do sistema com as informações dos
sincrofasores. È possível também substituir a medição de estado,
validação de estudos ou efetuar o rastreamento da estabilidade
do sistema. As medições fasoriais sincronizadas superam os
requisitos de precisão/Nível 0 definidos pela norma IEEE
C37.118-2005.
Este ajuste define se a norma IEEE C37.118 será usada em
conjunto com o IRIG-B.
IRIGC: NONE, C37.118.

AJUSTES
IRIGC = NONE

Data Set
3.2.21. PHDATAV Phasor Data Set, Voltages
Este ajuste seleciona qual tensão será usada na medição fasorial
sincronizada. Ajustando em V1 será usada somente a tensão de
seqüência positiva. Ajustando em ALL serão usadas todas as
tensões disponíveis, V1, VA, VB e VC. Ajustando em NA não
será usada nenhuma tensão.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax:(19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



24/247
PHDATAV: V1, ALL, NA.

AJUSTES
PHDATAV = V1

3.2.22. PHDATAI Phasor Data Set, Currents
Este ajuste seleciona qual corrente será usada na medição
fasorial sincronizada. Ajustando em I1 será usada a corrente de
seqüência positiva I1. Ajustando em ALL serão usadas todas as
correntes disponíveis, I1, IA, IB e IC. Ajustando em NA não será
usada nenhuma corrente.
PHDATAI: I1, ALL, NA.

AJUSTES
PHDATAI = I1

3.2.23. PHCURR Current Source
Este ajuste seleciona a fonte de corrente será usada na medição
fasorial sincronizada. Ajustando em IW1 serão usadas as
correntes IAW1, IBW1, e ICW1. Ajustando em IW2 serão usadas
as correntes IAW2, IBW2, e ICW2. Ajustando em BOTH serão
usadas as correntes dos dois enrolamentos.
PHCURR: IW1, IW2, BOTH.

AJUSTES
PHCURR = BOTH

Compensation Factor
3.2.24. VCOMP Voltage Angle Compensation Factor (degrees)
Este ajuste permite através do fator de compensação angular de
tensão, corrigir erros provocados pelos transformadores de
potencial ou por tipos de ligações.
VCOMP: -179,99 a 180,00.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



25/247

AJUSTES
VCOMP = 0,00

3.2.25. IW1COMP IW1 Angle Compensation Factor (degrees)
Este ajuste permite através do fator de compensação angular de
corrente, corrigir erros provocados pelos transformadores de
corrente ou por tipos de ligações do enrolamento 1.
IW1COMP: -179,99 a 180,00.

AJUSTES
IW1COMP = 0,00

3.2.26. IW2COMP IW2 Angle Compensation Factor (degrees)
Este ajuste permite através do fator de compensação angular de
corrente, corrigir erros provocados pelos transformadores de
corrente ou por tipos de ligações do enrolamento 2.
IW2COMP: -179,99 a 180,00.

AJUSTES
IW2COMP = 0,00

Trig
3.2.27. PMTRIG Trigger (SELogic)
Para que o processador do sincrofasor leia os campos TREA1 a
TREA4, estes deverão estar definidos no ajuste de PMTRIG.

AJUSTES
PMTRIG = TREA1 OR TREA2 OR
TREA3 OR TREA4

3.2.28. TREA1 Trigger Reason Bit 1, (SELogic)

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



26/247
Este ajuste define qual elemento ou lógica programável, que
iniciará o envio de mensagem referente ao sincrofasor, em
conformidade com a norma IEEE C37.118.
Estes bits podem ser usados para enviar várias mensagens com
baixo nível de banda larga via fluxo de mensagem de sincrofasor.
Podem também ser usados para enviar informações binárias
diretamente, sem a necessidade de administrar a codificação das
mensagens de partida em SELogic.
TREA1: SELogic Equation.

AJUSTES
TREA1 = TRIP OR ER

3.2.29. TREA2 Trigger Reason Bit 2, (SELogic)
Este ajuste define qual elemento ou lógica programável, que
iniciará o envio de mensagem referente ao sincrofasor, em
conformidade com a norma IEEE C37.118.
Estes bits podem ser usados para enviar várias mensagens com
baixo nível de banda larga via fluxo de mensagem de sincrofasor.
Podem também ser usados para enviar informações binárias
diretamente, sem a necessidade de administrar a codificação das
mensagens de partida em SELogic.
TREA2: SELogic Equation.

AJUSTES
TREA2 = 81D1T OR 81D2T OR
81D3T OR 81D4T

3.2.30. TREA3 Trigger Reason Bit 3, (SELogic)
Este ajuste define qual elemento ou lógica programável, que
iniciará o envio de mensagem referente ao sincrofasor, em
conformidade com a norma IEEE C37.118.
Estes bits podem ser usados para enviar várias mensagens com
baixo nível de banda larga via fluxo de mensagem de sincrofasor.
Podem também ser usados para enviar informações binárias
diretamente, sem a necessidade de administrar a codificação das
mensagens de partida em SELogic.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



27/247
TREA3: SELogic Equation.

AJUSTES
TREA3 = 59P1T OR 59P2T

3.2.31. TREA4 Trigger Reason Bit 4, (SELogic)
Este ajuste define qual elemento ou lógica programável, que
iniciará o envio de mensagem referente ao sincrofasor, em
conformidade com a norma IEEE C37.118.
Estes bits podem ser usados para enviar várias mensagens com
baixo nível de banda larga via fluxo de mensagem de sincrofasor.
Podem também ser usados para enviar informações binárias
diretamente, sem a necessidade de administrar a codificação das
mensagens de partida em SELogic.
TREA4: SELogic Equation.

AJUSTES
TREA4 = 27P1T OR 27P2T

Breaker Failure
O relé SEL-787 oferece uma lógica flexível para a função de falha de
disjuntor, conforme Figura 4.

Figura 4 – iµÖáÅ~=ÇÉ=c~äÜ~=ÇÉ=aáëàìåíoêiµÖáÅ~=ÇÉ=c~äÜ~=ÇÉ=aáëàìåíoêiµÖáÅ~=ÇÉ=c~äÜ~=ÇÉ=aáëàìåíoêiµÖáÅ~=ÇÉ=c~äÜ~=ÇÉ=aáëàìåíoê========


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



28/247
3.2.32. 52ABF 52A Interlock in BF Logic
Este ajuste define se a lógica de Falha de Disjuntor será
habilitada para operação.
52ABF: Y, N.

AJUSTES
52ABF = Y

3.2.33. BFD1 Breaker 1 Failure Delay (Seconds)
Este ajuste define a temporização da função de Falha do
Disjuntor 1.
BFD1: 0,00 a 2,00 segundos.

AJUSTES
BFD1 = 0,50

3.2.34. BFD2 Breaker 2 Failure Delay (Seconds)
Este ajuste define a temporização da função de Falha do
Disjuntor 2.
BFD2: 0,00 a 2,00 segundos.

AJUSTES
BFD2 = 0,50

3.2.35. BFI1 Breaker 1 Failure Initiate (SELogic)
Este ajuste define quais elementos irão iniciar o esquema de
Falha do Disjuntor 1.
BFI1: SELogic.

AJUSTES
BFI1 = R_TRIG TRIP1 OR
R_TRIG TRIPXFMR


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



29/247
3.2.36. BFI2 Breaker 2 Failure Initiate (SELogic)
Este ajuste define quais elementos irão iniciar o esquema de
Falhado Disjuntor 2.
BFI2: SELogic.

AJUSTES
BFI2 = R_TRIG TRIP2 OR
R_TRIG TRIPXFMR

Through-Fault Monitor
Uma falta em um alimentador de distribuição além da zona de proteção
SEL-787, conforme Figura 5, não interrompida por qualquer motivo, pode
ocasionar sérios danos mecânicos e térmicos ao transformador. Quanto
mais alimentadores estiverem ligados à barra de distribuição, maior será a
vulnerabilidade do transformador a esses danos.
A supervisão do evento de Faltas Externas (Through-falut) captura níveis
máximos de corrente, duração, tempo e hora de cada falta não eliminada.
A monitoração também apresenta um simples cálculo de I2t (análogo para
a energia gasta durante as faltas externas) e cumulativamente armazena o
resultado desses cálculos para cada fase.
Para maiores informações ver Application Guide AG2005-02 (SEL-387
Through-Fault Monitoring Application and Benefits) no site
www.selinc.com.br.

====
Figura 5 – qê~åëÑoêã~Çoê=qê~åëÑoêã~Çoê=qê~åëÑoêã~Çoê=qê~åëÑoêã~Çoê=pìpìpìpìààààÉáío=~=Éáío=~=Éáío=~=Éáío=~=c~äí~ë=bñíÉêå~ëc~äí~ë=bñíÉêå~ëc~äí~ë=bñíÉêå~ëc~äí~ë=bñíÉêå~ë====

3.2.37. THFLTD Select Through-Fault Winding
Esse ajuste habilita a função de detecção de Faltas Externas
(Through-Fault) para até dois enrolamentos do transformador.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



30/247
THFLTD: OFF, 1, 2.

AJUSTES
THFLTD = 1

3.2.38. ETHRFLT Enable Through-Fault Monitor (SELogic)
Esse ajuste habilita os elementos de monitoramento da função
Faltas Externas.
ETHRFLT: SELogic Equation.

AJUSTES
ETHRFLT = NOT TRXFMR

3.2.39. THFLTPU Through-Fault Alarm Pickup (%)
Este ajuste define grandeza de operação que irá gerar alarme
quando da existência de Faltas Externas.
THFLTPU: 50,0 a 900,0 %.

AJUSTES
THFLTPU = 100,0

3.2.40. XFMRZ Transformer Impedance (%)
Este ajuste define a porcentagem da impedância do
transformador.
XFMRZ: 2,0 a 40,0 %.

AJUSTES
XFMRZ = 10,0

Analog Inputs

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



31/247
Slot C
Input 1 a 4
3.2.41. AI30nNAM AI30n Instrument Tag Name (8 characters)
Este ajuste define o nome da entrada analógica AI30n, com n
entre 1 e 4.
AI30nNAM: 8 caracteres alfanuméricos.

AJUSTES
AI30nNAM = AI30n

3.2.42. AI30nTYP AI30n Input Type
Este ajuste define qual o tipo de transdutor que será usado na
entrada analógica AI30n, com n entre 1 e 4.
AI30nTYP: I, V.

AJUSTES
AI30nTYP = I

3.2.43. AI30nL AI30n Low Input Value
Este ajuste define o nível mais baixo de corrente ou tensão no
transdutor da entrada analógica AI30n, com n entre 1 e 4.
AI30nL: -20,480 a 20,480 mA. (I)
-10,240 a 10,240 V (V)

AJUSTES
AI30nL = 4,000

3.2.44. AI30nH AI30n High Input Value
Este ajuste define o nível mais alto de corrente ou tensão no
transdutor da entrada analógica AI30n, com n entre 1 e 4.
AI30nH: -20,480 a 20,480 mA. (I)
-10,240 a 10,240 V (V)

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



32/247

AJUSTES
AI30nH = 20,000

3.2.45. AI30nEU AI30n Engineering Units (16 characters)
Este ajuste define a unidade de engenharia aplicável na entrada
analógica AI30n, com n entre 1 e 4.
Unidades de engenharia se referem às quantidades reais
medidas, isto é, temperatura, pressão, etc. Estão disponíveis até
16 caracteres para atribuir nomes descritivos para as unidades
de engenharia. Considerando, por exemplo, que será medido a
corrente, será utilizado “mA” (sem aspas) como unidade de
engenharia.
AI30nEU: 16 caracteres.

AJUSTES
AI30nEU = mA

3.2.46. AI30nEL AI30n Low Input Engineering Units
Este ajuste define o nível mais baixo nas unidades de engenharia
aplicável na entrada analógica AI30n, com n entre 1 e 4.
AI30nEL: -99999,000 a 99999,000.

AJUSTES
AI30nEL = 4,000

3.2.47. AI30nEH AI30n High Input Engineering Units
Este ajuste define o nível mais alto nas unidades de engenharia
aplicável na entrada analógica AI30n, com n entre 1 e 4.
AI30nEH: -99999,000 a 99999,000.

AJUSTES
AI30nEH = 20,000


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



33/247
3.2.48. AI30nLW1 AI30n Low Warn Level 1
Este ajuste é utilizado para gerar uma advertência de nível 1,
quando a medida utilizada na entrada analógica AI30n, com n
entre 1 e 4, atingir o nível mais baixo.
AI30nLW1: OFF, -99999,000 a 99999,000.

AJUSTES
AI30nLW1 = OFF

3.2.49. AI30nLW2 AI30n Low Warn Level 2
Este ajuste é utilizado para gerar uma advertência de nível 2,
quando a medida utilizada na entrada analógica AI30n, com n
entre 1 e 4, atingir o nível mais baixo.
AI30nLW2: OFF, -99999,000 a 99999,000.

AJUSTES
AI30nLW2 = OFF

3.2.50. AI30nLAL AI30n Low Alarm
Este ajuste é utilizado para gerar um alarme, quando a medida
utilizada na entrada analógica AI30n, com n entre 1 e 4, atingir o
nível mais baixo.
AI30nLAL: OFF, -99999,000 a 99999,000.

AJUSTES
AI30nLAL = OFF

3.2.51. AI30nHW1 AI30n High Warn Level 1
Este ajuste é utilizado para gerar uma advertência de nível 1,
quando a medida utilizada na entrada analógica AI30n, com n
entre 1 e 4, atingir o nível mais alto.
AI30nHW1: OFF, -99999,000 a 99999,000.

AJUSTES

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



34/247
AI30nHW1 = OFF

3.2.52. AI30nHW2 AI30n High Warn Level 2
Este ajuste é utilizado para gerar uma advertência de nível 2,
quando a medida utilizada na entrada analógica AI30n, com n
entre 1 e 4, atingir o nível mais alto.
AI30nHW2: OFF, -99999,000 a 99999,000.

AJUSTES
AI30nHW2 = OFF

3.2.53. AI30nHAL AI30n High Alarm
Este ajuste é utilizado para gerar um alarme, quando a medida
utilizada na entrada analógica AI30n, com n entre 1 e 4, atingir o
nível mais alto.
AI30nHAL: OFF, -99999,000 a 99999,000.

AJUSTES
AI30nHAL = OFFSlot D
Input 1 a 4
3.2.54. AI40nNAM AI40n Instrument Tag Name (8 characters)
Este ajuste define o nome da entrada analógica AI40n, com n
entre 1 e 4.
AI40nNAM: 8 caracteres alfanuméricos.

AJUSTES
AI40nNAM = AI40n

3.2.55. AI40nTYP AI40n Input Type
Este ajuste define qual o tipo de transdutor que será usado

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



35/247
na entrada analógica AI40n, com n entre 1 e 4.
AI40nTYP: I, V.

AJUSTES
AI40nTYP = I

3.2.56. AI40nL AI40n Low Input Value
Este ajuste define o nível mais baixo de corrente ou tensão no
transdutor da entrada analógica AI40n, com n entre 1 e 4.
AI40nL: -20,480 a 20,480 mA. (I)
-10,240 a 10,240 V (V)

AJUSTES
AI40nL = 4,000

3.2.57. AI40nH AI40n High Input Value
Este ajuste define o nível mais alto de corrente ou tensão no
transdutor da entrada analógica AI40n, com n entre 1 e 4.
AI40nH: -20,480 a 20,480 mA. (I)
-10,240 a 10,240 V (V)

AJUSTES
AI40nH = 20,000

3.2.58. AI40nEU AI40n Engineering Units (16 characters)
Este ajuste define a unidade de engenharia aplicável na entrada
analógica AI40n, com n entre 1 e 4.
Unidades de engenharia se referem às quantidades reais
medidas, isto é, temperatura, pressão, etc. Estão disponíveis até
16 caracteres para atribuir nomes descritivos para as unidades
de engenharia. Considerando, por exemplo, que será medido a
corrente, será utilizado “mA” (sem aspas) como unidade de
engenharia.
AI40nEU: 16 caracteres.


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



36/247
AJUSTES
AI40nEU = mA

3.2.59. AI40nEL AI40n Low Input Engineering Units
Este ajuste define o nível mais baixo nas unidades de engenharia
aplicável na entrada analógica AI40n, com n entre 1 e 4.
AI40nEL: -99999,000 a 99999,000.

AJUSTES
AI40nEL = 4,000

3.2.60. AI40nEH AI40n High Input Engineering Units
Este ajuste define o nível mais alto nas unidades de engenharia
aplicável na entrada analógica AI40n, com n entre 1 e 4.
AI40nEH: -99999,000 a 99999,000.

AJUSTES
AI40nEH = 20,000

3.2.61. AI40nLW1 AI40n Low Warn Level 1
Este ajuste é utilizado para gerar uma advertência de nível 1,
quando a medida utilizada na entrada analógica AI40n, com n
entre 1 e 4, atingir o nível mais baixo.
AI40nLW1: OFF, -99999,000 a 99999,000.

AJUSTES
AI40nLW1 = OFF

3.2.62. AI40nLW2 AI40n Low Warn Level 2
Este ajuste é utilizado para gerar uma advertência de nível 2,
quando a medida utilizada na entrada analógica AI40n, com n
entre 1 e 4, atingir o nível mais baixo.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



37/247
AI40nLW2: OFF, -99999,000 a 99999,000.

AJUSTES
AI40nLW2 = OFF

3.2.63. AI40nLAL AI40n Low Alarm
Este ajuste é utilizado para gerar um alarme, quando a medida
utilizada na entrada analógica AI40n, com n entre 1 e 4, atingir o
nível mais baixo.
AI40nLAL: OFF, -99999,000 a 99999,000.

AJUSTES
AI40nLAL = OFF

3.2.64. AI40nHW1 AI40n High Warn Level 1
Este ajuste é utilizado para gerar uma advertência de nível 1,
quando a medida utilizada na entrada analógica AI40n, com n
entre 1 e 4, atingir o nível mais alto.
AI40nHW1: OFF, -99999,000 a 99999,000.

AJUSTES
AI40nHW1 = OFF

3.2.65. AI40nHW2 AI40n High Warn Level 2
Este ajuste é utilizado para gerar uma advertência de nível 2,
quando a medida utilizada na entrada analógica AI40n, com n
entre 1 e 4, atingir o nível mais alto.
AI40nHW2: OFF, -99999,000 a 99999,000.

AJUSTES
AI40nHW2 = OFF

3.2.66. AI40nHAL AI40n High Alarm
Este ajuste é utilizado para gerar um alarme, quando a

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



38/247
medida utilizada na entrada analógica AI40n, com n entre 1 e 4,
atingir o nível mais alto.
AI40nHAL: OFF, -99999,000 a 99999,000.

AJUSTES
AI40nHAL = OFF

Slot E
Input 1 a 4
3.2.67. AI50nNAM AI50n Instrument Tag Name (8 characters)
Este ajuste define o nome da entrada analógica AI50n, com n
entre 1 e 4.
AI50nNAM: 8 caracteres alfanuméricos.

AJUSTES
AI50nNAM = AI50n

3.2.68. AI50nTYP AI50n Input Type
Este ajuste define qual o tipo de transdutor que será usado na
entrada analógica AI50n, com n entre 1 e 4.
AI50nTYP: I, V.

AJUSTES
AI50nTYP = I

3.2.69. AI50nL AI50n Low Input Value
Este ajuste define o nível mais baixo de corrente ou tensão no
transdutor da entrada analógica AI50n, com n entre 1 e 4.
AI50nL: -20,480 a 20,480 mA. (I)
-10,240 a 10,240 V (V)

AJUSTES

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



39/247
AI50nL = 4,000

3.2.70. AI50nH AI50n High Input Value
Este ajuste define o nível mais alto de corrente ou tensão no
transdutor da entrada analógica AI50n, com n entre 1 e 4.
AI50nH: -20,480 a 20,480 mA. (I)
-10,240 a 10,240 V (V)

AJUSTES
AI50nH = 20,000

3.2.71. AI50nEU AI50n Engineering Units (16 characters)
Este ajuste define a unidade de engenharia aplicável na entrada
analógica AI50n, com n entre 1 e 4.
Unidades de engenharia se referem às quantidades reais
medidas, isto é, temperatura, pressão, etc. Estão disponíveis até
16 caracteres para atribuir nomes descritivos para as unidades
de engenharia. Considerando, por exemplo, que será medido a
corrente, será utilizado “mA” (sem aspas) como unidade de
engenharia.
AI50nEU: 16 caracteres.

AJUSTES
AI50nEU = mA

3.2.72. AI50nEL AI50n Low Input Engineering Units
Este ajuste define o nível mais baixo nas unidades de engenharia
aplicável na entrada analógica AI50n, com n entre 1 e 4.
AI50nEL: -99999,000 a 99999,000.

AJUSTES
AI50nEL = 4,000


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.brFax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



40/247
3.2.73. AI50nEH AI50n High Input Engineering Units
Este ajuste define o nível mais alto nas unidades de engenharia
aplicável na entrada analógica AI50n, com n entre 1 e 4.
AI50nEH: -99999,000 a 99999,000.

AJUSTES
AI50nEH = 20,000

3.2.74. AI50nLW1 AI50n Low Warn Level 1
Este ajuste é utilizado para gerar uma advertência de nível 1,
quando a medida utilizada na entrada analógica AI50n, com n
entre 1 e 4, atingir o nível mais baixo.
AI50nLW1: OFF, -99999,000 a 99999,000.

AJUSTES
AI50nLW1 = OFF

3.2.75. AI50nLW2 AI50n Low Warn Level 2
Este ajuste é utilizado para gerar uma advertência de nível 2,
quando a medida utilizada na entrada analógica AI50n, com n
entre 1 e 4, atingir o nível mais baixo.
AI50nLW2: OFF, -99999,000 a 99999,000.

AJUSTES
AI50nLW2 = OFF

3.2.76. AI50nLAL AI50n Low Alarm
Este ajuste é utilizado para gerar um alarme, quando a medida
utilizada na entrada analógica AI50n, com n entre 1 e 4, atingir o
nível mais baixo.
AI50nLAL: OFF, -99999,000 a 99999,000.

AJUSTES
AI50nLAL = OFF

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



41/247

3.2.77. AI50nHW1 AI50n High Warn Level 1
Este ajuste é utilizado para gerar uma advertência de nível 1,
quando a medida utilizada na entrada analógica AI50n, com n
entre 1 e 4, atingir o nível mais alto.
AI50nHW1: OFF, -99999,000 a 99999,000.

AJUSTES
AI50nHW1 = OFF

3.2.78. AI50nHW2 AI50n High Warn Level 2
Este ajuste é utilizado para gerar uma advertência de nível 2,
quando a medida utilizada na entrada analógica AI50n, com n
entre 1 e 4, atingir o nível mais alto.
AI50nHW2: OFF, -99999,000 a 99999,000.

AJUSTES
AI50nHW2 = OFF

3.2.79. AI50nHAL AI50n High Alarm
Este ajuste é utilizado para gerar um alarme, quando a medida
utilizada na entrada analógica AI50n, com n entre 1 e 4, atingir o
nível mais alto.
AI50nHAL: OFF, -99999,000 a 99999,000.

AJUSTES
AI50nHAL = OFF

Analog Outputs
Slot C
Output 1 a 4
3.2.80. AO30nAQ AO30n Analog Quantity (OFF, 1 analog quantity)

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



42/247
Este ajuste define qual a quantidade analógica usada na saída
analógica AO30n, com n entre 1 e 4.
O relé SEL-787 possui várias quantidades analógicas que pode
ser usada para mais de uma função. As quantidades analógicas
reais disponíveis dependem do “part number” do relé usado. As
quantidades analógicas são tipicamente geradas e usadas por
funções primárias, como, medição e as quantidades selecionadas
estão disponíveis para uma ou mais funções suplementares, por
exemplo, perfil de carga.
AO30nAQ: OFF, 1 quantidade analógica.

AJUSTES
AO30nAQ = OFF

3.2.81. AO30nTYP AO30n Type
Este ajuste define qual o tipo de transdutor que será usado na
saída analógica AO30n, com n entre 1 e 4.
AO30nTYP: I, V.

AJUSTES
AO30nTYP = I

3.2.82. AO30nAQL AO30n Analog Quantity Low
Este ajuste define o valor da quantidade analógica de nível baixo
usado na saída analógica AO30n, com n entre 1 e 4.
AO30nAQL: -2147483647,000 a 2147483647,000.

AJUSTES
AO30nAQL = 4,000

3.2.83. AO30nAQH AO30n Analog Quantity High
Este ajuste define o valor da quantidade analógica de nível alto
usado na saída analógica AO30n, com n entre 1 e 4.
AO30nAQH: -2147483647,000 a 2147483647,000.


 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



43/247
AJUSTES
AO30nAQH = 20,000

3.2.84. AO30nL AO30n Low Output Value
Este ajuste define o nível mais baixo de corrente ou tensão no
transdutor da saída analógica AO30n, com n entre 1 e 4.
AO30nL: -20,480 a 20,480 mA. (I)
-10,240 a 10,240 V (V)

AJUSTES
AO30nL = 4,000

3.2.85. AO30nH AO30n High Output Value
Este ajuste define o nível mais alto de corrente ou tensão no
transdutor da saída analógica AO30n, com n entre 1 e 4.
AO30nH: -20,480 a 20,480 mA. (I)
-10,240 a 10,240 V (V)

AJUSTES
AO30nH = 20,000

Slot D
Output 1 a 4
3.2.86. AO40nAQ AO40n Analog Quantity (OFF, 1 analog quantity)
Este ajuste define qual a quantidade analógica usada na saída
analógica AO40n, com n entre 1 e 4.
O relé SEL-787 possui várias quantidades analógicas que pode
ser usada para mais de uma função. As quantidades analógicas
reais disponíveis dependem do “part number” do relé usado. As
quantidades analógicas são tipicamente geradas e usadas por
funções primárias, como, medição e as quantidades selecionadas
estão disponíveis para uma ou mais funções suplementares, por
exemplo, perfil de carga.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



44/247
AO40nAQ: OFF, 1 quantidade analógica.

AJUSTES
AO40nAQ = OFF

3.2.87. AO40nTYP AO40n Type
Este ajuste define qual o tipo de transdutor que será usado na
saída analógica AO40n, com n entre 1 e 4.
AO40nTYP: I, V.

AJUSTES
AO40nTYP = I

3.2.88. AO40nAQL AO40n Analog Quantity Low
Este ajuste define o valor da quantidade analógica de nível baixo
usado na saída analógica AO40n, com n entre 1 e 4.
AO40nAQL: -2147483647,000 a 2147483647,000.

AJUSTES
AO40nAQL = 4,000

3.2.89. AO40nAQH AO40n Analog Quantity High
Este ajuste define o valor da quantidade analógica de nível alto
usado na saída analógica AO40n, com n entre 1 e 4.
AO40nAQH: -2147483647,000 a 2147483647,000.

AJUSTES
AO40nAQH = 20,000

3.2.90. AO40nL AO40n Low Output Value
Este ajuste define o nível mais baixo de corrente ou tensão no
transdutor da saída analógica AO40n, com n entre 1 e 4.

 Rodovia Campinas Mogi-Mirim (SP-340), Km 118,50 Prédio 11 – Campinas-SP CEP 13086-902 Tel: (19) 3515 2000
 home-page: www.selinc.com.br Fax: (19) 3515 2011
 CNPJ: 03.837.858/0001-01 Insc. Estadual: 244.668.694.116



45/247
AO40nL: -20,480 a 20,480 mA. (I)
-10,240 a 10,240 V (V)

AJUSTES
AO40nL =
