Prévia do material em texto

765
770
775
765
770
775EST. 6010+0,29
CTD - 1
T=771,448 m
F=769,048 m
VER PP-DE-H07/116
EST. 6009+16,33
CP3-A
T=771,76
F=768,41
VER DESENHO
DE-15.10.000-H07/001
23,64
BSTC Ø0,60m
i=0,005 m/m
1,501,20
765
770
775
765
770
775
EST. 6009+17,49
CTD - 1
T=771,445 m
F=769,395 m
VER PP-DE-H07/116
EST. 6009+16,33
CP3-A
T=771,76
F=768,41
VER DESENHO
DE-15.10.000-H07/001
1,50 29,55
BSTC Ø0,60m
i=0,005 m/m
1,20
750
755
760
765
770
775
780
750
755
760
765
770
775
780
4,8730,10
BSTC Ø0,60m
i=0,006 m/m
DR-14
VER PP-DE-H07/023
2,4021,05
1,201,201,201,201,201,201,201,201,201,201,202,85 5,00
16,60
DR-12
VER PP-DE-H07/017
EST. 6009+16,33
CP3-A
T=771,76
F=768,41
VER DESENHO
DE-15.10.000-H07/001
 769,52 769,65
 769,78 769,56
 769,56
768,85
767,90
767,20
766,25
765,50
764,75
764,00
763,25
762,50
761,75
761,00
760,25
759,50
758,80
 769,31

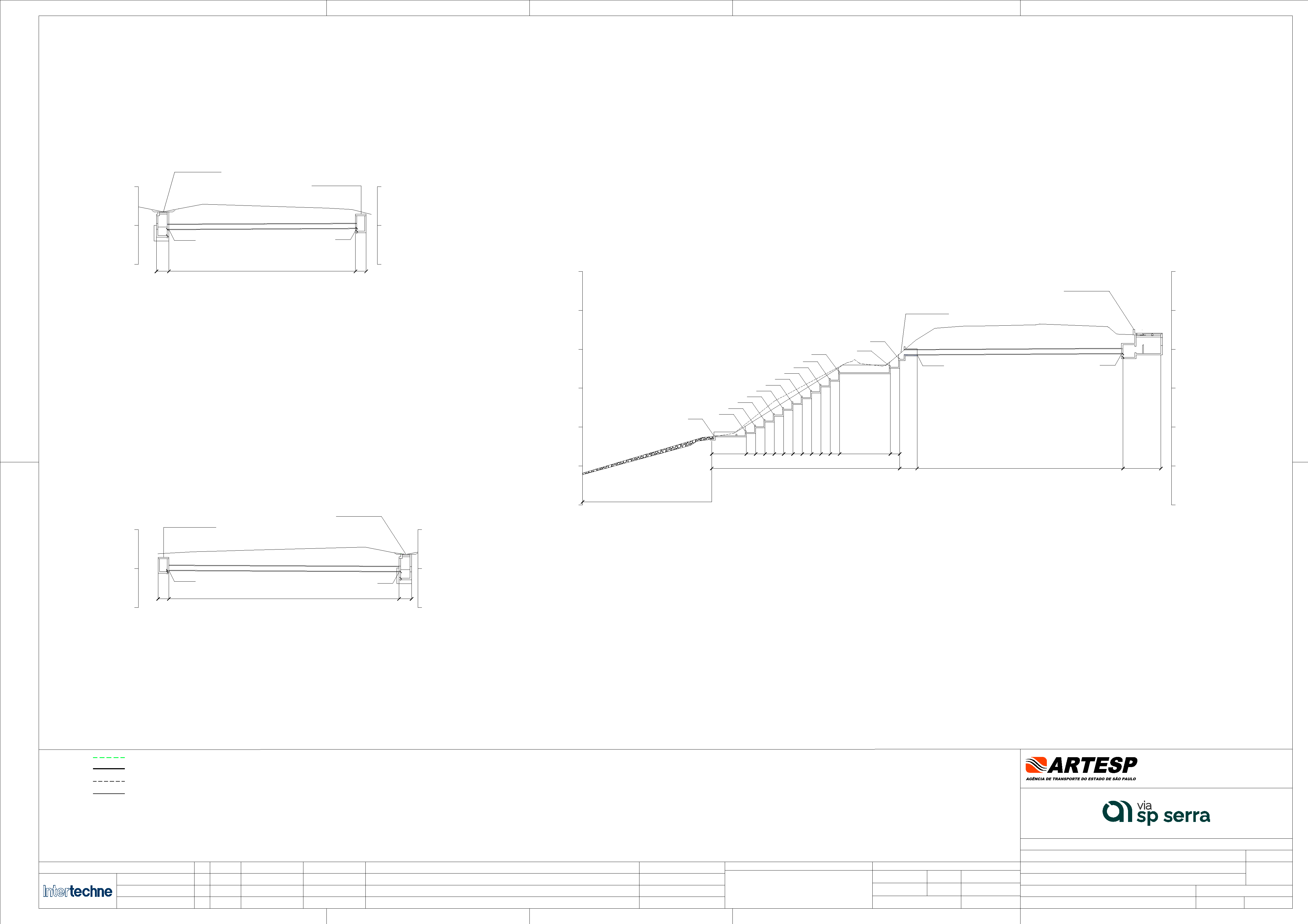

PERFIL DE BUEIRO NA EST. 6009+16,33 A 6010+0,29
PERFIL DE BUEIRO NA EST. 6009+16,33 A 6009+17,49
PERFIL DA REDE COLETORA ENTRE EST. 6008+5,90 A 6010+5,73
ENRONCAMENTO COM PEDRA RACHÃO
0,38
0,
82
0,43
0,
18
0,
81
NOTAS:
1. COTAS E DIMENSÕES EM METRO;
2. OS GABIÕES UTILIZADOS DEVEM TER TELA RECOBERTA COM PVC, COM ESPESSURA MÍNIMA DE 0,40mm, DE
ACORDO COM A NBR-10514/88;
3. AS COTAS E DIMENSÕES DEVERÃO SER VERIFICADAS EM CAMPO E AS DECLIVIDADES DE PROJETODEVERÃO SER
MANTIDAS RIGOROSAMENTE, TENDO EM VISTA OS RECALQUES PREVISTOS;
4. ESTAS ESTRUTURAS MOLDADAS IN LOCO NÃO PODERÃO SER SUBSTITUÍDAS POR PRÉ MOLDADOS;
5. POR DEBAIXO DA BASE DAS ESTRUTURAS DE DRENAGEM, CASO SEJAM IDENTIFICADAS ARGILAS MOLES
ORGÂNICAS E/OU COM MATÉRIAS ORGÂNICAS, ATERROS LANÇADOS INCONSOLIDADOS E AREIAS MUITO
ARGILOSAS FOFAS SATURADAS, ESTAS DEVERÃO SER REMOVIDAS, APÓS APROVAÇÃO E LIBERAÇÃO DA
FISCALIZAÇÃO DA OBRA. NESTE CASO, ANTES DE SE EXECUTAR O BERÇO DO BUEIRO, LANÇAR UMA CAMADA
INICIAL DE RACHÃO COMPACTADA CONTRA O TERRENO (AGULHADA);
6. NO CASO DE OCORRER MACIÇO ROCHOSO AFLORANDO NO NÍVEL DE APOIO DO BUEIRO OU GALERIA, EXECUTAR
UMA SOBRE-ESCAVAÇÃO COM 50 cm E PREENCHER COM ATERRO COMPACTADO;
7. O ATERRO COMPACTADO SÓ PODERÁ SER EXECUTADO EM ZONAS TOTALMENTE DRENADAS E SECAS.
TÍTULO:
N° DESENHO ARTESP:
TÍTULO:
TRECHO: ESTACA:
FOLHAESCALA:
DOC. REFERÊNCIARESP. TÉC./PROJETISTADATAREV.
CHEFE DA OBRA
__________________________________
SR. DIRETOR DE ENGENHARIA ÁS FLS. ______________________________ DOS AUTOS
Nº ________________________________
AUTOS Nº _________________________________________________ , APROVADO PELO
ESTE DESENHO É ORIGINAL DE CÓPIA DE FLS ________________________________
A U T E N T I C A Ç Ã O
Arquitetura Mapa
Móvel Gaveta Divisão
Data Prefixo Número
A R Q U I V O
DER
SP
ASSUNTO
AGÊNCIA DE TRANSPORTE DO ESTADO DE SÃO PAULORESPONSÁVEL PELA AREA DE PROJETO
VERIFICADO
RESPONSÁVEL TÉCNICO
APROVADO
EMISSÃO
RESP. TÉC./CONCES.
N° DESENHO INTERNO:
PROJETISTA
DE-SPD140021-140.141-926-H06-001-0A.dwg
CREA/PR 22600/D
BEATRIZ M. P. MACHADO
RODOVIA:
SP-021 - RODOANEL MARIO COVAS - TRECHO NORTE
verificador
supervisor
elaborador
REVISÃO:
REVISÃO:
EMISSÃO INICIAL05/09/20240A
01/011:200
05/09/2024
YGOP
FMZ
LMCA PERFIS DE BUEIRO
LOCAÇÃO DAS CAPTAÇÕES DE DRENAGEM DA OAE 660
TRECHO 01 - OAE 660 EST. 5395+2,311 a EST. 6010
0ADE-SPD140021-140.141-926-H06/001
A23IN-RA-8-R6-A16-06-C-50-DE-0660
