Análise Estrutural I
Questão 1
Correto
Atingiu 0,34
de 0,34
Iniciado em domingo, 10 ago 2025, 20:23
Estado Finalizada
Concluída em domingo, 10 ago 2025, 20:43
Tempo
empregado
19 minutos 35 segundos
Avaliar 1,70 de um máximo de 1,70(100%)

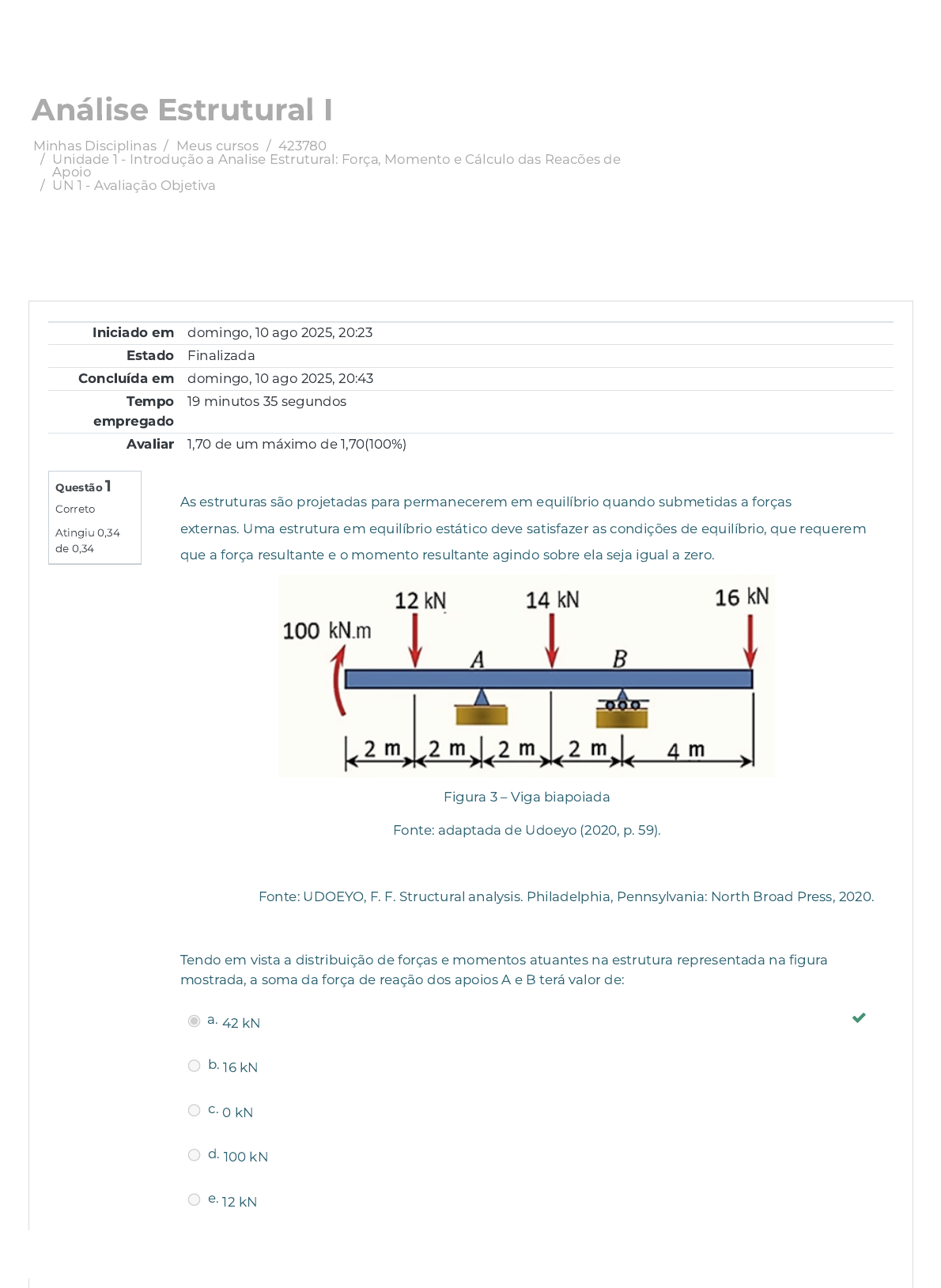

As estruturas são projetadas para permanecerem em equilíbrio quando submetidas a forças
externas. Uma estrutura em equilíbrio estático deve satisfazer as condições de equilíbrio, que requerem
que a força resultante e o momento resultante agindo sobre ela seja igual a zero.
Figura 3 – Viga biapoiada
Fonte: adaptada de Udoeyo (2020, p. 59).
Fonte: UDOEYO, F. F. Structural analysis. Philadelphia, Pennsylvania: North Broad Press, 2020.
Tendo em vista a distribuição de forças e momentos atuantes na estrutura representada na figura
mostrada, a soma da força de reação dos apoios A e B terá valor de:
a. 42 kN 
b. 16 kN
c. 0 kN
d. 100 kN
e. 12 kN
https://avap.multivix.edu.br/my/
https://avap.multivix.edu.br/course/view.php?id=36289
https://avap.multivix.edu.br/course/view.php?id=36289&section=2
https://avap.multivix.edu.br/mod/quiz/view.php?id=1960705
Questão 2
Correto
Atingiu 0,34
de 0,34
Na figura a seguir há um bloco de concreto com peso igual a 100 N, sustentado por dois cabos de aço
iguais, fixados na laje. Para que o bloco permaneça em equilíbrio estático, é necessário que o somatório
das forças atuantes sobre ele seja zero.
Figura 6 – Bloco de concreto com formato quadrado pendurado por dois cabos de aço
Fonte: elaborada pelo autor (2022).
Para manter o bloco de concreto em equilíbrio, o valor da força T que atua tracionando cada cabo de aço
será de aproximadamente:
a. 50,0 N
b. 140,6 N
c. 60,5 N
d. 70,7 N 
e. 100,0 N
Questão 3
Correto
Atingiu 0,34
de 0,34
Uma viga deve satisfazer as condições de equilíbrio que requerem que a força e o momento resultante
agindo sobre ela seja igual a zero. Atuando sobre a viga em equilíbrio, observa-se uma carga distribuída
e uma concentrada. Desconsidere o peso da viga.
Figura 5 – Viga engastada
Fonte: Adaptada de Udoeyo (2020, p. 59).
Fonte: UDOEYO, F. F. Structural analysis. Philadelphia, Pennsylvania: North Broad Press, 2020.
É correto afirmar que a força de reação horizontal Ax, exercida pelo apoio A terá valor igual a:
a. 4,14 kN 
b. 8,22 kN
c. 16,18 kN
d. 2,34 kN
e. 23,13 kN
Questão 4
Correto
Atingiu 0,34
de 0,34
Uma força F, com valor de 10kN atua por meio do ponto B sobre a barra. O braço de alavanca é igual a
2m, ou seja, distância da linha de ação da força até o ponto de apoio.
Figura 2 – Haste metálica submetida a uma força F e a um momento M.
Fonte: Elaborada pelo autor (2022).
O momento em relação ao apoio causado pela força F será de:
a. 20 kN.m 
b. 20 N.m
c. 20000 kN.m
d. 5 kN.m
e. 0,2kN.m
Questão 5
Correto
Atingiu 0,34
de 0,34
Observe a figura a seguir. Há uma caixa de pedras com peso igual a 500 N sustentada por dois cabos
iguais, fixados nas superfícies indicadas. Para que a caixa permaneça em equilíbrio estático, é necessário
que o somatório das forças atuantes sobre ela seja zero.
Figura 7 – Bloco de concreto com formato quadrado pendurado por dois cabos de aço
Fonte: elaborada pelo autor (2022).
O valor da força T que atua tracionando o cabo “B” será de aproximadamente:
a. 500,5 N
b. 500,0 N
c. 1414,0 N
d. 250,0 N
e. 707,1 N 
