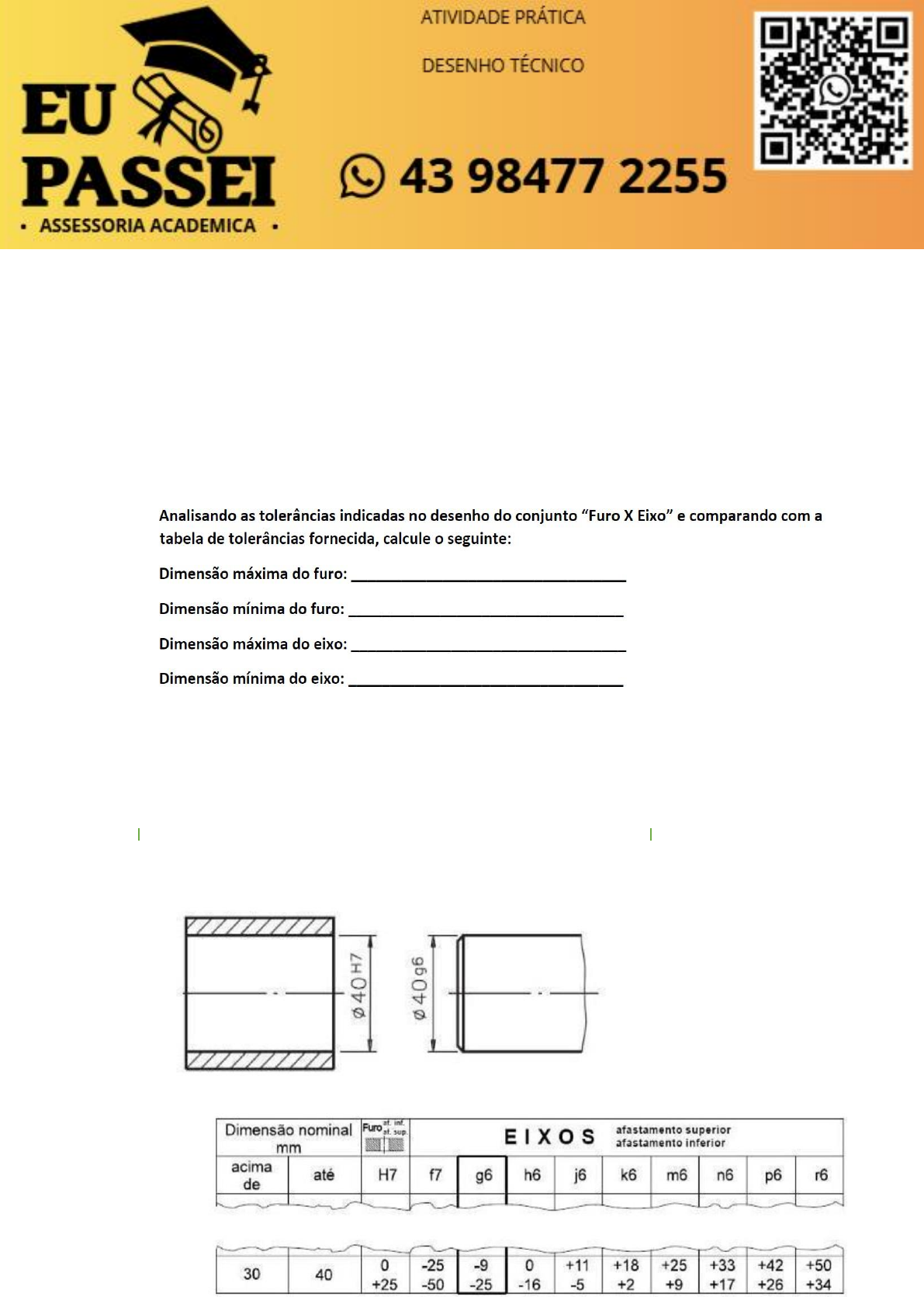

FURO EIXO





ATIVIDADE PRÁTICA DE DESENHO TÉCNICO



Exercício 1) OBS: As tolerâncias da tabela estão em milésimos de
milímetros, três casas depois da virgula. Ex 40H7= 40 + 0,025 mm =
40,025mm
“ Enviar esta página resolvida”

























Exercício 2). Observe a cotagem do pino de Retenção ECO e
determine os valores solicitados. “ Enviar esta página resolvida”
Ex Afastamento superior = -0,02 mm.


Código do artigo

Forma
Material

Versão

D

D1

D2

L

L1

L2

L3

H do corpo
básico
K0632.001903 A
Aço
inoxidável
endurecida 3 M6x0,75 14 34,5 12 5 10 3,5


a) Determine Dimensão D



















b) Determine a dimensão “D2 “=
c) Determine o comprimento “L”=

d) Determine o comprimento “H”=
e) Determine o comprimento “L3”=




Exercício 3) . Desenhar o sensor de presença em 3 vistas
ortogonais, Vista frontal, vista superior e vista lateral esquerda na
folha de desenho A4 e enviar. Fazer a cotagem.
“Não enviar esta página ”
Você deve usar a folha padrão A4 de desenho, anexa em “Material
complementar”
e a legenda deve ser preenchida com os seguintes dados:
Usar caligrafia técnica - legível,
Peça – 01
Denominação – Sensor de Presença
Quant. – 1 peças,
Material – Plastiprene
Des. – EX.3
Data – data de realização do mesmo
Unid. – mm
Aluno – seu nome completo
Código - Escrever seu RU
Título – Atividade Prática









20
Exercício 4) Desenhar a peça em 3 vistas ortogonais, Vista frontal,
vista superior e vista lateral esquerda na folha de desenho A4 e
enviar. Fazer a cotagem. “Não enviar esta página”
Você deve usar a folha padrão A4 de desenho, anexa em “Material
complementar” e a legenda deve ser preenchida com os seguintes dados:
Usar caligrafia técnica - legível,
Peça – 01
Denominação – Suporte
Quant. – 15 peças,
Material – Aço 1045
Des. – EX.4
Data – data de realização do mesmo
Unid. – mm
Aluno – seu nome completo
Código - Escrever seu RU
Título – Atividade Prática





Professor Esp. Marcelo Staff


Exercício 5) Desenhar a peça em 3 vistas ortogonais, Vista frontal,
vista superior e vista lateral esquerda na folha de desenho A4 e
enviar. Fazer a cotagem. Não precisa desenhar o sensor .
“Não enviar esta página”
Você deve usar a folha padrão A4 de desenho, anexa em “Material
complementar” e a legenda deve ser preenchida com os seguintes dados:
Usar caligrafia técnica - legível,
Peça – 01
Denominação – Suporte do sensor
Quant. – 5 peças,
Material – Aço 1045
Des. – EX.5
Data – data de realização do mesmo
Unid. – mm
Aluno – seu nome completo
Código - Escrever seu RU
Título – Atividade Prática
