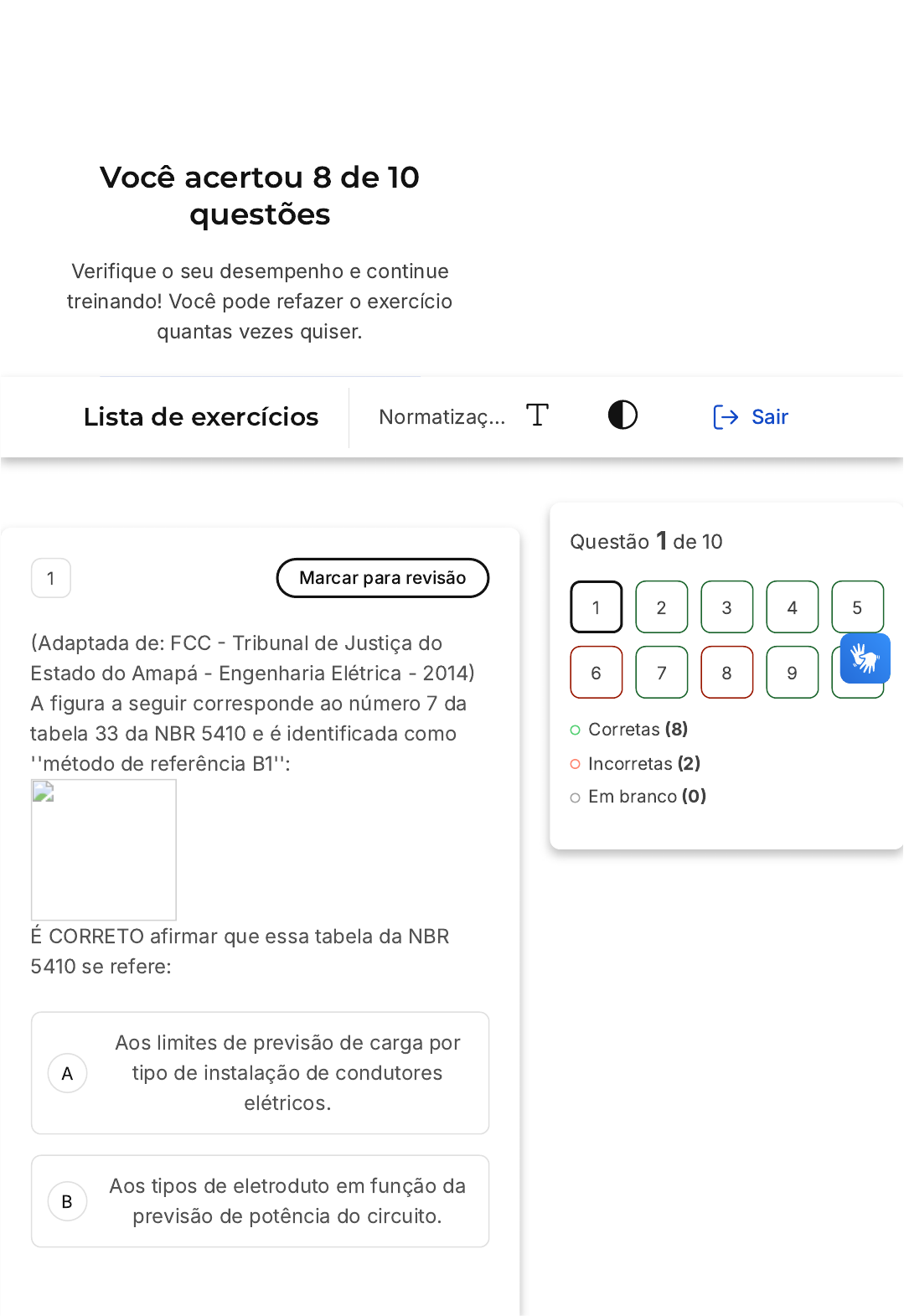

Você acertou 8 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
1 Marcar para revisão
(Adaptada de: FCC - Tribunal de Justiça do
Estado do Amapá - Engenharia Elétrica - 2014)
A figura a seguir corresponde ao número 7 da
tabela 33 da NBR 5410 e é identificada como
''método de referência B1'':
É CORRETO afirmar que essa tabela da NBR
5410 se refere:
Aos limites de previsão de carga por
tipo de instalação de condutores
elétricos.
Aos tipos de eletroduto em função da
previsão de potência do circuito.
Questão 1 de 10
Corretas (8)
Incorretas (2)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Normatizaç… Sair
C
D
E
A
B
Aos tipos de condutor elétrico em
função da previsão de potência do
circuito.
Aos métodos de instalação de
condutores elétricos.
À quantidade de condutores por tipo
de eletroduto.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: Aos métodos de
instalação de condutores elétricos.
2 Marcar para revisão
(Adaptada de: Prefeitura Municipal de
Ibirité/MG - Engenheiro Eletricista - 2011)
O dimensionamento inadequado do diâmetro
dos condutores em um sistema elétrico pode
acarretar:
Elevada queda de tensão e gastos
excessivos com a instalação.
Sobretensão na carga e fugas de
corrente.
C
D
E
Superaquecimento dos cabos e
histerese.
Aumento do fator de potência e
aumento da corrente de curto-circuito.
Elevação da capacidade de curto-
circuito da instalação.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a "A". O
dimensionamento inadequado do diâmetro
dos condutores em um sistema elétrico
pode resultar em uma elevada queda de
tensão e gastos excessivos com a
instalação. Isso ocorre porque um diâmetro
inadequado pode causar uma resistência
maior ao fluxo de corrente elétrica,
resultando em uma queda de tensão. Além
disso, a necessidade de substituir ou
ajustar os condutores devido ao
dimensionamento inadequado pode levar a
gastos excessivos com a instalação.
3 Marcar para revisão
(CESGRANRIO - Liquigás - Engenheiro
Eletricista - 2013)
Como medida de controle, a NR 10 estabelece
que todas as empresas estão obrigadas a
A
B
C
D
E
manter documentação referente a seus
estabelecimentos. Essa documentação deve
conter:
Esquemas unifilares atualizados das
instalações elétricas com a
especificação do sistema de
aterramento.
Conjunto de procedimentos e
instruções técnicas e administrativas
de segurança e saúde.
Especificação dos equipamentos de
proteção coletiva, individual e
ferramental.
Certificações dos equipamentos e
materiais elétricos em áreas
classificadas.
Certificações comprobatórias da
qualificação, habilitação, capacitação,
autorização dos trabalhadores e dos
treinamentos realizados.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a letra A, que afirma
que a documentação deve conter
"Esquemas unifilares atualizados das
instalações elétricas com a especificação
do sistema de aterramento". Isso está de
A
B
C
D
E
acordo com a Norma Regulamentadora 10
(NR 10), que estabelece as diretrizes
básicas para a implementação de medidas
de controle e sistemas preventivos, de
forma a garantir a segurança e a saúde dos
trabalhadores que, direta ou indiretamente,
interagem em instalações elétricas e
serviços com eletricidade.
4 Marcar para revisão
(Adaptada de: FUNCAB - SISEMA-MG -
Engenharia Elétrica - 2013)
A NBR 5410/2004 preconiza que, de todo
modo, a tensão nominal do sistema SELV ou
PELV NÃO pode exceder o limite superior da
faixa I das tensões:
12 V em corrente alternada ou 120 V
em corrente contínua em ondulação.
15 V em corrente alternada ou 120 V
em corrente contínua em ondulação.
12 V em corrente alternada ou 50 V em
corrente contínua em ondulação.
50 V em corrente alternada ou 120 V
em corrente contínua em ondulação.
15 V em corrente alternada ou 50 V em
corrente contínua em ondulação.
Resposta correta
A
B
C
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
De acordo com a NBR 5410/2004, a tensão
nominal do sistema SELV ou PELV não
pode ultrapassar o limite superior da faixa I
das tensões. Isso significa que a tensão
não pode exceder 50 V em corrente
alternada ou 120 V em corrente contínua
em ondulação, como indicado na
alternativa D. As outras opções apresentam
valores que não estão de acordo com essa
norma, tornando a alternativa D a resposta
correta.
5 Marcar para revisão
(FUNCAP - Prefeitura de Várzea Grande -
Engenheiro Eletricista - 2011)
Em uma oficina, três circuitos são alimentados
pelos cabos 10, 25 e 70 mm². Com base na NBR
5410, as seções dos condutores de proteção
em mm², dimensionadas pela seção mínima,
para esses circuitos são, respectivamente:
10, 25 e 70.
4, 16 e 35.
10, 16 e 35.
D
E
16, 16 e 16.
4, 25 e 50.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
De acordo com a NBR 5410, que
estabelece as normas para instalações
elétricas de baixa tensão, a seção dos
condutores de proteção deve ser
dimensionada de acordo com a seção dos
condutores dos circuitos. Neste caso, para
os circuitos alimentados por cabos de 10,
25 e 70 mm², as seções mínimas dos
condutores de proteção seriam,
respectivamente, 10, 16 e 35 mm².
Portanto, a alternativa correta é a "C".
6 Marcar para revisão
(Adaptada de: Tribunal de Justiça do Amazonas
- Engenheiro Eletricista - 2013)
O Prontuário de Instalações Elétricas é
necessário em estabelecimentos com carga
instalada superior a 75 KW, bem como sua
atualização no decorrer dos anos. Considere as
afirmativas a seguir a respeito dos documentos
obrigatórios para esse tipo de instalação
elétrica:
I. Laudo pericial sobre os equipamentos que
provocaram acidente elétrico.
A
B
C
D
E
II. Diagramas unifilares atualizados.
III. Especificação dos equipamentos de
proteção coletiva e individual e do ferramental,
aplicáveis conforme NR 10.
Está(ão) CORRETA(S) a(s) afirmativa(s):
I somente.
II somente.
III somente.
I e II.
II e III.
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: II e III.
O Prontuário de Instalações Elétricas é um
documento que deve ser elaborado por
profissionais habilitados e deve conter,
entre outros, os diagramas unifilares
atualizados e a especificação dos
equipamentos de proteção coletiva e
individual e do ferramental, aplicáveis
conforme NR 10.
A
B
C
D
E
7 Marcar para revisão
(Adaptado de: UFMT - Instituto Federal do Mato
Grosso - Engenharia Elétrica - 2014)
Em relação ao dimensionamento de condutores
elétricos em instalações de baixa tensão,
assinale a alternativa CORRETA:
O tipo de isolação do condutor não
tem influência no método da
capacidade de condução de corrente
(Ampacidade).
O número de condutores carregados
tem influência somente no método da
queda de tensão, pois influencia na
reatância indutiva dos condutores.
As tabelas de capacidade de
condução de corrente para os
diferentes tipos de linhas elétricas
estão disponíveis para diversas
temperaturas ambiente.
A maneira de instalar dos condutores
(tipos de linha elétrica) influencia na
capacidade de condução de corrente
dos condutores.
Os critérios de dimensionamento de
condutores dependem unicamente da
corrente nominal do circuito.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a D, que afirma que
a maneira de instalar os condutores (tipos
de linha elétrica) influenciana capacidade
de condução de corrente dos condutores.
Isso ocorre porque a forma como os
condutores são instalados pode afetar a
dissipação de calor, o que, por sua vez,
pode afetar a capacidade de condução de
corrente. Por exemplo, se os condutores
estiverem muito próximos uns dos outros
ou se estiverem instalados em um
ambiente com pouca ventilação, o calor
pode se acumular, reduzindo a capacidade
de condução de corrente. Portanto, é
importante considerar a maneira como os
condutores são instalados ao dimensionar
condutores elétricos.
8 Marcar para revisão
(Adaptada de: UFG- Universidade do Estado do
Amapá - Engenheiro Eletricista - 2014)
Segundo a norma NBR 5410 da ABNT, a queda
de tensão é um dos critérios técnicos para
dimensionamento de condutores em circuitos
elétricos de instalações de baixa tensão.
Segundo esse critério:
A
B
C
D
E
O limite máximo admissível de queda
de tensão nas instalações alimentadas
por transformador ou gerador próprio
é de 4%.
O comprimento máximo do circuito até
o qual o seccionamento fica garantido
é considerado como forma de
assegurar a proteção contra choques
elétricos.
A redução das perdas de energia no
cabo, ao longo do tempo, é
considerada de modo a encontrar uma
boa relação de compromisso entre o
custo de instalação e o custo de
perdas.
A queda de tensão é fixada em, no
máximo, 10% nos terminais do motor
durante a partida, desde que esse
valor não ultrapasse aqueles
admissíveis para as demais cargas do
circuito.
A queda de tensão em um circuito não
deve ultrapassar 5% em caso de
alimentação de motores elétricos.
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
De acordo com a norma NBR 5410 da
ABNT, que estabelece critérios técnicos
para o dimensionamento de condutores em
A
B
C
circuitos elétricos de instalações de baixa
tensão, a alternativa correta é a D. Esta
afirma que a queda de tensão é fixada em,
no máximo, 10% nos terminais do motor
durante a partida, desde que esse valor
não ultrapasse aqueles admissíveis para as
demais cargas do circuito. Isso significa
que, durante a partida do motor, a tensão
pode cair até 10%, mas não deve afetar as
outras cargas do circuito, mantendo assim
a segurança e a eficiência da instalação
elétrica.
9 Marcar para revisão
(Batalhão de Policiamento em Grandes Eventos
- PMRJ - Engenharia Elétrica - 2014)
A Norma Regulamentadora 10 estabelece que,
em todos os serviços executados em
instalações elétricas, devem ser previstas e
adotadas medidas de proteção coletiva, e,
prioritariamente, a instalação deve ser
desenergizada. A primeira ação para a
desenergização é:
A proteção dos elementos
energizados existentes na zona
controlada.
A instalação de aterramento
temporário com equipotencialização
dos condutores dos circuitos.
A instalação da sinalização.
D
E
A instalação de barreiras.
O seccionamento elétrico da zona
controlada.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
De acordo com a Norma Regulamentadora
10, a primeira ação para a desenergização
de uma instalação elétrica é o
seccionamento elétrico da zona controlada.
Isso significa que a energia deve ser
cortada, ou seja, a instalação deve ser
desconectada da fonte de energia,
garantindo assim a segurança dos
trabalhadores e evitando acidentes
elétricos. Portanto, a alternativa correta é a
E: "O seccionamento elétrico da zona
controlada".
10 Marcar para revisão
(COSEAC - Prefeitura Municipal de São
Gonçalo/RJ - Engenheiro Eletricista - 2011)
A NR 10 determina que toda instalação ou peça
condutora que não faça parte dos circuitos
elétricos, mas que, eventualmente, possa ficar
sob tensão, deve ser aterrada. Tal medida se
refere à proteção contra risco de:
A
B
C
D
E
Incêndio.
Contato.
Explosão.
Descargas atmosféricas.
Acumulação de eletricidade estática.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a letra B, "Contato".
A Norma Regulamentadora 10 (NR 10)
estabelece que todas as instalações ou
peças condutoras que não fazem parte dos
circuitos elétricos, mas que possam
eventualmente ficar sob tensão, devem ser
aterradas. Isso é feito para proteger contra
o risco de contato com a eletricidade, que
pode causar choques elétricos. Portanto, a
medida de aterramento é uma forma de
proteção contra esse tipo de risco.
