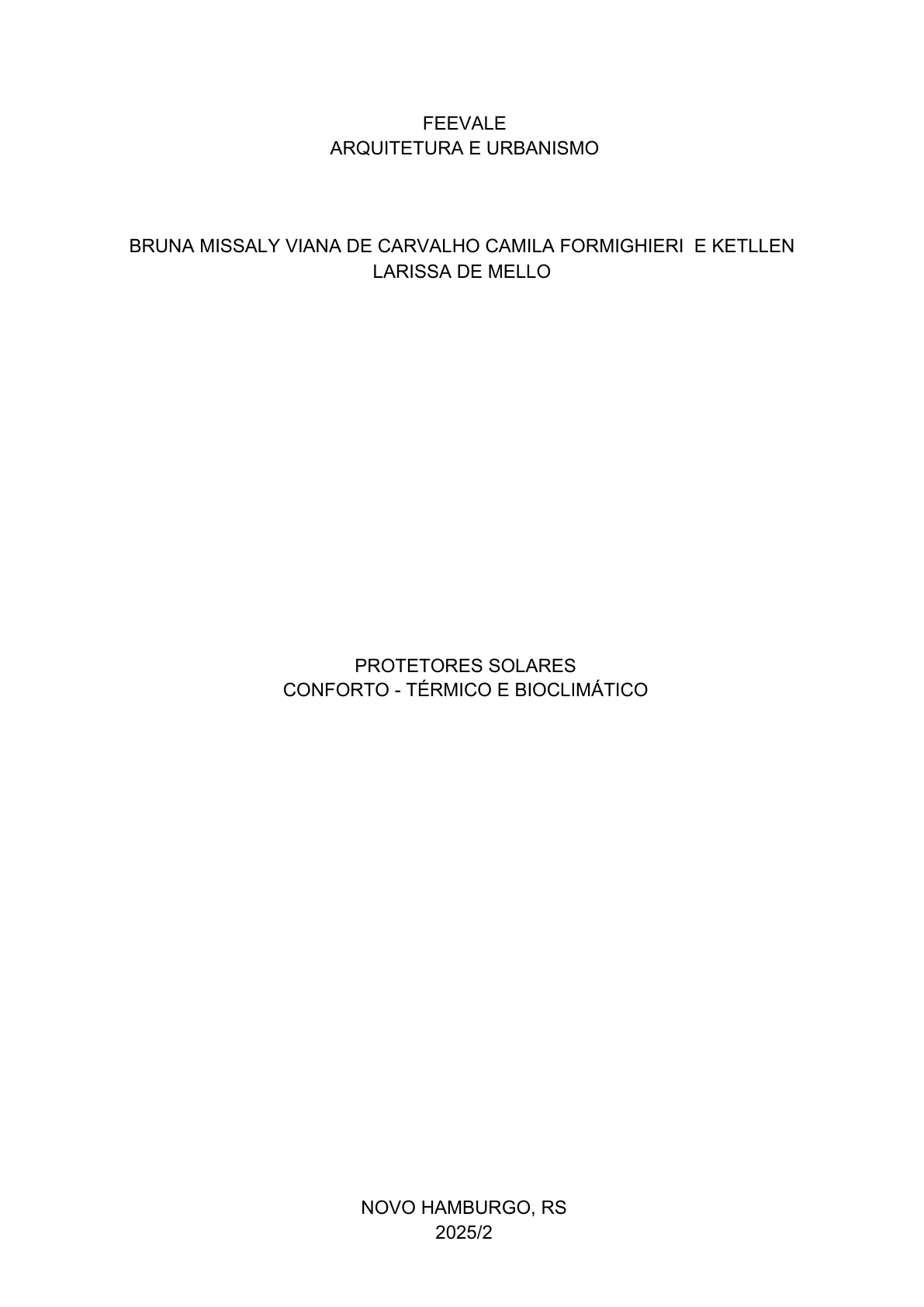

NOVO HAMBURGO, RS
2025/2
FEEVALE
ARQUITETURA E URBANISMO
PROTETORES SOLARES
CONFORTO - TÉRMICO E BIOCLIMÁTICO
BRUNA MISSALY VIANA DE CARVALHO CAMILA FORMIGHIERI E KETLLEN
LARISSA DE MELLO
Orientação solar das janelas: Norte
Análise dos horários: Nos solstícios e equinócios, às 10hrs e às 14hrs.
Representação em planta nos horários mais críticos nos solstícios e equinócios
Solstício de verão:
10 AM, 12 PM e 13PM
Equinócios:
11 AM e 13 PM
Solsticio de Inverno:
11 AM e 13 PM
Representação em corte nos horários mais críticos:
12 AM no solstício de verão
13 PM no solstício de inverno
26
0
10
10
Isométrica
esc:1/50
Vista Frontal
esc:1/20
Brise fixo horizontal com quatro painéis
de 115x4x60cm (LxHxP) possuindo em
cada um deles 26 ripas de 102x2x2cm
(LxHxP) com espaçamento de 0,05cm
entre si, inclinados 60°.
Brise vertical com 3 ripas de madeira garapeira de
4x260x25cm (LxHxP) com espaçamento de 2cm entre si.
Brise vertical com 12 ripas de madeira garapeira de
4x260x25cm
(LxHxP) com espaçamento de 2cm entre si.
Brise vertical com 3 ripas de madeira garapeira de
4x260x25cm (LxHxP) com espaçamento de 2cm entre si.
17 116 75 115 17
10
26
0
11
5
75
11
5
17
17 2
4
25
25
Vista lateral
esc:1/20
Vista Superior
esc:1/20
Projeto com sombra no sketchup ( Solstício de inverno):
Norte do projeto:
Projeto com sombra no sketchup (Equinócios):
Projeto com sombra no sketchup ( Solstício de verão):
