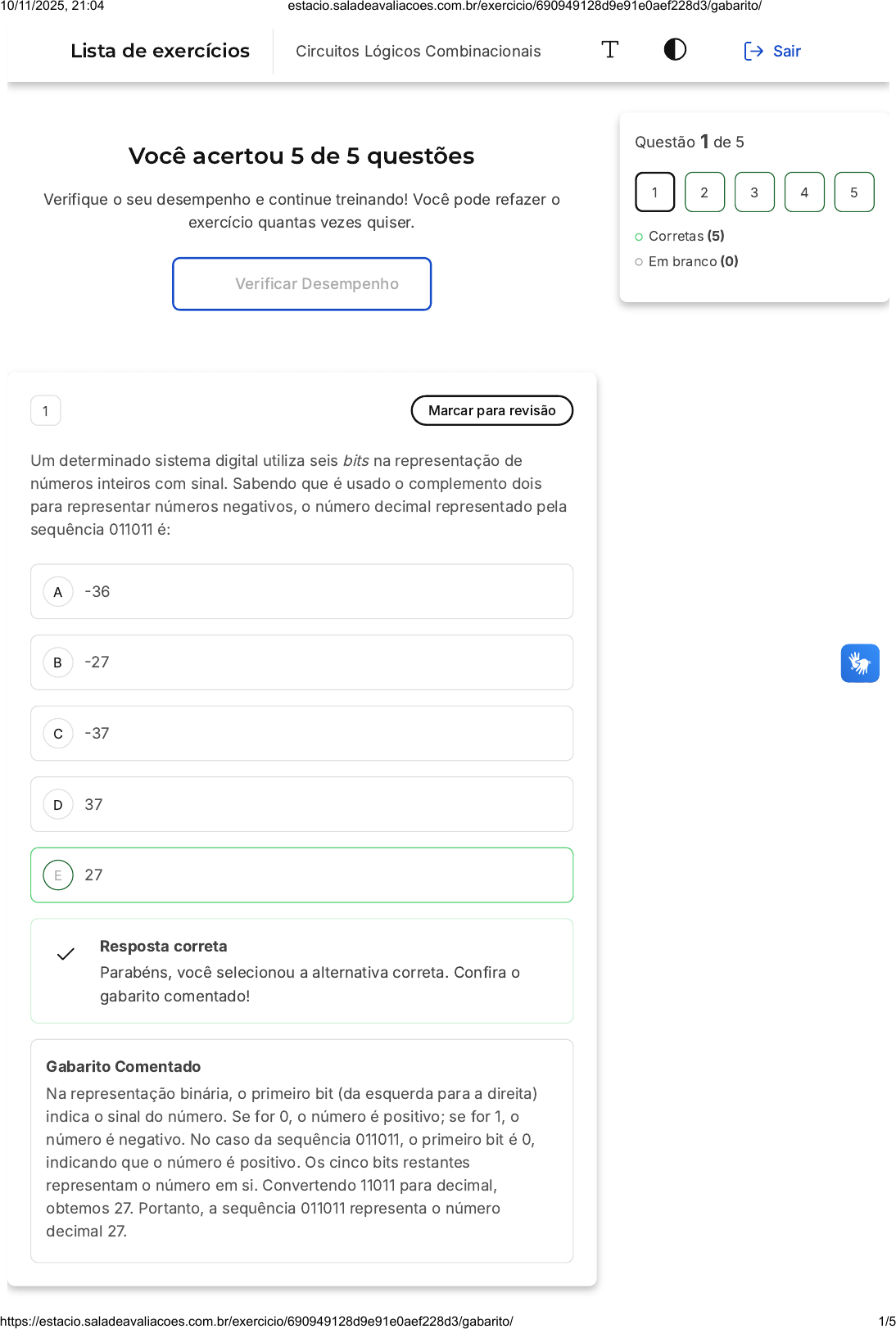

Você acertou 5 de 5 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o
exercício quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
1 Marcar para revisão
Um determinado sistema digital utiliza seis bits na representação de
números inteiros com sinal. Sabendo que é usado o complemento dois
para representar números negativos, o número decimal representado pela
sequência 011011 é:
-36
-27
-37
37
27
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Na representação binária, o primeiro bit (da esquerda para a direita)
indica o sinal do número. Se for 0, o número é positivo; se for 1, o
número é negativo. No caso da sequência 011011, o primeiro bit é 0,
indicando que o número é positivo. Os cinco bits restantes
representam o número em si. Convertendo 11011 para decimal,
obtemos 27. Portanto, a sequência 011011 representa o número
decimal 27.
Questão 1 de 5
Corretas (5)
Em branco (0)
1 2 3 4 5
Lista de exercícios Circuitos Lógicos Combinacionais Sair
10/11/2025, 21:04 estacio.saladeavaliacoes.com.br/exercicio/690949128d9e91e0aef228d3/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/690949128d9e91e0aef228d3/gabarito/ 1/5
A
B
C
D
E
2 Marcar para revisão
Um determinado sistema digital utiliza quatro bits para representar
números inteiros. Dados dois números inteiros sem sinal, A = 1001 e B =
0111, o resultado da soma A + B realizada por esse sistema, em decimal, é:
16
15
2
0
17
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Os números A e B são representados em binário. A = 1001, que é 9 em
decimal, e B = 0111, que é 7 em decimal. A soma de A e B em decimal
seria 9 + 7 = 16. No entanto, como o sistema digital em questão utiliza
apenas quatro bits para representar números inteiros, o resultado 16
não pode ser representado, pois exigiria um quinto bit. Portanto,
ocorre um estouro de bit, e o resultado é 0.
3 Marcar para revisão
A expressão da saída do circuito a seguir, F, é:
10/11/2025, 21:04 estacio.saladeavaliacoes.com.br/exercicio/690949128d9e91e0aef228d3/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/690949128d9e91e0aef228d3/gabarito/ 2/5
A
B
C
D
E
 
F   =
¯̄¯̄
CB
¯̄¯̄
A + CB
¯̄¯̄
A
F   = C
¯̄¯̄
BA
F   =
¯̄¯̄
BA
 
F   =
¯̄¯̄
C
¯̄¯̄
BA+ CB
¯̄¯̄
A
F   = C(
¯̄¯̄
B +A)
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta correta é: F   =
¯̄¯̄
BA
4 Marcar para revisão
A figura, a seguir, ilustra um multiplexador de 4 entradas para 1 saída e o
mapa de Karnaugh a ser implementado para o sinal W através do circuito.
Os sinais S1 e S0 são as entradas de controle do integrado, onde S1
representa o bit mais significativo. O bloco tracejado deverá conter os
circuitos que conectarão os sinais de X e Y às entradas do multiplexador.
A fim de reproduzir o mapa de Karnaugh, qual é a expressão booleana do
circuito que será conectado ao pino IP2?
10/11/2025, 21:04 estacio.saladeavaliacoes.com.br/exercicio/690949128d9e91e0aef228d3/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/690949128d9e91e0aef228d3/gabarito/ 3/5
A
B
C
D
E
A
B
C
XY
 
X
¯̄¯̄
Y
X + Y
X ⊕ Y
 
¯̄¯̄¯̄¯̄¯̄¯̄¯̄¯
X ⊕ Y
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta correta é: X ⊕ Y
5 Marcar para revisão
Um determinado sistema digital utiliza oito bits para representar números
inteiros e é utilizado o complemento dois para representar os números
negativos. Dados dois números inteiros com sinal, A = 1001 1101 e B = 0010
0111, o resultado da soma A + B realizada por esse sistema, em decimal, é:
20
188
196
10/11/2025, 21:04 estacio.saladeavaliacoes.com.br/exercicio/690949128d9e91e0aef228d3/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/690949128d9e91e0aef228d3/gabarito/ 4/5
D
E
-66
66
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
1 0 0 1 1 1 0 1
+ 0 0 1 0 0 1 1 1
_______________
1 0 1 1 1 1 0 0
A soma dos números binários A e B resulta em 1011 1100. Ao converter
esse número binário para decimal, obtemos o valor 188. Portanto, a
soma de A e B, em decimal, é 188.
