Eletrônica Industrial – Princípios Básicos
Data: .03/08/25
Aluno (a): ADRIANO PARODI
Avaliação Pratica
INSTRUÇÕES:
· Esta Avaliação contém 2 (duas) questões, totalizando 10 (dez) pontos;
· Baixe o arquivo disponível com a Atividade Pratica;
· Você deve preencher dos dados no Cabeçalho para sua identificação:
· Nome / Data de entrega.
· As respostas devem ser digitadas abaixo de cada pergunta;
· Ao terminar grave o arquivo com o nome Atividade Prática;
· Quando solicitado
· Envio o arquivo pelo sistema no local indicado;
· Em caso de dúvidas consulte o seu Tutor.

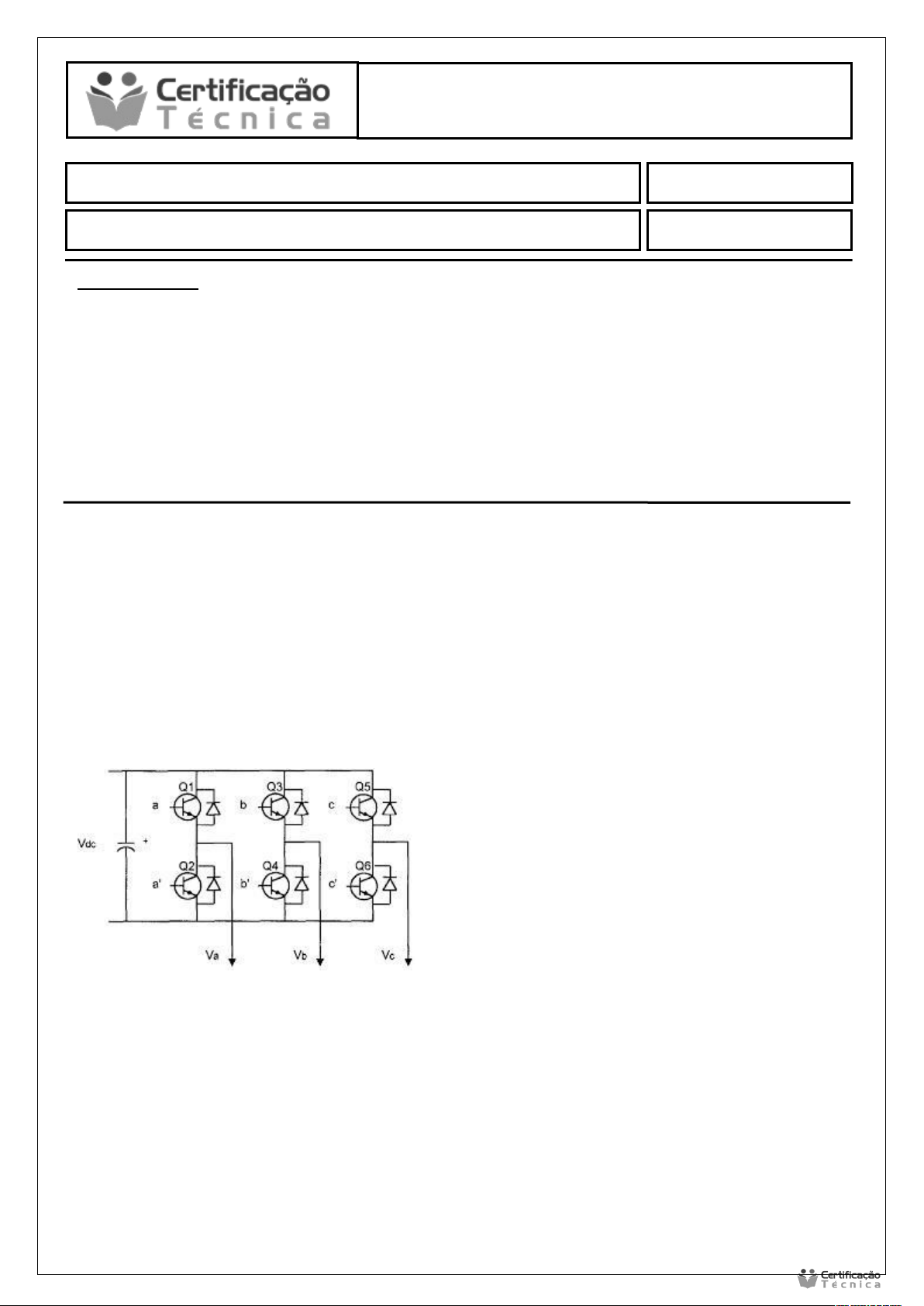

Questão 1 – Para que servem os inversores? Desenhe o seu esquemático.
Para converter corrente contínua em corrente alternada, em sistemas de energia solar fotovoltaica e sistemas de energia renovável, como turbinas eólicas, são essenciais pois ele converte a corrente contínua (CC) gerada pelos painéis solares em corrente alternada (CA), possuem recursos de monitoramento que permitem acompanhar o desempenho do sistema, como a quantidade de energia de energia gerada e também de proteção que monitoram o sistema e desligam- no em caso de falhas, como sobrecargas, curtos circuitos ou picos de tensão, garantindo a segurança do sistema e dos equipamentos conectados. O inversor de frequência também varia a velocidade de giro de um motor.
Questão 2 - Explique o que são e o funcionamento dos SCRs, DIACs e TRIACs.
TRIACs, DIACs e SCRs são componentes semicondutores utilizados para regular a passagem de corrente em circuitos eletrônicos, especificamente em aplicações de potência.
 O DIAC é um componente bidirecional que dispara quando a tensão atinge um certo valor, geralmente usados para disparar TRIACs. O TRIAC é um interruptor bidirecional que pode controlar a corrente em ambas as direções, equivalente a dois SCRs em paralelo. O SCR (Retificador controlado de silício) é um interruptor unidirecional que controlam a corrente após um pulso de gatilho.

O DIAC é um componente bidirecional que age como um interruptor aberto até que a tensão usada alcança um valor de ruptura especificado. Funcionando como um componente de disparo para os TRIACs, quando a tensão aplicada excede a tensão de ruptura em qualquer direção o DIAC conduz corrente nas duas direções. É aplicado em circuitos de controle de fase, circuitos de temporização e circuito de controle de potência.
O SCR (Retificador Controlado de Silício) é um dispositivo semicondutor de quatro camadas (PNPN) com três terminais: ânodo, cátodo e gate. O SCR trabalha como um interruptor unidirecional, permitindo a passagem de corrente do ânodo para o cátodo quando polarizado exatamente e recebe um pulso de corrente no terminal de porta (gate), pois uma vez disparado permanece conduzindo mesmo que o pulso seja removido, até que a corrente caia abaixo de um valor mínimo chamado corrente de manutenção. Utilizado no controle de potencia em circuito de corrente continua, motores, sistemas de iluminação e fontes de alimentação.
TRIAC:
· O que é:
Um dispositivo semicondutor de três terminais (MT1, MT2 e gate) que pode ser considerado como dois SCRs antiparalelos.
· Funcionamento:
O TRIAC pode conduzir corrente em ambas as direções quando um pulso de gatilho é aplicado. É um interruptor bidirecional, controlando a corrente tanto na meia-onda positiva quanto na meia-onda negativa da tensão alternada.
· Aplicações:
Controle de potência em circuitos de corrente alternada (CA), como dimmer de lâmpadas, controle de velocidade de motor
