QUESTÃO 1

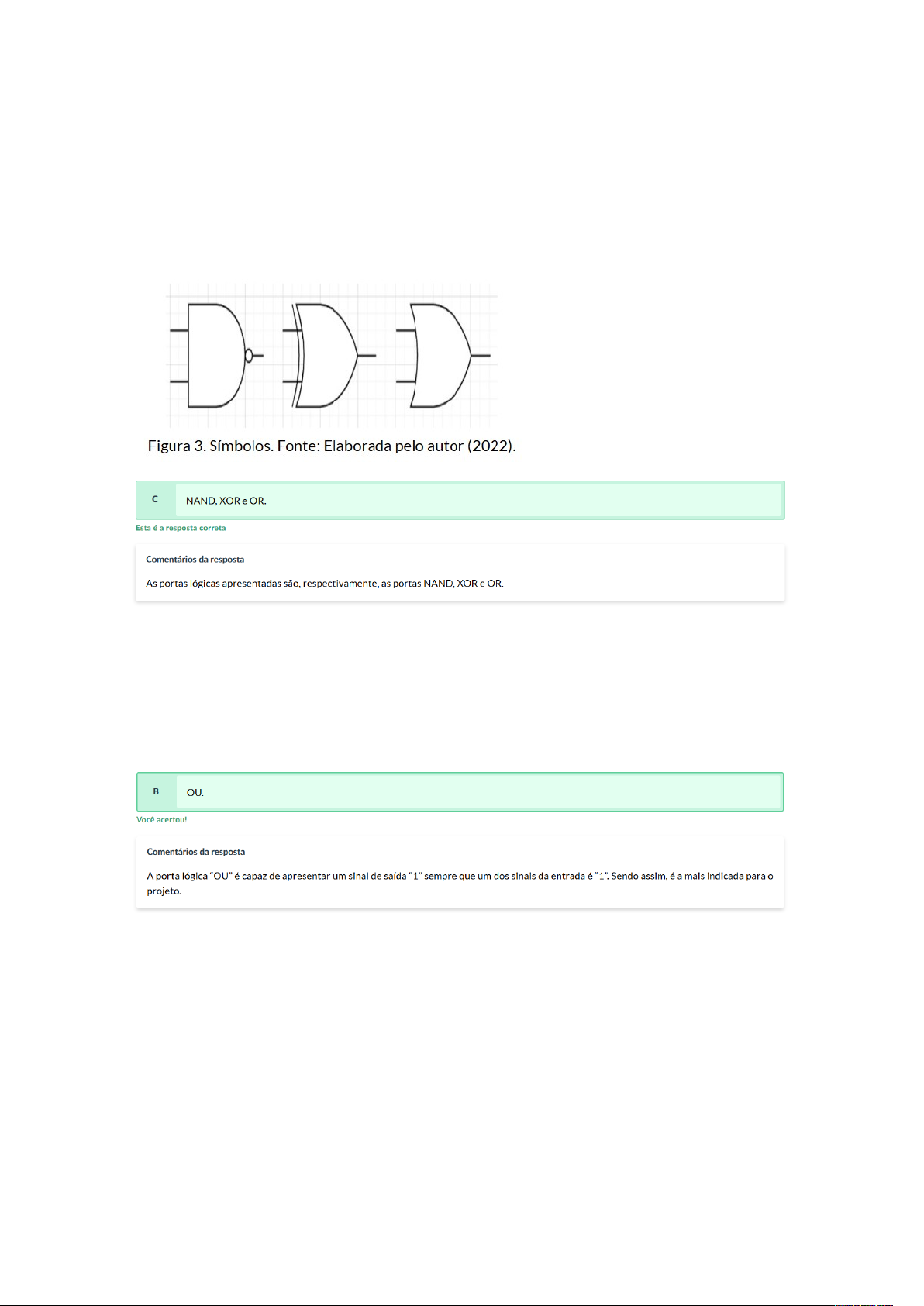

Ao trabalhar com sistemas lógicos, é necessário o conhecimento acerca da simbologia utilizada para expressar as funções lógicas em um circuito. Considerando os símbolos da Tabela 3, é correto afirmar que as portas lógicas são, respectivamente:
Selecione a resposta:
QUESTÃO 2
Em um ambiente industrial, é desejado que um sinal luminoso seja ativado sempre que um dos três equipamentos esteja em funcionamento. Para construir um circuito que atende a essa necessidade, é utilizada a porta lógica:
QUESTÃO 3
Em um ambiente industrial, é necessário construir uma tabela-verdade para a linha de produção. Nessa linha, estão presentes três máquinas, respectivamente, “A”, “B” e “C”. A saída desse sistema é dada por um alerta luminoso que deverá ser aceso sempre que as máquinas “A” e “C” estão ativas simultaneamente ou a máquina “B” está em funcionamento. Qual é a alternativa que apresenta corretamente a saída dessa tabela-verdade?
QUESTÃO 4
O uso de tabelas-verdade é necessário para expressar de maneira simples a composição de sinais, de forma que uma determinada saída seja estabelecida para a linha de produção. Para a operação de uma linha de produção, foi adotada a seguinte tabela-verdade:
Indique a alternativa que apresenta a função que expressa corretamente a relação na tabela-verdade.
QUESTÃO 5
A expressão lógica que representa o funcionamento de uma linha de produção é dada por: S=A+B.C ̅ . Considerando que em um determinado momento de operação as seguintes variáveis apresentam os valores A = 0, B = 1 e C = 0, é correto afirmar que a saída será:
