Geração e Distribuição de Energia Elétrica - sg
Data:28 /09 / 25 .
Aluno (a): Adriano Parodi
Atividade Prática I
INSTRUÇÕES:
· Esta Avaliação contém 3 (três) questões, totalizando 10 (dez) pontos;
· Baixe o arquivo disponível com a Atividade Prática I;
· Você deve preencher dos dados no Cabeçalho para sua identificação:
· Nome / Data de entrega.
· As respostas devem ser digitadas abaixo de cada pergunta;
· Ao terminar grave o arquivo com o nome Atividade Prática I;
· Envie o arquivo pelo sistema no local indicado;
· Em caso de dúvidas consulte o seu Tutor.
1. Enumere algumas características da rede de distribuição de energia do tipo compacta.
Menor número de interrupções no fornecimento de energia e a topologia ocupa menos espaço e tem uma isolação dispõe os fios em formato losangular, impedindo o contato entre os cabos e a rede aérea com condutores isolados e compactados e com uso de espaçador.

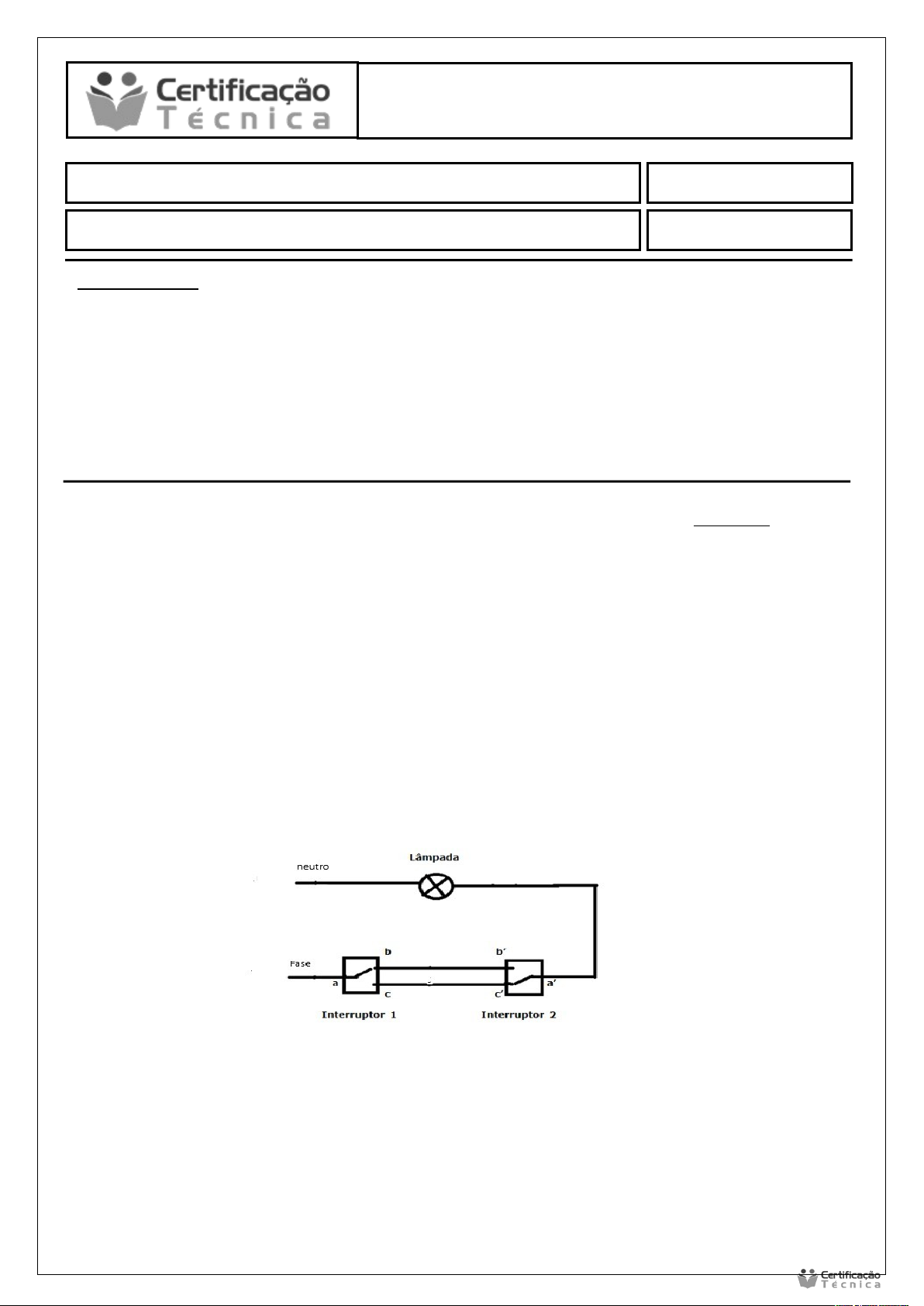

1. Desenhe abaixo um diagrama unifilar mostrando uma ligação threeway para lâmpadas de um corredor (os interruptores ficam um em cada extremidade do corredor).
2. Em uma residência, vivem cinco pessoas. Cada uma delas toma três banhos diários de quinze minutos, sendo a potência elétrica do chuveiro de 5500W. Determine o consumo de energia elétrica mensal em reais referente ao chuveiro (1 kWh = R$ 0,80 ; 1 mês = 30 dias).
Obs.: caso o cálculo não seja mostrado, sua resposta será desconsiderada.
Para calcular o consumo de energia por pessoa por dia, temos que cada pessoa da família toma 3 banhos por dia, o banho de cada uma dura 15 minutos (0,25 horas). Sendo a ´potência do chuveiro 5500W (5,5KW).
O consumo de energia por banho será potência x tempo 5,5KW . 0,25h = 1375KWh
Então o consumo diário por pessoa é 1375 KWh x 3 = 4,125KWh por dia.
Agora calcular o consumo total diário da residência.
Sendo 4,125KWh x 5 = 20,625KWh total diário
Agora podemos calcular o consumo mensal total da residência, vamos considerar 30 dias o mês, assim fica
20,625KWh x 30 = 618,75 KWh por mês
Vamos calcular o custo mensal em reais pois o custo de 1 KWh é de R$ 0,80.
Assim fica 618,75 KWh x R$ 0,80 KWh = R$ 495,00 reais
