IP 33
CARACTERÍSTICAS
Soluções em iluminação
RE-83/D

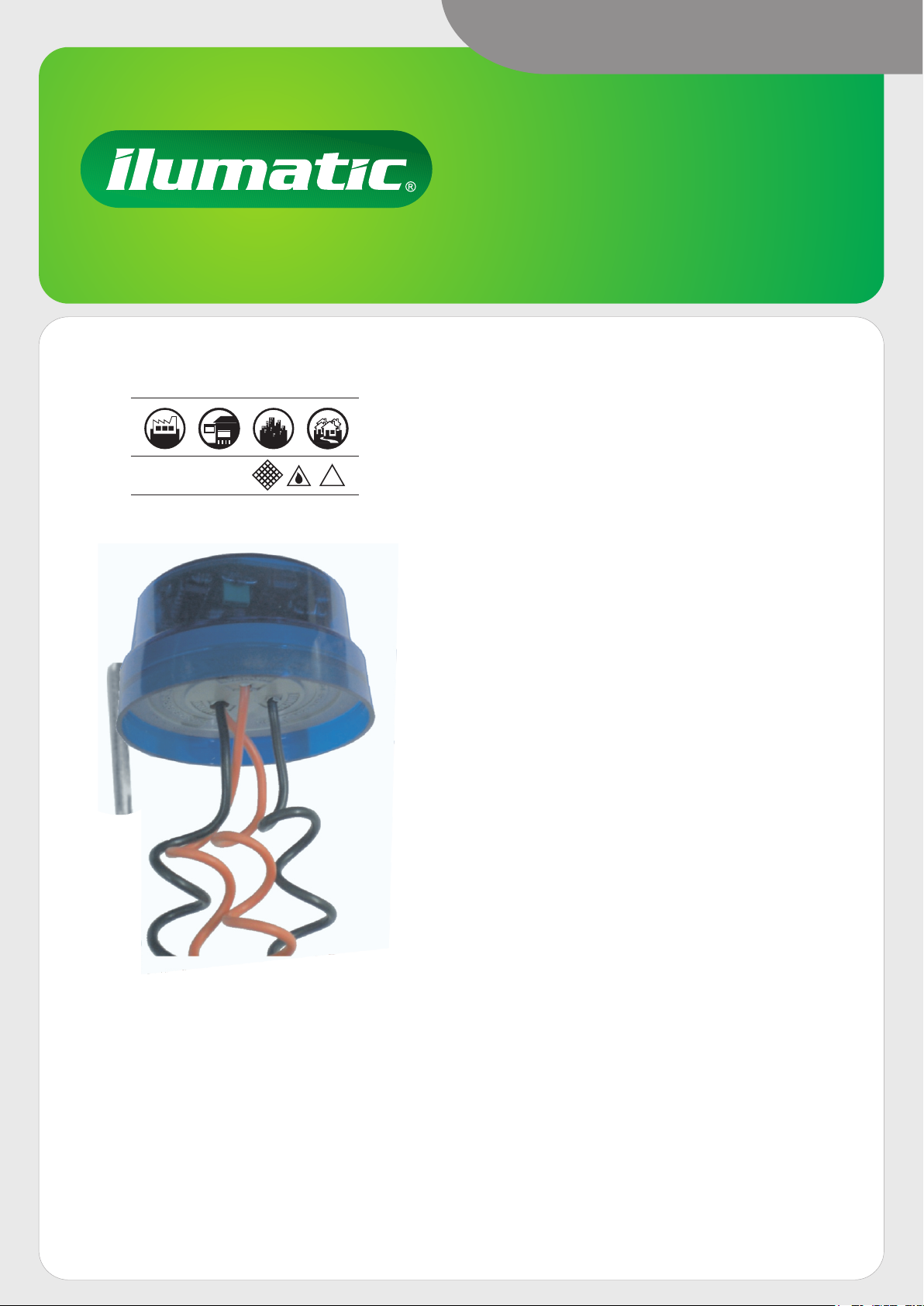

Relé fotoeletrônico RE 83/D Plus para
comando automático de iluminação em
circuitos de corrente alternada com sistema
automático de tensão.
Acende as lâmpadas ao anoitecer e
apagadas ao amanhecer, proporcionando
considerável redução no consumo de
energia.
Desenvolvido em conformidade com os
mais exigentes padrões técnicos de
qualidade, opera igualmente em qualquer
tensão entre 105 e 305 volts.
Aplicação no controle automático de
sistemas de iluminação de indústrias,
shopping centers, condomínios, residências,
letreiros e circuitos de iluminação em geral.
Os componentes internos do circuito
eletrônico são dimensionados para suportar
variações de temperatura ambiente e tensão
de alimentação, mantendo-se estável nos
níveis de operação e calibração originais.
Os cabos de ligação são dimensionados
para suportar a carga máxima e possuem
isolação para 750 volts.
Incorpora sistemas de proteção contra
curto-circuito na carga e transientes de
tensão da rede elétrica.
Apresenta vantagens adicionais por
incorporar proteções contra mau contato e
faiscamento de conexões elétricas, evitando-
se a fusão dos contatos (colamento) e
proporcionando operação contínua e
segura.
Acompanha o suporte de fixação e dispõe
de quatro fios para facilitar a instalação; os
dois vermelhos são ligados à carga e os dois
pretos são ligados a rede.
Pode-se utilizar uma ligação já existente,
bastando cortar a fiação e conectar os fios do
relé conforme indicado.
Qualquer pessoa é capaz de instalar esse
tipo de aparelho pela sua simplicidade de
instalação e fixação.
E
SISTEMA ELETRÔNICO
DE TENSÃO AUTOMÁTICA
FÁCIL INSTALAÇÃO
RELÉ FOTOELETRÔNICO
Residêncial
Reservamo-nos direito de efetuar modificações para aprimoramento dos produtos sem prévio aviso www.ilumatic.com.br
ESPECIFICAÇÕES TÉCNICAS
Soluções em iluminação
Dimensões em milímetros Esquema Elétrico
MODELOCÓDIGO
 CONDIÇÃO
DOS CONTATOS
TENSÃO DE
OPER. (V)
PESO
(Kg)
NORMAS TÉCNICAS
ABNT 5123 de 01.06.98
UL-773:1992
ANSI: C136.10:1988
CORRENTE
MÁX. (A)
RE-83/D
SISTEMA ELETRÔNICO
DE TENSÃO AUTOMÁTICA
FÁCIL INSTALAÇÃO
Sistema de operação
Sistema construtivo
Corpo
Suporte de montagem
Contatos de carga
Sensor fotoelétrico
Potência
Freqüência
Faixa de operação
Tensão de operação
Temperatura de trabalho
Tempo de resposta
Consumo Máximo
: Acende e apaga lâmpadas em função da variação da iluminância;
: Eletrônico para uso em corrente alternada;
: Em policarbonato estabilizado contra raios ultravioleta;
: Alça confeccionada em chapa de aço SAE 1010/20 com acabamento galvanizado;
: De alta durabilidade, superior a 15.000 operações. Tipo NF em operação;
: Fototransistor de alta sensibilidade, montado na posição lateral.
: Permite acionar uma ou mais lâmpadas até o limite de1000 W (Carga Resistiva);
: 50/60Hz;
: 3 a 20 lux para ligar e no máximo 80 lux para desligar
 Relação desligar/liga 1,2 a 4. De acordo com ABNT NBR 5123;
 Sobe consulta a faixa de operação pode ser fornecida conforme especificação do cliente
: 105 a 305V automático.
: -5°C a + 50°C
: 3 segundos ± 0,5 segundos.
: 0,9W em 220V ou 0,4W em 127V.
31500258 105 a 305 10RE-83/D Plus
FREQ.DE
OPERAÇÃO(HZ)
50/60 0,12
CAPACIDADE
1000W
1800 V.A.
NF em
 operação (para
uso individual ou
com chave NA)
CARGA MÁXIMA 1000W
OU
Pretos VermelhosFASE
NEUTRO OU FASE
A tensão da lâmpada e da alimentação deve ser a mesma.
REDE 127v COLOCAR LÂMPADA 127V.
REDE 220v COLOCAR LÂMPADA 220V.
105 A 305VOLTS
* Proteção contra surtos de tensão em rede tipo varistor 160j (Podendo ser fornecido conforme especificação de cliente)
Proteção contra afundamento de tensão monitorado por micro controlador
4
6
,8
2
105 A 305 VOLTS A CARGA INSTALADA
DEVE SER A MESMA DA
TENSÃO DE ENTRADA
Pr
et
o
VermelhoPreto
NEUTRO
 FASE
CARGA
RELÉ
REATOR

Preto Preto
BrancoVermelho
Vermelho
