R
Casas Especiais de Madeira - Importação, Exportação, Lda

ESTRADA DE PORTO DE MÓS, SÃO JORGE - 2480 PORTO DE MÓS. TEL. 244 480 050 - Fax. 244 480 059
HOME PAGE - http://www.casema.pt E-MAIL casema@casema.pt

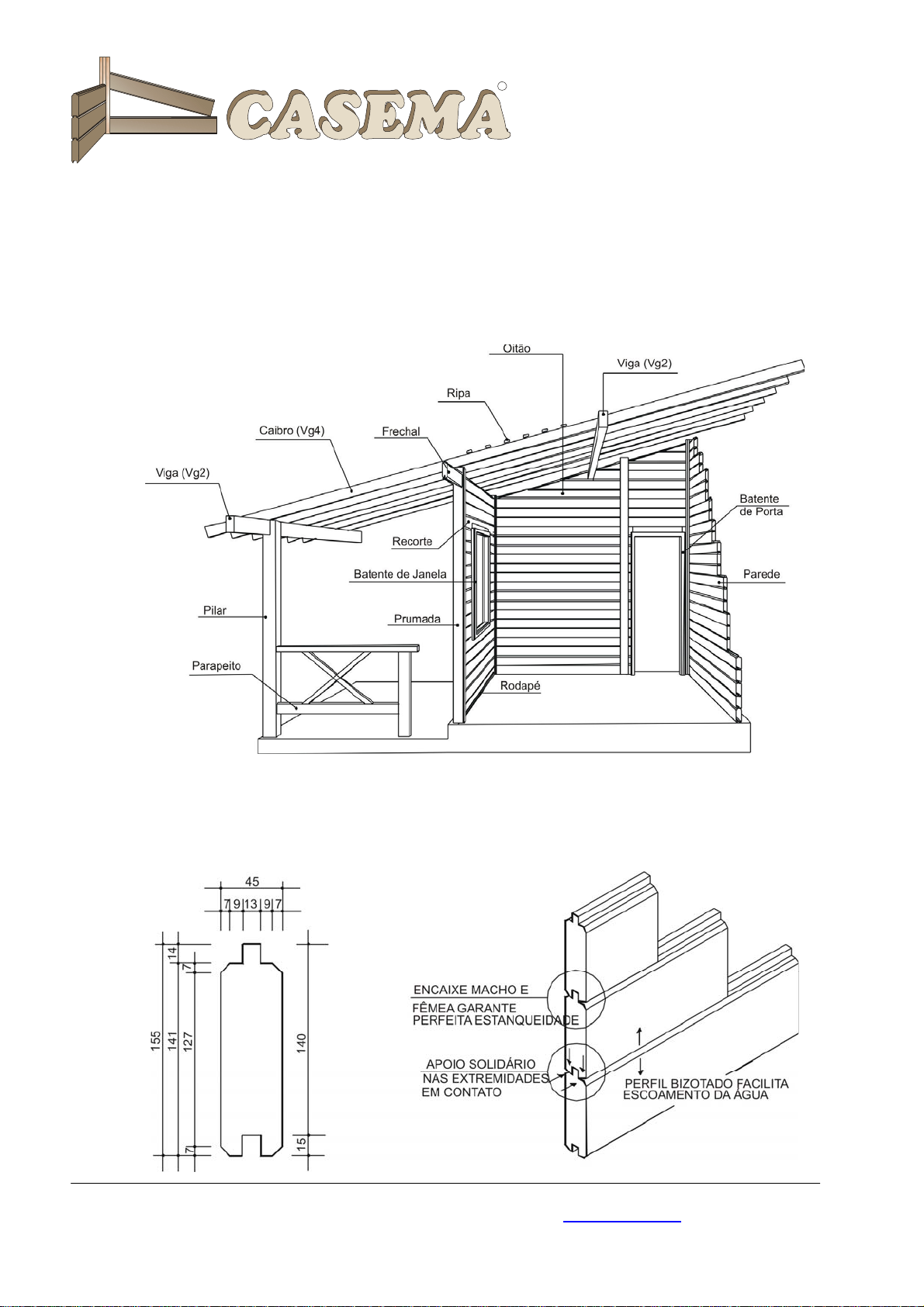

DETALHE E ESPECIFICAÇÕES TÉCNICAS DA CASEMA

O CASEMA agrega, cerca de 60 componentes diferentes, de madeira para a construção das suas casas,
cujas aplicações construtivas definem várias secções transversais e volumétricas, bem como a espécie de
madeira mais adequada ao desempenho de tais funções.

Exemplificando com trechos de projectos de execução, especificaremos a seguir cada componente, de
acordo com a sua utilização na casa.


1 - PAREDES - Principal item de composição da Casa, as pranchas ou vigas de parede possuem uma
secção transversal com encaixe tipo macho e fêmea.
A sobreposição longitudinal dessas vigas forma as paredes autoportantes que sustentam a estrutura do
telhado.



Alvará 45722
Casema 2006 - Mod. 10 Pág..1
R
Casas Especiais de Madeira - Importação, Exportação, Lda

ESTRADA DE PORTO DE MÓS, SÃO JORGE - 2480 PORTO DE MÓS. TEL. 244 480 050 - Fax. 244 480 059
HOME PAGE - http://www.casema.pt E-MAIL casema@casema.pt



1.1 - PAREDES DUPLAS - Além das casas com paredes simples, ou seja, com apenas um perfil de
paredes composto conforme o item 1, existe a opção, geralmente para regiões de clima mais rigoroso,
nomeadamente Norte da Europa, Canadá e Estados Unidos, de fornecimento de casas com paredes
duplas, onde as paredes no perímetro externo da casa são compostas de duas elevações, sendo uma
externa com a configuração acima e uma interna, com pranchas de 2,2 cm de espessura. As paredes
divisórias dos ambientes interiores são as normais de 4,5 cm.









Alvará 45722
Casema 2006 - Mod. 10 Pág..2
R
Casas Especiais de Madeira - Importação, Exportação, Lda

ESTRADA DE PORTO DE MÓS, SÃO JORGE - 2480 PORTO DE MÓS. TEL. 244 480 050 - Fax. 244 480 059
HOME PAGE - http://www.casema.pt E-MAIL casema@casema.pt





1.1.1 - PRANCHA QUE COMPÕE A ELEVAÇÃO INTERNA DA PAREDE DUPLA, AO LADO DA
PRANCHA DE PAREDE DE 4,5 cm






DETALHE DE UMA ELEVAÇÃO DE PAREDE DUPLA




MADEIRAS UTILIZADAS E COMPRIMENTOS: A espécie normalmente utilizada para produção das
pranchas de parede é a tatajuba (bagassa guianensis), embora, sob consulta, possam ser
programadas outras essências, tais como: grápia, jatobá, cumaru ou Maçaranduba. Os comprimentos
variam conforme o projecto, obedecendo a modulações pré-determinadas, geralmente compondo paredes
de 1,00 a 4,00 metros de comprimento.




2 - OITÕES - Conjunto de vigas de paredes, pré-cortadas conforme a inclinação do telhado, que é, em
geral, de 28% ou submúltiplos deste percentual. Assim, a altura da primeira ou da última viga do conjunto
será sempre de uma ou meia prancha de parede. As casas podem ter diversas quantidades e tipos de
oitões, que são identificados por uma letra do alfabeto e ordenados conforme o comprimento e número de
pranchas que os compõem

Alvará 45722
Casema 2006 - Mod. 10 Pág..3
R
Casas Especiais de Madeira - Importação, Exportação, Lda

ESTRADA DE PORTO DE MÓS, SÃO JORGE - 2480 PORTO DE MÓS. TEL. 244 480 050 - Fax. 244 480 059
HOME PAGE - http://www.casema.pt E-MAIL casema@casema.pt
No caso do exemplo seguinte, para se produzir o oitão 'C' serão utilizadas 5 pranchas nos comprimentos
de 244, 194, 144, 94 e 44 cm. Após o corte a 28% e junção das peças conforme o esquema, o oitão
estará pronto para ser encaixado conforme a sua posição na casa.

A principal função dos oitões é a de apoiar as vigas de cobertura, razão pela qual se posicionam sempre
em elevações de parede ortogonais a essas vigas. Quando não desempenham essa função, os oitões
formam o remate superior dos painéis até ao forro, demarcando as divisões entre os compartimentos da
casa. É claro de nas casas com paredes duplas, os oitões externos também são compostos de dois
painéis, conforme exemplificado no ponto 1.1.
MADEIRAS UTILIZADAS e COMPRIMENTOS - Os mesmos do componente Paredes.


3 - FRECHAL - O Frechal é um componente da parede com função similar à das vigas de cobertura, que
é sustentar a estrutura do telhado. Posicionando-se como última peça sobre a parede, a sua secção
transversal apresenta apenas o encaixe do tipo fêmea.




Alvará 45722
Casema 2006 - Mod. 10 Pág..4
R
Casas Especiais de Madeira - Importação, Exportação, Lda

ESTRADA DE PORTO DE MÓS, SÃO JORGE - 2480 PORTO DE MÓS. TEL. 244 480 050 - Fax. 244 480 059
HOME PAGE - http://www.casema.pt E-MAIL casema@casema.pt


MADEIRAS UTILIZADAS: As mesmas do componente Paredes.
COMPRIMENTOS: Variáveis, sendo preferencialmente utilizadas peças com o maior comprimento
possível, já que os frechais não seguem a mesma modulação das paredes, a menos que tal seja
expressamente indicado no projecto; assim, em sua maior parte, os frechais têm de 3,00 a 6,50 metros.


Alvará 45722
Casema 2006 - Mod. 10 Pág..5
MEIO FRECHAL - O meio frechal é geralmente utilizado para complementar as
elevações de parede cuja altura total, que é função da inclinação do telhado não
termine com uma prancha inteira.



FRECHAL DUPLO - Peça especial, eventualmente necessária
para substituir vigas
de cobertura - em geral, na posição de cumeeira – sobre
elevações de parede. Normalmente é mais utilizada nas casas
com a função de banzo inferior (ou linhas) de treliças.







TRELIÇAS
As treliças são vigas espaciais com formato
triangular ou trapezoidal, cujas aberturas entre as
peças constituintes serão preenchidas
posteriormente com vidro, substituindo os oitões
de determinadas elevações de parede. Além da
função estrutural de apoio das vigas de
cobertura, são recursos arquitectónicos
amplamente empregues.




FRECHAL INVERTIDO
Contrariamente ao frechal
normal, o frechal invertido, assim como o frechal duplo invertido, tem apenas o encaixe
tipo macho em sua secção transversal. Eles integram elevações de parede que, em
função da arquitectura, exijam uma abertura nos seus limites inferiores. O uso mais
comum é em parede do tipo shed, com esquadria fixa acoplada (CXF).
R
Casas Especiais de Madeira - Importação, Exportação, Lda

ESTRADA DE PORTO DE MÓS, SÃO JORGE - 2480 PORTO DE MÓS. TEL. 244 480 050 - Fax. 244 480 059
HOME PAGE - http://www.casema.pt E-MAIL casema@casema.pt


FRECHAL DUPLO INVERTIDO
MADEIRAS UTILIZADAS PARA OS DEMAIS
TIPOS DE FRECHAL: As mesmas do
componente Paredes.
COMPRIMENTOS: Por desempenhar
a função de viga contínua sobre as elevações
de parede, o frechal normal poderá
apresentar comprimentos variados (de 3
a 6,5 m), como foi dito acima. Os demais tipos
de frechal terão comprimentos adequados às
respectivas aplicações.







4 - RECORTE SUPERIOR


Os recortes são pranchas das elevações de paredes posicionadas
sobre os batentes de janelas. A secção transversal é a mesma das
paredes, diferenciando-se destas no sentido longitudinal por ter um
rasgo de 90 a 100 mm para o encaixe do batente. Os recortes facilitam
a transferência de cargas da cobertura para as peças da parede,
evitando que elas actuem directamente sobre os batentes das janelas,
o que poderia provocar um desempenho inadequado dos respectivos
caixilhos e venezianas.


Adicionalmente, outra importante função das pranchas de recorte é a de compensação das contracções
das peças que compõem as paredes. A contracção é uma propriedade física inerente a todas as espécies
de madeira.
As madeiras utilizadas pela CASEMA são muito pesadas, de elevada resistência mecânica e apresentam
uma contracção volumétrica considerada baixa em relação à alta densidade. As vigas da parede possuemum percentual médio de humidade próximo ao ponto de saturação das fibras que é cerca de 30%, à época
da construção da casa. Durante o processo de secagem natural haverá um "encolhimento" de de 1 a 3
mm no sentido da altura útil da peça. No conjunto total isso significará um assentamento ou diminuição
nas alturas médias das paredes entre 30 e 60 mm.
As paredes com janelas possuem, em média, 20 pranchas considerando inclusive os oitões. Portanto, o
assentamento poderá ser de 40 mm, para uma folga na prancha de recorte de 100 mm.

MADEIRAS UTILIZADAS - As mesmas do componente Paredes. COMPRIMENTOS: idem.






Alvará 45722
Casema 2006 - Mod. 10 Pág..6
R
Casas Especiais de Madeira - Importação, Exportação, Lda

ESTRADA DE PORTO DE MÓS, SÃO JORGE - 2480 PORTO DE MÓS. TEL. 244 480 050 - Fax. 244 480 059
HOME PAGE - http://www.casema.pt E-MAIL casema@casema.pt




5-PRUMADAS
São pilares de secção quadrada de 120x120mm com as
arestas arredondadas, produzidos pela junção
aparafusada de duas vigas de secção transversal
60x120mm. Essas vigas apresentam as configurações
básicas conforme desenho.






A principal função das prumadas é unir uma ou mais
paredes cujas pranchas serão encaixadas nos canais
verticais. Os tipos de prumada definem-se pela
quantidade de canais









PR1 - PRUMADA COM 1 CANAL DE ENCAIXE






















Alvará 45722
Casema 2006 - Mod. 10 Pág..7
R
Casas Especiais de Madeira - Importação, Exportação, Lda

ESTRADA DE PORTO DE MÓS, SÃO JORGE - 2480 PORTO DE MÓS. TEL. 244 480 050 - Fax. 244 480 059
HOME PAGE - http://www.casema.pt E-MAIL casema@casema.pt
PR2 - PRUMADA COM 2 CANAIS PARALELOS



PRC - PRUMADA COM 2 CANAIS ORTOGONAIS OU PRUMADA DE CANTO



PR3 - PRUMADA COM 3 CANAIS



Alvará 45722
Casema 2006 - Mod. 10 Pág..8
R
Casas Especiais de Madeira - Importação, Exportação, Lda

ESTRADA DE PORTO DE MÓS, SÃO JORGE - 2480 PORTO DE MÓS. TEL. 244 480 050 - Fax. 244 480 059
HOME PAGE - http://www.casema.pt E-MAIL casema@casema.pt


PR4 - PRUMADA COM 4 CANAIS





PR45 - PRUMADA COM CANAIS A 45º





O comprimento das prumadas é em função do número de pranchas de parede nelas encaixadas.
Exemplificando: em casas com telhados com 2 águas, as peças mais próximas à linha de cumeeira são
maiores e decrescem proporcionalmente à inclinação do telhado em direcção às paredes externas.
A despeito de terem uma configuração estrutural de pilar, as prumadas, na maioria dos projectos dos kits,
trabalham tão-somente como elemento de ligação entre as paredes. O canal de encaixe com 30mm de
profundidade assegura a solidarização das paredes à prumada e impede completamente a passagem de
água ou vento para o interior do casa, garantindo a estanqueidade das uniões. A esquadria perfeita e o
alinhamento das paredes é proporcionado pela centralização dos canais em relação aos eixos da peça.




Alvará 45722
Casema 2006 - Mod. 10 Pág..9
R
Casas Especiais de Madeira - Importação, Exportação, Lda

ESTRADA DE PORTO DE MÓS, SÃO JORGE - 2480 PORTO DE MÓS. TEL. 244 480 050 - Fax. 244 480 059
HOME PAGE - http://www.casema.pt E-MAIL casema@casema.pt




Durante a construção da casa, para auxiliar na manutenção do
prumo das paredes encaixadas nos canais das peças, as
prumadas tem um pino de aço com diâmetro de 10 mm na sua
base de apoio sobre a fundação. Esse pino deverá ser
embutido na fundação de forma a vincular a peça sobre a base,
impedindo eventuais deslocamentos.








A depender da sua posição na casa, a prumada deverá possuir no seu topo determinados tipos de
encaixe, denominados espigas. Tais encaixes são necessários para receber vigas de cobertura e frechais
e devem prever nas suas configurações geométricas a exacta dimensão das respectivas secções
transversais, bem como eventuais folgas para o assentamento das paredes unidas pela prumada.



Principais tipos de espigas:


C = ESPIGAS NO SENTIDO DO CANAL DA PRUMADA - EXEMPLOS PARA FRECHAL








Alvará 45722
Casema 2006 - Mod. 10 Pág..10
R
Casas Especiais de Madeira - Importação, Exportação, Lda

ESTRADA DE PORTO DE MÓS, SÃO JORGE - 2480 PORTO DE MÓS. TEL. 244 480 050 - Fax. 244 480 059
HOME PAGE - http://www.casema.pt E-MAIL casema@casema.pt


D = ESPIGAS DIAGONAIS EM RELAÇÃO AO
CANAL DA PRUMADA








T = ESPIGAS NO SENTIDO ORTOGONAL AO CANAL DA PRUMADA



As espigas para encaixe de outros tipos de vigas (cumeeira, terça, frechal duplo) seguem o mesmo
sistema, diferindo apenas quanto às dimensões da secção transversal e folga para assentamentos.



5.1 - PRUMADAS PARA PAREDES
DUPLAS










São prumadas concebidas especialmente para acomodação das paredes externas e internas, e portanto
têm uma secção mais robusta. De resto, aplicam-se a esses componentes as mesmas especificações e
detalhes relativos às prumadas comuns.
















Alvará 45722
Casema 2006 - Mod. 10 Pág..11
R
Casas Especiais de Madeira - Importação, Exportação, Lda

ESTRADA DE PORTO DE MÓS, SÃO JORGE - 2480 PORTO DE MÓS. TEL. 244 480 050 - Fax. 244 480 059
HOME PAGE - http://www.casema.pt E-MAIL casema@casema.pt

5.2 - PRUMADAS ESPECIAIS

São prumadas que desempenham concomitantemente a função de elemento de união entre as paredes e
de sistema de apoio. A principal utilização das prumadas especiais acontece nas casas de projectos com
dois pisos, ou com detalhes arquitectónicos de pisos intermediários (mezaninos), ou com estrutura interna
para suporte de caixa de água. Em geral são prumadas conjugadas a meias prumadas e possuem
espigas a meia altura para encaixar as vigas principais do sistema estrutural de apoio.







MADEIRAS UTILIZADAS: Tatajuba, Sucupira, Maçaranduba, Jatobá e Grápia.
COMPRIMENTOS: variável conforme a quantidade de pranchas de parede do painel.






6 - PÓRTICOS
Os pórticos são grandes aberturas nas
paredes, geralmente utilizadas como
recursos arquitectónicos para ampliar
ambientes internos, sem alterar a forma de
sustentação das vigas de cobertura sobre os
oitões.
Além de trabalharem como elemento
integrante das paredes, os pórticos são um
importante componente estético, sendo
montados com prumadas de 1 canal.
As espécies utilizadas são as mesmas das
prumadas.





Alvará 45722
Casema 2006 - Mod. 10 Pág..12
R
Casas Especiais de Madeira - Importação, Exportação, Lda

ESTRADA DE PORTO DE MÓS, SÃO JORGE - 2480 PORTO DE MÓS. TEL. 244 480 050 - Fax. 244 480 059
HOME PAGE - http://www.casema.pt E-MAIL casema@casema.pt



7 - PILARES
Peças maciças, com secção transversal quadrada 130x130mm, e arestas levemente cortadas.

São utilizados para apoio das vigas principais de varandas e alpendres, como componentes das estruturas
externas de caixa de água e como elementos
auxiliares de fixação de parapeitos.

De acordo com a função desempenhada, os pilares
são produzidos com espigas para receber
adequadamente as peças a ser encaixadas.
Espécies utilizadas: roxinho, tatajuba, itaúba e
sucupira.

Os pilares, ou colunas, peças cujas dimensões
mínimas são especificadas pelas normas, são
elementos submetidos basicamente à compressão
axial ou à compressão e flexão combinadas (flexo-
compressão) e devem ser projectados levando-se em conta o seu comprimento de flambagem.
O comprimento de flambagem (lfl) é o comprimento utilizado para calcular a resistência à flambagem da
peça comprimida. Nas estruturas de madeira, devido à natureza deformável das ligações, despreza-se o
efeito favorável do engastamento das extremidades, adoptando-se o comprimento da própria coluna como
o comprimentode flambagem. Nos pilares com ligações intermediárias de contraventamento, geralmente
despreza-se o efeito favorável da continuidade, adoptando-se como comprimento de flambagem a
distância entre os pontos de ligação. Para evitar estruturas muito flexíveis, deve-se estabelecer os limites
máximos do índice de esbeltez.
A norma brasileira fixa a relação lfl/b- FECHAMENTO DE PRUMADA – Peça utilizada para projectos que, em função de aberturas nas
paredes ou desníveis de telhados, provoquem a exposição de um ou mais canais de prumada. Esse
componente fecha e remata o canal, funcionando como
elemento estético e estrutural. Produzido em tatajuba, maçaranduba ou sucupira.

9.15 - SOBREGUARNIÇÃO - Peça utilizada para rematar a abertura existente sobre os batentes de
portas e janelas. Poderá ser descartada após o encaixe definitivo das pranchas de recorte sobre os canais
dos batentes. A bitola é de 2x9 cm. Produzida em cedro, cedrinho, louro ou angelim.
R
Casas Especiais de Madeira - Importação, Exportação, Lda
ESTRADA DE PORTO DE MÓS, SÃO JORGE - 2480 PORTO DE MÓS. TEL. 244 480 050 - Fax. 244 480 059
HOME PAGE - http://www.casema.pt E-MAIL casema@casema.pt


Alvará 45722
Casema 2006 - Mod. 10 Pág..16
R
Casas Especiais de Madeira - Importação, Exportação, Lda

ESTRADA DE PORTO DE MÓS, SÃO JORGE - 2480 PORTO DE MÓS. TEL. 244 480 050 - Fax. 244 480 059
HOME PAGE - http://www.casema.pt E-MAIL casema@casema.pt




10 – PARAPEITO

Também denominado guarda corpo ou
corrimão, é utilizado no perímetro externo
de sacadas, em varandas térreas
(opcionalmente) ou elevadas, e nos lados
abertos de mezaninos e escadas. Compõe-
se das seguintes peças:






11 - ESCADA - Item de linha nos projectos de
sobrados / 2 pisos. Compõe-se das seguintes
peças:












12 - BALCÃO
Formados por vigas VGD, com quinas boleadas dos 4
lados, são fornecidos montados conforme configuração
do projecto. Geralmente é executado na bitola de 4,5x29
cm. A espécie mais utilizada para esse fim é a tatajuba.







13 - COMPONENTES OPCIONAIS PARA PISO
À excepção das casas com dois pisos, nas casas standard não se inclui o fornecimento de materiais para
revestimento do piso, a não ser opcionalmente. Caso sejam incluídos na casa, os componentes são:
assoalho - com os barrotes de fixação, deck - também com os respectivos barrotes - e soleiras.

Alvará 45722
Casema 2006 - Mod. 10 Pág..17
R
Casas Especiais de Madeira - Importação, Exportação, Lda
ESTRADA DE PORTO DE MÓS, SÃO JORGE - 2480 PORTO DE MÓS. TEL. 244 480 050 - Fax. 244 480 059
HOME PAGE - http://www.casema.pt E-MAIL casema@casema.pt
Os barrotes podem ser aparafusados no piso ou fixados com massa. Tanto o assoalho como o deck
podem ser fixados sobre os barrotes por parafusos, cujos furos são depois rematados por cavilhas (tuchos
ou tampas) de madeira, ou podem ser pregados. No caso do assoalho, a fixação é feita no macho e o
prego é repuxado, para permitir o ajuste da fêmea.



ASSOALHO
Bitolas: 2x10, 2x15 ou 2x20cm
Espécie: ipê, sucupira, grápia ou roxinho.



DECK
Bitola: 2x10cm
Espécie: jatobá, ipê, sucupira, grápia ou roxinho





BARROTE
Peça da fixação do assoalho sobre o contra piso de cimento. É feito em espécies de madeiras duras, tais
como angico, tatajuba, itaúba, cumaru, garapa e maçaranduba.
As bitolas são 4,5x4,5 cm ou 4,5x5 cm.


SOLEIRAS
Peças de remate no vão das portas. Feitas em angelim pedra, itaúba ou tatajuba, tem espessura de 4 cm
e medidas que acompanham o vão das portas, ou seja, de 140, 120, 82, 72 e 62 cm de comprimento por
15 cm de largura.


14 - COMPONENTE OPCIONAL PARA COBERTURA
Opcionalmente pode ser fornecida manta impermeabilizante para telhado. É utilizada a manta marca
Boltherm 02 para Sub cobertura, composta de 2 camadas aluminizadas com bolha de ar no meio, com
funções de isolamento térmico e de impermeabilização.


15 - BATENTES
Os batentes ou marcos são peças com uma secção transversal especial que possibilita, simultaneamente,
o encaixe de pranchas de paredes e a fixação das folhas de portas ou de janelas.

O encaixe para as pranchas se desenvolve por todo o perímetro externo do quadro do batente e tem
dimensões idênticas aos canais de prumadas,
possibilitando o perfeito ajuste das peças de
parede. Pelo lado interno, o quadro de batente
pode apresentar um ou dois rebaixos, conforme
o tipo de esquadria a ser fixado. Esses rebaixos,
com 10mm de profundidade, funcionam também
como barreiras à passagem de água ou
luminosidade para o interior dos compartimentos.

Alvará 45722
Casema 2006 - Mod. 10 Pág..18
R
Casas Especiais de Madeira - Importação, Exportação, Lda

ESTRADA DE PORTO DE MÓS, SÃO JORGE - 2480 PORTO DE MÓS. TEL. 244 480 050 - Fax. 244 480 059
HOME PAGE - http://www.casema.pt E-MAIL casema@casema.pt
Adicionalmente, o perfil biselado da secção transversal do batente confere um efeito estético agradável e
impede o acumular de água na superfície da peça.
Geralmente são produzidos em tatajuba, jatobá, sucupira ou grápia.




16 - PORTAS
A CASEMA emprega os seguintes tipos de portas:

16.1 - PORTA LISA (PLI) - São compostas de um quadro interno de sarrafos gradeados e revestidas com
chapas de compensado recobertas com folhas de 1 a 2mm de espessura de madeiras nobres: cedro,
imbuia ou currupixá. Dimensões: 62 ou 72 cm de largura por 210 cm de altura. Excepcionalmente,
dependendo da necessidade do cliente, podem ser fornecidas portas de 82 e até de 92 cm de largura.
Uso: Somente em ambientes internos.

16.2 - PORTA MACIÇA (PMA) - Como o próprio nome diz, são folhas compostas por réguas de madeira
maciça montadas de modo a compor formas
geométricas decorativas. Essas réguas são
encaixadas e coladas formando uma peça
compacta e muito resistente. As madeiras mais
usadas para essa finalidade são: itaúba, imbuia e
cerejeira.
Uso: Especialmente como portas de entrada.

16.3 - PORTA MACIÇA COM CAIXILHOS
FIXOS OU SETEIRAS LATERAIS (CXP) - São
folhas de porta maciça instaladas em batentes
especiais com as duas laterais à folha em
caixilhos para colocação de vidros fixos. Cada
caixilho tem 17 cm de largura por 210 cm de
altura, dividido em três ou quatro segmentos.
Utilizada como entrada principal.

16.4 - PORTA BALCÃO (PBAV) - São
normalmente utilizadas como portas duplas: as
folhas internas tipo caixilho para vidros e as
folhas externas tipo venezianas. São geralmente
fabricadas com espécies idênticas utilizadas para
portas maciças. 142 ou 122, respectivamente)
por 210 cm de altura. Uso: em salas ou em
dormitórios, geralmente dando para varandas ou
sacadas.

16.5 - PORTA DE VIDRO (PV) - São compostas
de folhas tipo caixilho para encaixe de vidros,
como os da parte interna da porta balcão, porém com uma folha simples. São produzidas com as mesmas
madeiras das portas maciças e balcão. O desenho dos caixilhos pode ser quadriculado ou com divisões
horizontais. Dimensões - 62 ou 72 cm de largura por 210 cm de altura. Uso: Geralmente em ambientes
internos que requeiram algum tipo de iluminação natural indirecta ou como efeito decorativo.


Alvará 45722
Casema 2006 - Mod. 10 Pág..19
R
Casas Especiais de Madeira - Importação, Exportação, Lda

ESTRADA DE PORTO DE MÓS, SÃO JORGE - 2480 PORTO DE MÓS. TEL. 244 480 050 - Fax. 244 480 059
HOME PAGE - http://www.casema.pt E-MAIL casema@casema.pt
Alvará 45722
Casema 2006 - Mod. 10 Pág..20
16.6 - PORTA VENEZIANA (PVZ) - Fechada com venezianas, com dimensões idênticas às da porta de
vidro, executando-se pelo uso, em que é indicada para ambientes que necessitem de ventilação
permanente.

17 - JANELAS
São vários tipos usuais de janelas, algumas com caixilhos de abrir para vidro, pelo lado interno, e folhas
de venezianas para o lado externo. Outras prevêem somente caixilho de abrir (pelo lado interno) ou são
do tipo basculante, sistema máximo ar. São produzidas em angelim pedra ou cedro rosa.
As medidas das janelas são definidas pelos canais dos batentes, e representam o espaço real ocupado
pelo conjunto batente/caixilhos (fechados) no painel de parede.

Apresentamos a seguiralguns dos descritivos dos modelos de janelas utilizadas pela CASEMA.

17.1 - JANELA PARA SALA - CXSPO - composta por caixilho e veneziana, com 144 cm de largura por
156 cm
de altura.


17.2 - JANELA PARA Quarto - CXQV - com 144 cm de largura por 126 cm de altura, também é composta
por caixilho e veneziana.


17.3 - JANELA PARA COZINHA - CXCVPO - é composta por caixilhos de abrir pelo lado interno e
venezianas de abrir pelo lado externo. As medidas são 144cm de largura por 100 cm de altura.

17.4 - JANELA PARA CASA DE BANHO - CXBVPO - tem caixilhos e venezianas de abrir. As medidas
são: 144 cm de largura por 67 cm de altura.

17.5 - JANELA PARA LAVABO - CXLVPO - com caixilhos e venezianas de abrir. Medidas: 74cm de
largura e 67 cm de altura.

18 - CAIXILHO FIXO PARA SHEDs - CXF
Trata-se de uma peça rigidamente estruturada, feita na espessura das pranchas de parede, com alturas e
larguras variadas, e com reforços verticais que servem também como divisões para os vidros, para ser
colocada em substituição de paredes maciças, geralmente no alto de paredes longitudinais em que há
telhados sobrepostos (sheds). Tem a dupla função de ampliar a iluminação natural de ambientes internos
e de fornecer um recurso arquitectónico agradável, com óptimos resultados estéticos.
