Lista de exercício – Ensaios Mecânicos
Questão 01 (Enade – 2023): Com o avanço da tecnologia, os materiais da impressora 3D estão se multiplicando, bem
como a necessidade de atender às solicitações específicas de aplicações. Inicialmente, os filamentos foram
desenvolvidos para um padrão geral de peças, entretanto, verificou-se que, quanto mais funcionais se tornam as peças,

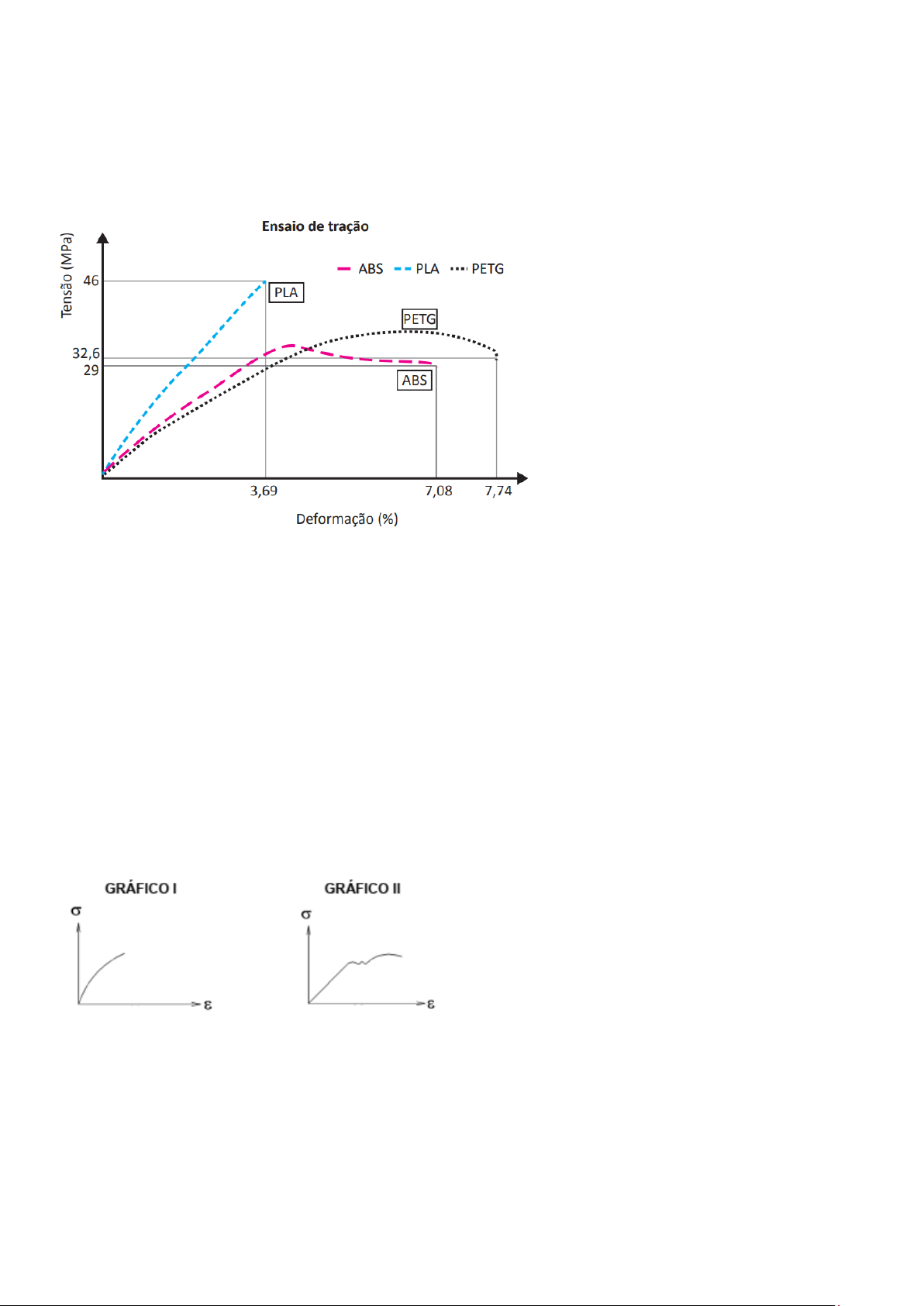

maior é a necessidade de os materiais suportarem determinados requisitos de cada projeto. O gráfico a seguir ilustra a
curva tensão x deformação para três tipos de filamento comuns de impressoras 3D - FDM: o ácido poliláctico (PLA),
o acrilonitrila-butadieno-estireno (ABS) e o polietileno tereftalato de etileno glicol (PETG).

Acerca do gráfico apresentado, avalie as afirmações a seguir.
I. O PETG foi o material com a maior tenacidade entre os testados.
II. O PLA, entre os materiais testados, é o com maior módulo de elasticidade.
III. O ABS, comparado ao PLA, suportou uma carga menor até a ruptura, porém se mostrou um material mais frágil
entre os testados.
É correto o que se afirmar em:
(A) I, apenas.
(B) III, apenas.
(C) I e II, apenas.
(D) II e III, apenas.
(E) I, II e III.
Questão 02: Analise os gráficos a seguir envolvendo tensão e deformação de uma dada peça até sua ruptura.

Considerando os gráficos podemos afirmar.
A) O I envolve materiais frágeis, ou seja, materiais que rompem sem haver grandes deformações que precedam a ruptura.
B) O II envolve materiais frágeis, ou seja, materiais que rompem após haver grandes deformações que precedam a
ruptura.
C) O I envolve materiais dúcteis, ou seja, materiais que rompem sem haver grandes deformações que precedam a ruptura.
D) O II envolve materiais frágeis, ou seja, materiais que rompem sem haver grandes deformações que precedam a
ruptura
E) Ambos envolvem deformações lineares com as tensões aplicadas em todo o trecho apresentado.
Questão 03: A resistência dos materiais é um campo da mecânica que estuda como diferentes materiais reagem a forças
aplicadas, como tração, compressão e torção. Em uma situação de compressão, o material tende a:
A) Alongar-se.
B) Deformar-se permanentemente.
C) Reduzir seu comprimento.
D) Resistir à deformação sem alteração de forma.
E) Sofre corrosão
Questão 04: Assinale a alternativa correta sobre as propriedades mecânicas dos metais em relação à deformação
elástica e à deformação plástica.
A) A deformação elástica é caracterizada pela mudança permanente na forma do material.
B) A deformação elástica ocorre quando o material é submetido a uma carga que excede seu limite de elasticidade.
C) Na deformação plástica, o material retorna à sua forma original após a remoção da carga.
D) A deformação plástica é uma característica comum em materiais frágeis, enquanto a deformação elástica ocorre
somente em materiais dúcteis.
E) Na deformação elástica, o material retorna à sua forma original quando a carga é removida, sem sofrer danos
permanentes.
Questão 05: O corpo de prova cilíndrico e de aço representado na figura precedente tem, antes do ensaio, as seguintes
dimensões: d0 = 20 mm e altura hc = 100 mm. Suponha que ele tenha sido submetido a um ensaio de compressão com
a aplicação de uma força axial F = 33 kN, até atingir o diâmetro df.
Considerando π = 3, assinale a opção que apresenta o valor da tensão (T) absorvida pelo corpo de prova.

A) T = 110 MPa
B) T = 27,9 MPa
C) T = 222,9 MPa
D) T = 55,7 MPa
E) T = 445,9 MPa
Questão 06: Uma barra de madeira de seção transversal quadrada tem uma altura de 10 cm. A barra é submetida a um
esforço cortante de 500 N. Qual é a tensão média na barra?
A) 0,05 N/mm².
B) 0,50 N/mm².
C) 5,00 N/mm².
D) 50,00 N/mm².
E) 500,00 N/mm².

Questão 07: Há regiões de extrema importância no gráfico tensão deformação. Observe o gráfico abaixo e marque a
opção correta:

A) No trecho do limite elástico ocorrem deformações permanentes.
B) A região entre o limite de proporcionalidade e o limite de resistência delimitam o encruamento.
C) O limite de ruptura é representado pela letra D na figura acima e ocorre imediatamente após o escoamento.
D) O trecho entre o limite de resistência (representado pela letra C) e o Limite de ruptura (representado pela letra D)
delimitam uma região chamada de Estricção (IV).
E) A fase plástica é delimitada apenas pela região (VI), sendo (II) Escoamento; (III) Estricção; (IV) Encruamento.
Questão 08: Uma barra cilíndrica de alumínio, originalmente com 500 mm de comprimento e área de seção transversal
de 150 mm², é tracionada com uma força de 20,7 kN, causando uma deformação inteiramente elástica. A deformação
linear da barra cilíndrica é expressa pelo quociente da variação do comprimento pelo comprimento inicial.
Considerando que o módulo de elasticidade do alumínio seja 69 GPa, o alongamento total da barra, em milímetros, é
igual a
A) 0,10.
B) 0,25.
C) 0,50.
D) 1,00.
E) 2,50.
Questão 09: O módulo de elasticidade ou módulo de Young:
A) Indica a dureza de um material.
B) É maior quanto mais rígido é o material.
C) Se trata de uma constante adimensional.
D) É o produto da tensão x deformação dos materiais.
E) Da borracha vulcanizada é superior ao do aço.
Questão 10: Considere uma barra de seção transversal constante sujeita a uma tensão normal de tração com valor de
200 MPa.
Se a força axial atuante na barra vale 50 kN, sua área de seção transversal, expressa em cm2 , é de
Alternativas
A) 1,0
B) 1,5
C) 2,0
D) 2,5
E) 4,0
