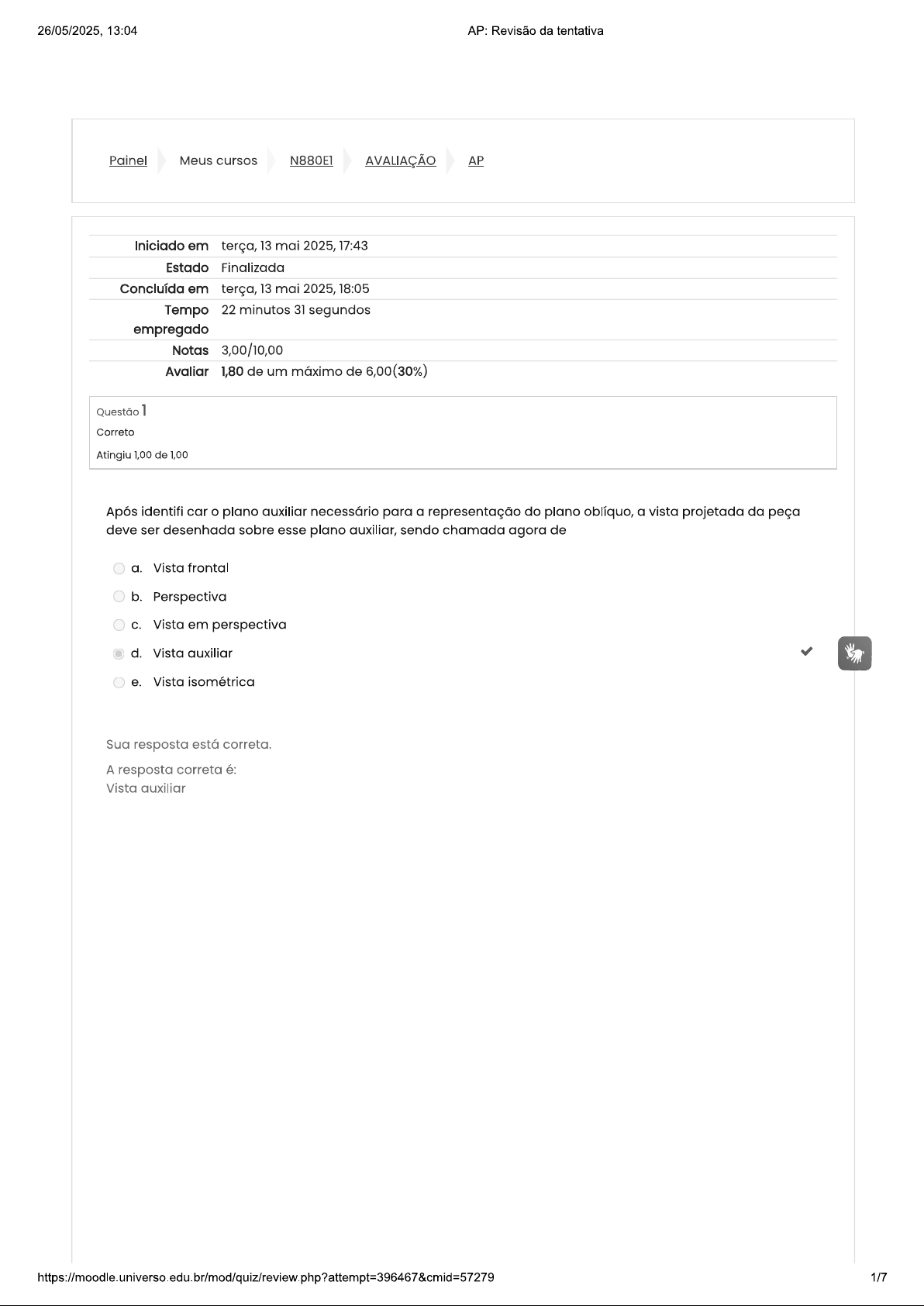

26/05/2025, 13:04 AP: Revisão da tentativa Painel Meus cursos N880E1 AVALIAÇÃO AP Iniciado em terça, 13 mai 2025, 17:43 Estado Finalizada Concluída em terça, 13 mai 2025, 18:05 Tempo 22 minutos 31 segundos empregado Notas 3,00/10,00 Avaliar 1,80 de um máximo de 6,00(30%) Questão 1 Correto Atingiu 1,00 de 1,00 Após identifi car o plano auxiliar necessário para a representação do plano oblíquo, a vista projetada da peça deve ser desenhada sobre esse plano auxiliar, sendo chamada agora de a. Vista frontal b. Perspectiva C. Vista em perspectiva d. Vista auxiliar e. Vista isométrica Sua resposta está correta. A resposta correta é: Vista auxiliar 1/726/05/2025, 13:04 AP: Revisão da tentativa Questão 2 Incorreto Atingiu 0,00 de 1,00 Entre as alternativas a seguir, quais estão corretas em relação às hachuras em desenhos técnicos? 1. As hachuras não permitem a inclusão de textos em seu interior. 2. Para áreas muito grandes, é fundamental hachurar toda a área a fim de não haver erros. 3. No caso de peças muito finas, em vez de hachurar, deve-se enegrecer a seção. 4. Elas indicam necessariamente as partes ocas das peças. 5. espaçamento de todas as hachuras é sempre igual, indiferentemente do material a ser representado 6. Estão corretas as afirmativas a. As afirmativas 1, 4 e 5 5 C. As afirmativas 1 e 3 d. Apenas a afirmativa 3 e. Todas as afirmativas estão corretas Sua resposta está incorreta. A resposta correta é: Apenas a afirmativa 3 Questão 3 Incorreto Atingiu 0,00 de 1,00 As vistas seccionais objetivam basicamente detalhar as partes ocas das peças, mostrar tipo de material e facilitar a cotagem. Uma vista seccional deve cortar maior número de partes ocas possíveis. Dentre as alternativas a seguir, qual está correta em relação às vistas seccionais? a. Uma vista seccional deve cortar o maior número de partes maciças possíveis. b. As vistas seccionais são divididas em corte e hachuras. C. As vistas seccionais são divididas em corte e seção. d. As vistas seccionais compreendem unicamente as projeções axonométricas e. Cada peça deverá indicar quais serão as vistas seccionais. Sua resposta está incorreta. A resposta correta é: As vistas seccionais são divididas em corte e seção. 2/726/05/2025, 13:04 AP: Revisão da tentativa Questão 4 Incorreto Atingiu 0,00 de 1,00 corte é um recurso utilizado para a análise e representação da estrutura interna de um objeto e seu funcionamento. Quando um corte atravessa a peça em toda sua extensão, como ele é denominado? a. Corte ortogonal. b. Corte em desvio. C. Corte parcial. d. Corte total. e. Corte transversal. Sua resposta está incorreta. A resposta correta é: Corte total. Questão 5 Incorreto Atingiu 0,00 de 1,00 No desenho da figura abaixo destaca-se a representação 0.01 a. Tolerancia geométrica de posição b. Tolerancia geométrica de concentricidade C. Tolerancia geométrica de aperto máximo d. Tolerancia geométrica de circularidade e. Tolerancia geométrica de cilindricidade Sua resposta está incorreta. A resposta correta é: Tolerancia geométrica de concentricidade 3/726/05/2025, 13:04 AP: Revisão da tentativa Questão 6 Incorreto Atingiu 0,00 de 1,00 No desenho da figura abaixo é possível afirmar que está representado no desnho: 2 a. Todas as tolerâncias geométricas e dimencionais b. As tolerâncias geométricas dimencionais C. As tolerâncias geométricas dimencionais de exentricidade d. desenho está incompleto e portanto não é possível ter certesa alguma e. Apenas as tolerâncias dimencionais Sua resposta está incorreta. resposta correta é: As tolerâncias geométricas dimencionais 4/726/05/2025, 13:04 AP: Revisão da tentativa Questão 7 Correto Atingiu 1,00 de 1,00 desenho técnico mecânico é uma ferramenta muito utilizada na indústria, isto se deve à necessidade de padronizar os projetos mecânicos de forma que sejam claros para todos. sobre o desnho técnico na industria é correto afirmar que: I Cada empresa faz seu desenho conforme suas necessidades internas, o importante é o pessoal técnico interno se entender. Apenas indústrias de grande porte utilizam o desenho técnico mecânico. III o desenho técnico mecânico é uma ferramenta imprescindível na criação de projetos mecânicos. IV desenho técnico mecânico, além da utilização em projetos, também é utilizado nos setores de manutenção e de processos. Estão corretas apenas as as afirmações: a. Todas as firmativas estão corretas b. Afirmativas le IV C. Afirmativas e III d. Todas as firmativas estão incorretas e. Afirmativas III e IV Sua resposta está correta. A resposta correta é: Afirmativas III e IV 5/726/05/2025, 13:04 AP: Revisão da tentativa Questão 8 Incorreto Atingiu 0,00 de 1,00 As figuras apresentadas abaixo representam as vistas ortográficas de um mesmo objeto desenhado com projeções no 1° diedro e no 3° diedro. Marque a alternativa que identifica corretamente o diedro utilizado nos quadros das letras M e N e as vistas ortográficas correspondentes aos números 1, 2, 3, 4, 5 e 6. 1 M 3 2 N 4 6 5 a. M 1° diedro; N 3° diedro; 1 vista superior; 2 vista frontal; 3 vista lateral direita; 4 vista posterior; 5 vista inferior; 6 vista lateral direita. b. M 3° diedro; N - 1° diedro; 1 vista superior; 2 vista frontal; 3 - vista lateral direita; 4 - vista posterior; 5 vista inferior; 6 vista lateral direita. C. M 3° diedro; N 1° diedro; 1 vista inferior; 2 vista posterior; 3 vista lateral esquerda; 4 vista frontal; 5 vista superior; 6 vista lateral esquerda. d. M 3° diedro; N 1° diedro; 1 vista superior; 2 vista frontal; 3 vista lateral direita; 4 vista frontal; 5 vista superior; 6 vista lateral esquerda. e. M 1° diedro; N 3° diedro; 1 vista superior; 2 vista frontal; 3 vista lateral direita; 4 vista frontal; 5 vista superior; 6 vista lateral esquerda. Sua resposta está incorreta. A resposta correta é: M 3° diedro; N - 1° diedro; 1 - - vista superior; 2 - vista frontal; 3 vista lateral direita; 4 vista posterior; 5 - vista inferior; 6 vista lateral direita. 6/726/05/2025, 13:04 AP: Revisão da tentativa Questão 9 Incorreto Atingiu 0,00 de 1,00 A definição: "É a relação obtida da diferença, antes da montagem, das dimensões das duas peças ou elementos. Nota-se que, quando duas peças ou elementos são montados um no outro (furo e eixo), têm, necessariamente, a mesma cota nominal". é a definição de: a. Ajuste b. Tolerância C. Folga máxima d. Aperto máximo e. Desvio Sua resposta está incorreta. A resposta correta é: Ajuste Questão 10 Correto Atingiu 1,00 de 1,00 Na fabricação de um bloco padrão, utilizado em calibração de micrêmetros, devemos utilizar a casse de tolerância: a. 40i b. IT 1 C. 25i d. IT 01 e. IT 0 Sua resposta está correta. A resposta correta é: IT 01 Atividade anterior AT Seguir para... 7/7
