CEDERJ – CENTRO DE EDUCAÇÃO SUPERIOR A DISTÂNCIA
DO ESTADO DO RIO DE JANEIRO

Avaliação Presencial 1 – AP1
CURSO: Engenharia da Produção DISCIPLINA: Eletricidade Aplicada

Aulo(a):_________________________________ Polo:__________________

1) (60%) Para o circuito da Figura 1 faça o que se pede:
a) (20%) Determine a expressão para: a resistência “vista” pela fonte, a condutância
entre os pontos a e b e a condutância entre os pontos b e c;
b) (20%) Determine a queda de tensão em cada ramo do circuito para os valores R1=5,
R2=10, R3= 10, R4=20 e V(t)=10V;
c) (20%) Determine o valor das correntes que passam em cada elemento do circuito.
Para isso, utilize os valores das resistências do item b e o valor médio da forma de
onda da Figura 2 para a fonte V(t).




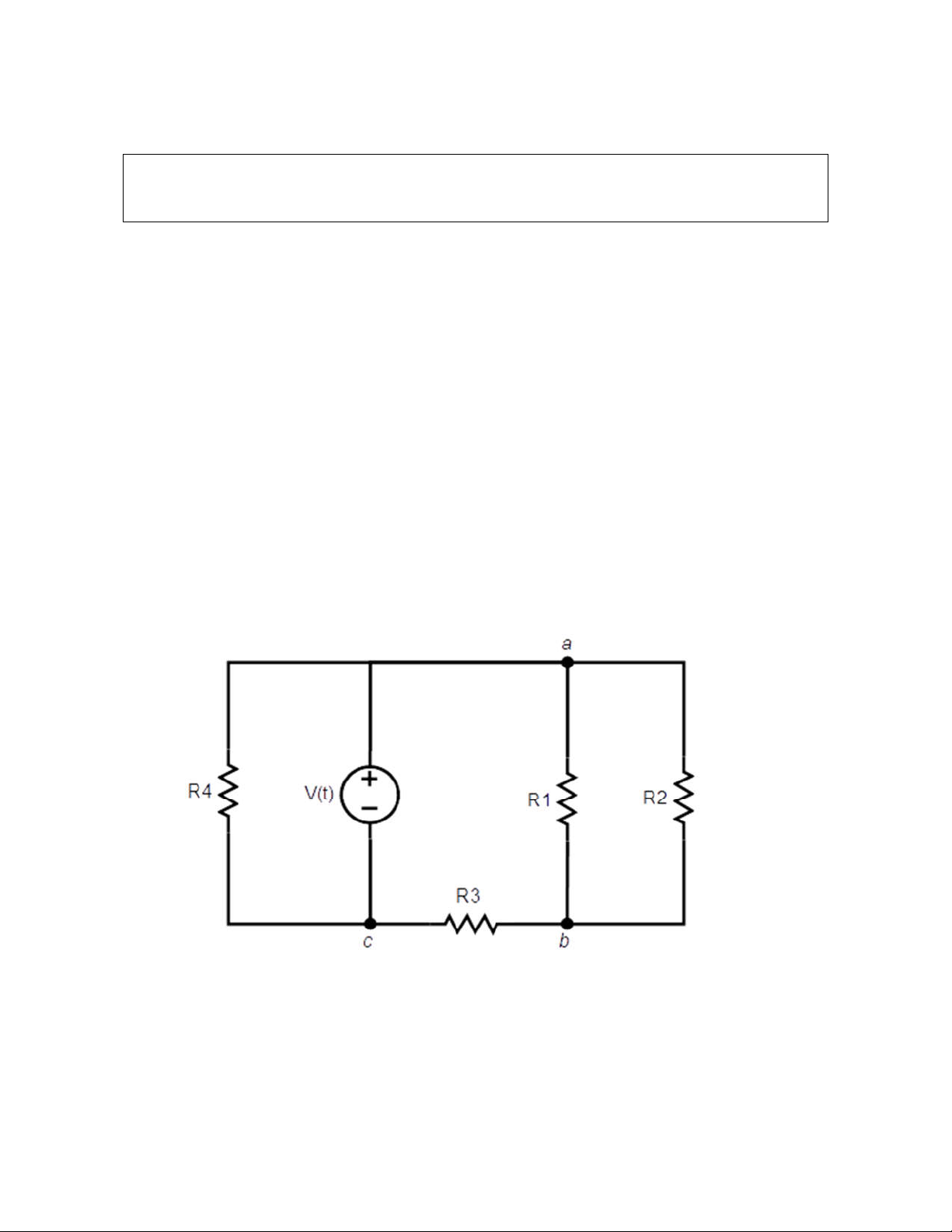

Figura 1

 2

2) (40%) Indique o valor de pico positivo, valor de pico negativo, valor de pico a pico e
calcule o valor médio das formas de onda da Figura 2 e da Figura 3.


Figura 2
Figura 3
