CIRCUITOS RESISTIVOS E CIRCUITOS RLC

Objetivos: conceituar tópicos importantes sobre eletricidade e eletrotécnica.
1 Estrutura da Matéria
A molécula é a menor porção em que um material pode ser dividido sem que
venha a sofrer alterações em suas propriedades (figura 01).
Se a molécula for dividida, chegaremos ao átomo que não mais conserva as
propriedades do material original.
O homem até bem pouco tempo atrás, início do século XX, acreditava ser o átomo
a menor partícula existente no universo.

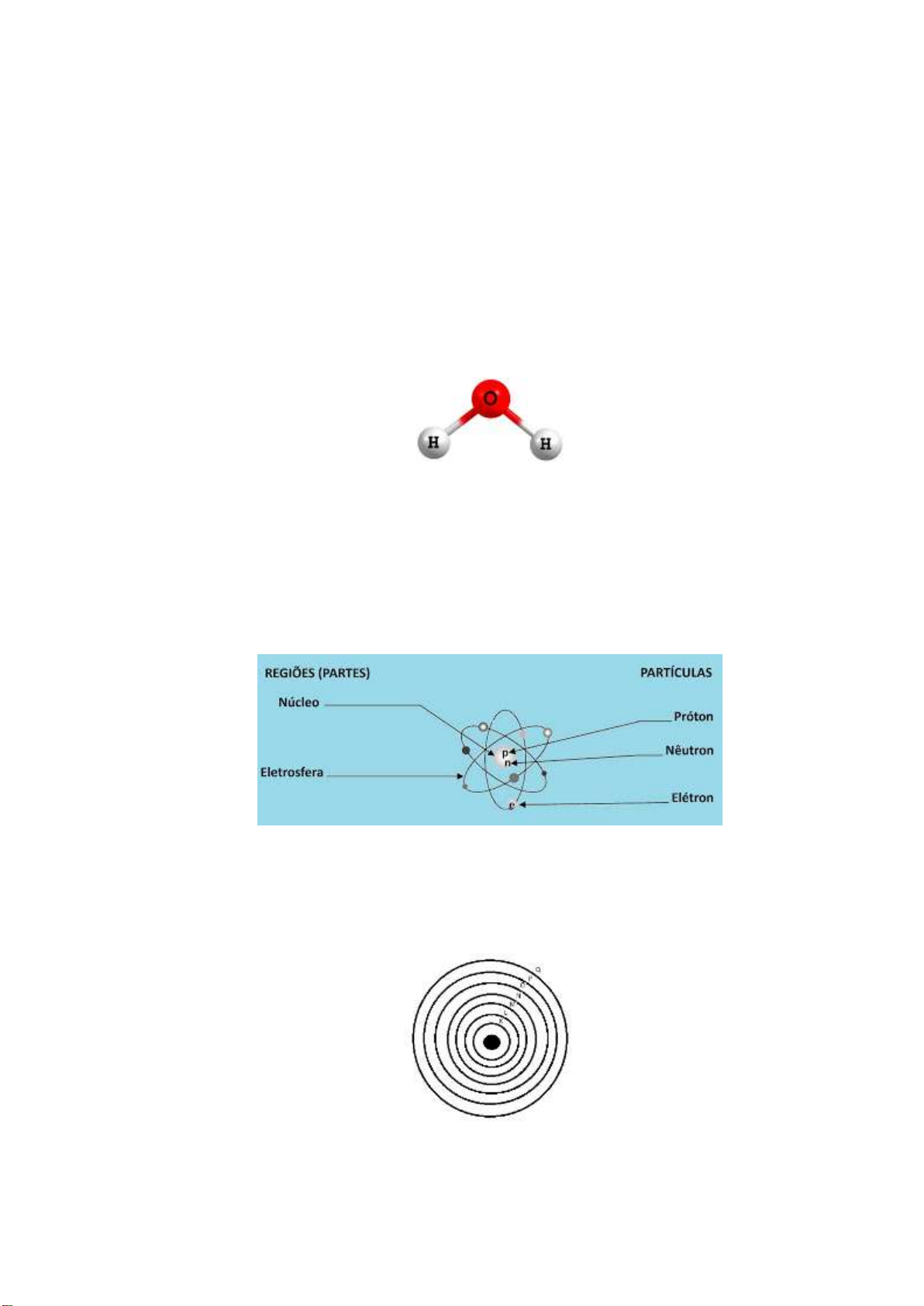

Figura 01 - Molécula de Água

O átomo é o elemento químico que compõe a molécula, formado por partículas
denominadas elétrons, prótons e nêutrons.
Os prótons e nêutrons formam o núcleo, os prótons tem carga elétrica positiva e
os nêutrons não tem carga elétrica.
Já os elétrons possuem carga elétrica negativa e, giram ao redor do núcleo em
órbitas concêntricas (figura 02).


Figura 02 - Estrutura do Átomo

As órbitas dos átomos correspondem a sete diferentes níveis de energia em torno
do núcleo, também chamadas de eletrosfera ou camadas orbitais. Estas possuem as
seguintes denominações: K, L, M, N, O, P e Q, sendo a orbita K a mais interna (próxima
ao núcleo) e a Q a mais externa.

Figura 03 - Total de órbitas de um átomo
Cada órbita pode conter um número máximo de elétrons, conforme a tabela
abaixo:
Órbita Número Máximo de elétrons
K 02
L 08
M 18
N 32
O 32
P 18
Q 08

Os elementos químicos presentes na natureza ou obtidos através de reações
químicas, se distinguem pelo número total de elétrons que possuem distribuídos em suas
órbitas.
A última órbita que contém elétrons é denominada órbita de valência, pois é ela
que irá ceder ou receber elétrons.
Sendo assim, esses elétrons de valência são os responsáveis pela condição de um
átomo participar de fenômenos químicos e elétricos.
Num átomo em equilíbrio, o número de elétrons em órbita é igual ao número de
prótons no núcleo.
Esta estabilidade na maioria das vezes é obtida quando sua última camada orbital
contém oito elétrons.
Na natureza apenas os gases nobres possuem esta característica.
Verificou-se que entre o núcleo e o elétron em órbita, existe uma força atrativa,
que é menor quanto mais distante estiver o elétron do núcleo. Assim chegou-se a seguinte
conclusão:
Corpos bons condutores (Condutores): são aqueles formados por átomos cujos
elétrons mais externos, mediante um estímulo apropriado, (atrito, contato, campo
magnético), podem ser retirados dos átomos com mais facilidade.
Assim, sob a ação de uma diferença de potencial (d.d.p), os elétrons livres passam
a se locomover facilmente no interior do material condutor.
Como exemplo podemos citar a platina, a prata, o cobre e o alumínio.
Corpos maus condutores (Isolantes): são aqueles formados por átomos cujos
elétrons da órbita de valência estão fortemente ligados ao núcleo, de modo que a
temperatura ambiente não tem energia suficiente para retirá-lo da órbita.
Assim a ação de uma d.d.p não provoca fluxo de elétrons no interior do material
isolante.
Como exemplo podemos citar a borracha, a mica, o vidro e a porcelana.
1.1 Carga Elétrica
Conforme foi exposto, o elétron e o próton são cargas elementares e componentes
do átomo.
Por convenção estabeleceu-se que a carga do elétron seria a negativa e a do próton
a positiva, ou seja, cargas de polaridades opostas.
Aproximando as cargas de polaridades opostas, verifica-se uma força atrativa
entre elas, quando se aproxima cargas de mesma polaridade verifica-se que há uma força
de repulsão entre elas. Portanto, cargas de mesmo sinal se repelem e cargas de sinais
opostos se atraem.
Assim, experimentalmente estabeleceu-se uma unidade para medir a carga
elétrica, esta unidade chamou-se “coulomb”.
Como a carga de 01 (um) elétron é igual a 1,60217662 x 10-19 coulombs, para se
formar 01 (um) coulomb são necessários 6,28 x 1018 elétrons.
Dizemos então que um corpo está eletrizado quando estiver com excesso ou falta
de elétrons, pois os prótons não podem ser retirados do núcleo.
Portanto, quando um elétron é retirado de um átomo, dizemos que este átomo está
eletrizado positivamente (cátion), pois há mais elementos positivos no núcleo (prótons)
do que elétrons em órbita.
Um corpo está eletrizado negativamente (ânion) quando está em excesso de cargas
elétricas negativas, ou seja, elétrons.
2 Força Eletromotriz (f.e.m)
O conceito de força eletromotriz (f.e.m) é muito importante para o entendimento
de certos fenômenos elétricos.
Pode ser definida como a energia não elétrica transformada em energia elétrica ou
vice-versa, por unidade de carga.
Por exemplo, se temos um gerador movido por energia hidráulica com valor de
1.000 joules e dando origem ao deslocamento de 10 coulombs de carga elétrica a força
eletromotriz será:
𝐟. 𝐞. 𝐦 =
𝟏.𝟎𝟎𝟎 𝐣𝐨𝐮𝐥𝐞
𝟏𝟎 𝐜𝐨𝐮𝐥𝐨𝐦𝐛𝐬
= 𝟏𝟎𝟎 𝐣𝐨𝐮𝐥𝐞𝐬/𝐜𝐨𝐮𝐥𝐨𝐦𝐛𝐬.
Assim podemos generalizar que:

𝛆 =
𝒅𝑾
𝒅𝒒
, onde:
ε = f.e.m (volt) (V);
dW = energia aplicada (joule) (J);
dq = energia deslocada (coulombs) (C).

A relação J/C foi denominada de Volt, em homenagem a Alexandro Volt, inventor
da pilha elétrica.
Numa bateria de automóvel ou acumulador, a energia química de seus
componentes se transformará em energia elétrica, sendo então a bateria um gerador de
f.e.m (energia não elétrica transformada em energia elétrica).
No caso oposto, ou seja, uma bateria submetida à carga de um gerador de corrente
contínua, a energia elétrica do gerador transforma-se em energia química na bateria.
Veremos mais adiante que a f.e.m e a d.d.p são expressas pela mesma unidade, o
Volt (V), por isso não muitas vezes confundidas, embora seus conceitos sejam totalmente
diferentes.
No gerador a f.e.m de origem mecânica provoca uma d.d.p nos seus terminais.
No motor elétrico a d.d.p provoca uma f.e.m de sentido contrário a d.d.p, motivo
pelo qual é chamado de “gerador” de força contra-eletromotriz.
Na bateria fornecendo carga, a f.e.m de origem química provoca a d.d.p entre os
terminais + e -.
Já na bateria recebendo carga, a f.e.m do dínamo provoca uma d.d.p nos seus
terminais que irá acumular na bateria na forma de energia química.
2.1 Fontes de Força Eletromotriz
A eletricidade é o resultado da ação de elétrons que foram extraídos das órbitas
dos átomos. Para que isto ocorra é necessário que alguma forma de energia seja fornecida
ao átomo.
Tal energia é oriunda da f.e.m. Há 07 processos principais de geração de f.e.m:
1º Atrito: Gerador de Van de Graff;
2º Químico: Baterias e pilhas;
3º Luz: Célula fotovoltaica;
4º Calor: Termopar;
5º Pressão: Microfone de cristal piezoelétrico;
6º Combinação de Hidrogênio e Oxigênio: Células de combustível; e
7º Indução: Gerador (alternador).
3 Diferença de Potencial (d.d.p)
Como já foi visto anteriormente, toda a matéria é constituída por átomos e portanto
pode-se tornar carregada eletricamente, positiva ou negativa, dependendo da quantidade
de elétrons e prótons que possui.
Considerando a figura 04, apresentada logo abaixo, onde podemos notar dois
corpos eletrizados, sendo um positivamente e outro negativamente. Se ligarmos estes dois
corpos através de um condutor, iremos notar o deslocamento de cargas elétricas de um
corpo para outro, até que ocorra o equilíbrio.


Figura 04 - Deslocamento de carga elétricas entre dois corpos

A esta transferência de cargas elétricas de um corpo para outro, chamamos de
(d.d.p) diferença de potencial.
Para que estes elétrons se movimentem de forma ordenada nos condutores é
necessário ter uma força que o empurre.
A esta força chamamos de tensão elétrica ou d.d.p e sua unidade é o volt (V).
A diferença de potencial entre dois pontos de um campo eletrostático é de 01 (um)
volt, quando o trabalho para deslocar uma carga entre esses dois pontos é de 01 (um)
joule/coulomb.
Então:1 Volt = 1 joule/1 coulomb
4 Corrente Elétrica
Podemos descrever a tensão como sendo a força que impulsiona os elétrons nos
condutores. E sua unidade é o volt (V).
Dentro de um condutor qualquer, temos um número enorme de elétrons que são
denominados de nuvem eletrônica. Estes elétrons estão em constante movimento
desordenado no interior do condutor.
Quando proporcionamos uma d.d.p nos terminais deste condutor, verificamos que
o movimento desordenado de elétrons passa a ser ordenado. Este movimento ordenado
de elétrons no condutor provocado pela tensão em seus terminais, forma então uma
corrente de elétrons. A esta corrente de elétrons chamamos de corrente elétrica (I) e sua
unidade é o ampère (A), em homenagem ao físico francês André Marie Ampère.
A intensidade de corrente elétrica é a razão entre a quantidade de cargas elétricas
que passam por uma determinada secção transversal de um condutor, num certo intervalo
de tempo.
𝐈 =
𝒅𝒒
𝒅𝒕
 , onde:
I = corrente elétrica (A);
dq = carga elétrica (C);
dt = intervalo de tempo(s).

 𝟏𝐀 =
𝟏 𝐜𝐨𝐮𝐥𝐨𝐦𝐛
𝟏 𝐬𝐞𝐠𝐮𝐧𝐝𝐨

4.1 Efeitos da Corrente Elétrica
Quando provocamos o aparecimento de uma corrente elétrica, fazemos a fim de
utilizarmos de um de seus diversos efeitos.
Efeito Magnético
A corrente elétrica ao atravessar qualquer condutor proporciona ao seu redor o
aparecimento de um campo magnético, cuja intensidade depende diretamente da
intensidade da corrente.
Efeito Térmico
Certos materiais ao serem percorridos por uma corrente elétrica tem a propriedade
de se aquecerem. A este fenômeno dá-se o nome de efeito joule.
Efeito Luminoso
Toda vez que uma corrente elétrica atravessa certos tipos de gases rarefeitos, ela
emite uma energia radiante, geralmente invisível e que se transforma em luz visível, assim
que atravessa certos materiais fluorescentes.
4.2 Corrente Contínua e Corrente Alternada
Há dois tipos de corrente ou tensão elétrica de aplicação generalizada: corrente
contínua e corrente alternada.
4.2.1 Corrente Contínua (DC ou CC)
Corrente ou tensão contínua é aquela que, cujo valor e direção não se alteram ao
longo do tempo.
A figura 05 mostra uma representação gráfica do comportamento da tensão
contínua em relação ao tempo.

Figura 05 - Tensão de uma bateria de automóvel de 12V

Vemos representado no eixo horizontal os tempos e no eixo vertical a amplitude
das tensões.
4.2.2 Corrente Alternada (CA ou AC)
Corrente ou tensão alternada é uma corrente oscilatória que cresce de amplitude
em relação ao tempo, segundo uma lei definida.
Pode-se dizer que a corrente alternada é oriunda de uma fonte de tensão que varia
seu valor em relação ao tempo.
Esta tensão variável tem sua polaridade invertida um certo número de vezes por
segundo. A tensão de energia elétrica de nossas residências é alternada e varia 60 vezes
por segundo de forma senoidal. Essa variação que a corrente faz recebe o nome de
frequência e sua unidade é o Hertz (Hz).
01 (um) Hertz corresponde a um ciclo completo de variação da tensão, dai ser
comum a expressão “ciclo por segundo” ao invés do Hz.
Na figura 06 podemos visualizar um exemplo gráfico do comportamento da
corrente alternada em relação ao tempo, sendo que, nota-se a tensão variando de -120V
até 0V e de 0V até + 120V conforme apresentado pelo gráfico senoidal de tensão.

Figura 06 - Gráfico de uma tensão alternada

Conforme podemos visualizar na figura 06, o período é o tempo necessário para a
realização de um ciclo completo e pode ser expresso pela equação representada a seguir:
𝐓 =
𝟐𝛑
𝛚
 , onde:
T = período;
π = 3,14159;
ω = radianos por segundo (velocidade angular).
Já a frequência, que é equivalente ao número de ciclos que ocorre em 01 segundo,
é o inverso do período, e pode ser representado pela equação a seguir:
𝒇 =
𝟏
𝐓
 , onde:
f = frequência;
T = período.
Substituindo esses valores na equação do Período temos:
𝐓 =
𝟏
𝐟
 , onde:

𝐓 =
𝟐𝛑
𝛚
, assim:

𝟐𝛑
𝛚
 =
𝟏
𝐟
 , resulta em:

ω = 2πf

Como já foi dito anteriormente que o valor da frequência da rede em nossas
residências é de 60 Hz, então o valor da velocidade angular (ω) será:
ω = 2πf
ω = 2x3,14159x60
ω = 376,991
ω ≅ 377 radianos por segundo

A frequência da corrente alternada é medida em “Hertz” (Hz). Seu valor depende
da rotação e do número de pares de pólos do gerador e pode, ser expresso pela equação
abaixo.
 𝒇 =
𝑷 𝒙 𝑽𝒔
𝟔𝟎
 , onde:
f = frequência em Hertz (Hz);
P = número de pares de pólos do gerador;
Vs = velocidade de sincronismo do gerador.
Valor Eficaz
O valor eficaz (RMS) ou seja Root Mean Square, que nada mais é do que o valor
médio quadrático de uma corrente alternada senoidal, pode ser obtido multiplicando-se o
seu valor máximo por 0,707. Este seria o valor da corrente alternada que desenvolveria
em um determinado condutor, a mesma quantidade de calor que uma corrente contínua.
Ou seja, pela figura 07 apresentada abaixo, uma fonte de corrente alternada alimentando
uma resistência (R) irá produzir a mesma quantidade de calor que uma corrente contínua
alimentando a mesma resistência (R) no mesmo intervalo de tempo.


Figura 07 - Fonte de corrente contínua e alternada alimentando uma resistência
(R) de mesmo valor no mesmo intervalo de tempo.
Este valor pode ser calculado pela seguinte equação:

𝐕𝑹𝑴𝑺 = √
𝟏
𝐓
∫ 𝐕𝒎
𝟐. (𝐬𝐢𝐧 𝝎𝒕)𝟐 𝐝𝐭
𝐓
𝟎
 ou 𝐕𝑹𝑴𝑺 = √
𝟏
𝟐𝛑
∫ 𝐕𝒎
𝟐. (𝐬𝐢𝐧 𝝎𝒕)𝟐 𝐝𝛚𝐭
𝟐𝛑
𝟎


Que resultará na seguinte expressão:
𝐕𝑹𝑴𝑺 =
𝟏
√𝟐
. 𝐕𝒎
Onde:
VRMS = tensão eficaz (V)
Vm = tensão máxima ou tensão de pico (V)

A tensão máxima ou tensão de pico (Vm) é definida como o ponto em que a espira
da bobina do gerador de corrente alternada atravessa o campo na sua direção
perpendicular (θ = 90o). Graficamente é representada como o ponto mais alto da curva
senoidal.
Tensão média (Vméd) é definida como a tensão oriunda da média aritmética dos
valores de 01(um) semi ciclo.
A representação gráfica de tensão máxima, tensão média e tensão RMS pode ser
visualizada na figura abaixo.


Figura 08 - Valores de amplitude para uma onda senoidal CA

A tensão máxima é igual a 1,4142 vezes o valor da tensão RMS ou seja:
 𝑽𝒎 = √𝟐 . 𝑽𝑹𝑴𝑺





A tabela abaixo mostra os valores de conversão típicos para corrente alternada.

De Para Multiplique por:
Pico
RMS 0,707
Pico a Pico 2
Médio 0,637
RMS
Pico 1,4142
Médio 0,901
Médio
RMS 1,110
Pico 1,570

Todos os instrumentos de medição para a corrente alternada indicam o seu valor
eficaz ou RMS. Se quisermos saber a tensão de pico ou médio devemos utilizar um
equipamento chamado osciloscópio ou fazer a tabela mostrada acima.

Exemplo: Calcular o valor da tensão de pico, pico a pico e médio da tensão obtida
de leitura feita por um voltímetro na tomada de uma residência, sendo obtido no
voltímetro o valor de 220 V.
Vpico ou Vmáximo = √𝟐 . VRMS = 1,4142 x 220V
Vmáximo = 311,13V

Vpico a pico = Vmáximo x 2
Vpico a pico = 311,13 x 2
Vpico a pico = 622,26V

Vmédio = Vpico x 0,637
Vmédio = 198,19V
4.2.3 Corrente Alternada Trifásica
Para se gerar corrente alternada trifásica, o rotor de um gerador é dotado de 03
(três) enrolamentos (bobinas) que estão estrategicamente orientados em defasagem de
120o um em relação ao outro, conforme figura abaixo.




Figura 09 - Gerador trifásico elementar

A corrente trifásica origina-se de três correntes monofásicas, que estão defasadas
entre si de 1/3 de período, ou seja, 1200.

Figura 10 - As três fases de um gerador trifásico elementar
 4.3 Sentido da Corrente Elétrica
Existem dois tipos de sentido da corrente elétrica utilizado, um muito antigo que
chamamos de convencional e o outro atual e correto que é o sentido eletrônico.
a) Sentido convencional:bastante utilizado antigamente por desconhecimento de
teorias atômicas, neste sentido a corrente parte do polo + em direção do pólo -.
b) Sentido eletrônico: estudos modernos da estrutura do átomo provaram ser o
sentido da corrente elétrica partindo do polo - em direção ao +, pois quando um condutor
é ligado a uma fonte, o polo + que está com falta de elétrons atrai elétrons para próximo
de si, assim este átomo que era neutro perde um elétron, e fica + e deste modo atrai um
elétron do próximo átomo, tornando-o positivo (+) e assim sucessivamente.
5 Corrente Elétrica
Chamamos de resistência elétrica a oposição que qualquer material condutor
oferece a circulação de uma determinada corrente elétrica em seu corpo.
Devido a este fenômeno, que determinado corpo ou materiais maus condutores
tem dificuldade em transportar elétrons, ou seja, possuem “resistência elevada”.
Já os bons condutores, que não oferecem resistência a passagem de elétrons
possuem menor resistência.
Este fenômeno é devido as forças que mantém os elétrons livres agregados ao
núcleo do material.
A grande maioria dos materiais condutores são formados por átomos cujos
elétrons da órbita de valência estão fracamente ligados ao núcleo, de modo que a
temperatura ambiente tem energia suficiente para serem arrancados da órbita, tornando-
se livres.
Assim sob a ação de uma d.d.p, os elétrons livres passam a se locomoverem
facilmente no interior do material condutor. Ex.: cobre, prata, ouro, alumínio, etc...
Materiais isolantes ou mau condutores possuem em sua constituição, átomos cujos
elétrons da órbita de valência estão fortemente ligados ao núcleo, de modo que em
temperatura ambiente não possuem energia suficiente arrancá-los da orbita, sendo assim
a ação de uma d.d.p não provoca fluxo de elétrons. Ex.: borracha, mica, porcelana, e etc...
Foi o cientista alemão George Simeon Ohm (1789 - 1854) que estabeleceu a lei
que inter-relaciona as grandezas d.d.p, corrente e resistência.
U = R.I,
Onde:
U =d.d.p (V);
R = resistência elétrica (Ω);
I = intensidade de corrente elétrica.
A resistência elétrica é dependente da constituição do condutor, do
comprimento, da secção transversal e da temperatura.
Cada material possui sua resistência específica própria, ou seja, a sua
resistividade (ρ). Então a expressão da resistência em função dos dados relativos ao
condutor é:
𝐑 = 𝝆
𝐋
𝐀

Onde:
 R= resistência em ohms (Ω);
 ρ= resistividade do material em (
Ω.mm2
𝑚
 );
 L= comprimento em metros (m);
A= área da secção reta do condutor (mm2).

 Alguns exemplos de valores de resistividade:
Cobre (ρ= 0,0178Ω x mm2 a 15ºC)
Alumínio (ρ= 0,028Ω x mm2 a 15ºC)
A resistência também é influenciada em função da temperatura ambiente.
5.1 Diferença entre f.e.m e d.d.p
Todo o gerador elétrico ou fonte de f.e.m, mesmo que seja uma pilha ou bateria,
possui uma resistência elétrica devido aos seus materiais não serem condutores perfeitos.
Sabendo-se disto, quando estes forem percorridos por uma corrente elétrica,
haverá uma queda de tensão e o resultado desta queda é a transformação da energia
elétrica em calor (efeito joule).
Podemos dizer que a f.e.m é a tensão produzida por um gerador, quando este
estiver sem carga, e esta tensão representaremos pela letra (ε).
Já a d.d.p dizemos que é a tensão que o gerador fornecerá quando ligado a uma
carga, esta tensão será representada pela letra (U).
Sendo assim podemos dizer que a d.d.p será sempre menor que a f.e.m e, esta
diferença é devido as perdas que ocorrem no interior do gerador.
5.2 Queda de tensão na fonte geradora
No interior da fonte geradora (máquina ou bateria) é gerado uma tensão original
(f.e.m).
No interior da máquina ou bateria ocorre uma queda de tensão, resultante
principalmente da resistência interna dos enrolamentos (bobinas) ou constituintes da
bateria, vindo a provocar uma ligeira queda de tensão em seus terminais quando ligados
a uma carga através de um circuito, a (d.d.p) é reduzida. A expressão abaixo demonstra
esta queda de tensão.
ε= R.I+ΔV
ΔV= queda de tensão interna na fonte geradora (f.e.m)
ΔV= I.r

Substituindo na equação temos:
 ε= (R.I) + I.R
ε= I(R+r) ou Ε= U+I.rε
5.3 Queda de tensão nos condutores
A queda de tensão nos condutores também é indicada por ΔV, e depende da
resistência do condutor (Rc).

ΔV = I . Rc
6 Potência Elétrica
A potência elétrica é definida como sendo o trabalho executado por unidade de
tempo. A potência elétrica é obtida pelo produto da tensão pela corrente.
Já vimos anteriormente que:

𝛆 =
𝒅𝑾
𝒅𝒒
 ou 𝒅𝑾 = 𝛆. 𝒅𝒒

Sendo que:

𝒅𝒒
𝒅𝒕
= 𝐈 e
𝒅𝑾
𝒅𝒕
= 𝐏

Se referirmos ao tempo dt, teremos:

𝒅𝑾
𝒅𝒕
= 𝛆.
𝒅𝒒
𝒅𝒕


Substituindo na equação

𝐏 = 𝛆. 𝐈 ou 𝐏 = 𝐔. 𝐈

Ou seja:

𝐏 = (
𝐣𝐨𝐮𝐥𝐞
𝐜𝐨𝐮𝐥𝐨𝐦𝐛
) . (
𝐜𝐨𝐮𝐥𝐨𝐦𝐛
𝐬𝐞𝐠𝐮𝐧𝐝𝐨
)

𝐏 = (
𝐣𝐨𝐮𝐥𝐞
𝐬𝐞𝐠𝐮𝐧𝐝𝐨
) = 𝐖𝐚𝐭𝐭

Então:

𝐖𝐚𝐭𝐭 = 𝐕𝐨𝐥𝐭 𝐱 𝐀𝐦𝐩é𝐫𝐞 ⇒ 𝐏 = 𝐔. 𝐈

Como:

𝐔 = 𝐑. 𝐈
Então:

𝐏 = (𝐑. 𝐈). 𝐈 ⇒ 𝐏 = 𝐑. 𝐈𝟐

Esta definição de potência elétrica sendo igual a (𝐏 = 𝐑. 𝐈𝟐) ou 𝐏 = 𝐔. 𝐈 só é
verdadeira, somente quando a tensão e a corrente se encontram em fase, ou seja,
apresentam para o mesmo intervalo de tempo, mesmos valores máximos e mínimos,
quando se trata de potência elétrica em corrente alternada. Em circuitos alimentados por
corrente contínua a expressão 𝐏 = 𝐔. 𝐈 e (𝐏 = 𝐑. 𝐈𝟐) é verdadeira, pois a tensão e a
corrente encontram-se em fase. Em circuitos de corrente contínua somente opõem-se ao
deslocamento das cargas elétricas a resistência ôhmica dos condutores.
Em circuitos de corrente alternada pelo fato de haver oscilação nos valores de
corrente e tensão, ocorre uma oposição ao deslocamento de cargas chamadas de
impedância, que é o valor resultante da soma vetorial da reatância capacitiva com a
reatância indutiva.
Circuitos em corrente alternada puramente resistivos, ou seja, compostos apenas
por cargas resistivas, não haverá a ocorrência de reatâncias, consequentemente não
teremos impedância. Assim podemos dizer que a tensão e a corrente estão em igualdade
de fases, sendo que a expressão 𝐏 = 𝐔. 𝐈. para estes tipos de circuitos é verdadeira.
A potência em circuitos trifásicos de corrente alternada que possuem impedância
é obtida pela expressão: 𝐏 = √𝟑. 𝐔. 𝐈. 𝐜𝐨𝐬 𝛉 onde, √3 é resultante da decomposição das
três fases, o cosθ é o fator de potência da carga. Sobre este assunto falaremos mais adiante
após comentarmos sobre circuitos resistivos, capacitivos e indutivos e seus
comportamentos quando alimentados por corrente alternada (CA).
6.1 Circuitos contendo somente carga resistiva
Quando se liga uma fonte de corrente alternada (CA) a um resistor (ex.: uma
lâmpada incandescente), a tensão irá variar senoidalmente da mesma forma como a tensão
original gerada pelo gerador responsável pela fonte de corrente alternada. Sendo o valor
da tensão num determinado instante igual a zero, então neste instante não haverá
circulação de corrente. Quando a tensão alcança seu valor máximo, o mesmo estará
acontecendo com a corrente.
Ou seja, por definição podemos dizer que a tensão e corrente de circuitos resistivos
alimentados por corrente alternada estão em igualdade de fase.
Este conceito poderá ser melhor visualizado na figura a seguir.




Figura 11 - Diagrama de fases de um circuito puramente resistivo
Quando a carga é resistiva, a corrente e a tensão decrescem simultaneamente, ou
seja, neste caso o ângulo 𝛉 é igual a 0 ou seja cos 00 é igual a 1, então 𝐏 = 𝐔. 𝐈. 𝐜𝐨𝐬𝛉
resultará em 𝐏 = 𝐔. 𝐈. 𝟏, então 𝐏 = 𝐔. 𝐈 (circuito puramente resistivo).
b) Representação senoidal da
tensão e corrente alternada
a) Circuito Resistivo c) Representação vetorial da
tensão e corrente alternada
6.2 Circuitoscontendo cargas indutivas
Quando se liga uma carga indutiva uma fonte de corrente alternada (CA),
aparecerá uma diferença entre a tensão e a corrente, ou seja a tensão e a corrente não mais
estarão em fase como no caso de circuitos puramente resistivos (como visto
anteriormente). Neste caso a corrente sofre um atraso no seu deslocamento, devido a ação
da auto-indução.
Essa diferença ou atraso é indicado em ângulo (graus).
Quando a carga é puramente indutiva a diferença em graus entre a corrente e a
tensão é de 900 em atraso. Logo a corrente está atrasada em relação a tensão em 1/4 do
período, e θ = +900.
Este conceito poderá ser melhor visualizado na figura abaixo.




Figura 12 - Diagrama de fases de um circuito contendo somente carga indutiva
6.3 Circuitos contendo somente cargas capacitivas
Quando se liga uma carga capacitiva a uma fonte de corrente alternada (CA),
ocorre um defasamento entre a tensão e a corrente no sentido oposto ao que ocorre em
circuitos indutivo em (CA). Ou seja, somente quando a tensão atinge seu valor nulo o
capacitor “se carrega” ao seu valor de tensão máximo.
A corrente em um circuito com presença de reatância capacitiva está adiantada em
relação a tensão em 900 ou 1/4 de periodo, θ = -900.
Este conceito poderá ser melhor visualizado na figura 13.




Figura 13 - Diagrama de fases de um circuito contendo somente capacitor
 VL, IL

 ---------------
b) Senoidal a) Circuito Indutivo c) Vetorial




 ------------------
 VC, IC




b) Senoidal a) Circuito Capacitivo c) Vetorial
6.4 Impedância (Z)
A impedância de um circuito elétrico é conceituada como sendo a oposição ao
deslocamento das cargas elétricas resultantes da ação da resistência, da reatância indutiva
e capacitiva existente no circuito.
Anteriormente verificamos que capacitores e indutores se comportam de maneira
diferente em relação a corrente alternada, ocorrendo diferença em relação a corrente e a
tensão (atraso ou adiantamento), a esta oposição à passagem de corrente elétrica
chamamos de reatância indutiva (bobina) ou reatância capacitiva (capacitores). A soma
vetorial em ângulo de 900 das reatâncias capacitivas com a indutância denomina-se
“Impedância (Z)”.
Assim temos:
Resistência - R
Reatância Indutiva – XL
Reatância Capacitiva – XC
Impedância - Z
A reatância capacitiva opõe-se a indutiva. Assim, a reatância total do circuito (X)
é dada pela diferença entre XL e XC (o maior destes valores determina se um circuito é
indutivo ou capacitivo).
Então:
X = XL – XC;
XC > XL, logo circuito capacitivo (predomínio de reatância capacitiva sobre a
indutiva); e
XL > XC, logo circuito indutivo (predomínio de reatância indutiva sobre a
capacitiva). Os valores da resistência, da reatância e da impedância podem ser
representados graficamente através de um triângulo retângulo.


Figura 14 - Representação gráfica da impedância (Z) de um circuito

Nota-se de acordo com a figura 14 que quanto maior o valor da reatância total (X),
maior será o valor da impedância total do circuito. Quando a reatância é nula (circuitos
puramente resistivos), o circuito não apresentará impedância, ou seja, se X = 0, o cós =
00 equivale a 1, consequentemente só ocorrerá no circuito a oposição ao deslocamento de
cargas resultante da resistência ôhmica de R. A impedância total do circuito poderá ser
obtida pela aplicação do Teorema de Pitágoras.
Onde:
 𝐳 = √(𝐑𝟐) + (𝐗𝟐)
6.5 Reatância Indutiva (XL)
Uma bobina oferece uma resistência maior a passagem de corrente alternada (CA)
do que ofereceria a passagem de corrente contínua (CC).
Z= Impedância
R= Resistência
X =Reatância Total
Isto ocorre devido a resistência ôhmica do material da bobina ser acrescido de um
valor de resistência chamado de reatância indutiva (XL).
Esta reatância indutiva ocorre devido a corrente alternada (CA), originar na bobina
uma tensão de autoindução que atua no sentido contrário da tensão de alimentação (fonte
de corrente alternada, CA).
A autoindução pode ter seus efeitos amplificados se dotarmos as bobinas de um
núcleo de ferro.
Exemplos de cargas indutivas: motores elétricos, transformadores, reatores,
bobinas, e etc...
O valor de reatância indutiva (XL), depende da frequência (f) da fonte de corrente
alternada (CA), e da indutância da bobina (L). Assim temos:
 𝐗𝑳 = 𝛚. 𝐋
Onde:
XL = reatância indutiva (Ω)
ω = 2.π.f (velocidade angular rad./s)
L = indutância (henry (H))
6.6 Reatância Capacitiva (XC)
Quando submetemos um capacitor invertido em um circuito alimentado por
corrente contínua (CC), verificamos que o mesmo não permite a circulação de corrente
contínua pelos seus terminais. Entretanto quando fazemos circular por este mesmo
circuito uma corrente alternada (CA), aparecerá uma corrente circulando pelos terminais
do capacitor.
Pode-se então afirmar que quanto maior o valor da capacitância do capacitor,
maior será a corrente alternada (CA) circulante pelos seus terminais, quando estes são
alimentados por corrente alternada.
Já quando se liga um capacitor a uma fonte de corrente contínua (CC) ele “se
carrega” instantaneamente atingindo o mesmo potencial da fonte.
Então a capacitância de um capacitor alimentado por corrente alternada (CA) dará
origem a uma corrente (I) que influirá sobre a resistência total deste circuito. Cada vez
que a polaridade da corrente alternada se inverte, o capacitor também sofre inversão de
carga, ficando nesse “vai e vem” permanentemente num circuito de corrente de carga.
Este efeito resistivo produzido por esta corrente oriunda do capacitor chamamos
de Reatância Capacitiva (XC). Assim temos:
𝐗𝑪 =
𝟏
𝛚.𝐂

Onde:
XC = reatância capacitiva (Ω)
C = capacitância (F)
ω = 2.π.f (velocidade angular rad/s)

7 Potência Aparente, ativa e reativa
O conceito físico de potência ativa, aparente e reativa pode ser definido como,
qualquer equipamento que transforma energia elétrica diretamente em outra forma de
energia útil, como exemplos podemos citar a energia térmica e a luminosa, sem a
necessidade de uma transformação em uma outra forma de energia intermediária,
podemos afirmar que este equipamento é um consumidor de energia ativa.
Qualquer equipamento que necessite de energia magnetizante como intermediária
na utilização de energia ativa, é um consumidor de energia ativa e reativa.
A energia reativa é uma energia trocada entre o gerador e o receptor, não sendo
propriamente consumida como energia ativa.
Potência Aparente
Chamamos de potência aparente (S), a soma vetorial da potência ativa com a
potência reativa. Em função dessa potência são dimensionados os equipamentos, como
transformadores, entre outros.
A potência aparente em corrente alternada é representada pelas seguintes
equações:
Circuito monofásico, S = U . I, unidade (VA);
Circuito trifásico, S = √𝟑 . U . I, unidade (VA).
Obs.: √3 ou 1,73, resultante da decomposição vetorial das três fazes, com tensões
de linha em módulos iguais e defazados 1200 entre si.
(VL = √3 . VF), onde VL (FF, fase-fase) e VF (FN, fase-neutro)
Potência Ativa
É a transformação da energia elétrica em qualquer forma energia útil, por exemplo
a luminosa e a térmica, sem a necessidade de uma transformação intermediária de energia.
Podemos afirmar que a potência Ativa (P) é a que realmente é transformada em
trabalho.
A potência ativa em corrente alternada é dada pelas seguintes equações:
Circuito monofásico, P = U . I . cos𝛉, unidade (W);
Circuito trifásico, P = √𝟑 . U . I . cos𝛉, unidade (W).
Esta é a potência indicada pelo wattímetro.
Cosθ é chamado de fator de potência (FP) e é expresso pela relação entre potência
ativa e a potência aparente.
 𝐜𝐨𝐬𝛉 = 𝐅𝐏 =
𝐏
𝐒

Onde:
Cosθ = fator de potência(adimensional)
P = Potência ativa (W)
S = Potência aparente (VA)
Potência Reativa
É a energia intermediária necessária para o equipamento entrar em funcionamento
e se manter funcionando. Essa energia, apesar de existir no circuito, não sofre
transformações, nem executa trabalho, sua finalidade é a de constituir o campo elétrico
nos capacitores e o circuito magnético nas bobinas.
Está presente em motores de indução, transformadores, máquinas de solda,
reatores de lâmpadas, etc...
Ela é indispensável para que esses equipamentos possam excitar o seu campo
magnético ou elétrico, tornando possível o uso da energia que realmente é transformada
em trabalho, a energia ativa (potência ativa) (P). A potência reativa é trocada entre o
gerador e a carga não sendo consumida efetivamente.
A potência reativa em corrente alternada é representada pelas seguintes equações:


Circuito monofásico, Q = U . I . sen𝛉, unidade (VAr);
Circuito trifásico, Q = √𝟑 . U . I . sen𝛉, unidade (VAr).
8 Triângulo das potências
Assim como já foi feito para representar a impedância (Z) de um circuito,
podemos pegar as três potências e construir um triângulo com seus valores, ou seja:
Este triângulo é chamado de “triângulo das potências”, onde o ângulo θ é o ângulo
do fator de potência (cosθ = FP).
Sendo assim podemos fazer uma representação gráfica das potências no chamado
triângulo das potências, representado na figura 15.


Figura 15 - Representação gráfica do triângulo das potências
Partindo do triângulo das potências e utilizando-se do teorema de Pitágoras, pode-
se obter as seguintes expressões:
𝐒𝟐 = 𝐏𝟐 + 𝐐𝟐 sen 𝛉 =
𝐐
𝐒
 Q = S . sen𝛉

S = √𝐐𝟐 + 𝐏𝟐 cos 𝛉 =
𝐏
𝐒
 S =
𝐏
𝐜𝐨𝐬 𝛉


Q = √𝐒𝟐 − 𝐏𝟐 Tg 𝛉 =
𝐐
𝐏
 S =
𝐐
𝐓𝐠 𝛉


P = √𝐐𝟐 − 𝐒𝟐 Fp = cos 𝛉
𝐏
𝐒

9 Fator de Potência
Se o ângulo θ é o ângulo de defasagem entre a tensão e a corrente de um circuito,
o fator de potência do mesmo circuito é definido como sendo:
Fp = cos 𝛉
Por este motivo, o ângulo θ é chamado ângulo do fator de potência.
Quando falamos que um equipamento tem característica indutiva, diz-se que o seu
fator de potência é indutivo ou em atraso pois neste caso a corrente está atrasada em
relação a tensão.
Já os equipamentos com características capacitivas, muito raramente encontrados
em instalações elétricas, pois o predomínio é de equipamentos indutivos e resistivos, tem
o fator de potência capacitivo ou em avanço, pois neste caso a corrente está adiantada em
relação a tensão.
Dispositivos puramente resistivos tem o fator de potência unitário, pois a corrente
está em fase com a tensão, sendo o ângulo θ igual a 0, cos 00 = 1, então FP = 1, ou seja:
P = U.I . cos 𝛉
P = U.I . 1
P = U.I
S = U.I
Então: S = P
Podemos fazer uma analogia entre um copo de chopp e o conceito de fator de
potência.
Observando a figura 16, veremos que num copo de chopp temos uma parte
ocupada só pelo líquido e outra ocupada só pela espuma.



Figura 16 - Analogia entre um copo de chopp e o conceito de fator de potência

Se quisermos aumentar a quantidade de líquido teremos que diminuir a quantidade
de espuma. Assim de maneira semelhante ao copo de chopp, a potência elétrica solicitada
por exemplo, por um motor de indução é composta de potência ativa (P) que corresponde
ao líquido, e de potência reativa (Q) que corresponde a espuma. A soma vetorial destas
potências resultará na potência aparente (S), ou seja, a soma do líquido mais a espuma.
Assim como o volume do copo é limitado, a capacidade em (VA) de um circuito
elétrico (fiação, transformadores, etc...) é limitada de tal forma que se quisermos aumentar
a potência ativa (P) em um circuito teremos que reduzir a potência reativa (Q) do mesmo.
Para representarmos a importância do (FP) em um dimensionamento de uma
instalação elétrica, vejamos o seguinte exemplo:

Qual a potência do transformador necessária para alimentar um motor de 10
kW com FP = cos 𝛉 = 0,50 e a corrente que circulará pelo circuito para a tensão de
220 Volts. Fazer os cálculos um FP = 0,92

1º caso, para FP = 0,50

 𝑺 =
𝑷
𝒄𝒐𝒔 𝜽
 𝑺 =
𝟏𝟎𝟎𝟎𝟎 𝑾
𝟎,𝟓𝟎
 𝑺 = 𝟐𝟎𝟎𝟎𝟎 𝑽𝑨 𝒐𝒖 𝟐𝟎 𝒌𝑽𝑨

𝑰 =
𝟐𝟎𝟎𝟎𝟎 𝑽𝑨
𝟐𝟐𝟎 𝑽
 𝑰 = 𝟗𝟎, 𝟗𝟏 𝑨


2º caso, para FP = 0,92

 𝑺 =
𝑷
𝒄𝒐𝒔 𝜽
 𝑺 =
𝟏𝟎𝟎𝟎𝟎 𝑾
𝟎,𝟗𝟐
 𝑺 = 𝟏𝟎𝟖𝟕𝟎 𝑽𝑨 𝒐𝒖 𝟏𝟎, 𝟗 𝒌𝑽𝑨

𝑰 =
𝟏𝟎𝟖𝟕𝟎 𝑽𝑨
𝟐𝟐𝟎 𝑽
 𝑰 = 𝟒𝟗, 𝟒𝟏 𝑨

Pelo exemplo nota-se que quanto menor o fator de potência (FP), maiores serão
os custos de uma instalação e maior será o consumo dos equipamentos em relação a
equipamentos com (FP) fator de potência maiores. Observe que para uma mesma potência
ativa (10 KW) a corrente consumida quase que dobrou devido apenas a variação nos
valores de potência (FP). É importante salientar que as companhias de distribuição de
energia elétrica, cobram um ajuste sobre o FP, quando o mesmo é inferior a 0,92.
As causas mais comuns de baixo FP são:
- Nível de tensão elevado;
- Motores operando em vazio;
- Motores superdimensionados;
- Grandes transformadores usados para alimentar durante longos períodos,
pequenas cargas;
- Transformadores ligados em vazio por longo período;
- Uso excessivo de lâmpadas de descarga, fluorescente, vapor de mercúrio, etc...,
com reatores de baixo fator de potência, sem a necessária correção do Fp.
9.1 Correção do Fator de Potência
Já vimos anteriormente que um baixo FP pode causar uma sobretaxação no valor
da tarifa, por este motivo, muitas vezes é vantajosa a correção do FP. Existem
basicamente duas maneiras de corrigir o baixo fator de potência (FP):
1º Aumentar a potência ativa (P), mantendo a potência reativa (Q)
constante.
Se inicialmente uma carga possui potências Pi, Qi e Si, o acréscimo de carga
puramente resistiva, (P) potência ativa, promoverá a diminuição do ângulo θ e
consequentemente o aumento do Fp, figura 17.

Figura 17 - Correção do FP pela inserção de carga resistiva
Como pode-se visualizar, como a nova carga é puramente resistiva, não haverá
alteração na potência reativa do sistema, isto, é Qi = Qf.
Observe o seguinte exemplo.

Uma instalação consome 5 kW a um FP = 0,75 em atraso, alimentado por
uma tensão de 220V monofásico. Determinar:
a) qual a corrente e a potência aparente total nesta situação?

Pi = 5 kW; FPi = 0,75 atraso; U = 220V

𝑺𝒊 =
𝑷𝒊
𝑭𝑷𝒊
 𝑺𝒊 =
𝟓 𝒌𝑾
𝟎,𝟕𝟓
 𝑺𝒊 = 𝟔, 𝟔𝟕 𝒌𝑽𝑨

 𝑸𝒊 = √𝑺𝟐 − 𝑷𝟐 𝑸𝒊 = √(𝟔, 𝟔𝟕)𝟐 – (𝟓)𝟐 Qi = 4,41 kVAr ind

𝑰 =
𝑺𝒊
𝑼


I =
𝟔,𝟔𝟕 𝒌𝑽𝑨
𝟐𝟐𝟎 𝑽
 𝑰 = 𝟑𝟎, 𝟑𝟐 𝑨

b) quantos kW resistivos serão necessários para que o FP seja de 0,92 em
atraso?
Para FP = 0,92 em atraso, usar Qf = cos-1 𝜽, logo: Qf = cos-10,92= 23,070

Sendo Qf=QI= 4,41 kVAr, então:

 𝑷𝒇 =
𝑸𝒇
𝑻𝒈𝑸𝒇
 𝑷𝒇 =
𝟒,𝟒𝟏𝑲𝑽𝑨𝒓
𝑻𝒈𝟐𝟑,𝟎𝟕𝟎 𝑷𝒇 =
𝟒,𝟒𝟏𝑲𝑽𝑨𝒓
𝟎,𝟒𝟐𝟓𝟗
 = 10,35KW

Portanto: PR = Pf –Pi = 10,35 kW – 5 kW = 5,35kW

c) qual a corrente e a potência aparente total após a correção do FP
original.

 𝑺𝒇 = √𝑷𝒇𝟐 + 𝑸𝒇𝟐 𝑺𝒇 = √(𝟏𝟎, 𝟑𝟓)𝟐 + (𝟒, 𝟒𝟏)𝟐 Sf =11,25kVA

𝑰 =
𝑺𝒇
𝑼
 𝑰 =
𝟏𝟏,𝟐𝟓 𝒌𝑽𝑨
𝟐𝟐𝟎 𝑽
 I = 51,14 A

De imediato verifica-se que esta forma de correção traz um grande problema,
melhora o fator de potência, porém aumenta o consumo e também a corrente solicitada
da rede elétrica, acarretando aumento no diâmetro de condutores (bitola), potência de
transformadores e dispositivos de proteção. Devido a estes fatores, esta forma de correção
é pouco utilizada.
2º Diminuir a potência reativa, mantendo a potência ativa.
A maioria das cargas encontradas em instalaçõestem característica indutiva:
motores de indução, máquinas de solda iluminação fluorescente, etc... pode-se então
reduzir a potência reativa total introduzindo-se capacitores em paralelo com estas cargas.
Embora saibamos que todos os capacitores apresentam perdas, sua potência ativa pode
ser desprezada de forma que a potência ativa da instalação permaneça inalterada ou seja
Pi = Pf, como pode ser observado na figura 18.


Figura 18 - Correção do FP pela inserção de capacitor

Exemplo: Refazer o mesmo problema do exemplo anterior, utilizando a
correção através de capacitores específicos, inserção de carga reativa capacitiva
kVAr.

a) qual a corrente e a potência aparente total nesta situação?

Pi = 5 kW; FPi = 0,75 atraso; U = 220 V;

Si = 6,67 kVA; Qi = 4,41 kVA indutivo; Ii = 30,32 A

b) quantos kVAr capacitivos serão necessários para que o FP seja de 0,92 em
atraso?
Pf = Pi = 5 kW

Para FP = 0,92 em atraso, usar Qf = cos-1 𝜽, logo: Qf = cos-10,92= 23,070

Qf = Pf . TgQf Qf = 5 kW . 0,4259 Qf = 2,13 kVAr indutivo

Qc = Qi – Qf Qc = 4,41 – 2,13 Qc = 2,28 kVAr capacitivo

c) qual a corrente e a potência aparente total após a correção do FP original.


𝑺𝒇 = √𝑷𝒇𝟐 + 𝑸𝒇𝟐 𝑺𝒇 = √(𝟓)𝟐 + (𝟐, 𝟏𝟑)𝟐 Sf = 5,43 kVA

𝑰 =
𝑺𝒇
𝑼
 𝑰 =
𝟓,𝟒𝟑 𝒌𝑽𝑨
𝟐𝟐𝟎 𝑽
 I = 24,07 A

Observa-se que esta forma de correção é mais adequada, pois além de melhorar o
FP, diminui a corrente e a potência aparente exigida pela carga, o que proporciona maior
folga ao dispositivo alimentador (transformador). Esses cálculos também podem serem
feitos com uso de tabelas.
10 Circuitos contendo Resistores, Capacitores e Indutores (RLC)
Anteriormente analisamos circuitos contendo resistores, capacitores e indutores
isoladamente. Na prática isto é muito difícil de ocorrer, a não ser em circuitos puramente
resistivos ou indutivos, já circuitos puramente capacitivos são raros de se encontrar,
embora possamos dizer “mas e os bancos de capacitores ou capacitor isolado usado para
correção do fator de potência (FP)?”, neste caso os capacitores estão inseridos no circuito
em paralelo com a carga indutiva não sendo então um circuito puramente capacitivo.
Diante do exposto é mais provável que venhamos a encontrar circuitos onde
ocorram uma combinação dos mesmos. A combinação de resistores, capacitores e
indutores num único circuito leva a sua resolução a complicações, principalmente quando
tentamos solucionar por funções “seno e cosseno”. Um modo bastante simples de
solucionar estes circuitos é somarmos geometricamente os valores individuais das cargas
ôhmicas, indutivas e capacitivas levando em consideração o defasamento angular
resultante. Abaixo descrevemos alguns exemplos de solução de circuitos elétricos
contendo resistores, indutores e capacitores.
a) Exemplo de circuito em (CA) com resistência pura.
Um chuveiro elétrico consome 10A quando alimentado por uma tensão de 220V
em corrente alternada. Determine sua PRMS.

P = U . I P = 220 . 10 P = 2200 W
ou

 𝑹 =
𝑼
𝑰
 𝑹 =
𝟐𝟐𝟎
𝟏𝟎
 R = 22 Ω

P = R . I2 P = 22 . (10)2 P = 2200 W
b) Exemplo de circuito em (CA) com indutância pura.
Determine a corrente (I) que circulará no circuito da figura 19, sendo L = 0,04 H,
V = 220V e f = 60 HZ.

Figura 19 - Circuito indutivo

𝑿𝑳 = 𝝎. 𝑳 𝑿𝑳 = 𝟐. 𝝅. 𝒇. 𝑳 𝑿𝑳 = 𝟐. 𝝅. 𝟔𝟎. 𝟎, 𝟎𝟒 𝑿𝑳 = 15,08 Ω

 𝑰 =
𝑼𝑳
𝑿𝑳
 𝑰 =
𝟐𝟐𝟎 𝑽
𝟏𝟓,𝟎𝟖 Ω
 I = 14,59 A
c) Exemplo de circuito em (CA) com capacitância pura.
Um circuito alimentado por corrente alternada (CA) possui um capacitor de 5μF,
alimentado por uma tensão de 220 V e frequência da rede igual a 60 Hz. Determine a
corrente que irá circular por este circuito.
𝑿𝑪 =
𝟏
𝝎.𝑪
 𝑿𝑪 =
𝟏
𝟐.𝝅.𝒇.𝑪
 𝑿𝑪 =
𝟏
𝟐.𝝅.𝟔𝟎.𝟓𝒙𝟏𝟎−𝟔 𝑿𝑪 = 529,10 Ω

𝑰 =
𝑼𝑪
𝑿𝑪
 𝑰 =
𝟐𝟐𝟎 𝑳
𝑿𝑪
 𝑰 =
𝟐𝟐𝟎 𝑽
𝟓𝟐𝟗,𝟏𝟎 Ω
 I = 0,42 A
d) Exemplos de circuitos em Corrente Alternada (CA) composto por
associação de Resistores (R), Indutores (L) e Capacitores (C) associados em série.
 Estes circuitos também são chamados de circuitos RLC.
Exemplo: Um circuito alimentado por uma tensão de 220V (RMS) em corrente
alternada com frequência de 60 Hz é composto por uma resistência de valor de 8 Ω ligada
em série com uma bobina de indutância de 500mH que está ligada em série com um
capacitor de 50 μF, Figura 20. Determine a impedância (Z) deste circuito e a corrente
circulante por este. Esboce o diagrama fasorial de impedância do circuito e as tensões nos
terminais de R, L e C e também a potência dissipada por este circuito juntamente com o
esboço do diagrama fasorial de tensão neste circuito RLC.


Fig 20 - Circuito RLC série

Solução:

F = 60 Hz; L = 500 mH (0,5 H; C = 50 μF(50 x 10-6F); R = 8 Ω; ω = 2.π.f

Cálculo das reatâncias capacitivas e indutivas XC e XL respectivamente.

𝑿𝑪 =
𝟏
𝝎.𝑪
 𝑿𝑪 =
𝟏
𝟑𝟕𝟕.𝟓𝟎𝒙𝟏𝟎−𝟔 𝑿𝑪= 53,05 Ω

𝑿𝑳 = 𝝎. 𝑳 𝑿𝑳 = 𝟐. 𝝅. 𝒇. 𝑳 𝑿𝑳 = 𝟑𝟕𝟕. 𝟎, 𝟓 𝑿𝑳= 188,5 Ω

Cálculo da impedância (Z) do circuito RLC série.

 𝒁 = √𝐑𝟐 + (𝑿𝑳– 𝑿𝑪)𝟐
 𝒁 = √𝟖𝟐 + (𝟏𝟖𝟖, 𝟓 – 𝟓𝟑, 𝟎𝟓)𝟐

Z = 135,68 Ω

Cálculo do ângulo 𝛉 do circuito RLC série

 𝒄𝒐𝒔 𝜽 =
𝑹
𝒁


 𝒄𝒐𝒔 𝜽 =
𝟖Ω
𝟏𝟑𝟓,𝟔𝟖 Ω


 𝒄𝒐𝒔 𝜽 = 𝟎, 𝟎𝟓𝟖𝟗

 cos-1 = 86,620

Esboço do diagrama fasorial de impedância (Z) do circuito RLC.

Figura 21 - Diagrama fasorial de impedância

Cálculo da corrente (I)

𝑰 =
𝑼
𝒁
 𝑰 =
𝟐𝟐𝟎 𝑽
𝟏𝟑𝟓,𝟔𝟖 Ω
 I = 1,62 A

-82,620 em atraso, pois se trata de circuito indutivo (com predominância de
reatância indutiva)

I = 1,62 A (-82,620)

Cálculo das tensões nos terminais da resistência (R), da bobina (L) e do
capacitor (C).

𝑼𝑹= R . I 𝑼𝑹= 8 Ω . 1,62 A 𝑼𝑹= 12,96 V

(em fase com I) circuito resistivo, tensão em fase com a corrente.

𝑼𝑹= 12,96 V

𝑼𝑳= XL . I

𝑼𝑳= 185,5 Ω . 1,62 A 𝑼𝑳= 305,37 V

(adiantada 900 em relação à corrente (I)) circuito indutivo

𝑼𝑳= 305,37 V (900)

𝑼𝑪= 𝑿𝑪. I

𝑼𝑪= 53,05 Ω . 1,62 A 𝑼𝑪= 85,94 V

(atrasada -900 em relação à corrente (I)) circuito capacitivo

𝑼𝑪= 85,94 V (-900)

Cálculo da tensão eficaz (RMS) do circuito

 𝑼 = √𝑹𝟐 + (𝑽𝑳 – 𝑽𝑪)𝟐

 U= √(𝟏𝟐, 𝟗𝟔)𝟐 + (𝟑𝟎𝟓, 𝟑𝟕 – 𝟖𝟓, 𝟗𝟒)𝟐

URMS = 220 V

Cálculo do ângulo do circuito RLC série utilizando os valores de tensão

 𝒄𝒐𝒔 𝜽 =
𝑼𝑹
𝑼


 𝒄𝒐𝒔 𝜽 =
𝟏𝟐,𝟗𝟔 𝑽
𝟐𝟐𝟎 𝑽


 𝒄𝒐𝒔 𝜽 = 𝟎, 𝟎𝟓𝟖𝟗

cos-1 = 86,620

Cálculo da potência dissipada no circuito RLC

P = R . I2

P = 8 . (1,62)2 P = 20,99 W

ou

P = U . I . 𝒄𝒐𝒔 𝜽

 P = 220 . 1,62 . 0,0589 P = 20,99 W




Esboço do diagrama fasorial de tensão (V) do circuito RLC


Figura 22 - Diagrama fasorial de tensão (V)
e) Exemplos de circuitos RLC, associados em paralelo.
Exemplo: Um circuito alimentado por uma tensão de 440 V (RMS) em corrente
alternada e frequência da rede de 60 Hz, composto por uma resistência (R) de valor de 8
Ω, ligada em paralelo com uma bobina com reatância indutiva (XL) de valor 10 Ω, que
se encontra conectada em paralelo com um capacitor que apresenta um valor de
reatância capacitiva (XC) de 20 Ω, conforme figura 23.
Determine a corrente circulante em R, em L e em C, a corrente total circulante
pelo circuito. O valor da indutância (L) em Henry (H) e o valor da capacitância (C) em
µF. Determine a potência ativa do circuito e asua impedância total (Z) e esboce o
diagrama fasorial de corrente e impedância.


Figura 23 - Circuito RLC paralelo

Cálculo da corrente circulante em R, L e C.

 𝑰𝑹 =
𝑼
𝑹
 𝑰𝑹 =
𝟒𝟒𝟎 𝑽
𝟖 Ω


IR = 55 A

circuito puramente resistivo, I em fase com U
IR = 55 A (00)
𝑰𝑳 =
𝑼
𝑿𝑳
 𝑰𝑳 =
𝟒𝟒𝟎 𝑽
𝟏𝟎 Ω


IL = 44 A

circuito indutivo atrasado 900 à corrente (I) em relação a tensão (U)
I L= 44 A (-900)

𝑰𝑪 =
𝑼
𝑿𝑪
 𝑰𝑪 =
𝟒𝟒𝟎 𝑽
𝟐𝟎 Ω


IC = 22 A

circuito capacitivo adiantado 900 à corrente (I) em relação a tensão (U)
I C = 22 A (+900)

Cálculo da corrente total circulante pelo circuito It.

𝑰𝒕 = √𝑰𝑹𝟐 + (𝑰𝑳 – 𝑰𝑪)𝟐 𝑰𝒕 = √(𝟓𝟓)𝟐 + (𝟒𝟒 – 𝟐𝟐)𝟐

It = 59,237 A

Cálculo do ângulo θ do circuito RCL paralelo utilizando os valores de
corrente.
cos θ =
𝑰𝑹
𝑰𝒕
 cos θ =
𝟓𝟓 𝑨
𝟓𝟗,𝟐𝟑𝟕 𝑨
 cos θ = 0,9285

cos-1 = 21,800


Cálculo da potência dissipada no circuito RLC paralelo.

P = U . I . cos θ P = 440 . 59,237 . 0,9285 P = 24200 W
ou
P = R . IR2 *atenção, I de R, não o I total*

P = 8 . (55)2 P = 24200 W

Cálculo dos valores de indutância e de capacitância do circuito RLC
paralelo.

𝑿𝑳= ω . L L =
𝑿𝑳
𝝎
 L =
𝟏𝟎 Ω
𝟐𝝅𝒇


L =
𝟏𝟎 Ω
𝟐𝝅𝟔𝟎
 L =
𝟏𝟎
𝟑𝟕𝟕
 L = 0,0265 H ou L = 26,5 mH


𝑿𝑪=
𝟏
𝝎 . 𝑪
 C =
𝟏
𝝎 . 𝑿𝑪
 C =
𝟏
𝟑𝟕𝟕 . 𝟐𝟎


C =
𝟏
𝟕𝟓𝟒𝟎
 C =0,000132F ou C = 132 μF
Esboço do diagrama fasorial de corrente (I) do circuito RLC em paralelo.



Figura 24 - Diagrama fasorial de corrente (I)

Cálculo da impedância (Z) do circuito RLC paralelo.


𝟏
𝒁
 = √ 𝟏
𝑹𝟐 + (
𝟏
𝑿𝑪
 −
𝟏
𝑿𝑳
)
𝟐



𝟏
𝒁
 = √ 𝟏
(𝟖)𝟐 + (
𝟏
𝟐𝟎
 −
𝟏
𝟏𝟎
)
𝟐



𝟏
𝒁
 = √
𝟏
𝟔𝟒
 + 𝟎, 𝟎𝟎𝟐𝟓


𝟏
𝒁
 = 𝟎, 𝟏𝟑𝟓

 Z =
𝟏
𝟎,𝟏𝟑𝟒𝟔𝟑


Z = 𝟕, 𝟒𝟐𝟕𝟖 Ω

Esboço do diagrama fasorial de impedância (Z) do circuto RLC em
paralelo.


Figura 25 - Diagrama fasorial de impedância (Z)



Cálculo da tensão eficaz (RMS) do circuito RLC em paralelo.

U = Z . IT U = 7,4278 Ω . 59,237 A U(RMS) = 440 V

Cálculo do ângulo θ do circuito RLC paralelo utilizando os valores de
impedância.

cos θ =
𝒁
𝑹
 cos θ =
𝟕,𝟒𝟐𝟕𝟖 Ω
𝟖 Ω
 cos θ = 0,9285

cos-1 = 21,800
11 Considerações Finais
Um dispositivo resistivo, como por exemplo um resistor, é aquele que resiste a
passagem da corrente, mantendo seu valor ôhmico constante tanto para a corrente
contínua como para a corrente alternada.
Um dispositivo reativo, ou seja, por exemplo um capacitor ou indutor, reagem as
variações de corrente, sendo que seu valor ôhmico muda conforme a velocidade de
variação da corrente que neles se aplicam.
Essa reação as variações de corrente são denominadas reatância capacitiva ou
reatância indutiva, cujas unidades de medida é o ohm (Ω) e dependem da frequência (Hz).
No indutor, a reatância (XL) é diretamente proporcional a frequência e a indutância
(XL = ω . L) onde ω = 2πf.
No capacitor, a reatância (XC) é inversamente proporcional à frequência e à
capacitância (XC=
1
ω.c
 ) onde ω = 2πf.
No indutor a tensão adianta 900 em relação à corrente, já no capacitor a tensão
atrasa 900 em relação à corrente quando são alimentados por um gerador de corrente
alternada (CA).
As suas reatâncias possuem fases contrárias, a reatância indutiva aumenta com a
frequência enquanto a reatância capacitiva diminui com o aumento da frequência.
É em razão desses motivos citados anteriormente que podemos dizer que o indutor
e o capacitor possuem comportamentos “duais”, ou seja, essa dualidade é responsável
pela enorme quantidade de aplicações dos indutores e capacitores.
Nos circuitos RLC série a reatância predominante é a de maior valor, ou seja, XL
> XC = circuito indutivo, XC > XL = circuito capacitivo e XL = XC circuito resistivo =
(ressonância) = circuito resistivo. A impedância (Z) do circuito é a soma complexa da
resistência (R) com as reatâncias indutivas e capacitivas, onde se obtém a equação:
𝒁 = √𝑹𝟐 + (𝑿𝑳 – 𝑿𝑪)𝟐.
A tensão (U) no gerador de um circuito RLC série em corrente alternada (CA), é
a soma complexa das tensões da resistência (R) com as tensões nas reatâncias XL e XC,
onde pode-se obter a equação: 𝑼 = √ 𝑽𝑹
𝟐 + (𝑽𝑳– 𝑽𝑪)𝟐 .
Nos circuitos RLC paralelo a reatância predominante é a de menor valor, ou seja,
XL > XC circuito capacitivo, XC > XL = circuito indutivo e XL = XC = (ressonância) =
circuito resistivo. A impedância (Z) do circuito é a soma complexa do inverso da
resistência (R) com o inverso das reatâncias indutivas (XL), onde se obtém a equação:

𝟏
𝒁
= √
𝟏
𝑹𝟐 + (
𝟏
𝑿𝑪
 −
𝟏
𝑿𝑳
)𝟐 .
A corrente (I) no gerador de um circuito RLC paralelo ligado em corrente
alternada (CA), é a soma complexa das correntes na resistência (R) e nas reatâncias XL e
XC, onde obtemos equação: 𝐈 = √ 𝐈𝐑
𝟐 + (𝐈𝐋 – 𝐈𝐂)𝟐.
O ângulo θ de defasagem em um circuito RLC em série pode ser calculado pelas
equações: 𝒄𝒐𝒔 𝜽 =
𝑹
𝒁
 ou 𝒄𝒐𝒔 𝜽 =
𝑼𝑹
𝑼
 .
Para circuitos RLC em paralelo o ângulo de defasagem θ pode ser calculado pelas
equações: 𝒄𝒐𝒔 𝜽 =
𝑰𝑹
𝑰
 ou 𝒄𝒐𝒔 𝜽 =
𝒁
𝑹
 .

12 Referências Bibliográficas
Circuitos Elétricos, Corrente Contínua e Corrente Alternada, Otávio Markus,
Editora Érica. São Paulo: 2004, 9ª Edição
Circuitos Eletrônicos: Fundamentos e aplicações, Mike Tooly, Rio de Janeiro:
Elsevier 3ª Edição, 2007
Instalações Elétricas, Hélcio Creder, Rio de Janeiro: LTC 15ª Edição, 2007
Eletricidade e Eletrônica Básica, Almir Wirth Lima Júnior, Rio de Janeiro: Alta
Books 3ª Edição, 2009
Eletrotécnica Geral, Eurico Guimarães de Castro Neves, Pelotas: Editora
Universitária/UFPEL, 2ª Edição, 2004
Acionamentos Elétricos, Claiton Moro Franchi, São Paulo: Editora Érica 4ª
Edição, 2008
Eletrônica Aplicada, Eduardo Cesar Alves Cruz e Salomão Choueri Júnior, São
Paulo: Editora Érica 2ª Edição, 2008
Manual Básico de Motores Elétricos, Raul Perugallo Torreira, Rio de Janeiro:
Antena Edições Técnicas 3ª Edição, 1990
