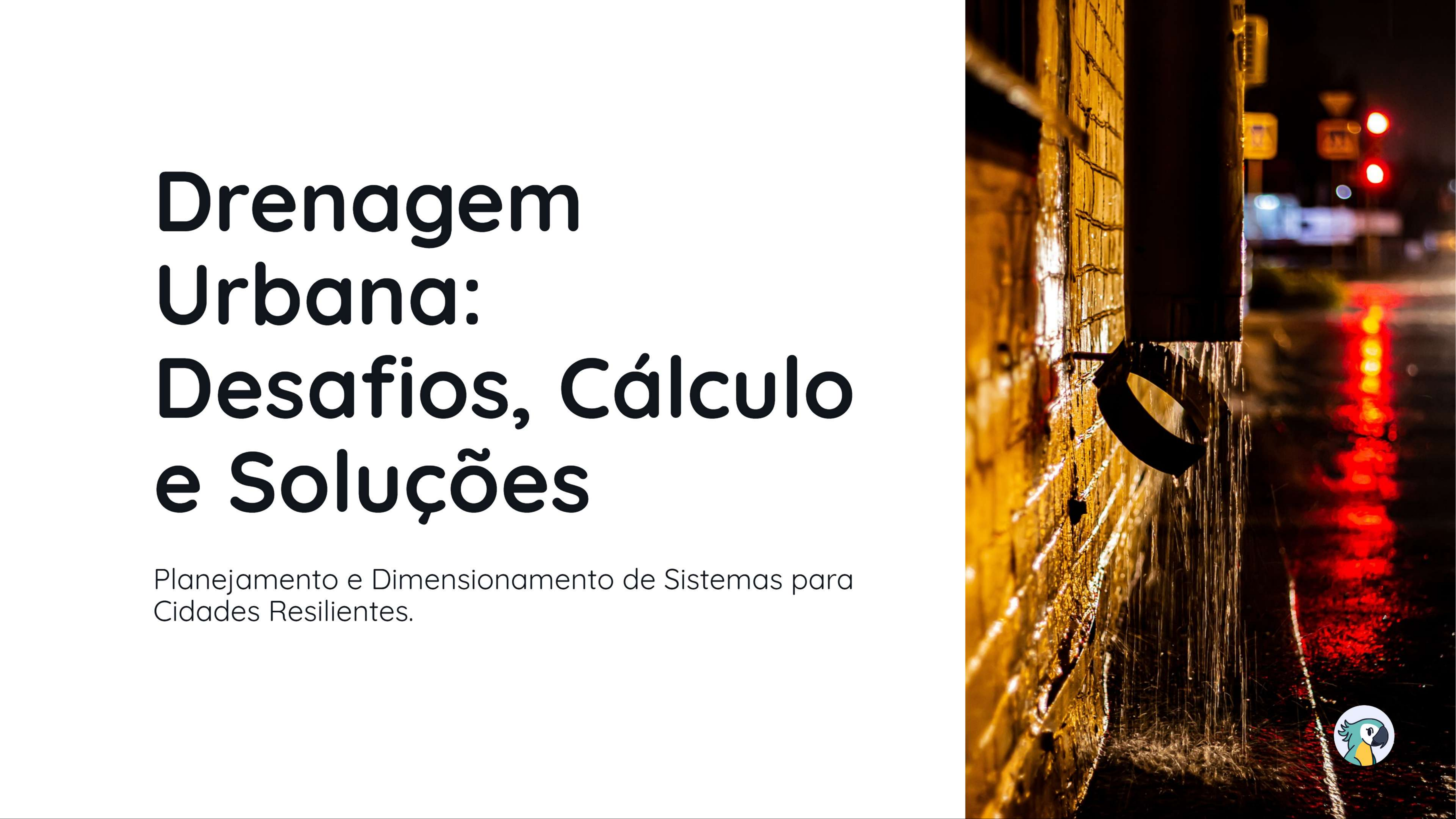

Drenagem Urbana: Desafios, Cálculo e Soluções Planejamento e Dimensionamento de Sistemas para Cidades Resilientes.Sumário Desafios da drenagem e ciclo hídrico urbano Micro e macrodrenagem: conceitos e escalas Método Racional: fundamentos e parâmetros de cálculo Sistemas de captação e transporte de água Ineficiência, impactos e futuro da drenagemDesafios da Drenagem Urbana A drenagem urbana é um sistema complexo essencial para O saneamento e a segurança das cidades. crescimento desordenado e a impermeabilização do solo alteram O ciclo hidrológico, aumentando drasticamente escoamento superficial (runoff). Sistema de drenagem de Lothal: engenharia urbana antiga avançada.Urbanização e Ciclo Hídrico A urbanização modifica drasticamente O ciclo hidrológico natural, alterando O balanço hídrico. Característica Ambiente Natural Ambiente Urbano Infiltração Alta (80 90%) Baixa (10 - 30%) Escoamento Superficial Baixo (10 20%) Alto (70 90%) Evapotranspiração Significativa Reduzida Picos de Cheia Amortecidos, tardios Elevados, instantâneosMicrodrenagem Urbana Macrodrenagem Urbana Abrange elementos como sarjetas e Engloba rios canalizados e bacias de galerias pluviais. Dimensionada para detenção. Projetada para eventos eventos frequentes, com período de retorno extremos, com período de retorno de 25 a de 2 a 10 anos. Foca na coleta e 100 anos. Gerencia grandes volumes de direcionamento inicial da água. escoamento superficial.Método Racional Q C.i.A = 360 Q: Vazão de pico (m³/s). C: Coeficiente de escoamento superficial. i: Intensidade da chuva (mm/h). A: Área de contribuição (ha).Coeficiente de Escoamento (C): Fundamentos coeficiente 'C' representa a fração da chuva que efetivamente se torna escoamento superficial. Sua variabilidade (0 a 1) depende criticamente do tipo de solo e da ocupação do solo em uma dada área. Superfícies impermeáveis, como asfalto e coberturas, registram 'C' entre 0,70 e 0,95, indicando alta taxa de escoamento. Superfícies permeáveis, como gramados e parques, possuem 'C' entre 0,05 e 0,25, facilitando a Ruas urbanas inundadas: alto coeficiente de escoamento infiltração. (C). Para bacias heterogêneas, é calculado via média ponderada pelas áreas: = ΣAₙValores Típicos do Coeficiente Considere estes valores para projetos de engenharia em áreas urbanas brasileiras. Uso do Solo (Mín.) (Máx.) Centro comercial denso 0.70 0.95 Áreas residenciais (lotes pequenos) 0.50 0.70 Áreas residenciais (lotes grandes) 0.30 0.50 Parques e cemitérios 0.10 0.25 Pavimento asfáltico 0.85 0.95Intensidade da Chuva (i) i = (t+b)c K, a,b, C: Parâmetros locais estatísticos. TR: Período de Retorno em anos. t: Duração da chuva (minutos). Duração: Igual ao Tempo de Concentração (tc).Tempo de Concentração (tc) 0,385 L³ tc = 57 H L: Comprimento do talvegue principal (km). H: Desnível entre ponto mais remoto e seção. Define duração crítica para contribuição total. Essencial para dimensionamento de drenagem.Área de Contribuição (A) Delimitação: Este processo fundamental para Método Racional pode ser efetuado utilizando-se plantas topográficas detalhadas Modelos Digitais de Elevação (MDE). Divisores de Águas: Em contextos urbanos, a linha natural que separa bacias pode ser significativamente alterada por infraestruturas como ruas, guias e sistemas de drenagem preexistentes, criando divisores artificiais. Unidade: Para a aplicação do método racional padrão, que emprega O fator de conversão 360, é mandatório Mapas topográficos ajudam a delimitar áreas de que a área de contribuição seja expressa em hectares contribuição e divisores de águas. (ha).Bueiros e Sarjetas: Componentes Essenciais da Drenagem Urbana As sarjetas são projetadas para conduzir lateralmente a água pluvial nas vias até os pontos de captação, configurando a coleta primária do escoamento superficial. A capacidade de transporte é limitada pela altura da guia e pela largura do espraiamento da lâmina d'água, um fator crítico para a segurança do tráfego. As bocas de lobo devem ser estrategicamente localizadas em pontos baixos e antes de cruzamentos, evitando O acúmulo de água em passagens de pedestres. Sarjetas coletam água pluvial, essencial para a drenagem urbana noturna.Galerias Pluviais: Condutos Subterrâneos Geometria e Seções Estrutura da Rede As galerias frequentemente A rede é interligada por poços de utilizam seções circulares (tubos visita (PVs), que são cruciais para de concreto) celulares a inspeção, manutenção e para (quadradas/retangulares) para permitir mudanças de direção no transporte eficiente da água. A fluxo. Isso garante a escolha depende das condições operacionalidade do sistema. do projeto e do volume de escoamento.Galerias Pluviais: Condutos Subterrâneos Fp2 Fp1 Regime de Escoamento Projetadas como condutos livres (escoamento com superfície livre), as galerias evitam a operação sob pressão. Isso previne danos estruturais, refluxos indesejados e garante a segurança do sistema.Fórmula de Manning = V: Velocidade média do fluxo. n: Coeficiente de rugosidade. Rh: Raio hidráulico do conduto. S: Declividade longitudinal da galeria.Limites de Projeto Velocidade Mínima em Galerias A velocidade mínima de escoamento deve ser entre 0,60 m/s e 0,75 m/s. Este limite é crucial para a autolimpeza da galeria, prevenindo O acúmulo de sedimentos e obstruções. Velocidade Máxima A velocidade máxima é restrita a 4,5 m/s 5,0 m/s. Esse teto evita a erosão das paredes internas da galeria e minimiza a energia cinética excessiva no ponto de deságue. Recobrimento Mínimo É essencial um recobrimento mínimo sobre a tubulação, geralmente de 1,0 m de profundidade. Isso garante que a galeria suporte adequadamente as cargas de tráfego e outras pressões externas.Fluxo de Trabalho: Dimensionamento de Redes de Drenagem 1 2 3 4 Delimitação e Cálculo do Tempo Determinação da Cálculo da Vazão Caracterização de Concentração Intensidade de Projeto Determine a área (A) de Estime tempo de Aplique valor de tc na Calcule a vazão de projeto contribuição e concentração inicial (tc), equação IDF (Intensidade- (Q) utilizando Método coeficiente de tempo de entrada, para Duração-Frequência) Racional, fundamental escoamento (C) do a bacia. característica da região, para dimensionamento. trecho em análise. considerando Tempo de Retorno (TR) selecionado para projeto.Fluxo de Trabalho: Dimensionamento de Redes de Drenagem 5 6 Hidráulico Verificações Finais Arbitre um diâmetro e declividade para a tubulação, Cheque se as velocidades de escoamento estão dentro verificando sua capacidade de vazão por meio da dos limites mínimos e máximos permitidos pelas normas equação de Manning (espera-se Q capacidade > técnicas aplicáveis.Ineficiência e Alagamentos A subestimação do Coeficiente ocorre quando projetos consideram áreas verdes que, posteriormente, são impermeabilizadas, alterando O regime de escoamento. A obstrução por lixo e sedimentos reduz a seção transversal das galerias, incrementando a rugosidade (n) e comprometendo a capacidade de vazão. A urbanização à montante frequentemente resulta em um aumento significativo da vazão de pico, excedendo a capacidade de dimensionamento do sistema à jusante. A consequência social desses eventos inclui a Alagamentos em São Paulo: consequência social da interrupção crítica do tráfego, perdas materiais urbanização e ineficiência da drenagem. substanciais e sérios riscos à segurança e à vida dos cidadãos.Exercício Resolvido Calcule a vazão de pico (Qp) para uma pequena bacia urbana utilizando Método Racional, considerando seguintes dados: Área (A) = 15 hectares, Coeficiente de Escoamento (C) = 0,70 (para área residencial) e Intensidade de Chuva (i) = 120 mm/h. Expresse resultado em metros cúbicos por segundo ( m³/s).Exercício Resolvido Apresentar a fórmula do Método Racional: Utilizaremos a fórmula = onde é a 1 vazão de pico, C é coeficiente de escoamento, I é a intensidade da chuva e A é a área da bacia. Converter a Área (A) para metros quadrados: A área é dada em hectares, portanto, 15 hectares 2 precisam ser convertidos para m² (1 ha = 10.000 Assim, A = 15 ha X 10.000 m²/ha = 150.000 m². Converter a Intensidade de Chuva (i) para metros por segundo: A intensidade é dada em mm/h, 3 necessitando conversão para m/s para compatibilidade dimensional. Para isso, 120 mm/h = 120 X 10⁻³ m = 120x10⁻³ 3600 m/s = 3600 0.12 m/s ≈ 0.00003333 m/s. 3600 SExercício Resolvido 4 Aplicar a fórmula do Método Racional: Substituímos valores convertidos na equação = I Logo, = 0,70 X 0.00003333 m/s X 150.000 m². Calcular valor final da vazão de pico: Realizamos a multiplicação para obter ≈ 3.50 m³/s, 5 que é a vazão de pico estimada para a bacia urbana em questão.Exercício Resolvido Dada uma galeria pluvial circular com Diâmetro (D) de 0,60 m, uma declividade (S) de 0,01 m/m (1%), e um coeficiente de Manning (n) de 0,013, considerando O escoamento à seção plena, qual a velocidade e a vazão máxima que esta tubulação pode suportar?Exercício Resolvido Calcular raio hidráulico para uma seção plena, que é a metade do raio do tubo. Para um 1 tubo circular, raio hidráulico à seção plena é = D/4. Substituindo D = 0,60 m, obtemos Rₕ = 0, = 0, 15 m. Calcular a velocidade média do fluxo (V) utilizando a Fórmula de Manning. A fórmula é V = 2 (1/n) Substituindo os valores, temos V = (1/0,013) . (0, (0, Isso resulta em V ≈ 2, 13 m/s. Calcular a área da seção transversal (A) para O escoamento à seção plena. Para um tubo 3 circular, a área é = (π D²)/4. Substituindo D = 0,60 m, obtemos = (π 0, ≈ 0, 283 m².Exercício Resolvido Calcular a vazão máxima (Q) que a tubulação suporta. A vazão é O produto da velocidade pela 4 área da seção transversal: Q Substituindo os valores calculados, temos Q = 2, 13 m/s 0,283 m² ≈ 0, 603 m³/s.Impacto dos Picos de Vazão 80% 50% Aumento no escoamento Redução do tempo de Aumento da vazão de pico superficial concentração Estes dados evidenciam a severidade da urbanização na hidrologia de bacias. aumento do escoamento e vazões de pico, com tempos de concentração reduzidos, intensifica desafios na mitigação de cheias urbanas.No contexto do de sistemas de microdrenagem urbana, considerando Método Racional, qual das seguintes afirmativas descreve corretamente a relação entre tempo de concentração (tc) de uma bacia e a intensidade da chuva (i) para cálculo da vazão de pico? A A intensidade (i) deve ser calculada para uma duração de 24 horas, independentemente do tempo de concentração (tc) da bacia, para garantir a segurança. B Quanto maior tempo de concentração (tc), maior será a intensidade da chuva (i) calculada pela curva Intensidade-Duração- Frequência (IDF). tempo de concentração não interfere na intensidade (i), apenas na área de contribuição (A) para a determinação da vazão de pico. D A intensidade da chuva (i) é inversamente proporcional à duração considerada; logo, adotar a duração igual ao tc maximiza a vazão (Q).Avanços na Drenagem Urbana: Rumo à Sustentabilidade A engenharia moderna transita da drenagem higienista, que busca remover a água rapidamente, para a drenagem sustentável, que integra a água ao ambiente urbano. LID (Low Impact Development) implementa técnicas de baixo impacto para preservar a hidrologia natural dos terrenos, minimizando alterações no ciclo da água. Trincheiras de Infiltração são estruturas que facilitam retorno gradual da água pluvial aos lençóis freáticos, promovendo a recarga hídrica subterrânea. Espaços verdes urbanos: integrando natureza e engenharia sustentável.Avanços na Drenagem Urbana: Rumo à Sustentabilidade Pavimentos Permeáveis reduzem significativamente coeficiente de escoamento superficial ('C') diretamente na fonte, diminuindo O volume de água que atinge a rede de drenagem. Bacias de Detenção atuam como reservatórios temporários para amortecer picos de cheia, liberando a água de forma controlada e gradual no sistema. Espaços verdes urbanos: integrando natureza e engenharia sustentável.Debate: Drenagem e Segurança Urbana Diante da crescente frequência de eventos climáticos extremos, Período de Retorno (TR) das normas brasileiras atuais permanece adequado para assegurar a segurança e a resiliência das infraestruturas e populações urbanas?Conclusão Urbanização intensifica escoamento superficial (até 90%), alterando drasticamente ciclo hidrológico natural das bacias. Método Racional calcula vazões de pico, usando C, i (equações IDF) e A, essencial para dimensionar microdrenagem com TR específico. Sistemas ineficientes, obstrução e urbanização a montante resultam em alagamentos recorrentes, causando sérios prejuízos urbanos. A drenagem moderna evolui para soluções sustentáveis (LID), como pavimentos permeáveis e bacias de detenção, visando resiliência.
