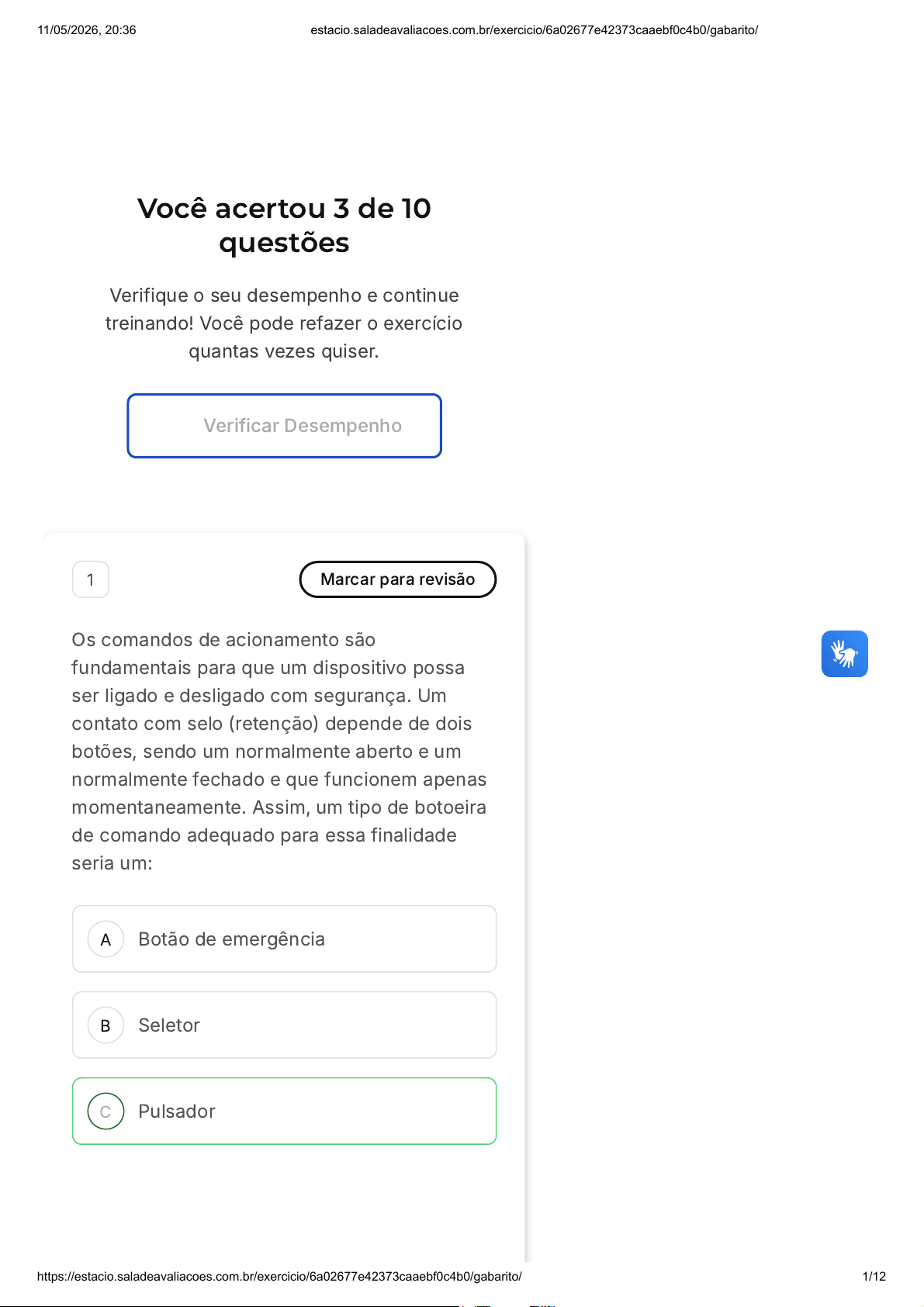

Você acertou 3 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão
Os comandos de acionamento são
fundamentais para que um dispositivo possa
ser ligado e desligado com segurança. Um
contato com selo (retenção) depende de dois
botões, sendo um normalmente aberto e um
normalmente fechado e que funcionem apenas
momentaneamente. Assim, um tipo de botoeira
de comando adequado para essa finalidade
seria um:
Botão de emergência
Seletor
Pulsador
11/05/2026, 20:36 estacio.saladeavaliacoes.com.br/exercicio/6a02677e42373caaebf0c4b0/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a02677e42373caaebf0c4b0/gabarito/ 1/12
D
E
Seccionador
Manipulador
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O pulsador é o tipo de botoeira de
comando adequado para a finalidade
descrita no enunciado. Isso ocorre porque
ele é um botão que, quando pressionado,
permite o fluxo de corrente, e quando
liberado, interrompe esse fluxo. Isso é
exatamente o que é necessário para um
contato com selo (retenção), que depende
de dois botões que funcionem apenas
momentaneamente, um normalmente
aberto e um normalmente fechado.
Portanto, a alternativa correta é o pulsador.
2 Marcar para revisão
Dentre as características fundamentais de um
fusível, pode-se apontar a sua capacidade de
suportar determinados níveis de corrente sem
se fundir. Essa característica recebe a seguinte
identificação:
11/05/2026, 20:36 estacio.saladeavaliacoes.com.br/exercicio/6a02677e42373caaebf0c4b0/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a02677e42373caaebf0c4b0/gabarito/ 2/12
A
B
C
D
E
Corrente de ruptura
Corrente nominal
Corrente convencional
Curva característica
Corrente de sobrecarga
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
A capacidade de um fusível de suportar
determinados níveis de corrente sem se
fundir é identificada como "Corrente
nominal". Esta é a corrente máxima que um
fusível pode suportar sem interromper o
circuito. Portanto, a alternativa correta é a
"Corrente nominal".
3 Marcar para revisão
No circuito da figura, o contato representado
pelas letras RT é um dispositivo que deverá
abrir em caso de temperaturas excessivas.
Sendo assim, é natural dizer que se trata de um:
11/05/2026, 20:36 estacio.saladeavaliacoes.com.br/exercicio/6a02677e42373caaebf0c4b0/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a02677e42373caaebf0c4b0/gabarito/ 3/12
A
B
C
D
E
Contato digital
Contato normalmente fechado
Contato manual
Contato elétrico
Contato aberto
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
O contato RT está representado sem um
traço contínuo entre os terminais,
indicando que é normalmente fechado
(NF). Isso significa que, enquanto a
temperatura estiver dentro dos limites
normais, o circuito permanecerá fechado e
11/05/2026, 20:36 estacio.saladeavaliacoes.com.br/exercicio/6a02677e42373caaebf0c4b0/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a02677e42373caaebf0c4b0/gabarito/ 4/12
A
B
C
D
E
permitirá o acionamento da bobina C1.  Se
a temperatura exceder o limite, o contato
RT abrirá, interrompendo a corrente e
desenergizando o contator C1, desligando
o circuito.
4 Marcar para revisão
As normas brasileiras visam estabelecer
parâmetros de proteção e segurança para
equipamentos e operadores que devem ser
seguidos rigorosamente. As normas de tipo 1 da
IEC 60947 não toleram:
Leve fusão dos contatos do contator
Danos ao contator
Danos ao relé de sobrecarga
Desligamento seguro
Riscos às pessoas
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
As normas de tipo 1 da IEC 60947 são
rigorosas e não toleram qualquer situação
que possa colocar as pessoas em risco.
11/05/2026, 20:36 estacio.saladeavaliacoes.com.br/exercicio/6a02677e42373caaebf0c4b0/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a02677e42373caaebf0c4b0/gabarito/ 5/12
A
B
C
D
E
Isso significa que, mesmo que haja danos
aos equipamentos, como fusão dos
contatos do contator, danos ao contator ou
ao relé de sobrecarga, ou até mesmo um
desligamento seguro, se houver qualquer
risco para as pessoas envolvidas, a norma
não será tolerada. Portanto, a alternativa
correta é a "E", que afirma que as normas
não toleram "Riscos às pessoas".
5 Marcar para revisão
Se um fator de serviço possuir a indicação de
Fs = 1,10, isso representa que o motor poderá
suportar continuamente uma sobrecarga acima
de sua potência nominal igual a:
10%
1%
0,1%
100%
11%
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
11/05/2026, 20:36 estacio.saladeavaliacoes.com.br/exercicio/6a02677e42373caaebf0c4b0/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a02677e42373caaebf0c4b0/gabarito/ 6/12
A
B
C
D
E
Gabarito Comentado
O fator de serviço (Fs) é uma medida que
indica a capacidade de um motor de
suportar sobrecargas acima de sua
potência nominal sem sofrer danos. No
caso de Fs = 1,10, isso significa que o
motor pode suportar uma sobrecarga de
10% acima de sua potência nominal de
forma contínua. Portanto, a alternativa
correta é a "A", que indica 10% de
sobrecarga.
6 Marcar para revisão
Os relés são dispositivos fundamentais para o
acionamento de cargas remotamente e para a
realização de manobras específicas de
acionamento e proteção. Caso seja necessário
acrescentar um atraso na desenergização de
uma carga ao cortar-se a alimentação da
bobina, o tipo adequado de relé seria:
Temporizador com retardo na
energização
Temporizador com retardo na
desenergização
Relé bimetálico
Relé temporizado
Relé PTC
11/05/2026, 20:36 estacio.saladeavaliacoes.com.br/exercicio/6a02677e42373caaebf0c4b0/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a02677e42373caaebf0c4b0/gabarito/ 7/12
A
B
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
O tipo de relé adequado para acrescentar
um atraso na desenergização de uma
carga ao cortar a alimentação da bobina é
o "Temporizador com retardo na
desenergização". Este tipo de relé é
projetado para manter a carga energizada
por um período de tempo específico após o
corte da alimentação, proporcionando
assim o atraso desejado na
desenergização.
7 Marcar para revisão
No diagrama a seguir, é possível observar o
circuito de acionamento de um dispositivo
identificado pela letra M. Esse dispositivo
corresponde a um:
Motor trifásico
Gerador monofásico
11/05/2026, 20:36 estacio.saladeavaliacoes.com.br/exercicio/6a02677e42373caaebf0c4b0/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a02677e42373caaebf0c4b0/gabarito/ 8/12
C
D
E
A
B
C
Motor monofásico
Gerador trifásico
Motor com tensão variável
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: Motor monofásico
8 Marcar para revisão
Em um dispositivo de segurança, no qual o
disparo de uma sirene ou de um alarme
luminoso seria feito em caso de emergência e
deveria permanecer ligado até ser devidamente
desabilitado por um operador responsável,
após o fim da situação crítica, seria um
comando do tipo:
Pulsador
Relé
Contator
Questão 10 de 10
Corretas (3)
Incorretas (7)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Comandos… Sair
11/05/2026, 20:36 estacio.saladeavaliacoes.com.br/exercicio/6a02677e42373caaebf0c4b0/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a02677e42373caaebf0c4b0/gabarito/ 9/12
D
E
Botão de emergência
Joystick
Resposta incorretaOpa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
O comando que se encaixa na descrição
do enunciado é o botão de emergência.
Este tipo de comando é utilizado em
situações críticas, onde é necessário que
um alarme ou sirene seja acionado e
permaneça ligado até que seja desabilitado
por um operador responsável.
Diferentemente dos outros comandos
listados nas alternativas, o botão de
emergência tem a função específica de
sinalizar uma situação de emergência e
requer uma ação direta para ser desligado,
garantindo assim que a situação seja
devidamente tratada antes de ser
desativada.
9 Marcar para revisão
Considere o circuito da figura a seguir, utilizado
para comandar um relé e um contato auxiliar. O
comando em destaque representa um:
Em branco (0)
11/05/2026, 20:36 estacio.saladeavaliacoes.com.br/exercicio/6a02677e42373caaebf0c4b0/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a02677e42373caaebf0c4b0/gabarito/ 10/12
A
B
C
D
E
Contato normalmente fechado
Contato digital
Contato normalmente aberto
Contato elétrico
Contato térmico
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: Contato normalmente
aberto
10 Marcar para revisão
11/05/2026, 20:36 estacio.saladeavaliacoes.com.br/exercicio/6a02677e42373caaebf0c4b0/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a02677e42373caaebf0c4b0/gabarito/ 11/12
A
B
C
D
E
Alguns dispositivos de proteção apresentam
características particulares, como a capacidade
de interrupção de um circuito com a
deformação de seus contatos bimetálicos.
Esses dispositivos de proteção são
denominados:
Relés de tensão máxima
Relés com retardo
Disjuntores motores
Relés
Relés bimetálicos
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
O enunciado se refere a dispositivos de
proteção que interrompem um circuito
através da deformação de seus contatos
bimetálicos. Essa é uma característica
específica dos relés bimetálicos. Portanto,
a alternativa correta é a E: "Relés
bimetálicos".
