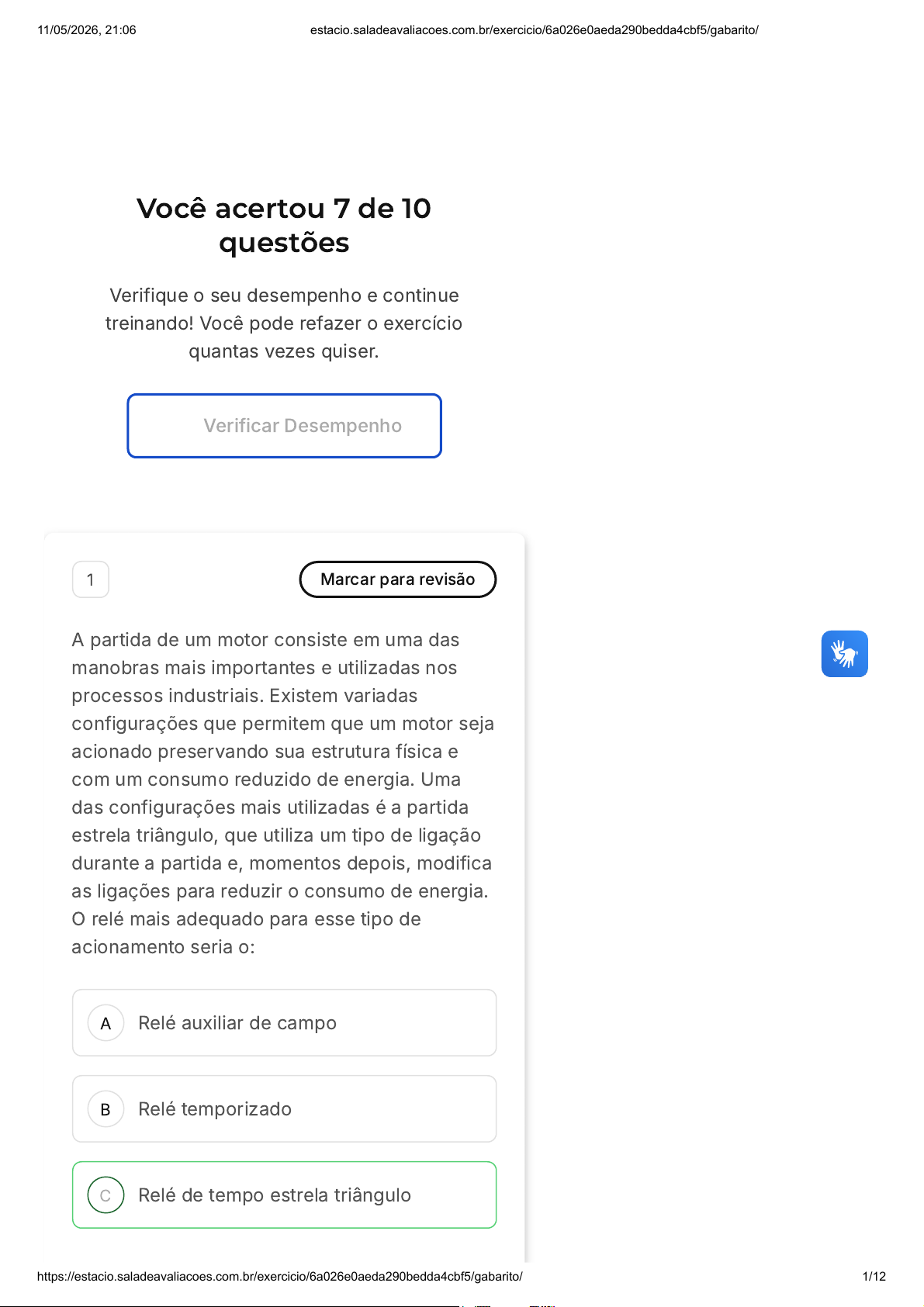

Você acertou 7 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão
A partida de um motor consiste em uma das
manobras mais importantes e utilizadas nos
processos industriais. Existem variadas
configurações que permitem que um motor seja
acionado preservando sua estrutura física e
com um consumo reduzido de energia. Uma
das configurações mais utilizadas é a partida
estrela triângulo, que utiliza um tipo de ligação
durante a partida e, momentos depois, modifica
as ligações para reduzir o consumo de energia.
O relé mais adequado para esse tipo de
acionamento seria o:
Relé auxiliar de campo
Relé temporizado
Relé de tempo estrela triângulo
11/05/2026, 21:06 estacio.saladeavaliacoes.com.br/exercicio/6a026e0aeda290bedda4cbf5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a026e0aeda290bedda4cbf5/gabarito/ 1/12
D
E
A
B
Relé de proteção PTC
Relé bimetálico
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O relé de tempo estrela triângulo é o mais
adequado para o tipo de acionamento
descrito no enunciado. Isso se deve ao fato
de que esse relé é projetado
especificamente para controlar a mudança
de configuração de estrela para triângulo
em motores, o que é crucial para reduzir o
consumo de energia durante a partida do
motor. Portanto, a alternativa correta é o
relé de tempo estrela triângulo.
2 Marcar para revisão
As normas brasileiras visam estabelecer
parâmetros de proteção e segurança para
equipamentos e operadores que devem ser
seguidos rigorosamente. As normas de tipo 1 da
IEC 60947 não toleram:
Leve fusão dos contatos do contator
Danos ao contator
11/05/2026, 21:06 estacio.saladeavaliacoes.com.br/exercicio/6a026e0aeda290bedda4cbf5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a026e0aeda290bedda4cbf5/gabarito/ 2/12
C
D
E
Danos ao relé de sobrecarga
Desligamento seguro
Riscos às pessoas
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
As normas de tipo 1 da IEC 60947 são
rigorosas e não toleram qualquer situação
que possa colocar as pessoas em risco.
Isso significa que, mesmo que haja danos
aos equipamentos, como fusão dos
contatos do contator, danos ao contator ou
ao relé de sobrecarga, ou até mesmo um
desligamento seguro, se houver qualquer
risco para as pessoas envolvidas, a norma
não será tolerada. Portanto, a alternativa
correta é a "E", que afirma que as normas
não toleram "Riscos às pessoas".
3 Marcar para revisão
Em um fusível, quanto maior for o comprimento
do fio do metal utilizado em seu interior, maior
será a sua:
11/05/2026, 21:06 estacio.saladeavaliacoes.com.br/exercicio/6a026e0aeda290bedda4cbf5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a026e0aeda290bedda4cbf5/gabarito/ 3/12
A
B
C
D
E
Condutividade
Área
Resistência elétrica
Tolerância
Capacidade de proteção
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
A resistência elétrica de um condutor é
diretamente proporcional ao seu
comprimento. Portanto, em um fusível, se o
comprimento do fio de metal utilizado em
seu interior for maior, a resistência elétrica
também será maior. Isso ocorre porque um
fio mais longo oferece um caminho mais
extenso para a passagem da corrente
elétrica, aumentando assim a resistência ao
fluxo de elétrons.
4 Marcar para revisão
Caso haja intenção de acionar uma carga com
um atraso no acionamento, em relação ao
comando gerado pelo operador, seria possível
Questão 5 de 10
Corretas (7)
Incorretas (3)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Comandos… Sair
11/05/2026, 21:06 estacio.saladeavaliacoes.com.br/exercicio/6a026e0aeda290bedda4cbf5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a026e0aeda290bedda4cbf5/gabarito/ 4/12
A
B
C
D
E
realizar essa lógica utilizando o dispositivo da
figura a seguir, que representa um:
Acionamento eletromagnético
Acionamento magnético
Acionamento temporizado no
desligamento
Acionamento temporizado na ligação
Acionamento não temporizado
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: Acionamento
temporizado na ligação
5 Marcar para revisão
Os dispositivos de proteção capazes de
resguardarem a integridade física de
equipamentos por meio da detecção da
11/05/2026, 21:06 estacio.saladeavaliacoes.com.br/exercicio/6a026e0aeda290bedda4cbf5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a026e0aeda290bedda4cbf5/gabarito/ 5/12
A
B
C
D
E
ausência de determinada fase de sua
alimentação são os denominados:
Relés PTC
Disjuntores motores
Relés de tensão mínima
Relés bimetálicos
Relés de falta de fase
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
O dispositivo de proteção que é capaz de
proteger a integridade física de
equipamentos ao detectar a ausência de
uma determinada fase de sua alimentação
é conhecido como "Relé de falta de fase".
Este relé é projetado especificamente para
essa finalidade, monitorando
constantemente a alimentação do
equipamento e, caso detecte a falta de
uma fase, ele interrompe o funcionamento
do equipamento para evitar danos.
Portanto, a alternativa correta é a E: "Relés
de falta de fase".
11/05/2026, 21:06 estacio.saladeavaliacoes.com.br/exercicio/6a026e0aeda290bedda4cbf5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a026e0aeda290bedda4cbf5/gabarito/ 6/12
A
B
C
D
E
6 Marcar para revisão
Os relés são dispositivos fundamentais para o
acionamento de cargas remotamente e para a
realização de manobras específicas de
acionamento e proteção. Caso seja necessário
acrescentar um atraso na desenergização de
uma carga ao cortar-se a alimentação da
bobina, o tipo adequado de relé seria:
Temporizador com retardo na
energização
Temporizador com retardo na
desenergização
Relé bimetálico
Relé temporizado
Relé PTC
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O tipo de relé adequado para acrescentar
um atraso na desenergização de uma
carga ao cortar a alimentação da bobina é
o "Temporizador com retardo na
desenergização". Este tipo de relé é
projetado para manter a carga energizada
por um período de tempo específico após o
11/05/2026, 21:06 estacio.saladeavaliacoes.com.br/exercicio/6a026e0aeda290bedda4cbf5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a026e0aeda290bedda4cbf5/gabarito/ 7/12
A
B
C
D
E
corte da alimentação, proporcionando
assim o atraso desejado na
desenergização.
7 Marcar para revisão
Se um fator de serviço possuir a indicação de
Fs = 1,10, isso representa que o motor poderá
suportar continuamente uma sobrecarga acima
de sua potência nominal igual a:
10%
1%
0,1%
100%
11%
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O fator de serviço (Fs) é uma medida que
indica a capacidade de um motor de
suportar sobrecargas acima de sua
potência nominal sem sofrer danos. No
caso de Fs = 1,10, isso significa que o
11/05/2026, 21:06 estacio.saladeavaliacoes.com.br/exercicio/6a026e0aeda290bedda4cbf5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a026e0aeda290bedda4cbf5/gabarito/ 8/12
A
B
C
D
E
motor pode suportar uma sobrecarga de
10% acima de sua potência nominal de
forma contínua. Portanto, a alternativa
correta é a "A", que indica 10% de
sobrecarga.
8 Marcar para revisão
Dentre as características fundamentais de um
fusível, pode-se apontar a sua capacidade de
suportar determinados níveis de corrente sem
se fundir. Essacaracterística recebe a seguinte
identificação:
Corrente de ruptura
Corrente nominal
Corrente convencional
Curva característica
Corrente de sobrecarga
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A capacidade de um fusível de suportar
determinados níveis de corrente sem se
11/05/2026, 21:06 estacio.saladeavaliacoes.com.br/exercicio/6a026e0aeda290bedda4cbf5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a026e0aeda290bedda4cbf5/gabarito/ 9/12
A
B
C
D
E
fundir é identificada como "Corrente
nominal". Esta é a corrente máxima que um
fusível pode suportar sem interromper o
circuito. Portanto, a alternativa correta é a
"Corrente nominal".
9 Marcar para revisão
No diagrama a seguir, é possível observar o
circuito de acionamento de um dispositivo
identificado pela letra M. Esse dispositivo
corresponde a um:
Motor trifásico
Gerador monofásico
Motor monofásico
Gerador trifásico
Motor com tensão variável
Resposta correta
11/05/2026, 21:06 estacio.saladeavaliacoes.com.br/exercicio/6a026e0aeda290bedda4cbf5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a026e0aeda290bedda4cbf5/gabarito/ 10/12
A
B
C
D
E
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: Motor monofásico
10 Marcar para revisão
Alguns dispositivos de proteção apresentam
características particulares, como a capacidade
de interrupção de um circuito com a
deformação de seus contatos bimetálicos.
Esses dispositivos de proteção são
denominados:
Relés de tensão máxima
Relés com retardo
Disjuntores motores
Relés
Relés bimetálicos
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
11/05/2026, 21:06 estacio.saladeavaliacoes.com.br/exercicio/6a026e0aeda290bedda4cbf5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a026e0aeda290bedda4cbf5/gabarito/ 11/12
Gabarito Comentado
O enunciado se refere a dispositivos de
proteção que interrompem um circuito
através da deformação de seus contatos
bimetálicos. Essa é uma característica
específica dos relés bimetálicos. Portanto,
a alternativa correta é a E: "Relés
bimetálicos".
