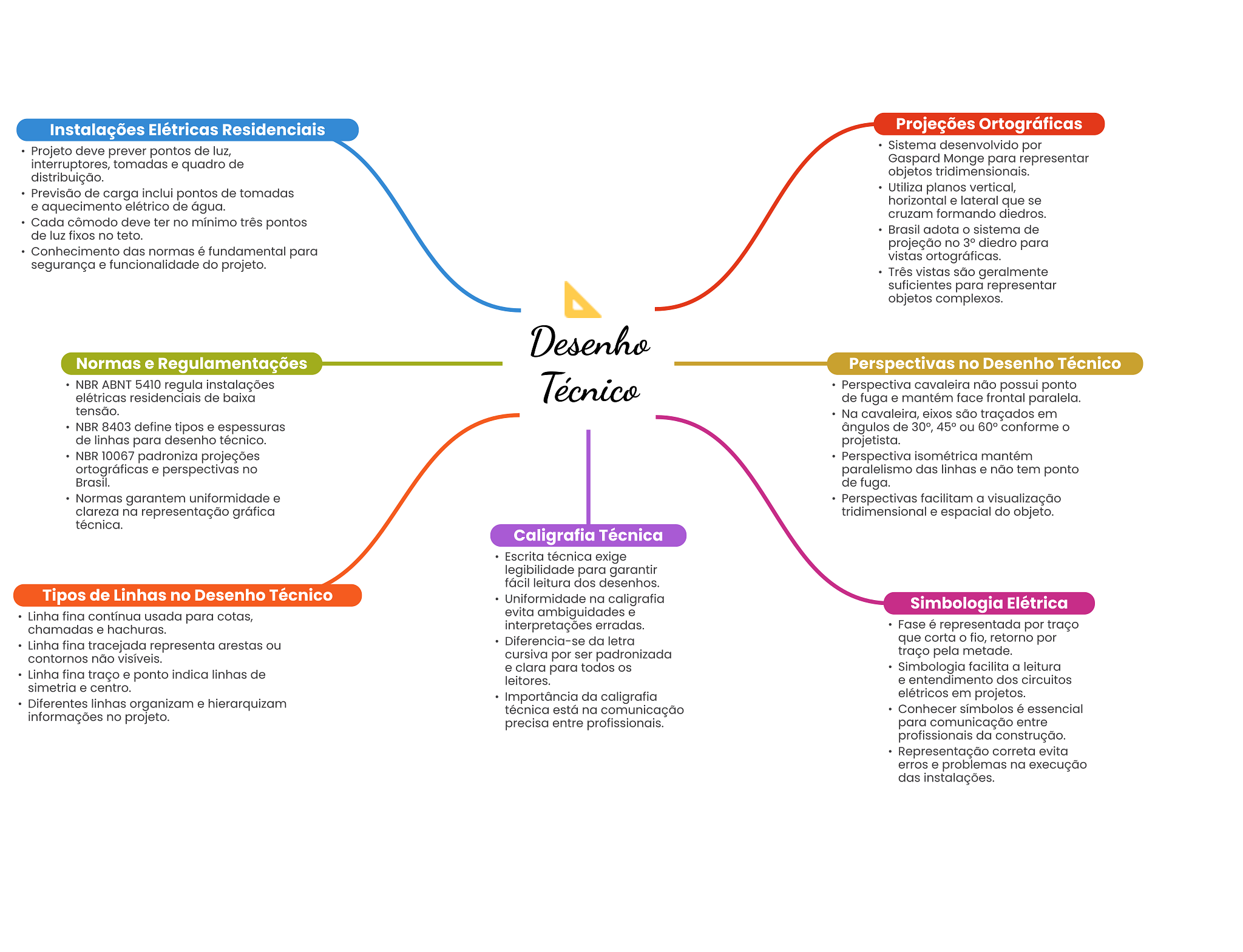

Mapa Mental - Desenho Técnico

Prévia do material em texto

Instalações Elétricas Residenciais Projeções Ortográficas Projeto deve prever pontos de luz, Sistema desenvolvido por interruptores, tomadas e quadro de Gaspard Monge para representar distribuição. objetos tridimensionais. Previsão de carga inclui pontos de tomadas Utiliza planos vertical, e aquecimento elétrico de água. horizontal e lateral que se cruzam formando diedros. Cada cômodo deve ter no mínimo três pontos Brasil adota sistema de de luz fixos no teto. projeção no 3° diedro para Conhecimento das normas é fundamental para vistas ortográficas. segurança e funcionalidade do projeto. Três vistas são geralmente suficientes para representar objetos complexos. Desenho Normas e Regulamentações Perspectivas no Desenho Técnico NBR ABNT 5410 regula instalações elétricas residenciais de baixa Técnico Perspectiva cavaleira não possui ponto de fuga e mantém face frontal paralela. tensão. Na cavaleira, eixos são traçados em NBR 8403 define tipos e espessuras ângulos de 30°, 45° ou 60° conforme de linhas para desenho técnico. projetista. NBR 10067 padroniza projeções Perspectiva isométrica mantém ortográficas e perspectivas no paralelismo das linhas e não tem ponto Brasil. de fuga. Normas garantem uniformidade e Perspectivas facilitam a visualização clareza na representação gráfica tridimensional e espacial do objeto. técnica. Caligrafia Técnica Escrita técnica exige legibilidade para garantir fácil leitura dos desenhos. Tipos de Linhas no Desenho Técnico Uniformidade na caligrafia Simbologia Elétrica Linha fina contínua usada para cotas, evita ambiguidades e chamadas e hachuras. interpretações erradas. Fase é representada por traço Linha fina tracejada representa arestas ou Diferencia-se da letra que corta O fio, retorno por cursiva por ser padronizada traço pela metade. contornos não visíveis. e clara para todos Simbologia facilita a leitura Linha fina traço e ponto indica linhas de leitores. e entendimento dos circuitos simetria e centro. Diferentes linhas organizam e hierarquizam Importância da caligrafia elétricos em projetos. informações no projeto. técnica está na comunicação Conhecer símbolos é essencial precisa entre profissionais. para comunicação entre profissionais da construção. Representação correta evita erros e problemas na execução das instalações.
