Simulado 1 equipamentos estáticos

Prévia do material em texto

A
B
C
D
E

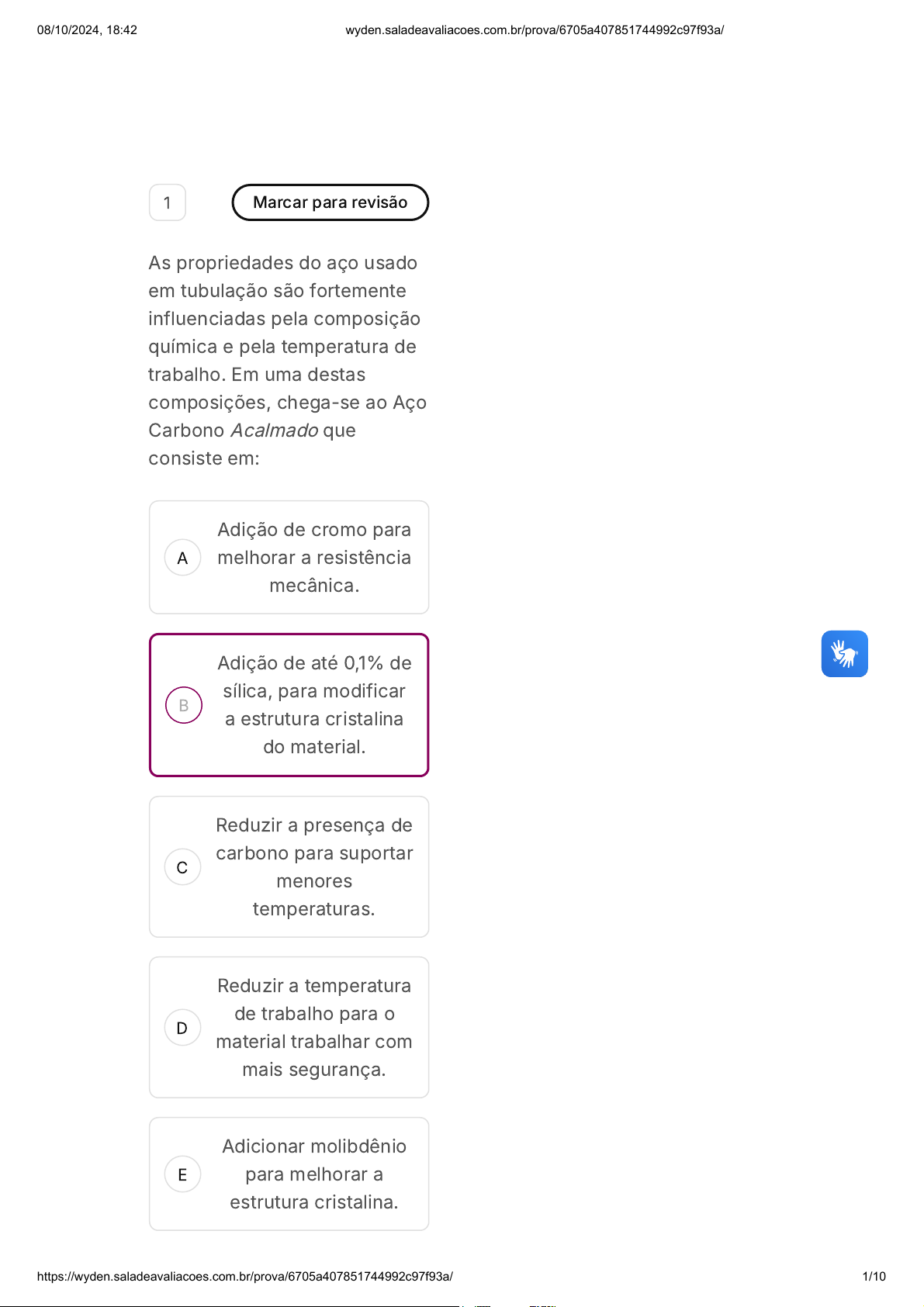

1 Marcar para revisão
As propriedades do aço usado
em tubulação são fortemente
influenciadas pela composição
química e pela temperatura de
trabalho. Em uma destas
composições, chega-se ao Aço
Carbono Acalmado que
consiste em:
Adição de cromo para
melhorar a resistência
mecânica.
Adição de até 0,1% de
sílica, para modificar
a estrutura cristalina
do material.
Reduzir a presença de
carbono para suportar
menores
temperaturas.
Reduzir a temperatura
de trabalho para o
material trabalhar com
mais segurança.
Adicionar molibdênio
para melhorar a
estrutura cristalina.
08/10/2024, 18:42 wyden.saladeavaliacoes.com.br/prova/6705a407851744992c97f93a/
https://wyden.saladeavaliacoes.com.br/prova/6705a407851744992c97f93a/ 1/10
A
B
C
D
E
2 Marcar para revisão
Os primeiros tubos metálicos
foram feitos de chumbo,
séculos antes da Era Cristã.
Sabe-se que na classificação
de tubos para tubulações,
relativamente aos materiais
usados, na classe dos tubos
ferrosos encontram-se:
Tubos de aço
carbono, tubos de
aço inoxidável e tubos
de ferro.
Tubos de alumínio e
níquel.
Tubos de cobre e
cobre-níquel.
Tubos de titânio e
zircônio.
Tubos de latão e
chumbo.
3 Marcar para revisão
Na especificação de tubos para
tubulação, um dado importante,
além do material selecionado, é
o diâmetro nominal do tubo a
ser usado no projeto. Todos os
08/10/2024, 18:42 wyden.saladeavaliacoes.com.br/prova/6705a407851744992c97f93a/
https://wyden.saladeavaliacoes.com.br/prova/6705a407851744992c97f93a/ 2/10
A
B
C
D
E
diâmetros estão nas normas
específicas. Por elas, o
diâmetro nominal de tubos de
14" a 36" corresponde a:
Diâmetro interno do
tubo.
Diâmetro médio entre
parte externa e
interna.
Diâmetro externo do
tubo.
Nenhuma dimensão
conhecida.
Diâmetro ligeiramente
maior que o diâmetro
externo.
4 Marcar para revisão
Sabe-se que as propriedades
do aço usado em tubulação são
fortemente influenciadas pela
composição química e pela
temperatura de trabalho. Nas
instalações onde possa haver
corrosão interna ou externa
nos tubos, recomenda-se:
08/10/2024, 18:42 wyden.saladeavaliacoes.com.br/prova/6705a407851744992c97f93a/
https://wyden.saladeavaliacoes.com.br/prova/6705a407851744992c97f93a/ 3/10
A
B
C
D
E
Compor o aço com
até 1% de sílica.
Usar isolamento
térmico de grande
espessura.
Revestir o aço com
zinco (revestimento a
quente), chamado
aço galvanizado.
Aumentar a presença
de carbono na
composição.
Reduzir a presença de
carbono na
composição.
5 Marcar para revisão
Pelas exigências de projetos
especiais e pelas limitações
que se impõem ao aço
carbono, foram criados os
chamados aços-liga,
compostos por outros materiais
que não apenas os do aço
carbono. Os aços-liga podem
ser:
08/10/2024, 18:42 wyden.saladeavaliacoes.com.br/prova/6705a407851744992c97f93a/
https://wyden.saladeavaliacoes.com.br/prova/6705a407851744992c97f93a/ 4/10
A
B
C
D
E
Compostos de Zinco.
Compostos de Titânio.
Compostos de Zinco e
Titânio.
Compostos de Cromo
�Cr�, Molibdênio �Mo�
e Níquel �Ni�.
Compostos de Níquel
e Zircônio.
6 Marcar para revisão
Um purgador de boia é
caracterizado como um
recipiente contendo uma boia.
Assim, quando há condensado,
a boia se eleva com o nível e
permite a saída desse
condensado que acaba sendo
"empurrado" pela pressão do
vapor. Sobe esse tipo de
purgador podemos afirmar que:
08/10/2024, 18:42 wyden.saladeavaliacoes.com.br/prova/6705a407851744992c97f93a/
https://wyden.saladeavaliacoes.com.br/prova/6705a407851744992c97f93a/ 5/10
A
B
C
D
E
Filtra os sólidos e
impurezas com redes
metálicos
Devido à expansão
dos gases dentro do
fole, a saída é fechada
e os líquidos retidos
na passagem
Um disco móvel abre
e fecha de acordo
com a variação de
pressão dos fluidos ali
presentes
Não permite a saída
de ar e outros gases,
devido ao seu
princípio mecânico de
variação de
densidade que o
torna capaz de erguer
a boia
Operam de acordo
com a diferença de
temperatura entre o
vapor e o condensado
de baixa temperatura
7 Marcar para revisão
Esse tipo de válvula é projetada
para instalação em linha de
sucção de bomba, mantendo a
08/10/2024, 18:42 wyden.saladeavaliacoes.com.br/prova/6705a407851744992c97f93a/
https://wyden.saladeavaliacoes.com.br/prova/6705a407851744992c97f93a/ 6/10
A
B
C
D
E
tubulação cheia de liquido,
assim permite que a bomba
entre novamente em operação
de forma imediata. Proporciona
passagem do fluido no fluxo
num único sentido e impede
seu retorno no sentido
contrário. Estamos nos
referindo à qual tipo de
válvula?
Válvula de retenção
Válvula de bloqueio
Válvula de regulagem
Válvula de alívio
Válvula agulha
8 Marcar para revisão
Os tubos e as conexões são
produtos muito comuns e
populares em diversas áreas,
como a industrial e residencial,
por exemplo. Contudo, existe
um outro item muito importante
para os sistemas onde são
inseridos: os filtros para
tubulação. Os filtros para
tubulação são produtos
desenvolvidos para garantir
mais eficiência e qualidade,
08/10/2024, 18:42 wyden.saladeavaliacoes.com.br/prova/6705a407851744992c97f93a/
https://wyden.saladeavaliacoes.com.br/prova/6705a407851744992c97f93a/ 7/10
A
B
C
D
E
facilitando o transporte de
fluidos. Sobre filtros, assinale a
alternativa correta
Os filtros para
tubulações são
componentes
auxiliares utilizados
de modo a auxiliar a
assegurar o
funcionamento
correto do sistema
Filtros são em formato
X para dividir o fluido
em uma parte com
impurezas e outra
sem
Filtros tem como
objetivo auxiliar na
inserção de partículas
no sistema
Os filtros para
tubulações industriais,
também conhecidos
como filtros tipo balde
invertido, auxiliam na
remoção de partículas
que podem danificar
todo o sistema
Os filtros apresentam
características
autolimpantes, não
necessitando de
manutençãoSM1 Equipamentos Estáticos
08/10/2024, 18:42 wyden.saladeavaliacoes.com.br/prova/6705a407851744992c97f93a/
https://wyden.saladeavaliacoes.com.br/prova/6705a407851744992c97f93a/ 8/10
A
B
C
D
E
9 Marcar para revisão
Esse tipo de válvula, também
conhecida como válvula
antirretorno, é geralmente
instalada em tubulações para
impedir o fluxo inverso do
fluido ou refluxo. Basicamente,
é uma válvula unidirecional, na
qual o fluxo pode circular
livremente em um único
sentido. Se o fluxo girar, a
válvula fechará para proteger a
tubulação, demais válvulas,
bombas, entre outros. Esses
componentes são usados em
diversas aplicações e possuem
uma grande gama de modelos,
que devem ser escolhidos
conforme o seu propósito. O
texto se refere à válvula do
tipo:
Válvula de retenção
Válvula de bloqueio
Válvula de regulagem
Válvula de alívio
Válvula agulha
00
hora
: 36
min
: 46
seg
Ocultar
Questão 10 de 10
Respondidas �10� Em branco �0�
Finalizar prova
1 2 3 4 5
6 7 8 9 10
08/10/2024, 18:42 wyden.saladeavaliacoes.com.br/prova/6705a407851744992c97f93a/
https://wyden.saladeavaliacoes.com.br/prova/6705a407851744992c97f93a/ 9/10
A
B
C
D
E
10 Marcar para revisão
O vapor é um gás que é
formado quando a água está
em temperaturas altas e sob
altas pressões, mas quando
seu trabalho está finalizado, o
vapor volta ao estado líquido e
se torna o que chamamos de
condensado. O condensado
frio já realizou seu trabalho e
precisa ser removido da
tubulação de transporte de
vapor. Qual o dispositivo para
este procedimento?
Flanges
Conexões
Purgador
Válvula
Espigão
08/10/2024, 18:42 wyden.saladeavaliacoes.com.br/prova/6705a407851744992c97f93a/
https://wyden.saladeavaliacoes.com.br/prova/6705a407851744992c97f93a/ 10/10
