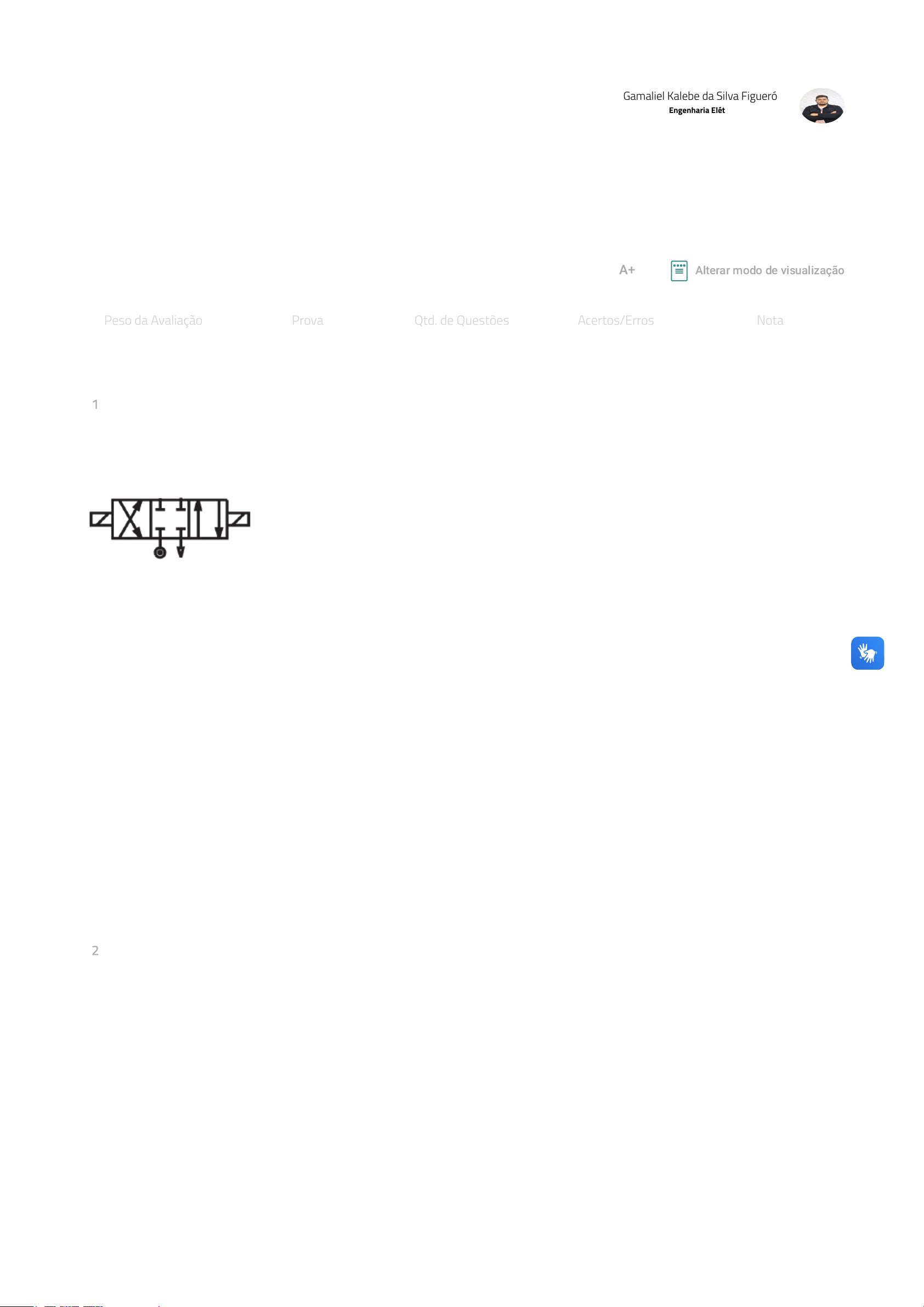

As válvulas de controle direcional são elementos fundamentais para o funcionamento correto de um circuito hidráulico. As válvulas
direcionais são responsáveis pela modificação do fluxo de fluido pelo circuito, direcionando a energia de acordo com a lógica sobre a qual o
circuito foi desenvolvido. Com base na válvula de controle direcional exposta, analise as sentenças a seguir:
I- Válvula de 4 posições e 3 vias.
II- Válvula de centro fechado.
III- Válvula com acionamento mecânico.
Assinale a alternativa CORRETA:
A Somente a sentença III está correta.
B As sentenças II e III estão corretas.
C Somente a sentença II está correta.
D Somente a sentença I está correta.
[Laboratório Virtual - Acionamento de um circuito hidráulico] Um dos laboratórios virtuais dessa disciplina é o de acionamento de um
circuito hidráulico. Na figura, pode ser visto o circuito hidráulico com cilindro de dupla ação estudado nesse laboratório virtual.
 VOLTAR
A+Aumentar, FonteAlterar modo de visualização
1
2
Gamaliel Kalebe da Silva Figueró
Engenharia Elétrica (4781007) 
19/05/2026, 11:36 AVA
https://ava2.uniasselvi.com.br/subject/grades-and-tests/answer-book/eyJ0ZXN0Ijp7InRlc3RDb2RlIjoiMTU5MjIzNCIsImRlc2NyaXB0aW9uIjoiQXZhbGlhw6fDo28gSSAtIEluZGl2aWR1YWwiLCJwYXJhbWV0ZXIiOjEyO… 1/5
Sobre o componente utilizado para inverter a direção da ação do atuador, assinale a alternativa CORRETA:
A Válvula de pressão.
B Válvula direcional.
C Painel de comando.
D Bomba hidráulica.
Os circuitos hidráulicos ligados em paralelo têm algumas diferenças características quando comparados aos circuitos ligados em série.
Um fator importante é que, como as resistências à passagem do fluido não se somam, a pressão observada em cada atuador é a mesma.
Contudo, como o fluxo do fluido é dividido entre os componentes ligados em paralelo, a velocidade desenvolvida em cada atuador será
reduzida. Dados:
- Curso L = 40 cm.
- Relação entre áreas do cilindro atuador é 2/1.
- Diâmetro do êmbolo/pistão dos atuadores é de 6 cm.
- Força (dividida igualmente entre os três cilindros) é de 6.000 N.
- t = 8 s.
- Rotação do motor acoplado é de 1750 rpm.
- Rendimento total do sistema é de 80%.
Com base em um circuito com três atuadores hidráulicos idênticos, ligados em paralelo, que devem exercer forças iguais (desprezando
vazamentos), assinale a alternativa CORRETA:
A A vazão necessária para a bomba é de aproximadamente 25,43 litros por minuto.
B A pressão necessária é de aproximadamente 70,73 bar.
C O volume de óleo total em cada atuador é de aproximadamente 11,3 litros.
3
Gamaliel Kalebe da Silva Figueró
Engenharia Elétrica (4781007) 
19/05/2026, 11:36 AVA
https://ava2.uniasselvi.com.br/subject/grades-and-tests/answer-book/eyJ0ZXN0Ijp7InRlc3RDb2RlIjoiMTU5MjIzNCIsImRlc2NyaXB0aW9uIjoiQXZhbGlhw6fDo28gSSAtIEluZGl2aWR1YWwiLCJwYXJhbWV0ZXIiOjEyO… 2/5
D A potência absorvida é de aproximadamente 0,20 kW.
Hidráulica é o ramo da física que estuda as características físicas dos fluidos em seu estado líquido, seja em repouso ou em movimento.
No caso da engenharia, os sistemas hidráulicos são utilizados em processos de automação industrial. Uma automação industrial
utilizando tecnologia hidráulica consiste em um conjunto de elementos físicos que, utilizando um fluido como meio de transferência de
energia, permitem a transmissão e o controle de força e movimento.
Sobre as vantagens e desvantagens dos sistemas hidráulicos, assinale a alternativa CORRETA:
A Podem apresentar perigo de incêndio.
B Como o fluido hidráulico tem alta compressibilidade, um ajuste preciso de velocidade é possível.
C Os sistemas hidráulicos não são autolubrificados.
D Os sistemas hidráulicos não permitem uma rápida e suave inversão de movimento.
De acordo com Hesse (2001), sob o ponto de vista de requisitos técnicos, podemos traçar um gráfico que apresenta os campos de
aplicações de sistemas Hidráulicos (H), Pneumáticos (P), combinação motor e fuso (M) e motor de passo (S), em função da força de avanço
e da velocidade do mecanismo atuador. Com base no gráfico apresentado, analise as afirmativas a seguir:
I- A hidráulica é vantajosa em aplicações que exigem grandes forças de atuação.
II- As maiores velocidades de atuação são obtidas com o emprego de tecnologia pneumática.
III- A elétrica é a melhor opção para movimentos lentos.
Assinale a alternativa CORRETA:
FONTE: HESSE, S. 99 Exemplos de aplicações pneumáticas. Esslingen: Festo AG & Co., 2001.
A As afirmativas I, II e III estão corretas.
B Somente a afirmativa III está correta.
C Somente a afirmativa II está correta.
D Somente a afirmativa I está correta.
A maioria das redes hidráulicas automatizadas são projetadas para que o sistema execute uma sequência lógica de ações. Dessa maneira,
através de sensores e válvulas adequadas, é possível garantir que os atuadores se movimentarão de acordo com uma sequência
preestabelecida.
4
5
6
Gamaliel Kalebe da Silva Figueró
Engenharia Elétrica (4781007) 
19/05/2026, 11:36 AVA
https://ava2.uniasselvi.com.br/subject/grades-and-tests/answer-book/eyJ0ZXN0Ijp7InRlc3RDb2RlIjoiMTU5MjIzNCIsImRlc2NyaXB0aW9uIjoiQXZhbGlhw6fDo28gSSAtIEluZGl2aWR1YWwiLCJwYXJhbWV0ZXIiOjEyO… 3/5
Com relação aos movimentos sequenciais dos atuadores hidráulicos, assinale a alternativa CORRETA:
A A válvula de sequência permite um controle de velocidade na haste do atuador.
B As válvulas de sequência devem ser operadas diretamente.
C A válvula de sequência desconecta o sistema sempre que a pressão programada é atingida.
D Uma maneira de garantir o controle sequencial de movimentos é a utilização de válvulas de retenção.
Os circuitos hidráulicos e pneumáticos apresentam muitas semelhanças, principalmente na simbologia de seus componentes e na lógica
por trás dos projetos dos circuitos. Entretanto, as aplicações de tecnologia hidráulica ou pneumática dependem muito das características
desejadas em uma operação (força, pressão, velocidade, precisão de movimento, entre outros). Com relação à comparação dos sistemas
hidráulicos e pneumáticos, classifique V para as sentenças verdadeiras e F para as falsas:
(     ) A velocidade de atuação dos sistemas pneumáticos é maior que dos sistemas hidráulicos.
(     ) Os circuitos hidráulicos apresentam um custo de manutenção mais elevado que os pneumáticos.
(     ) A precisão de movimento e o controle de velocidade são melhores nos sistemas hidráulicos.
(     ) Os circuitos hidráulicos operam com pressões menores que os circuitos pneumáticos.
Assinale a alternativa que apresenta a sequência CORRETA:
A V - F - V - F.
B F - F - F - V.
C F - V - F - V.
D V - V - V - F.
Um engenheiro precisa saber interpretar as informações contidas em um projeto de um circuito hidráulico, para poder dimensionar os
seus componentes e entender que tipo de operação aquele circuito desenvolve. Sobre o circuito hidráulico a seguir, classifique V para as
sentenças verdadeiras e F para as falsas:
7
8
Gamaliel Kalebe da Silva Figueró
Engenharia Elétrica (4781007) 
19/05/2026, 11:36 AVA
https://ava2.uniasselvi.com.br/subject/grades-and-tests/answer-book/eyJ0ZXN0Ijp7InRlc3RDb2RlIjoiMTU5MjIzNCIsImRlc2NyaXB0aW9uIjoiQXZhbGlhw6fDo28gSSAtIEluZGl2aWR1YWwiLCJwYXJhbWV0ZXIiOjEyO… 4/5
(    ) A velocidade da haste do cilindro pode ser controlada através do ajuste da válvula reguladora de fluxo.
(    ) A força máxima que o cilindro pode realizar é limitada, pois quando a pressão p3 atinge o valor regulado na válvula limitadora de
pressão, parte do fluido é levada ao tanque, impedindo o aumento da força.
(    ) Quando os solenoides não estão acionados, o fluido da bomba é direcionado ao tanque através da válvula limitadora de pressão.
(    ) A1 > A2.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - F - V - V.
B V - V - V - V.
C V - V - F - F.
D F - F - F - F.
[Laboratório Virtual- Acionamento de um sistema hidráulico] Um dos laboratórios virtuais dessa disciplina é o de acionamento de um
sistema hidráulico, no qual são estudadas bombas hidráulicas. Uma bomba possui Potência de 10 CV, a vazão é 150 m^3/h e o peso
específico da água é 1 kgf/l.
Ph = γQH/270
Calcule qual será a altura manométrica e assinale a alternativa CORRETA:
A 18 m.
B 32 m.
C 12 m.
D 24 m.
A unidade de bombeamento hidráulico (ou unidade de potência) é a unidade do circuito hidráulico responsável pelo preparo do fluido para
a sua utilização nos postos de trabalho. É função da unidade de bombeamento garantir o suprimento de fluido em condições adequadas,
para que os atuadores possam desempenhar a função para o qual foram designados.
Com base nos vários componentes em que a unidade de bombeamento é constituída, assinale a alternativa CORRETA:
A Válvula controladora de fluxo.
B Motor elétrico.
C Válvula controladora direcional.
D Atuador linear.
9
10
Imprimir
