[EXERCÍCIO] Extra 01

Prévia do material em texto

NOME / NOMBRE:

SÓ SERÃO CONSIDERADAS RESPOSTAS ACOMPANHADAS DE SEU DESENVOLVIMENTO.
 SOLO SE TENDRÁN EN CUENTA LAS RESPUESTAS QUE INCLUYAN SU DESARROLLO.

AS QUESTÕES DEVEM SER RESOLVIDAS UTILIZANDO CALIGRAFIA TÉCNICA. RESOLUÇÕES FORA DESSE PADRÃO SERÃO ANULADAS.
LAS PREGUNTAS DEBEN RESOLVERSE UTILIZANDO LETRA DE IMPRENTA. LAS RESPUESTAS QUE NO CUMPLAN ESTE REQUISITO SERÁN ANULADAS.

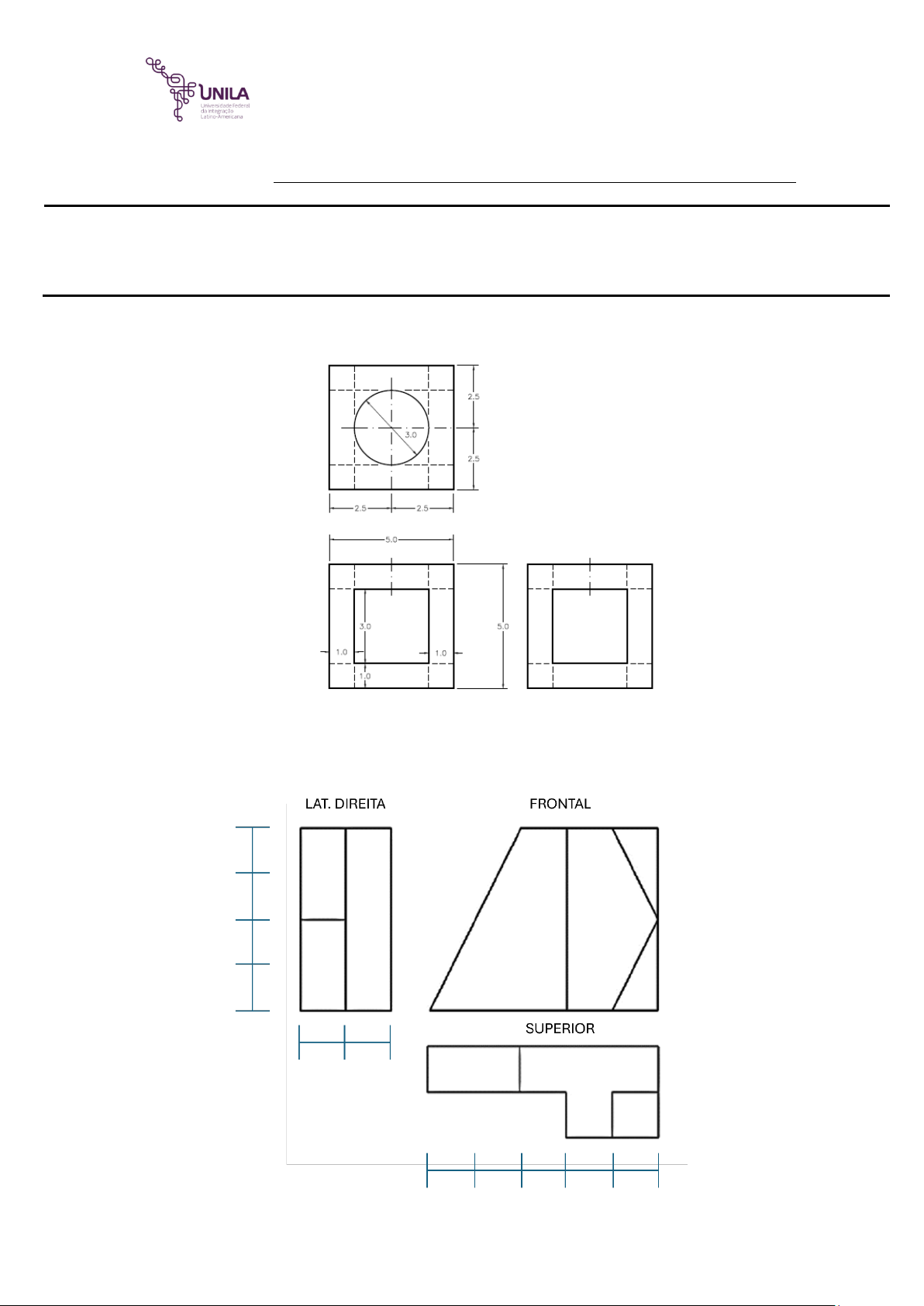

Questão 1: Desenhe a perspectiva isométrica do objeto apresentado em vista ortográfica.


Questão 2: Desenhe a perspectiva isométrica do objeto apresentado em vista ortográfica.




UNIVERSIDADE FEDERAL DA INTEGRAÇÃO LATINO-AMERICANA
Engenharia de Materiais – Desenho Técnico Mecânico
Professor Rafael Cardoso Toledo
Extra 01























UNIVERSIDADE FEDERAL DA INTEGRAÇÃO LATINO-AMERICANA ENGENHARIA DE MATERIAIS
Desenho Técnico Mecânico Professor Rafael Cardoso Toledo
Extra 1 Questão 1 Escala: Unidade:
Aluno (a): Data:
























UNIVERSIDADE FEDERAL DA INTEGRAÇÃO LATINO-AMERICANA ENGENHARIA DE MATERIAIS
Desenho Técnico Mecânico Professor Rafael Cardoso Toledo
Extra 1 Questão 2 Escala: Unidade:
Aluno (a): Data:
