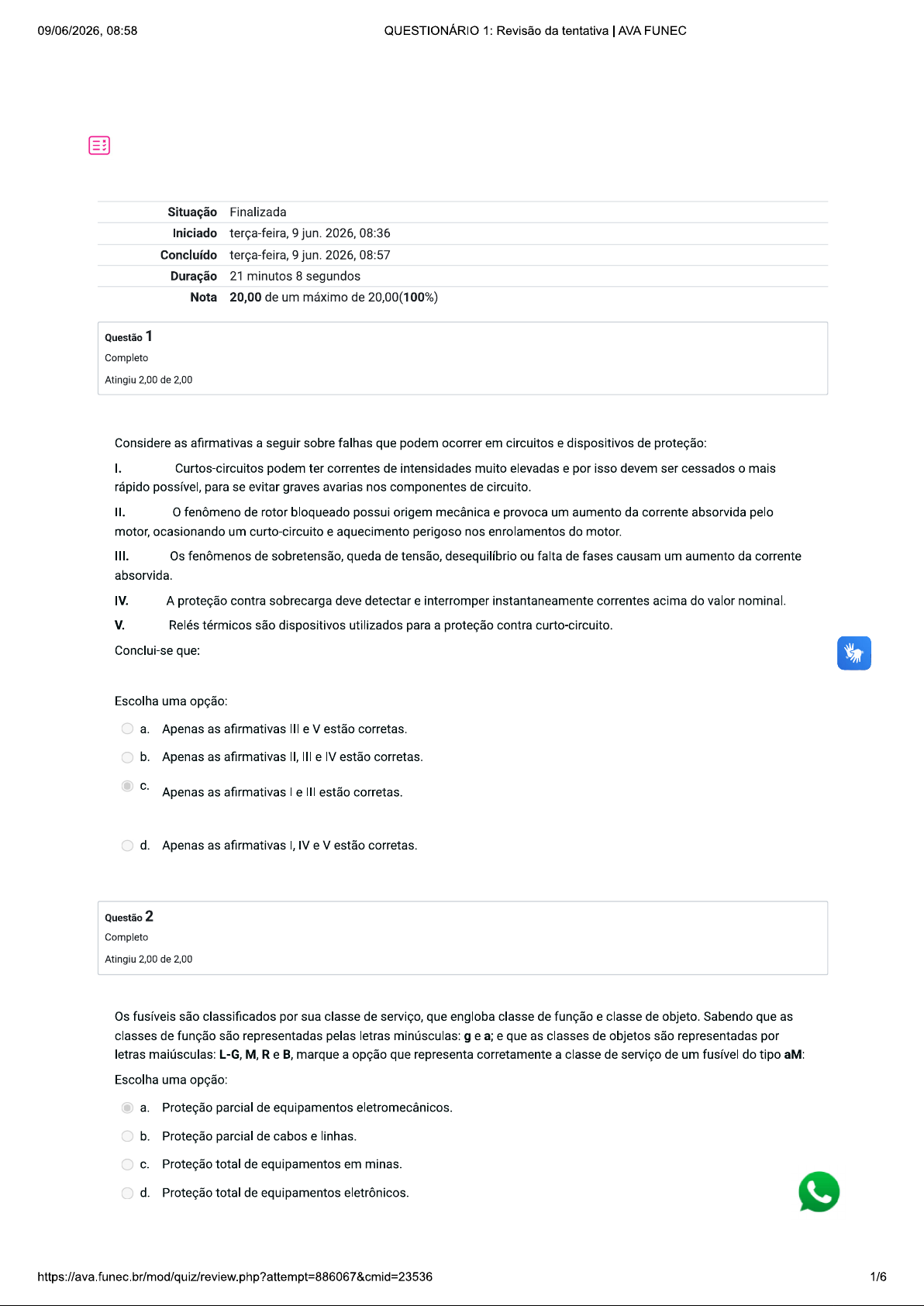

09/06/2026, 08:58 QUESTIONÁRIO 1: Revisão da tentativa AVA FUNEC Situação Finalizada Iniciado terça-feira, 9 jun. 2026, 08:36 Concluído terça-feira, 9 jun. 2026, 08:57 Duração 21 minutos 8 segundos Nota 20,00 de um máximo de 20,00(100%) Questão 1 Completo Atingiu 2,00 de 2,00 Considere as afirmativas a seguir sobre falhas que podem ocorrer em circuitos e dispositivos de proteção: I. Curtos-circuitos podem ter correntes de intensidades muito elevadas e por isso devem ser cessados o mais rápido possível, para se evitar graves avarias nos componentes de circuito. II. 0 fenômeno de rotor bloqueado possui origem mecânica e provoca um aumento da corrente absorvida pelo motor, ocasionando um curto-circuito e aquecimento perigoso nos enrolamentos do motor. III. Os fenômenos de sobretensão, queda de tensão, desequilíbrio ou falta de fases causam um aumento da corrente absorvida. IV. A proteção contra sobrecarga deve detectar e interromper instantaneamente correntes acima do valor nominal. V. Relés térmicos são dispositivos utilizados para a proteção contra curto-circuito. Conclui-se que: Escolha uma opção: a. Apenas as afirmativas III e V estão corretas. b. Apenas as afirmativas II, III e IV estão corretas. Apenas as afirmativas I e III estão corretas. d. Apenas as afirmativas I, IV e V estão corretas. Questão 2 Completo Atingiu 2,00 de 2,00 Os fusíveis são classificados por sua classe de serviço, que engloba classe de função e classe de objeto. Sabendo que as classes de função são representadas pelas letras minúsculas: g e a; e que as classes de objetos são representadas por letras maiúsculas: L-G, R e B, marque a opção que representa corretamente a classe de serviço de um fusível do tipo aM: Escolha uma opção: a. Proteção parcial de equipamentos eletromecânicos. b. Proteção parcial de cabos e linhas. Proteção total de equipamentos em minas. d. Proteção total de equipamentos eletrônicos. 1/609/06/2026, 08:58 QUESTIONÁRIO 1: Revisão da tentativa AVA FUNEC Questão 3 Completo Atingiu 2,00 de 2,00 Considere as afirmativas a seguir sobre os relés auxiliares: I. relé de falta de fase supervisiona redes trifásicas e quando detecta a falta de uma ou mais fases desliga o contato de saída. II. Os relés de proteção PTC são utilizados em motores para supervisionar a temperatura dos enrolamentos de motores elétricos. III. Ao se energizar a bobina de um relé de tempo estrela-triângulo, o contato de saída estrela comuta após a contagem de tempo de 100 ms. Passando a temporização configurada para a partida do motor, o contato de saída estrela desliga e liga-se instantaneamente o contato de saída triângulo. IV. relé de sequência de fase quando detecta a inversão de fases, comuta o contato de saída, ligando-a. V. A saída do relé de mínima e máxima tesão é ligada quando a tensão está dentro da faixa ajustada e é desligada quando a tensão estiver fora da faixa. Conclui-se que: Escolha uma opção: a. Apenas as afirmativas e V estão corretas. b. Apenas as afirmativas I, III e IV estão corretas. Apenas as afirmativas III e IV estão corretas. d. Apenas as afirmativas I, e V estão corretas. Questão 4 Completo Atingiu 2,00 de 2,00 Assinale a alternativa CORRETA sobre intertravamento: Escolha uma opção: a. É implementado através de um contato normalmente aberto em paralelo com a botoeira que aciona o contator. b. No caso de um intertravamento entre contatos, o contato auxiliar de selo deve sempre estar em paralelo com o intertravamento, caso contrário o circuito não se manterá ligado. Utiliza dispositivos de comando para impedir que eventos proibidos ocorram. d. É o processo de ligação entre os contatos auxiliares de vários dispositivos, de forma que a atuação desses dispositivos possa ocorrer de forma totalmente independente. 2/609/06/2026, 08:58 QUESTIONÁRIO 1: Revisão da tentativa AVA FUNEC Questão 5 Completo Atingiu 2,00 de 2,00 Assinale a alternativa INCORRETA sobre os contatores: Escolha uma opção: a. Nos contatos auxiliares dos contatores a numeração é definida por dois algarismos: 0 primeiro algarismo indica a posição do contato no contator. 0 segundo algarismo indica a sua função, se aberto: 3 ou 4; se fechado: 1 ou 2. b. Os contatores são os elementos que permitem o controle de elevadas correntes por meio de um circuito de baixa corrente. Os contatos principais de um contator possuem a finalidade de acionamento de dispositivos de manobra. É utilizado para fins de comando, trava e sinalização. d. contator é constituído de uma bobina que, quando é alimentada cria um campo magnético no núcleo fixo que atrai o núcleo móvel, que movimenta e comuta os contatos elétricos principais e auxiliares. Questão 6 Completo Atingiu 2,00 de 2,00 Marque a opção que representa corretamente o relé de tempo que: após a energização, os contatos de saída são comutados instantaneamente e permanecem acionados apenas durante um período de tempo ajustado Escolha uma opção: a. Relé retardado na energização (RE). b. Relé retardado na desenergização (RD). Relé cíclico ou intermitente (CIL). d. Relé de pulso na energização (PE). 3/609/06/2026, 08:58 QUESTIONÁRIO 1: Revisão da tentativa AVA FUNEC Questão 7 Completo Atingiu 2,00 de 2,00 Assinale a alternativa INCORRETA sobre os contatos elétricos: Escolha uma opção: a. A associação em série de dois contatos normalmente fechado executa a "função não OU", onde a saída só será ligada quando nenhum dos contatos associados forem acionados. b. Em um contato normalmente fechado há passagem de corrente elétrica na posição de repouso. Em um contato normalmente aberto só há passagem de corrente elétrica quando este contato for acionado. d. A associação em paralelo de dois contatos normalmente abertos executa a "função OU", onde a saída só será ligada quando os dois contatos foram acionados simultaneamente. Questão 8 Completo Atingiu 2,00 de 2,00 Analise as afirmações a respeito do dimensionamento dos fusíveis: () Deve-se selecionar um fusível com corrente nominal no mínimo 20% superior à corrente nominal do equipamento que protege. () Os fusíveis de um circuito de alimentação devem proteger os contatores e relés de sobrecarga, portanto, as correntes nominais dos fusíveis devem ser no mínimo igual ou superior à corrente máxima suportada pelos contatores e relés. () Os fusíveis não devem atuar no pico de corrente de partida durante o tempo normal da partida de um motor. () Os fusíveis são dispositivos também capazes de realizar manobras, e, portanto, eliminam a necessidade da utilização de chaves para manobra e seccionamento. () Os fusíveis possuem uma curva tempo X corrente bem definida e em alguns casos é possível ajustar essa curva de atuação, dentro de uma determinada faixa. Analise as afirmativas, identificando com um "V' quais são VERDADEIRAS e com um "F" quais são FALSAS, assinalado a seguir a alternativa correta, na sequência de cima para baixo: Escolha uma opção: a. F-F-V-F-F b. F-V-F-V-V V-F-V-F-F d. V-F-F-F-V 4/609/06/2026, 08:58 QUESTIONÁRIO 1: Revisão da tentativa AVA FUNEC Questão 9 Completo Atingiu 2,00 de 2,00 Analise o diagrama multifilar da figura a seguir: F1 so E 2 S1 E K1 A1 K1 N Marque a opção que representa, corretamente, a função do contato auxiliar 13/14-K1: Escolha uma opção: a. Intertravamento. b. Contato de selo. Desligar o circuito após o tempo ajustado. d. Acionamento de sinalização. 5/609/06/2026, 08:58 QUESTIONÁRIO 1: Revisão da tentativa AVA FUNEC Questão 10 Completo Atingiu 2,00 de 2,00 Em um painel de acionamentos elétricos as botoeiras devem possuir cores de acordo com sua função, conforme as normas IEC 60073 e VDE 0199. Analise a seguir, algumas funções que uma botoeira pode possuir: I. Partida de um ou mais motores. II. Desligar em caso de emergência. III. Parada de um ou mais motores. IV. Comando de funções auxiliares que não tenham correlação direta com o ciclo de operação da máquina. V. Energizar circuitos de comando. Marque a opção que relaciona corretamente as funções citadas, na ordem em que foram apresentadas, com a respectiva cor que pode ser adotada para a botoeira: Escolha uma opção: a. Vermelho, Vermelho, Verde, Amarelo, Azul. b. Preto, Vermelho, Amarelo, Azul e Verde. Verde, Vermelho, Vermelho, Azul e Verde. d. Azul, Amarelo, Preto, Branco e Verde. 6/6
