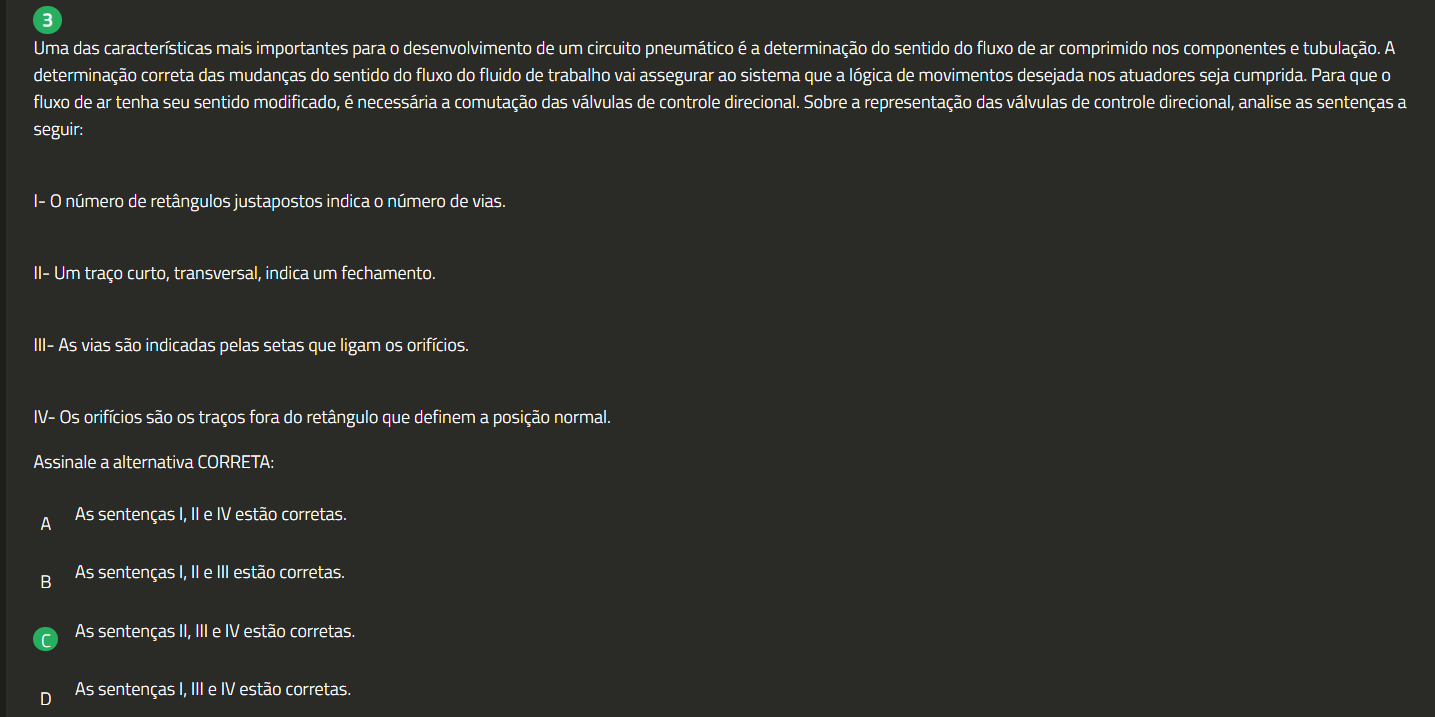

3 Uma das características mais importantes para 0 desenvolvimento de um circuito pneumático é a determinação do sentido do fluxo de ar comprimido nos componentes e tubulação. A determinação correta das mudanças do sentido do fluxo do fluido de trabalho vai assegurar ao sistema que a lógica de movimentos desejada nos atuadores seja cumprida. Para que 0 fluxo de ar tenha seu sentido modificado, é necessária a comutação das válvulas de controle direcional. Sobre a representação das válvulas de controle direcional, analise as sentenças a seguir: I- 0 número de retângulos justapostos indica número de vias. II- Um traço curto, transversal, indica um fechamento. III- As vias são indicadas pelas setas que ligam orifícios. IV- Os orifícios são traços fora do retângulo que definem a posição normal. Assinale a alternativa CORRETA: A As sentenças I, e IV estão corretas. As sentenças I, II e III estão corretas. As sentenças II, III e IV estão corretas. D As sentenças I, III e IV estão corretas.
