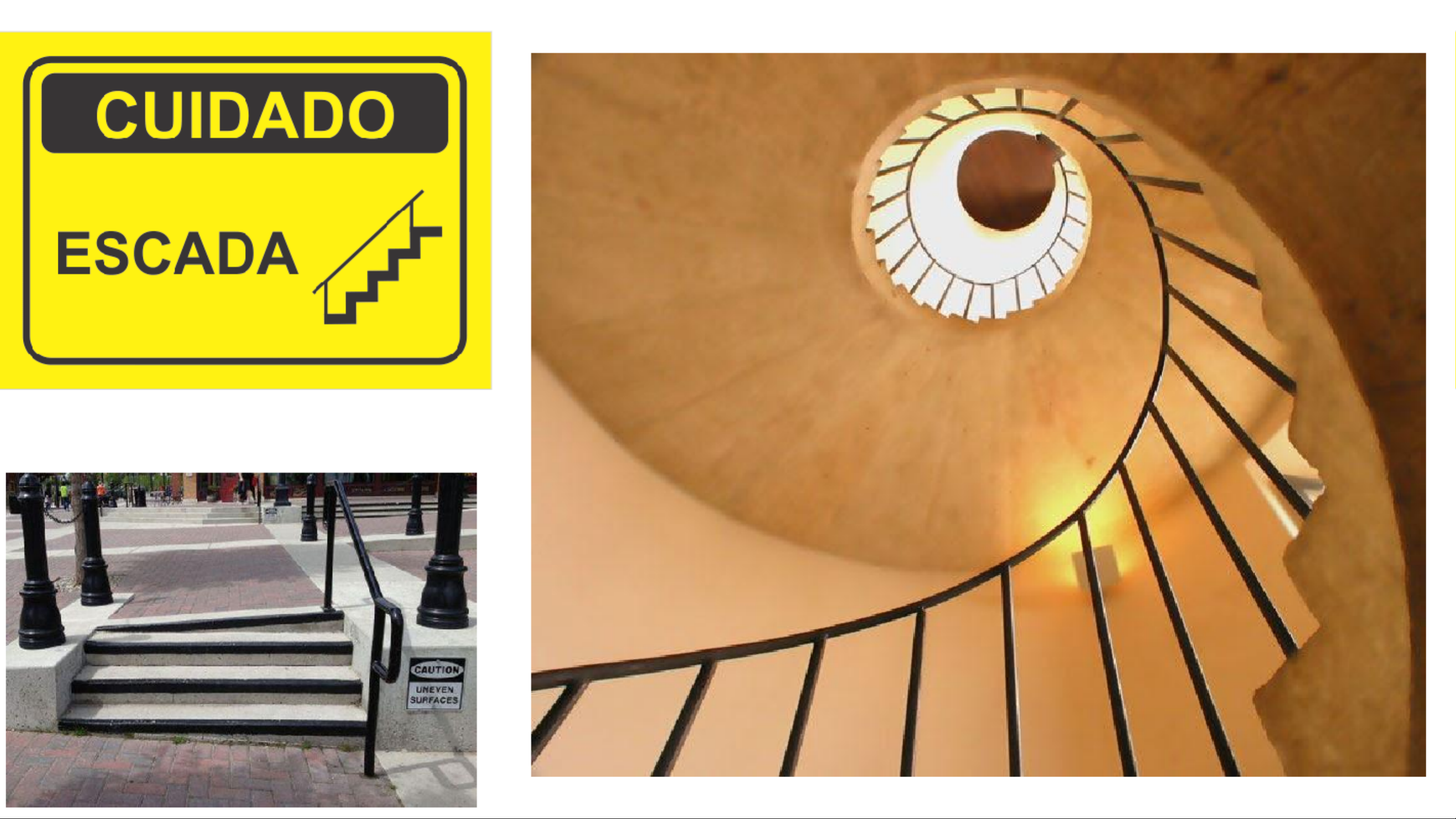

CUIDADO ESCADA CAUTION UNEVEN SURFACES04 Descrição: escada reta em "u" com estrutura metálica inferior aos degraus de ipê. Dois patamares retangulares (intermediário e de saída no piso superior). Guarda-corpo e corrimão em tubos metálicos para pintura.BOCEL BOCEL ou nariz do degrau - Borda saliente do degrau sobre espelho, arredondada inferiormente ou não. DEGRAU - Parte da escada onde se pisa para subir ou descer. PISO: é a superfície horizontal aonde pisamos com nosso pé ao subir uma escada. São conhecidos também como degraus da escada; ESPELHO: é a superfície vertical entre um piso (degrau) e outro. Pelo Menos 15 mm Aonde batemos com a ponta do nosso pé ao subir uma escada; ALTURA DO DEGRAU (h) Distância, medida na vertical, entre LARGURA DO superfícies de degraus contíguos. DEGRAU (b) Toda e qualquer escada, do ponto de vista de segurança de uso deve ter altura entre 16 e 18 centímetros. ALTURA DO DEGRAU (h) PATAMAR - conhecido também como patamar de descanso, é assuperfície horizontal mais larga que os degraus. Servem como descanso em escadas muito extensas QUINA GUARDA-CORPO: é elemento vertical ao longo das escadas que serve de proteção para as pessoas não caírem da escada; CORRIMÃO: é um elemento presente no guarda-corpo da escada e serve para as pessoas apoiarem as mãos ao subir ou descer uma escada. Pelo Menos 15 mmPara esse cálculo estar perfeito, degrau posto em um espelho deve ter sua altura entre 14 a cm 16 cm e 18 cm, e a pisada de uma pessoa deve ter entre 25 e 32cm. Sendo: e = plano vertical, altura ou espelho. = plano horizontal, largura ou piso. Figura 12.7 - Dimensões dos pisos e espelhos para calculo de escada As alturas máximas e larguras mínimas admitidas são: 1° - Quando de uso INTERNO: a) altura máxima 0.18 m b) largura mínima 0.25 m 2° - Quando de uso EXTERNO: a) altura máxima 0.15 m b) largura mínima 0.28 mALGUMAS CONSIDERAÇÕES: A altura e comprimento dos degraus devem ser não há corrimão proporcionais para acomodação do movimento do corpo passagem nova (parede demolida) não há faixa de contrastante nos degraus degraus de alturas diferentes - Se degrau tiver mais que 18 centímetros de espelho, a não há piso tátil no início e término da escada escada se torna cansativa; - Se o piso do degrau for menor do que 25 cm, o pé não encontra apoio e a escada pode provocar quedas, ou no h = 18cm mínimo, pode-se arranhar calcanhar no espelho ao descer; h = 19cm - Se os espelhos de uma escada forem variáveis quebra- se ritmo dos passos e a possibilidade de quedas é h = 25cm grande. - A largura mínima de uma escada de edificação residencial unifamiliar (escada de uma casa de dois ou três pavimentos, escada interna de uma cobertura de prédio) deve ser de no mínimo 80 cm.Para cálculo de uma escada devemos ter: 15 28,6 - a altura do piso ao teto, conhecida como Pé-direito, 17,2 - altura da laje do piso superior. Para calcular a escada somamos as duas medidas = PE (pé esquerdo): 260 No exemplo da figura temos: PD + Lage = PE 2,60m + 0,15m (15 cm) = 2,75 mQUAIS AS INFORMAÇÕES QUE PRECISAMOS PARA SE PROJETAR UMA ESCADA? 1) - LARGURA DA ESCADA NESSE PROJETO? 2) - ALTURA DA ESCADA NESSE PROJETO? SUAVE 3) - QUAL NÚMERO DE ESPELHOS? 4) - QUAL A ALTURA DO ESPELHO? 5) - QUAL NUMERO DE PISOS? COMPRIMENTOL mais curto 6) - QUAL A PROFUNDIDADE DO PISO? COMPRIMENTOL mais longoEXEMPLO DE CALCULO DE UMA ESCADA: 1) - LARGURA DA ESCADA NESSE PROJETO? RESP.: Por ser uma residencia pequena iremos considerar: 0,80 m 2) - ALTURA DA ESCADA NESSE PROJETO? Primeiro devemos ter a altura do piso ao teto, conhecida como pé-direito. Como exemplo vamos usar a altura de 2,70m. Depois, precisamos considerar a altura da laje do piso superior. Neste caso vamos considerar 0,15m (15 cm). Para calcular a escada somamos as duas medidas = PE (pé esquerdo): 2,70+0,15= 2,853) - QUAL NÚMERO DE ESPELHOS? 2,85/0,18= dividimos PE pela altura máxima permitida para 15,83 espelho que é 18cm. Como não podemos ter um número quebrado de degraus, = 16 SEMPRE arredondamos para cima, ou seja, teremos aqui ESPELHOS 16 degraus. 4) - QUAL A ALTURA DO ESPELHO? 2,85/16 Então, precisamos fazer um ajuste na altura do espelho: = 0,178 2,85 (pé-direito+laje) / 16 degraus = 0,178 cm cm (nunca devemos arredondar este valor)5) - QUAL NUMERO DE PISOS? RESP.: Número de pisos = Número de espelhos - 1 ou seja 16 - 1 = 15 Formula Blondel 2E+P = +/- 64cm 6) - QUAL A PROFUNDIDADE DO PISO? E A proporção cômoda entre plano horizontal e plano P vertical dos degraus é definida pela expressão: PISO ESPELHO - Desta maneira, para definirmos tamanho do piso temos que aplicar a Fórmula de Blondel: 2e (altura do espelho) + (piso do degrau) = 0,64 (constante) 2 0,178 + = 0,64, ou seja, p= 0,284 Então fechamos esta escada com: - 16 degraus, - altura de espelho de 17,8cm - piso de 28,4cmExemplo de cálculo para vencer uma altura de 2,60 m 1. Calcular a quantidade de degraus necessários Considerando um espelho ideal de 18 cm, a altura do espaço é dividida pela altura de cada degrau. resultado deve ser sempre arredondado para cima: 260/18 = 14,44 = 15 degraus 2. Calcular a altura de cada espelho Divide-se a altura até outro piso pelo número de degraus que acabamos de obter: 260/15 = cada espelho medirá 17,33 cm 2.15 m 3. Calcular a dimensão do piso 29.3 cm 2 Aplicar a fórmula de Blondel: 17.3 cm (2 X 17,33 cm) + p) = 64 0.85 m Cada piso medirá 29,34 cm * A escada resultante contará com 15 degraus de 29,34 cm de piso e 17,33 cm de espelhoLeandroI I - -A REPRESENTAÇÃO DA ESCADA EM PLANTA, CORTES E VISTA 16 15 14 13 12 11 10 9 1 2 3 4 5 6 7 8 Após feitos os cálculos para correto dimensionamento de todos os elementos da escada (largura, espelhos, base/pisos, patamares...) a representação em PLANTA e em CORTE ou vista é essencial para demonstra a sua viabilidade e mostrar detalhes executivos.REPRESENTAÇÃO GRAFICA DE ESCADA 100 28 288 100 01 02 03 04 05 90 80 60 10 11 12 2 13 14 15 420 100 420 100 ELEVAÇÃO - ESCADA RETA PLANTA - ESCADA RETA5,10 0,30 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 S 16 15 CORREMÃO 14 Guarda-corpo 13 12 Representação de escada no andar térreo. 11 10 5,10 9 B 0,30 / CORTE PARAA 6 PLANTA DO PAVIMENTO 5 1 17 18 4 TÉRREO 3 2 S 1 CORTE ESQUEMÁTICO DE ESCADA Guarda-corpo Representação de escada no pavimento superior.REPRESENTAÇÃO GRAFICA DE ESCADA RESUMO DA ESCADA: 23 ESPELHOS DE 18cm 22 PISOS (21 DE 28cm e 01 DE 100cm) obs: 0 patamar é contado como piso. 110 LARGURA: 165cm N. COMPRIMENTO: 688cm PÉ DIREITO: 415cm 22 ALTURA GUARDA-CORPO: 100cm 21 20 19 18 17 ESPELHO 15 GUARDA-CORPO E=18cm 14 13 CORRIMÃO 415 PÉ DIREITO PISO 12 P=28cm 11 10 100 09 08 07 PATAMAR 06 05 04 03 02 N. +0,50 N. +0,00 688 ESCADA COMPRIMENTO DA ESCADA CORTE AA ESCALA 1:50Informações Principais: linha de ruptura: degraus invisíveis: separa seta: aponta o linhas tracejadas os degraus sentido da subida dos invisíveis cota nível 2.86 final informações Escada 15 14 13 12 11 10 09 gerais piso a piso= 270cm degraus= 15 corrimão h= 18cm 100 b= 28cm patamar 1.44 cota nível 0.18 08 inicial 200 28 28 partida 80 vai ao 2d. degraus 1.44 degraus 5 01 02 03 04 05 06 07 cota nível 0.18 inicial 280 Detalhe Escada número de degraus: corrimão patamar sempre no sentido da h=90cm Detalhe Escada Planta Baixa subida Corte esc.: 1/50 esquadria esc.: 1/5020.00 4.10 9.90 Térreo 4.50 3.00 Sala de Tv Cozinha Recuo 2.20 5.00 Escada 2.40 3.60 Livre 2.00 1.30 1.20 Hall de Circulação Área de Serviço Entrada Lavabo 1.40 6.00 0.80 Circulação 20.00 9.90 6.00 Superior 4.50 3.00 Dormitório 02 Escada 4.00 5.00 Sacada Area Livre 3.30 2.80 Dormitório Casal Banho Circulação 1.20 1.20 3.25 1.00 Em uma edificação com pé-direito = 2.55m e altura da laje = 0.15m, quantos degraus precisaremos usar para vencer desnível? Qual a altura dos espelhos? Qual tamanho do piso?
