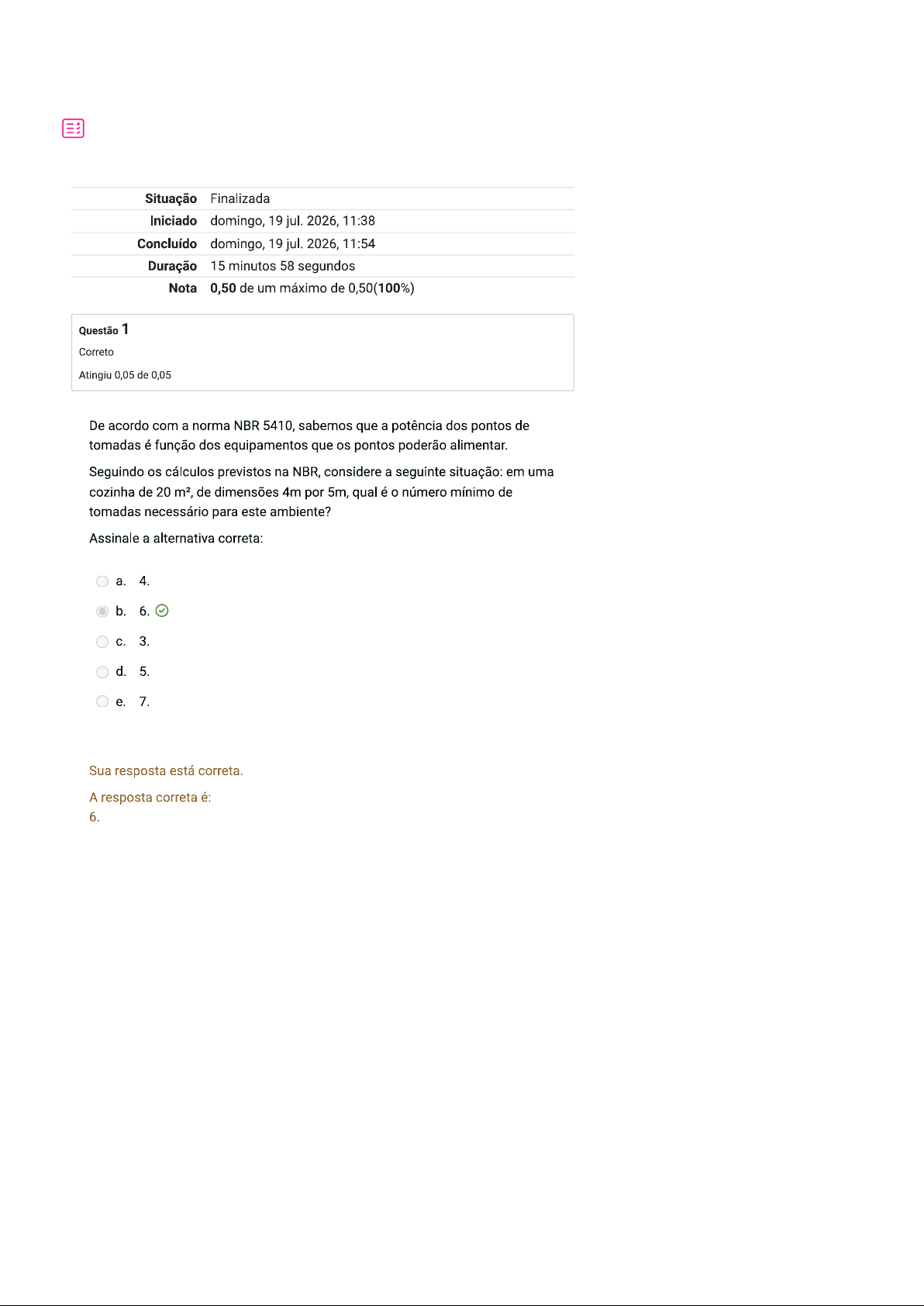

Situação Finalizada Iniciado domingo, 19 jul. 2026, 11:38 Concluído domingo, 19 jul. 2026, 11:54 Duração 15 minutos 58 segundos Nota 0,50 de um máximo de 0,50(100%) Questão 1 Correto Atingiu 0,05 de 0,05 De acordo com a norma NBR 5410, sabemos que a potência dos pontos de tomadas é função dos equipamentos que os pontos poderão alimentar. Seguindo os cálculos previstos na NBR, considere a seguinte situação: em uma cozinha de 20 m², de dimensões 4m por 5m, qual é o número mínimo de tomadas necessário para este ambiente? Assinale a alternativa correta: a. 4. b. 6. 3. d. 5. e. 7. Sua resposta está correta. A resposta correta é: 6.Questão 2 Correto Atingiu 0,05 de 0,05 A norma NBR 5410 diz que o número de pontos de tomadas deve ser determinado em função da destinação do local e dos equipamentos elétricos utilizados, observando-se os seguintes. Leia atentamente os critérios a seguir: I) Em banheiros, deve ser previsto pelo menos um ponto de tomada, próximo ao lavatório; II) Somente em cozinhas que devem prever no mínimo um ponto de tomada para cada 3,5 m, ou fração, de perímetro, sendo que acima da bancada da pia devem ser previstas no mínimo duas tomadas de corrente, no mesmo ponto ou em pontos distintos; III) Em varandas, deve ser previsto pelo menos um ponto de tomada; IV) Em salas e dormitórios, devem ser previstos pelo menos um ponto de tomada para cada 2 m de perímetro. Assinale a alternativa que apresenta todas as afirmativas corretas. a. le III. b. II, III e IV. e IV. d. I, e III. e. I, II, III e IV. Sua resposta está correta. A resposta correta é: le III.Questão 3 Correto Atingiu 0,05 de 0,05 Sabemos que, se a potência de um elemento for positiva (+), esse elemento está absorvendo-a. Por outro lado, se a potência for negativa (-), esse elemento está fornecendo esta potência. Em relação às potências positiva e negativa, assinale a alternativa correta: a. Todos os dispositivos reversíveis podem funcionar tanto como cargas quanto como fontes, dependendo da situação. b. Fontes são elementos cujas cargas são movidas por uma "força externa" através do dispositivo do maior potencial elétrico para o menor. Quando os elétrons se movem de um ponto com maior potencial elétrico para um com menor potencial elétrico, denomina-se dispositivo passivo. d. Convencionalmente, a potência tem sinal negativo quando ela flui em direção a um componente e sinal positivo quando flui para fora de um componente. e. As fontes são chamadas de componentes passivos e eles "consomem" potência elétrica do circuito, convertendo-a em outras formas de energia, tais como trabalho mecânico, calor, luz, etc. Sua resposta está correta. A resposta correta é: Quando os elétrons se movem de um ponto com maior potencial elétrico para um com menor potencial elétrico, denomina-se dispositivo passivo.Questão 4 Correto Atingiu 0,05 de 0,05 A norma NBR 5410 estabelece critérios de levantamento de previsão de cargas de iluminação para baixa tensão. Para locais de habitação, algumas regras gerais devem ser consideradas. Em relação à NBR 5410 e aos estudos de projetos, leia atentamente as afirmativas a seguir. I) De acordo com a NBR 5410, o projetista tem a liberdade de dimensionar os cabos, condutores e eletrodutos de acordo com os critérios que ele julgar mais adequados, caso preserve o memorial de cálculo nos projetos. II) A definição do sistema de aterramento é um passo muito importante dentro de um projeto, visto que será o norteador para o dimensionamento de conduítes, eletrocalha ou outro método de instalação. III) Primeiro deve-se realizar a distribuição dos pontos em que estão previstas as cargas, em seguida, deve-se fazer a atribuição da potência do ponto. Isso lhe possibilitará verificar a necessidade de correção do fator de potência das cargas. Assinale a alternativa que apresenta todas as afirmativas corretas. a. II e III. b. e III. I, e III. d. Apenas a III. e. e II. Sua resposta está correta. A resposta correta é: II e III.Questão 5 Correto Atingiu 0,05 de 0,05 Sobre a potência das tomadas, é essencial saber a sua classificação conforme a sua utilização. A norma cita tomadas residenciais e industriais, sendo que, especificamente, para as tomadas residenciais (prediais), podemos classificá- las em: (a) tomadas de uso geral (TUGs) e (b) tomadas de uso específico (TUEs). Sobre esta classificação, leia as afirmativas a seguir e assinale a correta. a. As TUGs suportam corrente de até 20 Ampères, e as TUEs, correntes acima de 20 b. As TUGs e as TUEs podem atender os mesmos equipamentos sem prejudicar a vida útil do aparelho. De acordo com as normas, todas as tomadas de uma residência devem ser 100% TUE ou 100% TUG, como medida de segurança para não confundir os moradores. d. Em nossas residências, não temos TUEs instaladas, sendo que o seu uso é totalmente restrito a comércios e indústrias. e. Tomadas industriais, normalmente, são TUEs, em função das máquinas utilizadas na indústria. Sua resposta está correta. A resposta correta é: Tomadas industriais, normalmente, são TUEs, em função das máquinas utilizadas na indústria.Questão 6 Correto Atingiu 0,05 de 0,05 Um circuito elétrico é basicamente composto por fontes de tensão e/ou corrente, componentes elétricos (resistores, indutores e capacitores) e condutores. Quando o circuito elétrico está fechado, uma corrente elétrica é produzida através da diferença de potencial da fonte, fluindo pelo caminho fechado dos circuitos e passando por todos os componentes que compõem esse circuito. Utilizando os seus conhecimentos sobre circuitos elétricos, analise o esquema e as afirmativas a seguir. Marque V para a(s) afirmativa(s) verdadeira(s) e F para a(s) falsa(s). Dados: R1 = R2 = R3 = R4 = 10 e V1 100 V. R1 R2 R3 V1 + R4 () É possível substituir os 4 resistores por um único de () A tensão nos terminais de R2 é de 30 V. () Se for acrescentado um resistor R3 = em paralelo apenas com R1, a resistência equivalente do circuito será de () Considerando o circuito do desenho, se for acrescentada uma resistência Ra em paralelo com R1 e uma resistência Rb em paralelo com R3, desconsiderando os valores de cada resistor, a resistência equivalente seria de: R3+Rb R3.Rb A seguir, assinale a alternativa que apresenta a sequência correta: a. V,F,V,F. b. V,V,F,V. d. e. F,F,V,V. Sua resposta está correta. A resposta correta é: V,V,F,V.Questão 7 Correto Atingiu 0,05 de 0,05 Existem diversas normas técnicas que são aplicáveis às instalações elétricas, como a NBR 5410, que trata das instalações elétricas de baixa tensão, e a NBR 14039, que trata de instalações elétricas de média tensão de 1 kV a 36,2 kV. Complemento a essas normas, existem outras que tratam de assuntos correlatos. I) Durante a atribuição da potência de cada ponto do circuito, o engenheiro responsável deve fazer a atribuição da potência do ponto. Isso lhe possibilitará verificar a necessidade de correção do fator de potência das cargas. II) Para a distribuição de cargas em circuitos, o engenheiro deverá verificar quais cargas serão agrupadas em cada circuito. III) A localização do quadro de distribuição (QD) é fundamental em um projeto, visto que os cabos que alimentam os QDs são de bitolas maiores. posicionamento deve ser estratégico, alinhando praticidade e economia para a instalação. Assinale a alternativa que apresenta todas as afirmativas corretas. a. I, e III. b. Apenas a e II. d. e III. e. e III. Sua resposta está correta. A resposta correta é: I, e III.Questão 8 Correto Atingiu 0,05 de 0,05 De modo simplificado, o resistor equivalente é um resistor capaz de substituir parcial ou integralmente todos os resistores de um determinado arranjo. Esse resistor manterá as propriedades do resto do circuito, visto que a sua função é facilitar a interpretação e entendimento, e não alterar as características do circuito elétrico. Dado o esquema abaixo, verifica-se que o circuito pode ser reduzido a um único resistor no valor de: R1 R3 R5 V1 + R2 R4 R6 Dados: R1 = 2 Ω, R2 = 5 Ω, R3 = 7 Ω, R4 = 10 Ω, R5 = 13 e R6 = 6 Ω. Assinale a alternativa correta: a. b. d. Sua resposta está correta. A resposta correta é:Questão 9 Correto Atingiu 0,05 de 0,05 Analise atentamente a figura a seguir. Circuito elétrico simples Chave Pilha Fio Quando a pilha está carregada, há uma diferença de potencial elétrico entre os polos positivo e negativo da pilha. Isto significa haver mais elétrons em um extremo da pilha (polo negativo) do que no outro (polo positivo), então há uma constante insistência desses elétrons presentes. Para a lâmpada acender, é necessário que haja: Assinale a alternativa correta: a. Elementos capacitivos. b. Aquecimento no fio. Elementos resistivos. d. Diferença de potencial. e. Elementos indutivos. Sua resposta está correta. A resposta correta é: Diferença de potencial.Questão 10 Correto Atingiu 0,05 de 0,05 A Lei de Ohm é uma importante relação para a solução de circuitos elétricos, porém, não é suficiente para circuitos com mais elementos. As Leis de Kirchhoff complementam a Lei de Ohm e formam, juntas, uma poderosa ferramenta para a solução de circuitos elétricos. Aplique LKC para determinar o valor da corrente i₂ e no circuito da figura a seguir. R₁ 2A b 0,5 A R₂ i₃ C a i₂ d e f Assinale a alternativa correta: a. b. C. d. e. Sua resposta está correta. A resposta correta é:
