INSTALAÇÕES ELÉTRICAS INDUSTRIAIS
Prof. MSc. Eduardo da Silva



ORIENTAÇÕES PARA O TRABALHO DE ATIVIDADE PRÁTICA

Olá, alunos, este documento servirá de base para auxiliá-los na elaboração do trabalho
de atividade prática da disciplina de Instalações Elétricas Industriais.

1. INTRODUÇÃO

Esta atividade oferece um ambiente simulado de uma planta industrial didática, em que
o aluno precisa avaliar as condições de operação dos equipamentos e dimensionar um banco
capacitivo a fim de corrigir o Fator de Potência (FP) em ambiente industrial, aplicando os
assuntos trabalhados na disciplina.
Para realizar esta correção, vamos utilizar o nosso Simulador de Subestação Elétrica,
disponível no AVA Univirtus, que contém uma pequena fábrica de farelo de grãos torrados (soja,
milho, cevada, etc.). Esta fábrica ilustra um processo industrial que visa aumentar o valor
nutricional do grão, eliminar fatores antinutricionais e melhorar a palatabilidade através do
tratamento térmico.
As principais etapas dessa linha de produção, são:
 Recepção e armazenamento: os grãos chegam e são armazenados em uma moega;
 Secagem dos grãos: os grãos passam por uma secagem para atingir a umidade ideal
para a torrefação;
 Trituração/Descascamento: dependendo do grão, a casca é removida ou o grão é
quebrado (triturado) para facilitar a extração do óleo e o cozimento;
 Torrefação: o farelo é aquecido em um forno elétrico industrial por um tempo
controlado, inativando fatores antinutricionais (como a urease na soja) e desenvolvendo
aroma e cor.

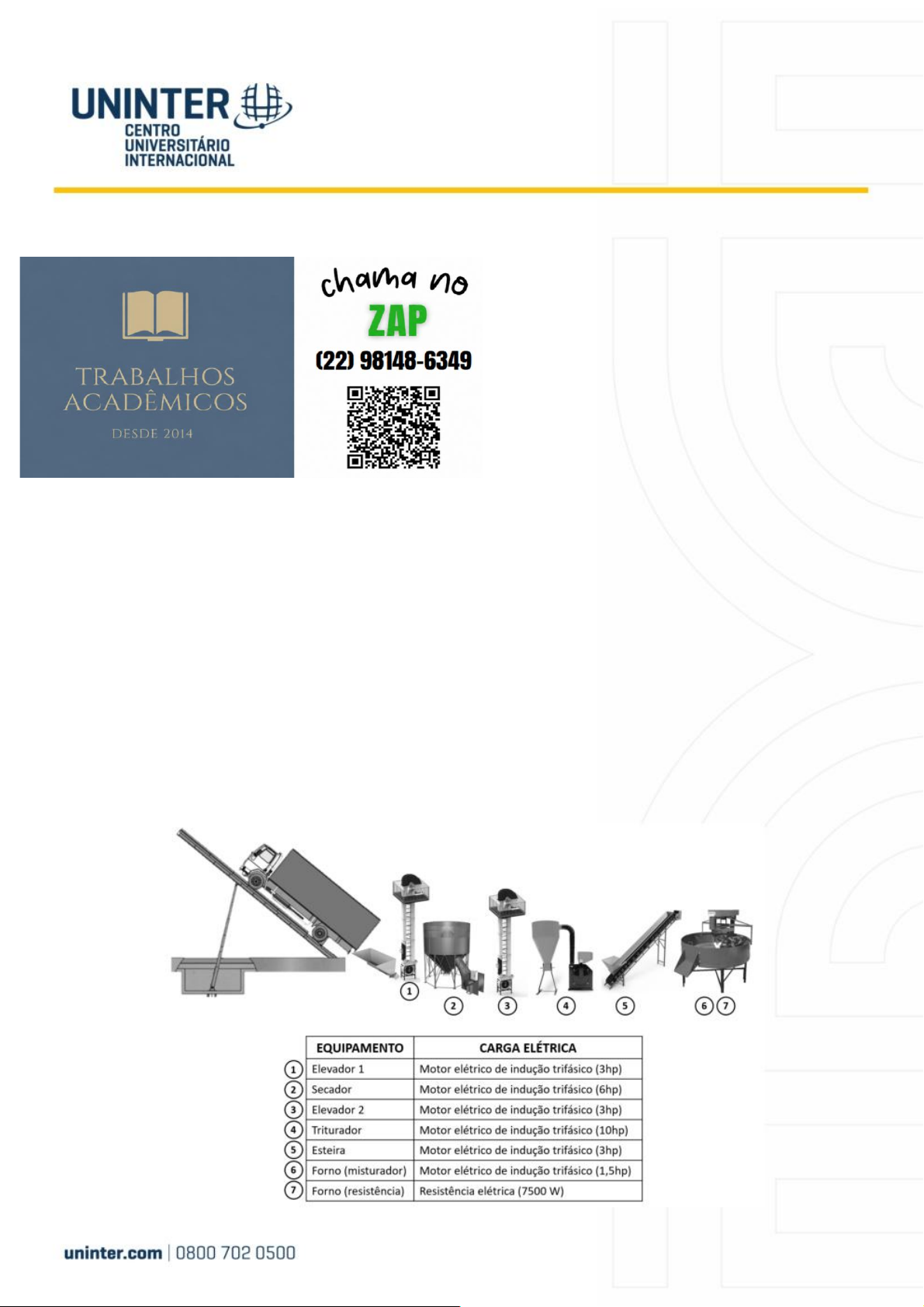

Na simulação, o aluno precisará avaliar o funcionamento de 7 equipamentos que
compõem a planta didática, conforme ilustrado no esquema abaixo, e analisar seus efeitos
quanto ao FP geral da planta.







INSTALAÇÕES ELÉTRICAS INDUSTRIAIS
Prof. MSc. Eduardo da Silva


2. OBJETIVO

A atividade tem por objetivo praticar os conhecimentos a respeito da correção do Fator
de Potência (FP) em ambiente industrial, conforme os assuntos trabalhados na disciplina.

3. METODOLOGIA

A atividade propõe 3 modos de operação, em que cada modo apresenta uma
combinação diferente em relação ao status dos equipamentos. O funcionamento da fábrica,
com equipamentos ligados ou desligados, representa situações distintas para as cargas elétricas
e para o FP geral. A imagem abaixo mostra um exemplo de modo de operação, em que a fábrica
ainda não iniciou o processo de torra.









Para cada modo de operação proposto, você terá que dimensionar um banco capacitivo
para regular o FP geral. Ao longo do processo, será necessário usar o simulador, onde irá
manipular os equipamentos e fazer a verificação das grandezas elétricas.
A entrega da atividade será feita inteiramente no AVA Univirtus. Basta acessar a aba de
avaliações, iniciar a “Prova Atividade Prática” e responder às questões solicitadas com os
valores obtidos nas etapas da atividade.

4. PROCEDIMENTOS (PASSO A PASSO)

Abaixo, segue um passo a passo de como a atividade deverá ser realizada.

passo 1 - Assista ao vídeo de instruções gerais da atividade e uso do simulador de Subestação
Elétrica. Nele haverá também, um exemplo de como realizar a correção do FP.

passo 2 - Abra a Prova Atividade Prática na guia Avaliações da disciplina e leia o enunciado das
questões. Cada questão corresponde a um modo de operação da fábrica e nela haverá
instruções específicas para que possa realizar as etapas necessárias.

passo 3 - Após fazer todos os cálculos e simulações, preencha os campos solicitados nas questões
da atividade. Se estiver certo de que terminou todas as etapas, clique em Entregar a
atividade.







INSTALAÇÕES ELÉTRICAS INDUSTRIAIS
Prof. MSc. Eduardo da Silva


5. RECOMENDAÇÕES GERAIS

Essa atividade requer um certo tempo para ser feita, portanto não deixe para iniciá-la
próximo do final do prazo.

Ao longo das etapas da atividade, recomendo que faça os cálculos e simulações
acompanhado de uma planilha ou bloco de notas, onde registrará os valores que serão utilizados
nas etapas seguintes.

IMPORTANTE!!!

Assim como nas APOLs, você poderá abrir a atividade quantas vezes quiser, desde que
esteja dentro do prazo determinado para a realização, no entanto, só clique em Entregar a
atividade quando estiver certo das suas respostas e com todos os campos preenchidos.
Por razões óbvias, após a exibição do gabarito ou o término do prazo, você não poderá

mais acessar a atividade ou realizar novo envio.

Qualquer dúvida, me procure no canal de tutorias da disciplina.






Prof. MSc. Eduardo da Silva
Escola Superior Politécnica UNINTER
