Projeto Fundação Casas Geminadas

Prévia do material em texto

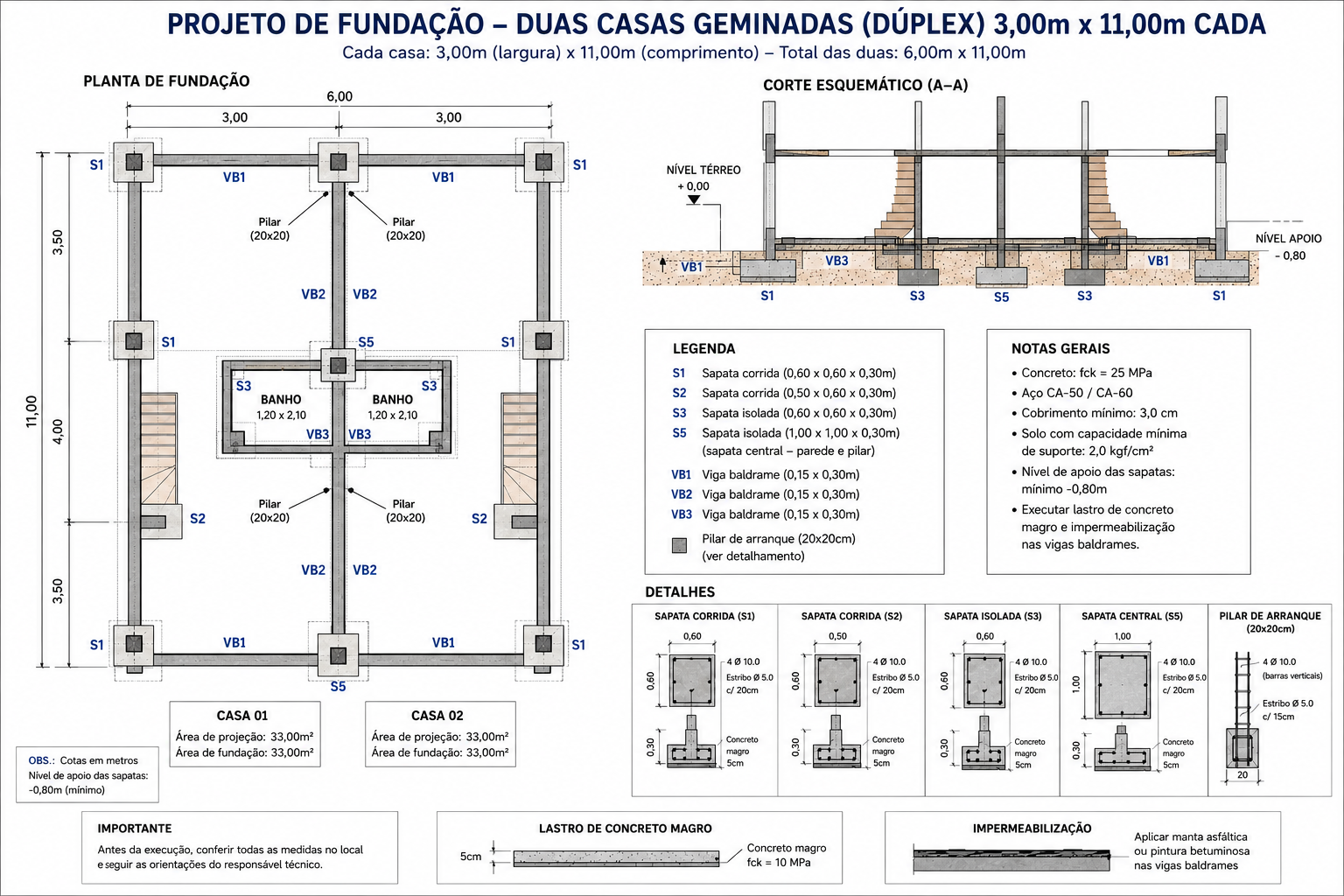

PROJETO DE FUNDAÇÃO - DUAS CASAS GEMINADAS (DÚPLEX) 3,00m X 11,00m CADA Cada casa: 3,00m (largura) X 11,00m (comprimento) Total das duas: 6,00m X 11,00m PLANTA DE FUNDAÇÃO CORTE ESQUEMÁTICO (A-A) 6,00 3,00 3,00 S1 S1 NÍVEL TÉRREO VB1 VB1 Pilar Pilar 3,50 (20x20) (20x20) NÍVEL APOIO VB3 VB1 0,80 VB1 VB2 VB2 S1 S3 S5 S3 S1 S1 S5 S1 LEGENDA NOTAS GERAIS S1 Sapata corrida (0,60 X 0,60 X 0,30m) Concreto: fck = 25 MPa S3 S3 BANHO BANHO S2 Sapata corrida (0,50 X 0,60 X 0,30m) Aço CA-50 / CA-60 11,00 1,20 2,10 1,20 2,10 S3 Sapata isolada (0,60 X 0,60 X 0,30m) Cobrimento mínimo: 3,0 cm 4,00 VB3 VB3 S5 Sapata isolada (1,00 X 1,00 0,30m) Solo com capacidade mínima (sapata central parede e pilar) de suporte: 2,0 kgf/cm2 VB1 Viga baldrame (0,15 X 0,30m) Nivel de apoio das sapatas: VB2 Viga baldrame (0,15 X 0,30m) -0,80m Pilar Pilar (20x20) (20x20) S2 VB3 Viga baldrame (0,15 X 0,30m) Executar lastro de concreto S2 magro e impermeabilização Pilar de arranque (20x20cm) nas vigas baldrames. (ver detalhamento) VB2 VB2 3,50 DETALHES SAPATA CORRIDA (S1) SAPATA CORRIDA (S2) SAPATA ISOLADA SAPATA CENTRAL PILAR DE ARRANQUE (20x20cm) 0,60 0,50 0,60 1,00 S1 VB1 VB1 S1 10.0 10.0 S5 0,60 Estribo 0 5.0 Estribo 0 5.0 0,60 Estribo 5.0 Estribo 5.0 (barras verticais) c/ 20cm c/ 20cm c/ 20cm 1.00 c/ 20cm Estribo 5.0 CASA 01 CASA 02 c/ 15cm Área de projeção: de projeção: Concreto Concreto Área de fundação: Área de fundação: 0,30 0,30 0,30 Concreto Concreto magro magro magro magro OBS.: Cotas em metros 5cm 5cm 5cm 5cm Nivel de apoio das sapatas: 20 -0,80m IMPORTANTE LASTRO DE CONCRETO MAGRO IMPERMEABILIZAÇÃO Aplicar manta asfáltica Antes da execução, conferir todas as medidas no local Concreto magro 5cm ou pintura betuminosa e seguir as orientações do responsável técnico. fck 10 MPa nas vigas baldrames
