 Av2 - Eletrônica e Circuitos de Potência (/alu…
Av2 - Eletrônica e Circuitos de Potência
Colaborar  
(/notific
Informações adicionais
Período: 24/08/2026 00:00 à 05/10/2026 23:59
Orientações: Cada avaliação virtual permite ao aluno 3 tentativas para melhorar sua nota :)!
Tentativas: 1 / 3
Arquivos
Confirmar avaliação
1)
a)
b)
c)
d)
e)
2)

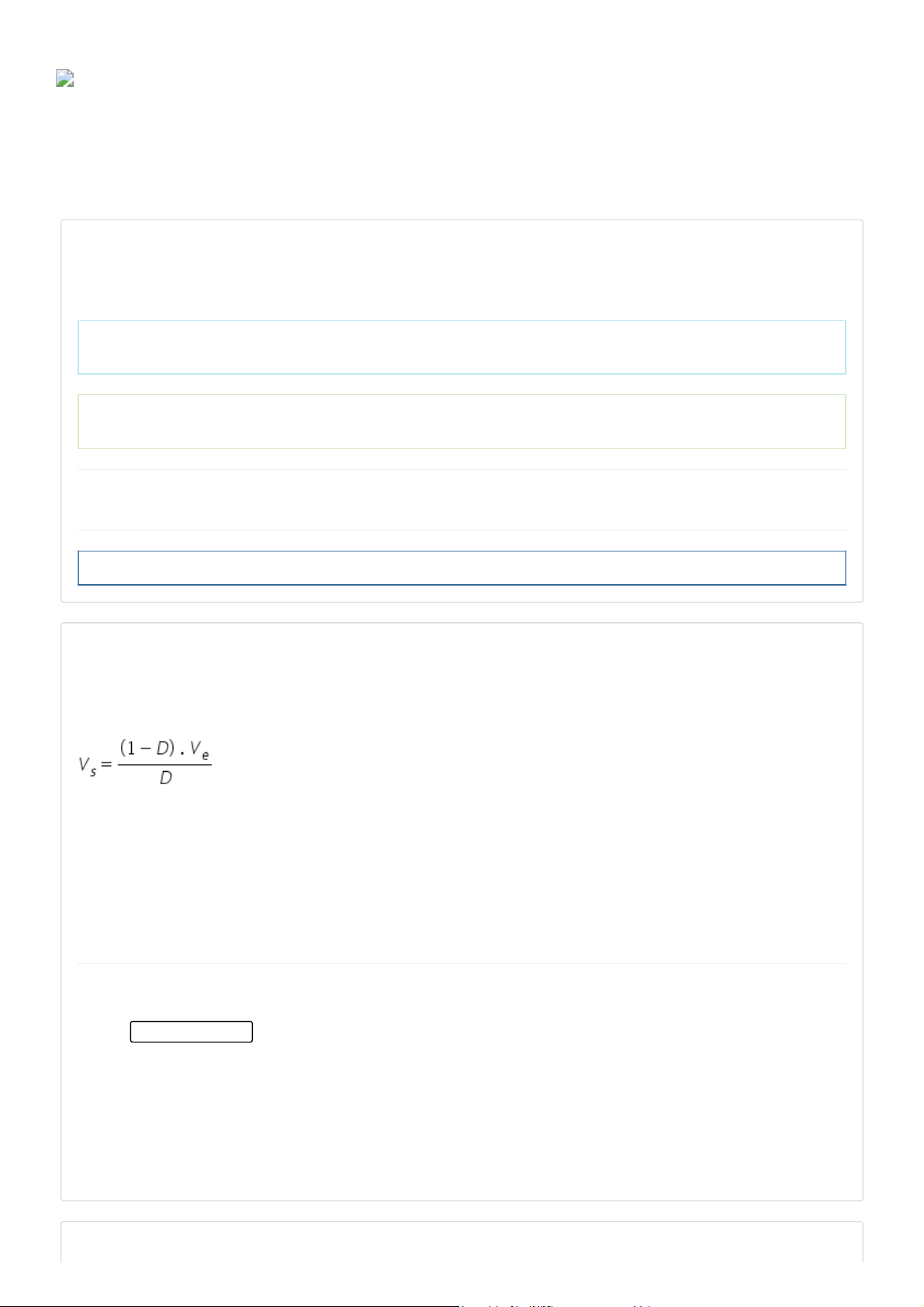

Um conversor Buck-Boost pode elevar ou abaixar a tensão de saída, produzindo uma tensão superior ou inferior
à tensão de entrada. Um circuito CC-CC típico Buck-Boost permite que a tensão de entrada (VE) seja aumentada ou
diminuída, dependendo do ciclo de trabalho (D). A tensão de saída (VS) é dada por:

Um motor  CC precisa ser alimentado com tensão contínua  de 8V. Uma bateria que fornece 6,5 V de tensão
contínua  é usada para alimentar o motor. Para ajustar a amplitude da tensão da  bateria é usado um conversor
Buck-Boost. Dessa forma, o conversor aumenta ou diminui a tensão a ser usada pelo motor, de acordo com o ciclo
de trabalho da chave de potência (D) para a adequar a tensão na saída.
Um ciclo de trabalho igual a 1, indica que a chave está fechada 100% do tempo. Desta maneira, o percentual de
tempo onde a chave deve permanecer fechada é:
Alternativas:
44% Alternativa assinalada
46%
47%
49%
51%
https://www.colaboraread.com.br/aluno/avaliacao/index/3646739207?atividadeDisciplinaId=21766688
https://www.colaboraread.com.br/aluno/avaliacao/index/3646739207?atividadeDisciplinaId=21766688
https://www.colaboraread.com.br/notificacao/index
https://www.colaboraread.com.br/notificacao/index
https://www.colaboraread.com.br/notificacao/index
a)
b)
c)
d)
e)
3)
a)
b)
c)
d)
e)
Em ocasiões gerais, um conversor com forte isolamento não é necessário. No entanto, um maior isolamento pode
garantir que o conversor tenha uma menor corrente de fuga e maior confiabilidade.

Segue os passos para a seleção de um conversor CC-CC para qualquer aplicação.

A - Restringir a seleção ao parâmetro mais importante para sua aplicação.
B -  Selecionar conversores com parâmetros que atendam a aplicação. Por  exemplo, qual é a tensão de entrada
necessária e a faixa de tensão de saída? Você precisa de isolamento de entrada-saída?
C -  avalie as funções opcionais que o conversor  oferece a sua aplicação, tais como proteção a sobrecorrente e
sobretensão.
D - Organizar os parâmetros  em ordem de prioridade com base na importância para sua aplicação.
Assinale a opção que apresenta a ordem correta dos argumentos a serem utilizados:
Alternativas:
B - D - C - A.
C - D - A - B.
D - B - A - C.
B - D - A - C. Alternativa assinalada
B - A - D - C.
A função do capacitor na saída do conversor é manter uma tensão constante na saída. A  capacitância e a
resistência equivalente em série (ESR – Equivalent Series Resistance) influenciam a tensão na saída.

Dentro disso, avalie as afirmações abaixo:

l - A resistência CC ( Rcc ) de um indutor é normalmente muito pequena, variando de menos de 0,01 Ω a alguns
ohms (geralmente não superior a 4Ω).
ll - Devido à ESR, a corrente no capacitor ( iC ) dissipa potência e aumenta a temperatura do próprio capacitor.
lll -  Como a temperatura excessiva afeta negativamente  a confiabilidade e o tempo de vida de um capacitor, um
capacitor de saída com uma  corrente adequada deve ser selecionado.
Agora, podemos dizer que é correto o que se afirma em:
Alternativas:
II apenas.
III apenas.
l e lll apenas.
l e ll apenas.
l, ll e lll. Alternativa assinalada
4)
a)
b)
c)
d)
e)
5)
a)
b)
São usadas fontes de alimentação secundárias, como as baterias, que fornecem tensão contínua. Nesse caso os
inversores de potência são essenciais para conversão da energia CC em CA e assim manter a operação desses
aparelhos.

Neste contexto avalie as seguintes asserções e a relação proposta entre elas:

l - Mesmo que a entrada para um circuito inversor seja uma fonte CC, não é incomum ter este CC derivado de uma
fonte de corrente alternada, como a fornecida pelo sistema de energia elétrica.

PORQUE

ll - Com a evolução da indústria de semicondutores, os inversores se tornaram puramente eletrônicos e estão cada
vez mais acessíveis, eficientes e compactos muito em razão da evolução no aumento na frequência máxima de
operação do IGBT e na redução da relação custo-tensão de operação do MOSFET.
A respeito das asserções, assinale a opção correta:
Alternativas:
As asserções I e II são verdadeiras, mas a II não é uma justificativa da I. Alternativa assinalada
As asserções I e II são verdadeiras e II é uma justificativa da I.
A asserção I é verdadeira e a II é falsa.
A asserção I é falsa e a II é verdadeira.
As asserções I e II são falsas.
Filtros são usados na entrada e na saída do inversor com finalidades distintas. O filtro de entrada remove o ruído
presente no sinal CC, e assim fornece uma tensão limpa ao circuito do inversor. O filtro de saída, conhecido como
filtro harmônico, remove os componentes de alta frequência na saída do inversor, e assim produz uma onda quase
senoidal.

Avalie as seguintes afirmativas:

l - O filtro de primeira ordem é formado por um único indutor, cuja atenuação é da ordem de -20 dB / década em
toda a faixa de frequência. Usando este filtro, a frequência de comutação do inversor deve ser alta para atenuar
suficientemente os harmônicos do inversor.
ll -  O filtro é um circuito formado por capacitância, indutância e resistência  usado para separar uma faixa de
frequência.
lll -  A resistência apenas atenua o  sinal de entrada enquanto que a capacitância e a indutância modificam o
sinal durante a transição do estado inicial para o estado estacionário final, pois eles armazenam ou liberam energia
de forma exponencial a partir do sinal de entrada.
Assinale a alternativa correta:
Alternativas:
Apenas ll.
Apenas lIl.
c)
d)
e)
Apenas l e ll.
Apenas l e lll.
l, ll e lll. Alternativa assinalada
