Avaliação de Circuitos Elétricos

Prévia do material em texto

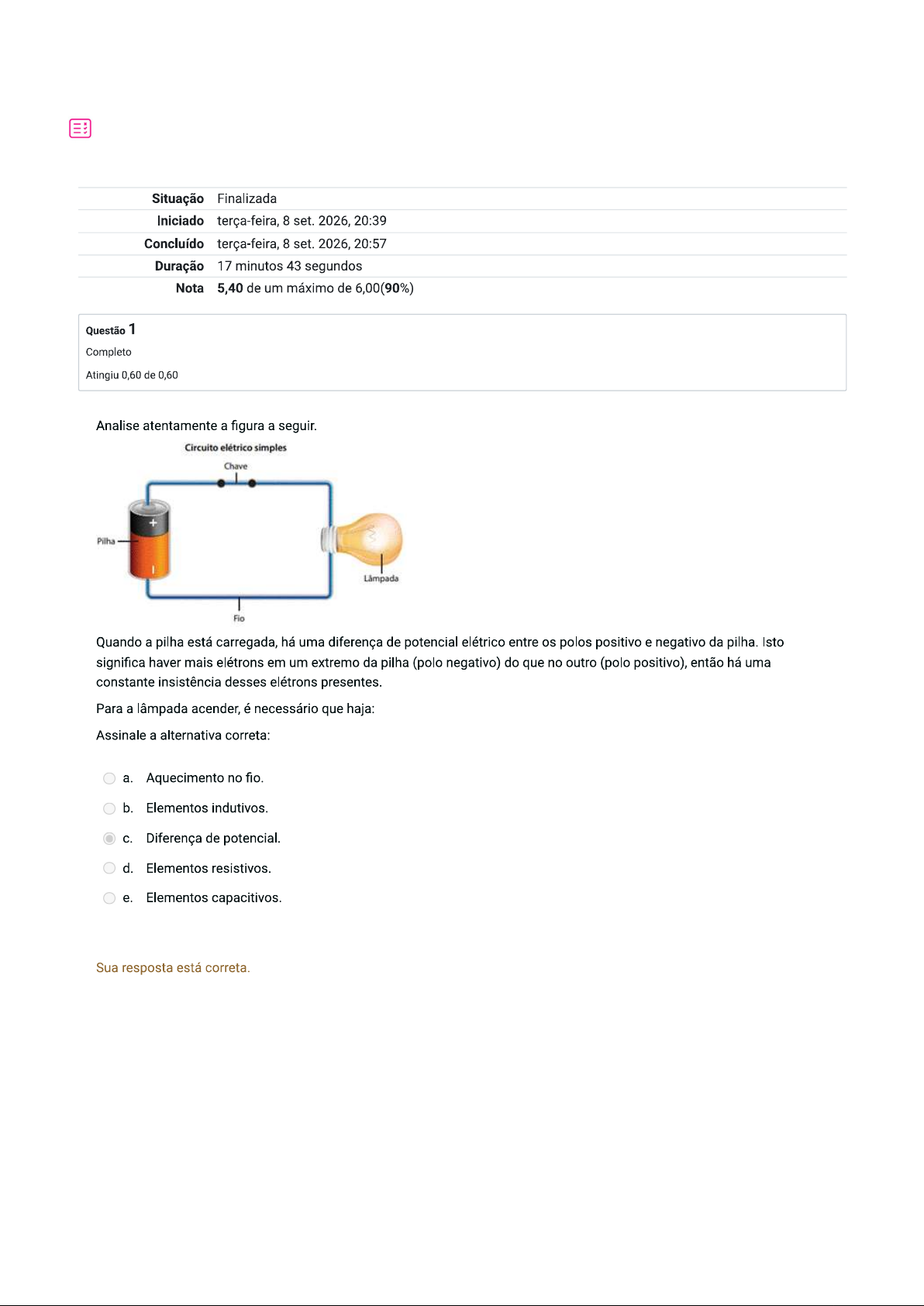

Situação Finalizada Iniciado terça-feira, 8 set. 2026, 20:39 Concluído terça-feira, 8 set. 2026, 20:57 Duração 17 minutos 43 segundos Nota 5,40 de um máximo de 6,00(90%) Questão 1 Completo Atingiu 0,60 de 0,60 Analise atentamente a figura a seguir. Circuito elétrico simples Chave Pilha Fio Quando a pilha está carregada, há uma diferença de potencial elétrico entre os polos positivo e negativo da pilha. Isto significa haver mais elétrons em um extremo da pilha (polo negativo) do que no outro (polo positivo), então há uma constante insistência desses elétrons presentes. Para a lâmpada acender, é necessário que haja: Assinale a alternativa correta: a. Aquecimento no fio. b. Elementos indutivos. Diferença de potencial. d. Elementos resistivos. e. Elementos capacitivos. Sua resposta está correta.Questão 2 Completo Atingiu 0,60 de 0,60 dimensionamento correto da seção transversal de um condutor é extremamente necessário ao bom funcionamento das instalações. Além de evitar problemas na carga a serem energizadas, o dimensionamento correto também proporciona a diminuição do risco de acidentes elétricos, como o princípio de incêndio. Em função disso, é preciso considerar alguns aspectos para fazer o Leia atentamente alguns dos critérios a serem considerados durante o dimensionamento. (1) Frequência nominal. (2) Potência da carga a ser suprida. (3) Fator de potência da carga. (4) Natureza de carga: reativa, indutiva ou capacitiva. Dentre os pontos levantados acima, assinale a alternativa que apresenta os pontos necessários que devem ser considerados durante o dimensionamento. a. (2), (3) e (4) b. (1), (2), (3) e (4) (1) e (3) d. (1), (3) e (4) e. (2) e (4) Sua resposta está correta.Questão 3 Completo Atingiu 0,60 de 0,60 Um circuito elétrico é basicamente composto por fontes de tensão e/ou corrente, componentes elétricos (resistores, indutores e capacitores) e condutores. Quando o circuito elétrico está fechado, uma corrente elétrica é produzida através da diferença de potencial da fonte, fluindo pelo caminho fechado dos circuitos e passando por todos os componentes que compõem esse circuito. Utilizando os seus conhecimentos sobre circuitos elétricos, analise o esquema e as afirmativas a seguir. Marque V para a(s) afirmativa(s) verdadeira(s) e F para a(s) falsa(s). Dados: R1 = R2 = Ω, R3 = R4 = 10 e V1 = 100 V. R1 R2 R3 + R4 V1 () É possível substituir os 4 resistores por um único de () A tensão nos terminais de R2 é de 30 V. () Se for acrescentado um resistor R3 = em paralelo apenas com R1, a resistência equivalente do circuito será de () Considerando o circuito do desenho, se for acrescentada uma resistência Ra em paralelo com R1 e uma resistência Rb em paralelo com R3, desconsiderando os valores de cada resistor, a resistência equivalente seria de: = + R4 R3+Rb A seguir, assinale a alternativa que apresenta a sequência correta: a. V,V,F,V. b. F,F,V,V. d. e. V,F,V,F. Sua resposta está correta.Questão 4 Completo Atingiu 0,60 de 0,60 A corrente elétrica é uma grandeza física muito importante no mundo da elétrica e eletrônica. Pode-se dizer que é: um fluxo de elétrons que se desloca ordenadamente ao ser submetido a uma tensão elétrica (diferença de potencial). É por meio dessa diferença que os elétrons fluirão de um ponto para outro através de um condutor. Sabendo que: V I R Para um circuito onde R = 1.000.000 Ω e a tensão é de 12 V, qual será o valor da corrente no circuito? Assinale a alternativa correta: a. 12 b. 0,0012 mA 1000 mA d. 12 A Sua resposta está correta. Questão 5 Completo Atingiu 0,60 de 0,60 Quando se fala em risco, refere-se aos danos e às perdas resultantes de uma descarga atmosférica que atinge uma estrutura (edificação, por exemplo), uma linha de energia, de sinal ou áreas próximas à estrutura. A NBR 5419-2: 2015 codifica as fontes, os tipos de danos e as perdas para identificação ao longo do processo de cálculo para a definição da necessidade, ou não, de implementação de medidas de proteção da estrutura. Sabendo que a severidade do dano está conectada ao ponto de impacto da descarga, assinale a alternativa que apresenta alguns dos pontos de impacto, de acordo com a norma NBR 5419-2: 2015. a. Descarga atmosférica que atinge malha de aterramento e descarga atmosférica que atinge sistema de para-raios. b. Descarga atmosférica que atinge áreas próximas à estrutura e descarga atmosférica que atinge sistema para-raios. C. Descarga atmosférica que atinge linha telefônica e cabos de internet e descarga atmosférica que atinge o barramento de equipotencialização (BEP). d. Descarga atmosférica que atinge a estrutura e descarga atmosférica que atinge as proximidades da linha de energia. e. Descarga atmosférica que atinge a estrutura e descarga atmosférica que atinge pessoas. Sua resposta está correta.Questão 6 Completo Atingiu 0,60 de 0,60 0 Dispositivo Diferencial Residual, ou DR, um dispositivo de segurança utilizado em instalações elétricas. Sua função é detectar pequenas fugas de corrente em circuitos elétricos, acionando desligamento imediato da alimentação e evitando que ocorram acidentes. Os dispositivos DR são dimensionados por dois parâmetros: a corrente nominal e a sensibilidade (IDN). Devemos estar atentos também ao tipo de DR, visto que não são todos os circuitos percorridos por correntes idealmente senoidais e que DR devem estar corretamente especificados, a fim de fazer a proteção. Tendo em mente os seus conhecimentos sobre esse dispositivo de proteção, assinale a alternativa que apresente os tipos corretos de DR. a. Tipo correntes residuais alternadas e contínuas pulsantes; Tipo correntes residuais alternadas, contínuas pulsantes e contínuas puras e Tipo correntes residuais alternadas; b. Tipo correntes residuais alternadas; Tipo A correntes residuais alternadas e contínuas pulsantes; Tipo correntes residuais alternadas, contínuas pulsantes e contínuas puras. Tipo correntes residuais alternadas, contínuas pulsantes e contínuas puras; Tipo A correntes residuais alternadas e Tipo correntes residuais alternadas e contínuas pulsantes. d. Tipo AC correntes alternadas para motores; Tipo A correntes residuais alternadas residenciais e Tipo correntes residuais alternadas para Banco de capacitores; e. Tipo correntes residuais alternadas para Banco de capacitores; Tipo A correntes residuais alternadas residenciais e Tipo correntes alternadas para motores; Sua resposta está correta.Questão 7 Completo Atingiu 0,60 de 0,60 As normas DIN 43671 e DIN 43670 exibem tabelas com as características das barras de cobre retangulares, redondas ou tubulares e das barras de alumínio retangulares e tubulares, respectivamente. Sobre os tipos de barramento, analise as afirmativas a seguir: I) Os barramentos retangulares de cobre são normalmente utilizados em painéis metálicos de baixa e média tensão. II) Os barramentos são dimensionados de acordo com a corrente de carga e os esforços eletrodinâmicos das correntes de curto-circuito. III) Mesmo se os barramentos de fabricação específica forem pintados, as correntes nominais não se alteram. Assinale a alternativa que apresenta todas as afirmativas corretas: a. le III. b. Somente II. le II. d. e III. e. I, e III. Sua resposta está correta.Questão 8 Completo Atingiu 0,60 de 0,60 Os dutos de barra, conhecidos como busway, são fabricados em tamanhos padronizados e têm vários acessórios complementares. ideal para conhecer todos é fazer a leitura de um catálogo. Apesar das grandes vantagens do busway, ele tem custo elevado em relação aos condutores/condutos. Para tanto, a aplicação dele é recomendada apenas em circuitos com elevada corrente de carga. Considerando os seus conhecimentos sobre dutos e barramentos, analise atentamente as afirmativas a seguir: I) Os barramentos redondos e maciços de cobre são constituídos por tubos de cobre de diferentes seções circulares e empregados normalmente em subestações de alta tensão, localizadas em ambientes agressivos, marítimos ou industriais. II) Os barramentos tubulares de cobre são feitos por barras circulares maciças de cobre de diferentes seções transversais. Eles são destinados, normalmente, às subestações de média tensão, abrigadas ou ao tempo. III) Os barramentos pré-fabricados ou dutos de barra são fabricados em cobre ou alumínio. As barras são suportadas por isoladores apropriados e contidas em um invólucro, geralmente fabricado por um material isolante rígido. Assinale a alternativa que apresenta todas as afirmativas corretas: a. I, e III. b. le II. C. Somente a II. d. Apenas a III. e. e III. Sua resposta está correta.Questão 9 Completo Atingiu 0,00 de 0,60 Quando se fala de eletricidade ou qualquer assunto relacionado, primordial é a segurança. Eletricidade é um fenômeno manipulável pelo ser humano, mas não totalmente dominado, por isso, para os profissionais desta área, existem uma série de recomendações, as NBR's. As NBR's advertem os profissionais sobre as normas básicas de instalações elétricas, para que as mesmas não ofereçam riscos a edificações, aos seres humanos, animais, bens materiais etc. Em relação à NBR 5410 e aos estudos de projetos, leia atentamente as afirmativas a seguir. I) estudo da planta de situação e arquitetônica não é primordial, visto que o projetista e engenheiro devem se preocupar, primeiramente, com a redução dos custos da obra. II) Cabe ao eletricista identificar melhor local para a entrada de energia de um empreendimento, entender a edificação e como ela será utilizada e levantar o melhor custo-benefício para o cliente. III) Para determinação dos pontos de carga em uma indústria, caso o engenheiro não apresente um estudo a fim de otimizar o processo fabril, deverá ser feita a distribuição prévia de acordo com a vontade do dono do empreendimento. Assinale a alternativa que apresenta as afirmativas corretas. a. le II. b. Apenas a II. le III. d. e III. e. I, e III. Sua resposta está incorreta.Questão 10 Completo Atingiu 0,60 de 0,60 NBR 5410, assim como todas as normas, tem situações e locais específicos em que pode ser aplicada. A execução, projeto, verificação e manutenção só devem ser confiados a profissionais qualificados a executar os trabalhos em conformidade com esta norma. Tendo em vista os preceitos das normativas de segurança para o trabalho em eletricidade, analise as afirmativas a seguir: I) A alimentação da bomba de incêndio, quando existir, será independente da proteção geral e deve ser alimentada por transformador auxiliar. II) Sempre utilizar placa de aviso na porta de acesso, contendo a inserção: Perigo de Morte Alta Tensão, e símbolos indicativos desse perigo. III) Todas as massas não destinadas a conduzir corrente devem ser aterradas por meio de condutores de cobre de seção mínima de 25 mm² e interligadas ao condutor de aterramento do mesmo tipo de seção. Está correto o que se afirma em: a. e III. b. e II. Somente a II. d. I, e III. e. Apenas I. Sua resposta está correta.
