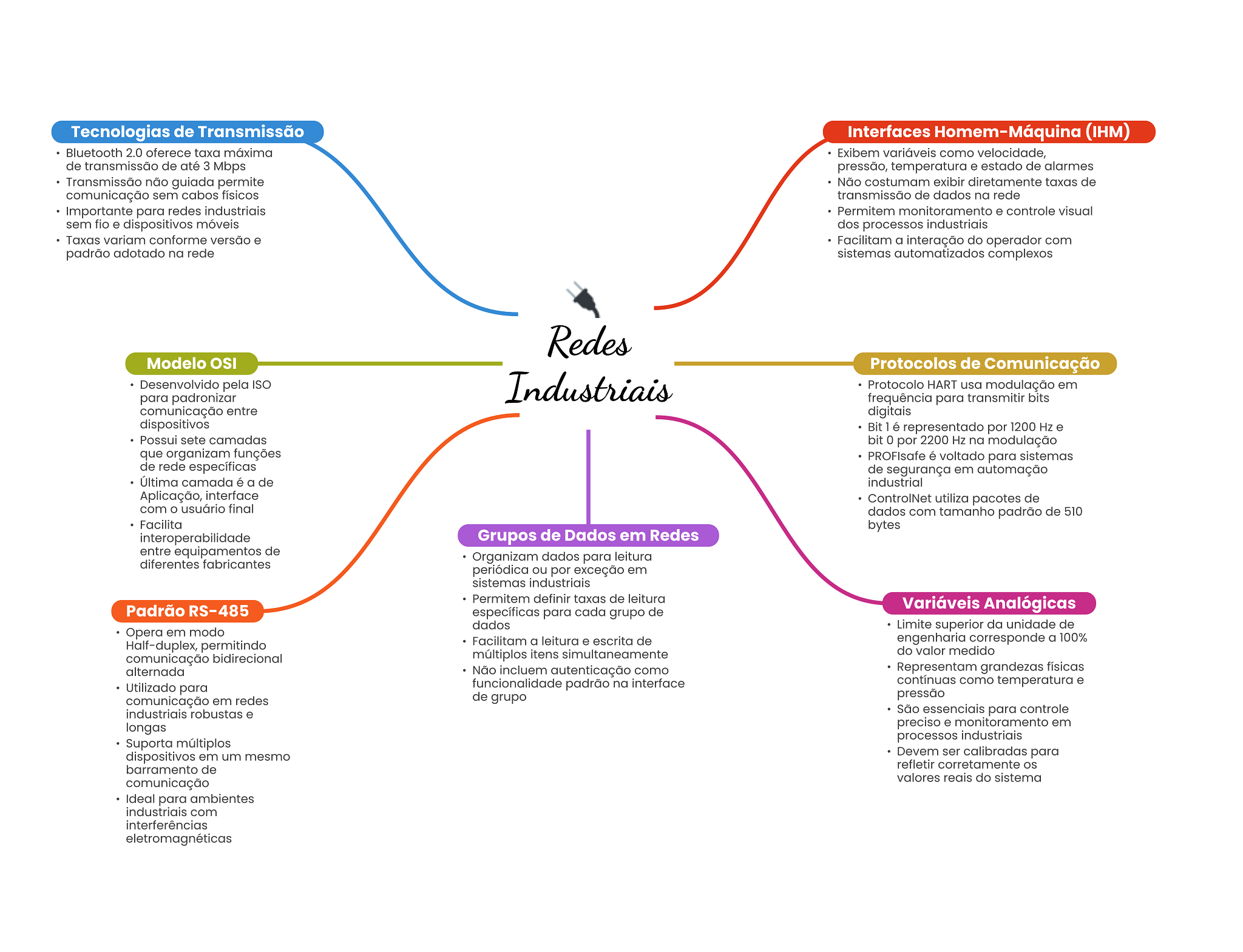

Mapa Mental - Redes Industriais

Prévia do material em texto

Tecnologias de Transmissão Interfaces Homem-Máquina (IHM) Bluetooth 2.0 oferece taxa máxima Exibem variáveis como velocidade, de transmissão de até 3 Mbps pressão, temperatura e estado de alarmes Transmissão não guiada permite Não costumam exibir diretamente taxas de comunicação sem cabos físicos transmissão de dados na rede Importante para redes industriais Permitem monitoramento e controle visual sem fio e dispositivos móveis dos processos industriais Taxas variam conforme versão e Facilitam a interação do operador com padrão adotado na rede sistemas automatizados complexos Redes Modelo OSI Protocolos de Comunicação Desenvolvido pela ISO para padronizar Industriais Protocolo HART usa modulação em frequência para transmitir bits comunicação entre digitais dispositivos Bit lé representado por 1200 Hz e Possui sete camadas bit 0 por 2200 Hz na modulação que organizam funções PROFIsafe é voltado para sistemas de rede específicas de segurança em automação Última camada é a de industrial Aplicação, interface ControlNet utiliza pacotes de com usuário final dados com tamanho padrão de 510 Facilita bytes interoperabilidade Grupos de Dados em Redes entre equipamentos de Organizam dados para leitura diferentes fabricantes periódica ou por exceção em sistemas industriais Permitem definir taxas de leitura Padrão RS-485 Variáveis Analógicas específicas para cada grupo de dados Limite superior da unidade de Opera em modo Half-duplex, permitindo Facilitam a leitura e escrita de engenharia corresponde a 100% comunicação bidirecional múltiplos itens simultaneamente do valor medido alternada Não incluem autenticação como Representam grandezas físicas funcionalidade padrão na interface contínuas como temperatura e Utilizado para de grupo pressão comunicação em redes industriais robustas e São essenciais para controle longas preciso e monitoramento em processos industriais Suporta múltiplos dispositivos em um mesmo Devem ser calibradas para barramento de refletir corretamente comunicação valores reais do sistema Ideal para ambientes industriais com interferências eletromagnéticas
