ROTEIRO DE PRÁTICA DE LABORATÓRIO ELÉTRICA/MECATRÔNICA
	02/09/2018

	CÓDIGO: FSGQ-35.05.00


	CONVERSOR CA COM SCR - CARGA RESISTIVA-INDUTIVA (PT 2)
	FL. 1 de 3


	REVISÃO:00

	ROTEIRO DE PRÁTICA DE LABORATÓRIO ELÉTRICA/MECATRÔNICA
	07/03/2022

	CÓDIGO: XSGQ-00.00


	CONVERSOR CC-CC BUCK
	FL. 1 de 3


	REVISÃO:00
	Vinicius Riello Guazzelli
	235021
	Inacio Barbosa de Souza
	235143
OBJETIVO
- Verificação do funcionamento do Conversor CC/CC abaixador de tensão (Step-Down)
- Verificação da variação dos valores da tensão e da corrente na carga com a variação do ciclo de trabalho (duty cycle – D)
- Verificação das formas de onda de tensão e corrente na carga e no transistor.
APLICAÇÃO
· Eletrônica de Potência - Laboratório de Elétrica.
· Eletrônica para Automação Industrial – Laboratório de Mecatrônica.
LISTA DE MATERIAS
Simulador PSIM
PROCEDIMENTOS

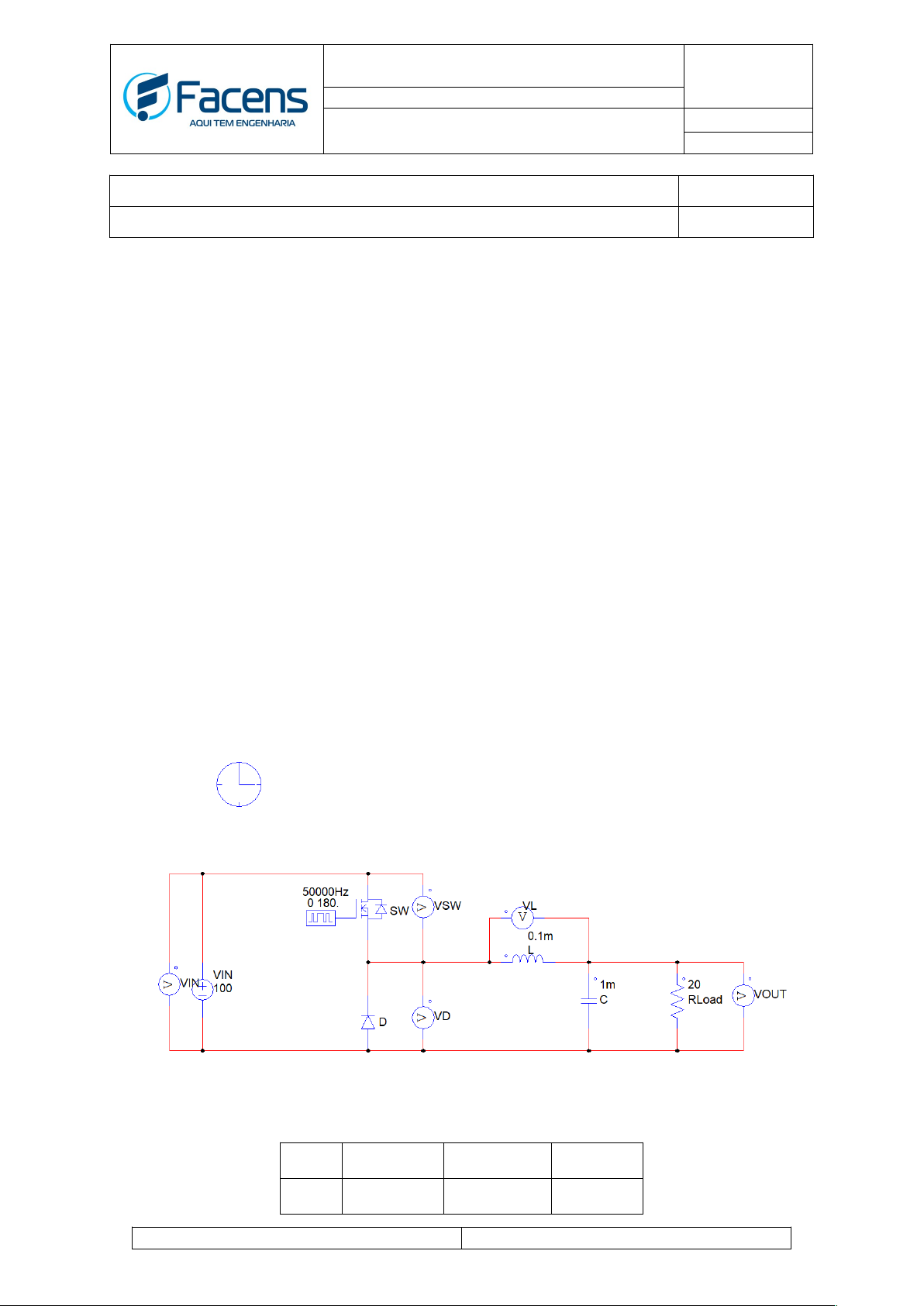

Conversor Buck
a) Medir os valores médio de tensão e corrente no diodo D

	Vmedio (V)
	Imedio (mA)
	Duty
	Diodo
	8.0
	6.51
	0,5

b) Medir o valor médio de tensão sobre o resistor de carga e registre as formas de onda de tensão e corrente sobre ele.

	Vmedio (V)
	Imedio (mA)
	Duty
	Carga
	8.0
	4.0
	0,5

c) Registrar as formas de onda de tensão e corrente no indutor. Respectivamente, medir o valor médio da tensão e o valor médio da corrente;

	Vmedio (V)
	Imedio (mA)
	Duty
	Indutor
	4.98
	2.50
	0,5

d) Ajuste o ciclo de trabalho D para 80%.
e) Medir os valores médio de tensão e corrente no diodo D

	Vmedio (V)
	Imedio (mA)
	Duty
	Diodo
	8.0
	6.51
	0,8

f) Medir o valor médio de tensão sobre o resistor de carga e registre as formas de onda de tensão e corrente sobre ele.

	Vmedio (V)
	Imedio (mA)
	Duty
	Carga
	8.0
	4.0
	0,8

g) Registrar as formas de onda de tensão e corrente no indutor. Respectivamente, medir o valor médio da tensão e o valor médio da corrente;

	Vmedio (V)
	Imedio (mA)
	Duty
	Indutor
	-1.08
	4,06
	0,8

QUESTIONÁRIO AVALIATIVO
a) O que é um conversor Buck e qual sua principal função em sistemas eletrônicos?
R:O conversor Buck é um conversor eletrônico CC-CC (corrente contínua para corrente contínua) utilizado para reduzir uma tensão contínua de entrada para uma tensão contínua menor na saída. Sua principal função é fornecer uma tensão adequada para a carga de forma eficiente, utilizando componentes como chave eletrônica, indutor, capacitor e diodo.
b) Descreva o comportamento da corrente no indutor durante um ciclo de operação do conversor Buck.
R: Durante o funcionamento do conversor Buck, a corrente no indutor apresenta um comportamento aproximadamente triangular. Quando a chave está ligada, o indutor recebe energia e sua corrente aumenta gradualmente. Quando a chave é desligada, o indutor libera a energia armazenada para a carga, fazendo com que sua corrente diminua gradualmente. Esse processo se repete a cada ciclo de chaveamento.
c) Por que é importante observar as formas de onda de tensão e corrente nos componentes do circuito?
R: A análise das formas de onda permite verificar o comportamento real do conversor, identificando variações, oscilações, picos de tensão e corrente e possíveis problemas de funcionamento. Também permite comparar os resultados experimentais com os valores teóricos e avaliar se os componentes estão trabalhando dentro de suas condições adequadas.
d) Com base nas medições realizadas com duty cycle de 0,5 e 0,8, o que se pode concluir sobre a influência do ciclo de trabalho na tensão e corrente da carga?
R: Conclui-se que o ciclo de trabalho (duty cycle) influencia diretamente a tensão média de saída e, consequentemente, a corrente da carga.
