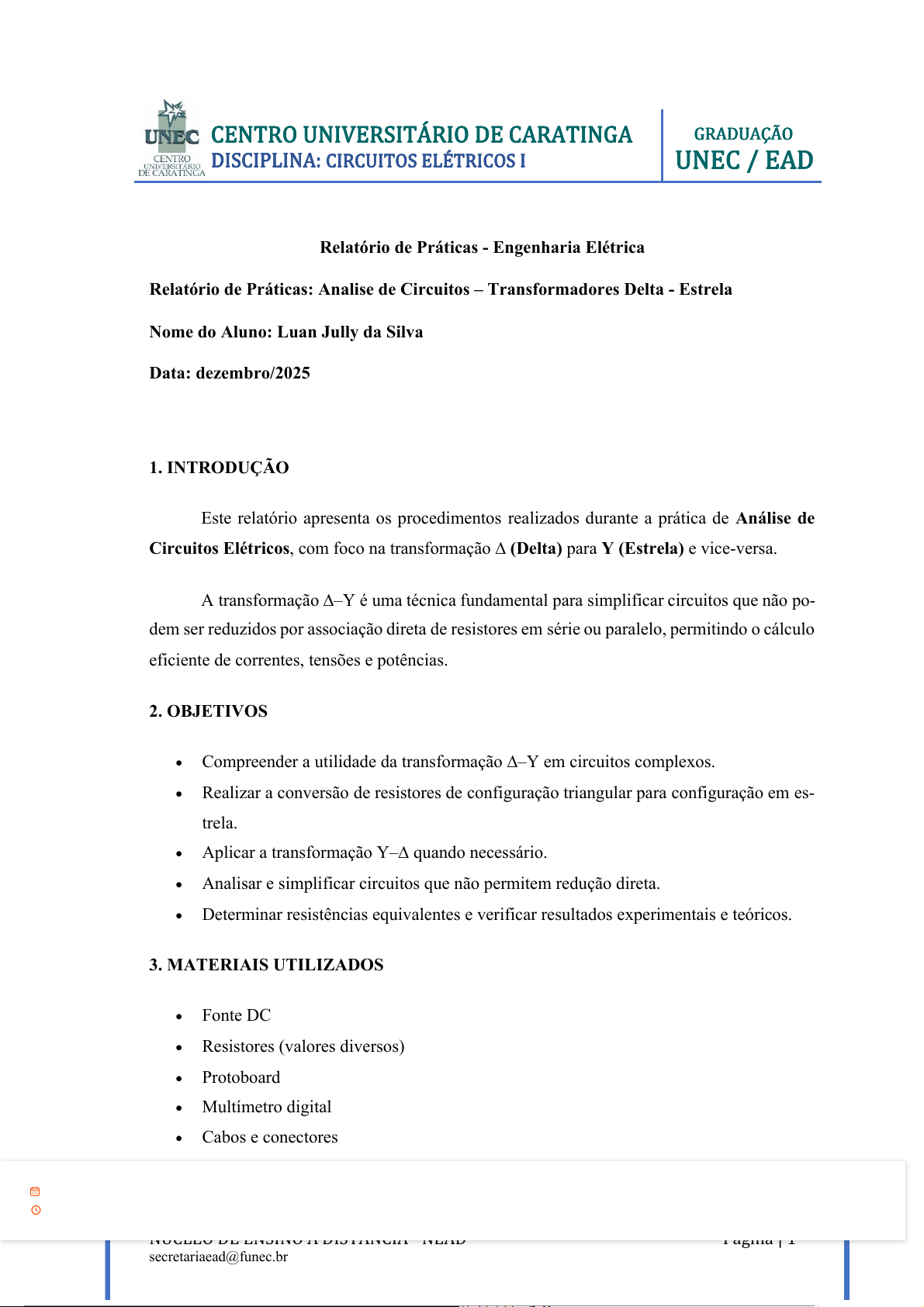

Relatório de Práticas - Engenharia Elétrica
Relatório de Práticas: Analise de Circuitos Transformadores Delta - Estrela –
Nome do Aluno: Luan Jully da Silva
Data: dezembro/2025

1. INTRODUÇÃO
 Este relatório apresenta os procedimentos realizados durante a prática de Análise de
Circuitos Elétricos Y (Estrela), com foco na transformação para ∆ (Delta) e vice-versa.
 A transformação ∆–Y é uma técnica fundamental para simplificar circuitos que não po-
 dem ser reduzidos por associação direta de resistores em série ou paralelo, permitindo o cálculo
eficiente de correntes, tensões e potências.
2. OBJETIVOS
• Compreender a utilidade da transformação ∆–Y em circuitos complexos.
 • Realizar a conversão de resistores de configuração triangular para configuração em es-
trela.
• Aplicar a transformação Y –∆ quando necessário.
• Analisar e simplificar circuitos que não permitem redução direta.
 • Determinar resistências equivalentes e verificar resultados experimentais e teóricos.
3. MATERIAIS UTILIZADOS
• Fonte DC
• Resistores (valores diversos)
• Protoboard
• Multímetro digital
• Cabos e conectores
• Software de simulação
17 DE AGOSTO
ÀS 08 HORAS
Quer receber 70% de desconto para assinar o PasseIA? Saiba mais
Impresso por Jhonatan Nunes, E-mail nunes0123@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos
autorais e não pode ser reproduzido ou repassado para terceiros. 25/08/2026, 12:31:03

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 2
secretariaead@funec.br
GRADUAÇÃO GRADUAÇÃO GRADUAÇÃO GRADUAÇÃO GRADUAÇÃO
UNEC / EADUNEC / EADUNEC / EADUNEC / EADUNEC / EAD
 CENTRO UNIVERSITÁRIO DE CARATINGCENTRO UNIVERSITÁRIO DE CARATINGCENTRO UNIVERSITÁRIO DE CARATINGCENTRO UNIVERSITÁRIO DE CARATINGCENTRO UNIVERSITÁRIO DE CARATINGA A A A A
DISCIPLINA: DISCIPLINA: DISCIPLINA: DISCIPLINA: DISCIPLINA: CIRCUITOS ELÉTRICOS ICIRCUITOS ELÉTRICOS ICIRCUITOS ELÉTRICOS ICIRCUITOS ELÉTRICOS ICIRCUITOS ELÉTRICOS I
4. FUNDAMENTOS TEÓRICOS
4.1 Configuração ∆ (Delta)
 É formada por três resistores conectados em forma de triângulo, onde cada resistor co-
necta dois nós.
4.2 Configuração Y (Estrela)
 É formada por três resistores conectados a um ponto comum, formando uma estrutura
em “Y”.
4.3 Transformação ∆ → Y
Sejam os resistores da configuração ∆:

Os resistores equivalentes na configuração Y serão:

4.4 Transformação Y → ∆
Sejam os resistores da configuração Y:


17 DE AGOSTO
ÀS 08 HORAS
Quer receber 70% de desconto para assinar o PasseIA? Saiba mais
Impresso por Jhonatan Nunes, E-mail nunes0123@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos
autorais e não pode ser reproduzido ou repassado para terceiros. 25/08/2026, 12:31:03

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 3
secretariaead@funec.br
GRADUAÇÃO GRADUAÇÃO GRADUAÇÃO GRADUAÇÃO GRADUAÇÃO
UNEC / EADUNEC / EADUNEC / EADUNEC / EADUNEC / EAD
 CENTRO UNIVERSITÁRIO DE CARATINGCENTRO UNIVERSITÁRIO DE CARATINGCENTRO UNIVERSITÁRIO DE CARATINGCENTRO UNIVERSITÁRIO DE CARATINGCENTRO UNIVERSITÁRIO DE CARATINGA A A A A
DISCIPLINA: DISCIPLINA: DISCIPLINA: DISCIPLINA: DISCIPLINA: CIRCUITOS ELÉTRICOS ICIRCUITOS ELÉTRICOS ICIRCUITOS ELÉTRICOS ICIRCUITOS ELÉTRICOS ICIRCUITOS ELÉTRICOS I
Os equivalentes em ∆ serão:

5. PROCEDIMENTO EXPERIMENTAL
5.1 Montagem do Circuito em ∆
1. Montagem física do arranjo com três resistores formando o triângulo.
2. Medição da resistência equivalente entre cada par de terminais.
3. Registro das leituras no multímetro.
5.2 Transformação para Y
 1. Aplicar as fórmulas teóricas para calcular
2. Montar o circuito equivalente em configuração Y no protoboard.
3. Medir novamente as resistências equivalentes entre os mesmos terminais.
4. Comparar valores teóricos e experimentais.
5.3 Análise Comparativa
 • Avaliar diferenças entre resistências equivalentes antes e depois da transformação.
• Verificar margens de erro devido à tolerância dos resistores.
17 DE AGOSTO
ÀS 08 HORAS
Quer receber 70% de desconto para assinar o PasseIA? Saiba mais
Impresso por Jhonatan Nunes, E-mail nunes0123@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos
autorais e não pode ser reproduzido ou repassado para terceiros. 25/08/2026, 12:31:03

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 4
secretariaead@funec.br
GRADUAÇÃO GRADUAÇÃO GRADUAÇÃO GRADUAÇÃO GRADUAÇÃO
UNEC / EADUNEC / EADUNEC / EADUNEC / EADUNEC / EAD
 CENTRO UNIVERSITÁRIO DE CARATINGCENTRO UNIVERSITÁRIO DE CARATINGCENTRO UNIVERSITÁRIO DE CARATINGCENTRO UNIVERSITÁRIO DE CARATINGCENTRO UNIVERSITÁRIO DE CARATINGA A A A A
DISCIPLINA: DISCIPLINA: DISCIPLINA: DISCIPLINA: DISCIPLINA: CIRCUITOS ELÉTRICOS ICIRCUITOS ELÉTRICOS ICIRCUITOS ELÉTRICOS ICIRCUITOS ELÉTRICOS ICIRCUITOS ELÉTRICOS I

Figura 1 - Ajuste de tensão do canal 2

Figura 2 - Medindo Tensão

Figura 3 - Verificando Valor Medido
17 DE AGOSTO
ÀS 08 HORAS
Quer receber 70% de desconto para assinar o PasseIA? Saiba mais
Impresso por Jhonatan Nunes, E-mail nunes0123@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos
autorais e não pode ser reproduzido ou repassado para terceiros. 25/08/2026, 12:31:03

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 5
secretariaead@funec.br
GRADUAÇÃO GRADUAÇÃO GRADUAÇÃO GRADUAÇÃO GRADUAÇÃO
UNEC / EADUNEC / EADUNEC / EADUNEC / EADUNEC / EAD
 CENTRO UNIVERSITÁRIO DE CARATINGCENTRO UNIVERSITÁRIO DE CARATINGCENTRO UNIVERSITÁRIO DE CARATINGCENTRO UNIVERSITÁRIO DE CARATINGCENTRO UNIVERSITÁRIO DE CARATINGA A A A A
DISCIPLINA: DISCIPLINA: DISCIPLINA: DISCIPLINA: DISCIPLINA: CIRCUITOS ELÉTRICOS ICIRCUITOS ELÉTRICOS ICIRCUITOS ELÉTRICOS ICIRCUITOS ELÉTRICOS ICIRCUITOS ELÉTRICOS I


Figura 4 - Medir Corrente


Figura 5 - Visualizando Valor da Corrente








 17 DE AGOSTO
ÀS 08 HORAS
Quer receber 70% de desconto para assinar o PasseIA? Saiba mais
Impresso por Jhonatan Nunes, E-mail nunes0123@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos
autorais e não pode ser reproduzido ou repassado para terceiros. 25/08/2026, 12:31:03

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 6
secretariaead@funec.br
GRADUAÇÃO GRADUAÇÃO GRADUAÇÃO GRADUAÇÃO GRADUAÇÃO
UNEC / EADUNEC / EADUNEC / EADUNEC / EADUNEC / EAD
 CENTRO UNIVERSITÁRIO DE CARATINGCENTRO UNIVERSITÁRIO DE CARATINGCENTRO UNIVERSITÁRIO DE CARATINGCENTRO UNIVERSITÁRIO DE CARATINGCENTRO UNIVERSITÁRIO DE CARATINGA A A A A
DISCIPLINA: DISCIPLINA: DISCIPLINA: DISCIPLINA: DISCIPLINA: CIRCUITOS ELÉTRICOS ICIRCUITOS ELÉTRICOS ICIRCUITOS ELÉTRICOS ICIRCUITOS ELÉTRICOS ICIRCUITOS ELÉTRICOS I

6. RESULTADOS (EXEMPLO DE TABELA)
Substitua pelos valores reais obtidosna prática.
Resistores Originais (∆)
Resistor Valor (Ω)
( R_{AB} ) 100 Ω
( R_{BC} ) 150 Ω
( R_{CA} ) 220 Ω
Transformados para Y
Resistor Valor Calculado (Ω)
( R A ) 37,3 Ω
( R B ) 24,8 Ω
( R_C ) 55,5 Ω
Comparação Experimental
Medição Equivalente em ∆ (Ω) Equivalente em Y (Ω)
Terminal AB 78,5 Ω 79,2 Ω
Terminal BC 98,0 Ω 97,1 Ω
Terminal CA 120,2 Ω 121,0 Ω

7. ANÁLISE DOS RESULTADOS
• Os valores medidos do circuito em Y apresentaram grande proximidade dos equivalen-
tes do ∆ original, validando a eficácia da transformação.
• Pequenas diferenças foram observadas, atribuídas à tolerância dos resistores e resistên-
cia dos cabos.
• A simplificação proporcionada pela transformação permitiu calcular a resistência equi-
 valente total do circuito, o que seria inviável apenas por associação direta.
17 DE AGOSTO
ÀS 08 HORAS
Quer receber 70% de desconto para assinar o PasseIA? Saiba mais
Impresso por Jhonatan Nunes, E-mail nunes0123@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos
autorais e não pode ser reproduzido ou repassado para terceiros. 25/08/2026, 12:31:03

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 7
secretariaead@funec.br
GRADUAÇÃO GRADUAÇÃO GRADUAÇÃO GRADUAÇÃO GRADUAÇÃO
UNEC / EADUNEC / EADUNEC / EADUNEC / EADUNEC / EAD
 CENTRO UNIVERSITÁRIO DE CARATINGCENTRO UNIVERSITÁRIO DE CARATINGCENTRO UNIVERSITÁRIO DE CARATINGCENTRO UNIVERSITÁRIO DE CARATINGCENTRO UNIVERSITÁRIO DE CARATINGA A A A A
DISCIPLINA: DISCIPLINA: DISCIPLINA: DISCIPLINA: DISCIPLINA: CIRCUITOS ELÉTRICOS ICIRCUITOS ELÉTRICOS ICIRCUITOS ELÉTRICOS ICIRCUITOS ELÉTRICOS ICIRCUITOS ELÉTRICOS I
 • A técnica demonstrou ser essencial em circuitos com malhas múltiplas e sem simplifi-
cação óbvia.
8. CONCLUSÃO
 A prática demonstrou na teoria e na prática a aplicabilidade das transformações ∆–Y e
Y–∆ para simplificação de circuitos elétricos.
 Os resultados comprovam que a equivalência é confiável, permitindo análises mais efi-
 cientes em circuitos complexos, facilitando cálculos de corrente, tensão e potência.
 Essas técnicas são amplamente utilizadas em estudos de redes elétricas, máquinas, sis-
temas trifásicos e eletrônica básica.
9. REFERÊNCIAS
 • Hayt, WH, Kemmerly, JN, & Durbin, SM (2012). Análise de circuitos de engenharia.
McGraw-Hill Education.
• Alexander, CK, & Sadiku, P. (2016). Fundamentos de circuitos elétricos. Pearson.
 • Boylestad, RL, & Nashelsky, L. (2013). Dispositivos eletrônicos e teoria de circuitos.
Prentice Hall.
• Nilsson, JW, & Riedel, SA (2014). Circuitos Elétricos. Pearson.
• Sedra, AS, & Smith, KC (2020). Circuitos Microeletrônicos. Oxford University Press.
 • Para simulação: Ngspice (ou SPICE) documentação oficial: https://www.gnu.org/sof-–
tware/ngspice/
