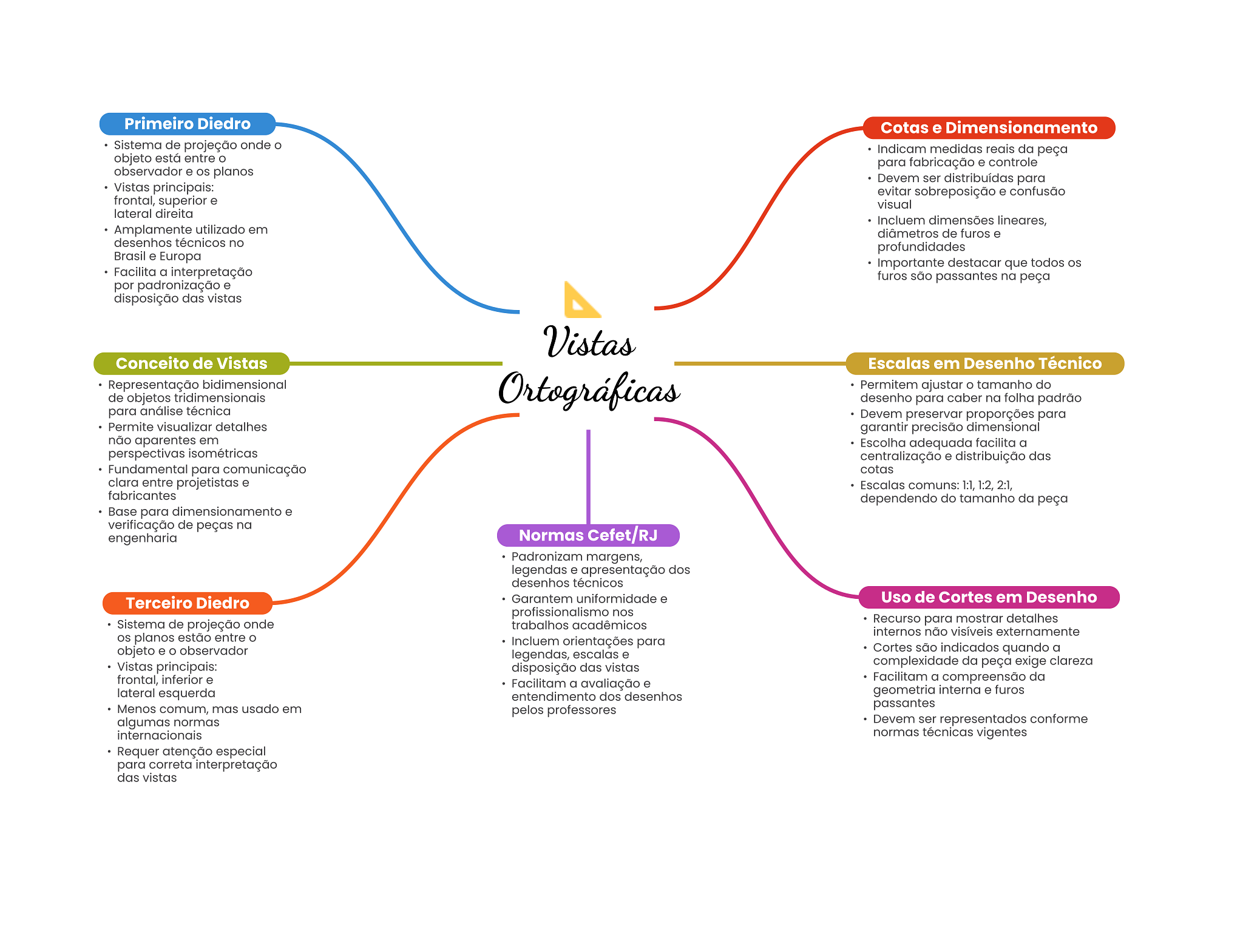

Mapa Mental - Vistas Ortográficas

Prévia do material em texto

Primeiro Diedro Cotas e Dimensionamento Sistema de projeção onde Indicam medidas reais da peça objeto está entre para fabricação e controle observador e planos Devem ser distribuídas para Vistas principais: evitar sobreposição e confusão frontal, superior e visual lateral direita Incluem dimensões lineares, Amplamente utilizado em diâmetros de furos e desenhos técnicos no profundidades Brasil e Europa Importante destacar que todos Facilita a interpretação furos são passantes na peça por padronização e disposição das vistas Vistas Conceito de Vistas Escalas em Desenho Técnico Representação bidimensional Ortográficas Permitem ajustar tamanho do de objetos tridimensionais desenho para caber na folha padrão para análise técnica Devem preservar proporções para Permite visualizar detalhes garantir precisão dimensional não aparentes em Escolha adequada facilita a perspectivas isométricas centralização e distribuição das Fundamental para comunicação cotas clara entre projetistas e Escalas comuns: 1:1, 1:2, 2:1, fabricantes dependendo do tamanho da peça Base para dimensionamento e verificação de peças na engenharia Normas Cefet/RJ Padronizam margens, legendas e apresentação dos desenhos técnicos Terceiro Diedro Garantem uniformidade e Uso de Cortes em Desenho profissionalismo nos Sistema de projeção onde trabalhos acadêmicos Recurso para mostrar detalhes internos não visíveis externamente planos estão entre Incluem orientações para objeto e observador legendas, escalas e Cortes são indicados quando a Vistas principais: disposição das vistas complexidade da peça exige clareza frontal, inferior e Facilitam a avaliação e Facilitam a compreensão da lateral esquerda entendimento dos desenhos geometria interna e furos Menos comum, mas usado em pelos professores passantes algumas normas Devem ser representados conforme internacionais normas técnicas vigentes Requer atenção especial para correta interpretação das vistas
