Explorando o Paralelismo com Matrizes
Organização de Computadores – CC53B

Eduardo Carvalho Nunes RA: 1547542
01 de dezembro de 2016

1 Introdução
A obtenção de alto desempenho não depende
somente em utilizar dispositivos de hardware
mais rápidos, mas também em melhorias de
arquiteturas e técnicas de processamentos.
Arquiteturas avançadas de computadores
estão baseadas no conceito de processamento
paralelo: pipeline, arranjo de processadores e
multiprocessadores. Processadores paralelo é
uma forma eficiente de processamento de
informação que explora eventos no processo
de computação.
 Mecanismo de processamento paralelo
foram desenvolvidas para computadores com
um único processador: múltiplas unidades
funcionais, paralelismo e pipeline dentro da
CPU, superposição das operações da CPU e
de entrada/saída, hierarquia de memória e
multiprogramação e compartilhamento de
tempo. Muitas das funções da ALU podem ser
distribuídas em unidades funcionais
especializadas que podem operar em paralelo.

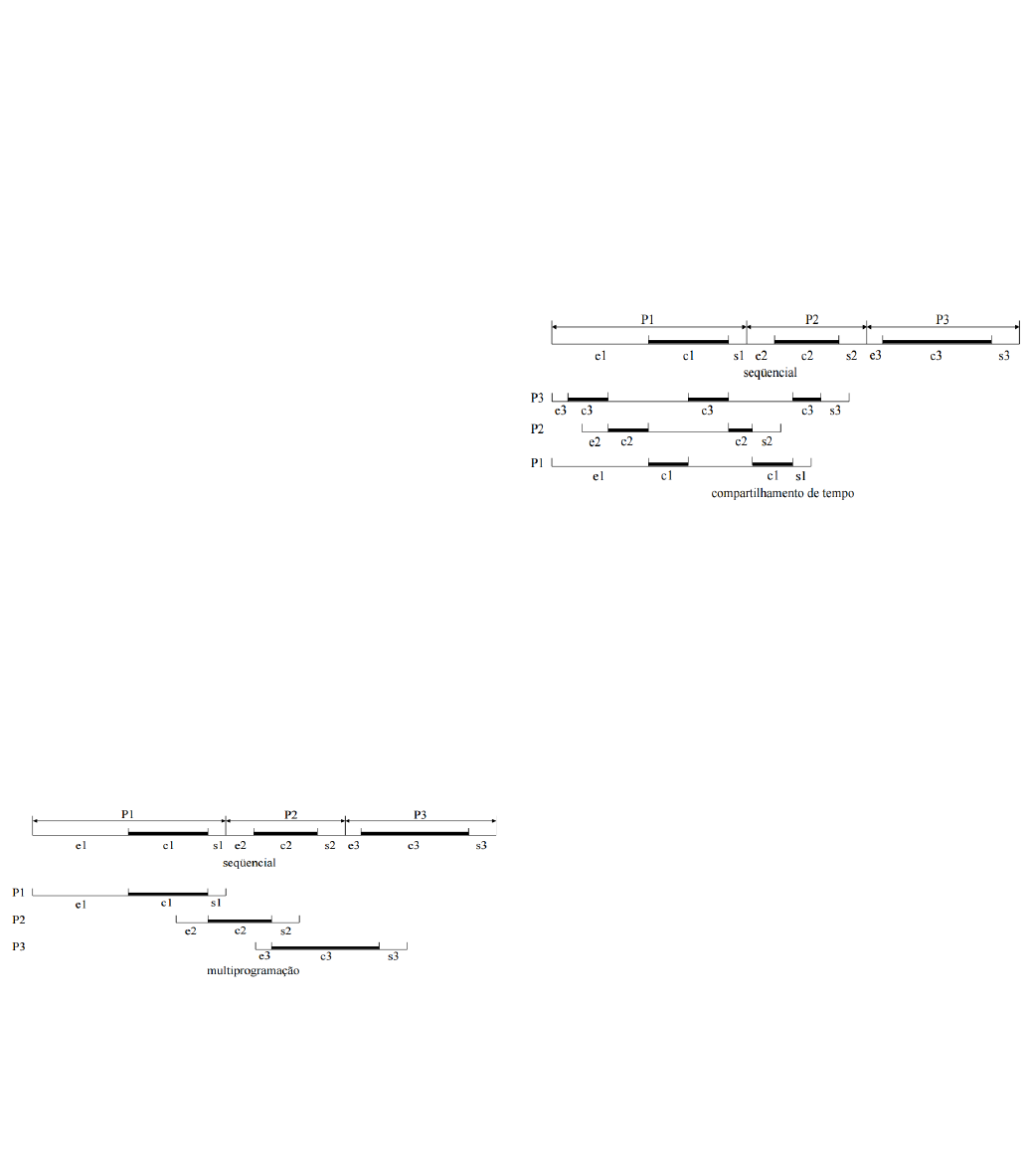

 Veja a figura abaixo e considere os
processos P1, P2 e P3, realizando operações
de entrada e saída e computação.

 Multiprogramação e compartilhamento
de tempo são soluções de software para obter
concorrência num sistema com um
processador. Dentro de um mesmo intervalo
de tempo podem haver múltiplos processos
ativos no computador, competindo por
recursos de memória, entrada/saída e CPU.
Multiprogramação consiste do intercalamento
de programas, permitindo melhor utilização
dos recursos através de superposição das
operações de entrada/saída e da CPU.
 Compartilhamento de tempo consiste
em atribuir fatias iguais ou variáveis do tempo
de CPU para vários programas, evitando que
um determinado programa venha ocupar a
CPU por um tempo muito longo.


2 Desenvolvimento
Foi desenvolvido dois (2) programas com a
linguagem C para a resolução deste trabalho.
Os programas foram compilados em um
computador que possui quatro (4) núcleos,
com processador Intel® Core™ i3-2365M e
1.40GHz. O sistema operacional utilizado foi
Linux/ubuntu 16.04 64bits. Os testes foram
projetados no gcc 5.04, o comando time para
exibir o tempo de execução. Para elaboração
dos gráficos foi utilizado o Excel 2016 com
base dos valores obtidos do comando time.
 Em ambos programas elaboramos
dezoito (18) testes com as seguintes matrizes
quadradas: 10x10, 50x50, 100x100, 200x200,
300x300, 400x400, 500x500, 600x600,
700x700, 800x800, 900x900, 1000x1000,
1100x1100, 1200x1200x, 1300x1300,
1500x1500, 2000x2000 e 3000x3000.
O primeiro programa cujo o nome do
arquivo é matrizSequencial.c tem como
objetivo multiplicar duas matrizes quadradas
2

de maneira sequencial. O segundo programa
cujo o nome do arquivo é matrizThread.c
também tem como objetivo multiplicar duas
matrizes quadradas explorando o paralelismo
usando thread.
Ambos programas tem o procedimento
que aloca memória para uma matriz. O
procedimento recebe dois parâmetros inteiros
e retorna um endereço da alocação, caso não
conseguir alocar memória, retorna NULL. Veja
a imagem abaixo o procedimento
alocar_matriz.

 O programa matrizSequencial.c é bem
simples, tem quatro (4) for. Os dois primeiros
for preenche a matriz, o terceiro for multiplica a
matriz 1 e 2 e guarda na matriz3, e por último
um for para exibir a matriz resultante.

Já o programa matrizThread.c não é tão
simples como foi o matrizSequencial.c. O
programa matrizThread.c tem quatro (4)
procedimentos que são: multiplica,
alocar_matriz, preenche e imprime. Foi
utilizado a biblioteca pthread.h.
O procedimento multiplica é a função
que multiplica matriz A e B de modo paralelo
usando thread.

 O procedimento preenche tem como
objetivo de preenche a matriz com números um
(1).

 O procedimento imprime tem como
objetivo imprimir uma matriz.

Já na main foi declarado no início os
parâmetros do pthtead e em seguida a
chamada para preencher a matriz A e B.

Depois das matrizes preenchidas,
criamos as threads. Se houver erro na criação
da thread o programa para de executar. Cada
multiplicação, cria-se uma thread.

Por fim imprime a matriz resultante e
executa o exit do pthread.


3

3. Resultados
Como foi citado na secção anterior, foi feito
dezoito (18) testes com matrizes quadradas.
Nesta secção vamos mostrar uma tabela com
tempo real do programa sequencial e paralelo,
também alguns gráficos e uso dos núcleos pelo
software htop.
 Veja a tabela abaixo em tempo real de
execução de cada multiplicação de matriz
quadrada nxm.
 Sequencial Thread
Matriz 10x10 0m0.002s 0m0.005s
Matriz 50x50 0m0.005s 0m0.008s
Matriz 100x100 0m0.022s 0m0.017s
Matriz 200x200 0m0.111s 0m0.066s
Matriz 300x300 0m0.332s 0m0.192s
Matriz 400x400 0m0.844s 0m0.451s
Matriz 500x500 0m1.691s 0m0.881s
Matriz 600x600 0m2.953s 0m1.720s
Matriz 700x700 0m4.876s 0m2.912s
Matriz 800x800 0m9.056s 0m4.207s
Matriz 900x900 0m13.289s 0m6.136s
Matriz 1000x1000 0m20.550s 0m8.848s
Matriz 1100x1100 0m24.542s 0m11.741s
Matriz 1200x1200 0m24.730s 0m11.958s
Matriz 1300x1300 1m6.067s 0m29.546s
Matriz 1500x1500 1m7.945s 0m31.588s
Matriz 2000x2000 3m2.986s 1m19.482s
Matriz 3000x3000 10m53.395s 5m26.309s
 Veja em seguida as comparações em
milésimos de segundo através de gráficos a
seguir.


 Os gráficos de colunas foi divido em
duas partes e até matriz 1500x1500 para que
seja mais fácil a visualização dos resultados.
Agora vejamos o próximo gráfico modelo de
linha a seguir.

 Observando os resultados através da
tabela e gráficos concluí se que o programa
sequencial é mais lento que o thread. Na
próxima imagem veremos através do htop o
programa sequencial sendo executado, pode
se observar que o programa sequencial
somente está usando um (1) núcleo.



 Lembrando que o computador utilizado
para realizar este trabalho, contém quatro (4)
núcleos, na imagem acima o programa
sequencial utiliza o segundo núcleo com 100%.
Agora vendo a imagem abaixo o programa
paralelo com thread utiliza os quatro (4)
núcleos com 100%.

4

4. Referência
1. Paralelismo. Disponível em:<
http://www.eng.uerj.br/~ldmm/Arquitetur
as_de_Alto_Desempenho/Paralelismo.
pdf>. Acesso em 30/11/2016.

2. Paralelismo Computadores de alto-
desempenho são utilizados em diversas
áreas. Disponível em:
<http://docplayer.com.br/2093230-
Paralelismo-computadores-de-alto-
desempenho-sao-utilizados-em-
diversas-areas.html>. Acesso em:
30/11/2016.

3. Monitorando processos no Linux com o
Htop. Disponível em:<
https://www.vivaolinux.com.br/artigo/Mo
nitorando-processos-no-Linux-com-o-
Htop>. Acesso em 01/12/2016.

4. POSIX Threads. Disponível em:<
https://pt.wikipedia.org/wiki/POSIX_Thr
eads>. Acesso em 29/11/2016.

5. Pthread. Disponível em:<
http://pubs.opengroup.org/onlinepubs/7
908799/xsh/pthread.h.html>. Acesso
em 29/11/2016.

6. Programação Paralela em Arquiteturas
Multi-Core/ Programação em Pthreads.
Disponível em:<
https://pt.wikibooks.org/wiki/Programa%
C3%A7%C3%A3o_Paralela_em_Arquit
eturas_Multi-
Core/Programa%C3%A7%C3%A3o_e
m_Pthreads>. Acesso em: 29/11/2016.
