Disciplina:  TEORIA DAS ESTRUTURAS I
Avaliação:  CCE0786_AV2_201505076455      Data: 10/06/2017 11:28:48 (F)      Critério:
Aluno: 201505076455 ­ JOSE CLEVERALDO VIEIRA DE JESUS
Professor: JULIO CESAR JOSE RODRIGUES JUNIOR Turma: 9007/AG
Nota da Prova: 9,3 de 10,0      Nota de Partic.: 0,0 aguardando transferência

  1a Questão (Ref.: 909449) Pontos: 0,3  / 1,0

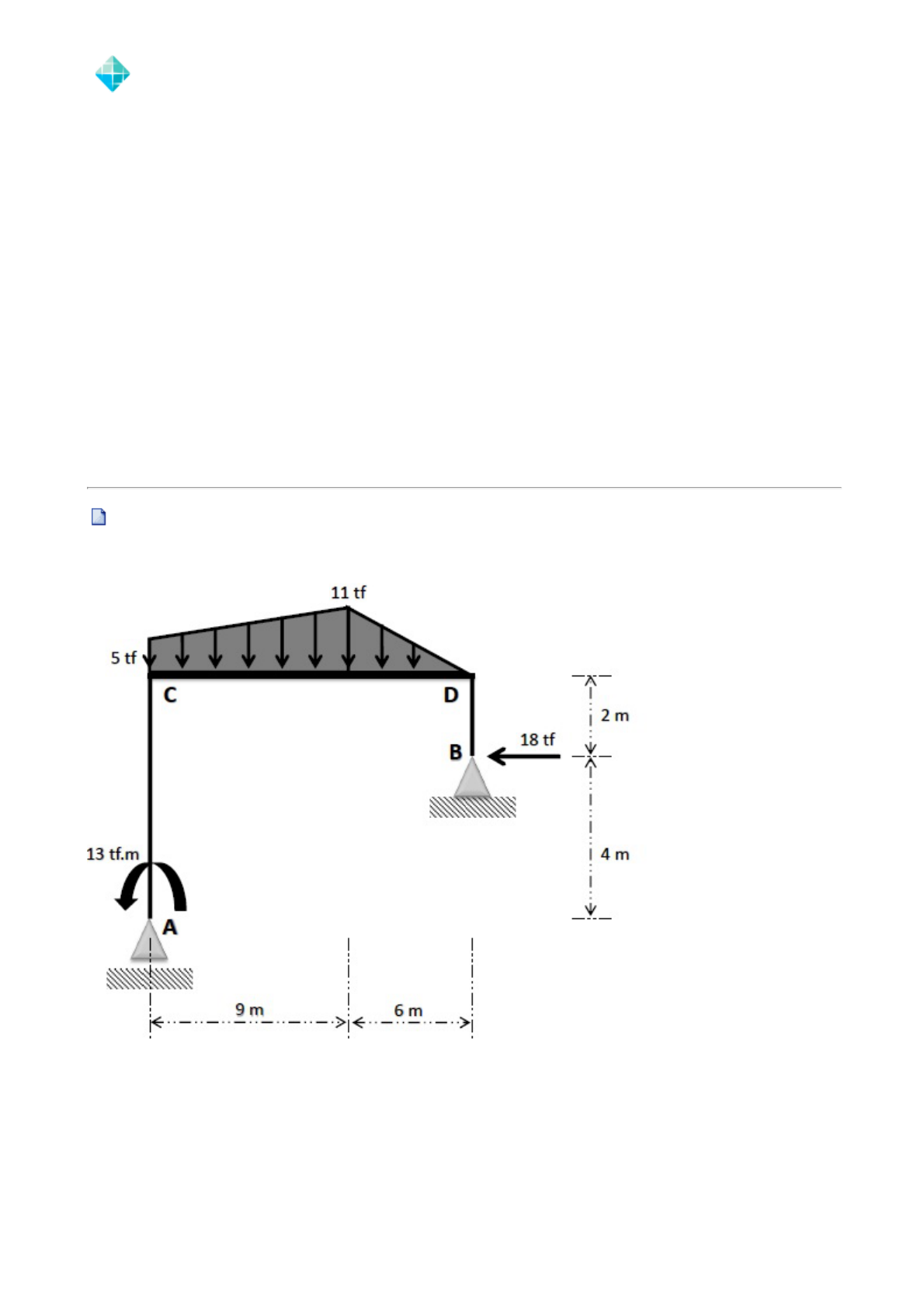

 Calcule as reações de apoio do pórtico abaixo.

Resposta: Va= 10kNM Vb= 8KNM


Gabarito:
Hb = 18 tf;
Va = 57,37 tf;
Vb = 47,63 tf.
2017­6­16 BDQ Prova
http://simulado.estacio.br/bdq_prova_resultado_preview.asp 2/7

  2a Questão (Ref.: 853864) Pontos: 1,0  / 1,0
Sobre a análise de estruturas marque a alternativa correta
Uma estrutura pode ser definida como uma composição de uma ou mais peças, ligadas entre si e ao
meio interior de modo a formar um sistema em equilíbrio.
Estruturas tridimensionais são estruturas maciças em que as quatro dimensões se comparam. Exemplos:
blocos de fundações, blocos de coroamento de estacas e estruturas de barragens.
Quanto às dimensões e às direções das ações, os elementos estruturais não podem ser classificados em
uni, bi e tridimensionais.
  Resistência é a capacidade de um elemento estrutural de transmitir as forças externamente, molécula
por molécula, dos pontos de aplicação aos apoios sem que ocorra a ruptura da peça.
Rigidez é a capacidade de um elemento estrutural de se deformar excessivamente, para o carregamento
previsto, o que comprometeria o funcionamento e o aspecto da peça.

  3a Questão (Ref.: 262952) Pontos: 1,0  / 1,0
ar os diagramas dos esforços internos do quadro articulado.

Resposta: Esforço 1 Va= 3600Kn Esforço 2 Vb= 360 KN


2017­6­16 BDQ Prova
http://simulado.estacio.br/bdq_prova_resultado_preview.asp 3/7
Gabarito:

  4a Questão (Ref.: 1055163) Pontos: 1,0  / 1,0
Considere uma viga Gerber (rótula) como, por exemplo, a da figura. Com relação ao momento fletor na rótula,
é correto afirmar que:
2017­6­16 BDQ Prova
http://simulado.estacio.br/bdq_prova_resultado_preview.asp 4/7
Pode ser um valor negativo ou nulo
É sempre um valor negativo.
Pode ser um valor positivo ou nulo
É sempre um valor positivo.
  É sempre nulo.

  5a Questão (Ref.: 1055351) Pontos: 1,0  / 1,0
Considere a viga inclinada AB da figura.  Observe que o carregamento distribuído é perpendicular à viga AB.
Determine o valor do momento fletor máximo que ocorre na seção reta desta viga.
DADO: M máximo = q.L2/8   e   Pitágoras: a2 = b2 + c2


15 tf.m
28 tf.m
25 tf.m
2017­6­16 BDQ Prova
http://simulado.estacio.br/bdq_prova_resultado_preview.asp 5/7
10 tf.m
  12,5 tf.m

  6a Questão (Ref.: 122559) Pontos: 1,0  / 1,0
O diagrama de esforços cortantes de uma viga biapoiada "AF" é o representado na figura abaixo. Sabe­se que
existe  uma  carga momento  alicada  em  "D".  Pergunta­se:  qual  é  o  valor  dessa  carga momento?  JUSTIFIQUE
com cálculos.
12
8
  10
14
6

  7a Questão (Ref.: 122704) Pontos: 1,0  / 1,0
A figura abaixo representa uma ponte de emergência, de peso próprio, uniformemente distribuído, igual a q, e
comprimento igual a L, que deve ser lançada, rolando sobre os roletes fixos em A e C, no vão AB, de modo que
se mantenha em nível até alcançar a margem B. Para isso, quando a sua seção média atingir o rolete A, uma
carga concentrada P se deslocará em sentido contrário, servindo de contrapeso, até o ponto D, sendo A­D uma
extensão da ponte, de peso desprezível, que permite o deslocamento da carga móvel P. Se a extremidade B' da
ponte estiver a uma distância x de A, a carga P estará a uma distância y de A.
Nessa condição, a distância y, variável em função de x, e a distância z (fixa), da extensão, respectivamente,
são (JUSTIFIQUE com cálculos):

2017­6­16 BDQ Prova
http://simulado.estacio.br/bdq_prova_resultado_preview.asp 6/7

  8a Questão (Ref.: 123820) Pontos: 1,0  / 1,0
Uma barra prismática está  submetida à  flexão pura em  toda a  sua extensão. O valor do momento  fletor em
uma determinada seção  transversal S' é M. Assim, o valor do momento  fletor em uma seção  transversal S'',
distante 4 metros de S', corresponde a:
M / 4
Faltam informações no enunciado
  M
3M / 4
4M

  9a Questão (Ref.: 854371) Pontos: 1,0  / 1,0
Se uma estrutura ( ou um corpo), numa análise elástica linear, estiver submetida a mais de uma carga ou casos
de carregamento, então os esforços internos em qualquer seção, as reações de apoios, os deslocamentos,
enfim todos os efeitos que surgem devidos aos carregamentos, podem ser calculados como a soma dos
resultados encontrados para cada caso de carregamento. Esta lei é conhecida como
Vigas engastadas e livres
  Princípio da superposição
Vigas isostáticas
Vigas biapoiadas com balanços
Vigas Gerber

  10a Questão (Ref.: 123759) Pontos: 1,0  / 1,0
A estrutura abaixo é composta de hastes retas que têm a mesma seção transversal e o mesmo material. Esta
estrutura está submetida a uma carga horizontal de  intensidade H na direção da haste BC. As hastes formam
entre si ângulos de 90 graus.
A alternativa que representa o diagrama de momentos fletores é:
