Ano: 2012 Banca: FUMARC
Órgão: TJ-MGProva: Técnico Judiciário
a) para Help online (Wikihelp) que permite uma maior interação dos usuários e técnicos de suporte.
b) que possibilita a conversão de um arquivo do padrão *.dwg para um padrão *.doc.
c) para criação de macros que permitem automatizar um projeto desde o início até a impressão com
textos, cotas, hachuras e a inserção na folha de impressão em escala.
d) para visualização dos desenhos *.dwg em dispositivos móveis, facilitando a visualização e edição de
projetos em dispositivos como iPod, iPhone e iPad.
Ano: 2012 Banca: FUMARC
Órgão: TJ-MGProva: Técnico Judiciário
a) I, II e III, apenas.
b) II e III, apenas.
c) II e IV, apenas.
d) I e IV, apenas.
Ano: 2012 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Projetos,
Construção e Montagem I -
Mecânica
61 Q813085 Mecânica Desenho tecnico mecanico
O AutoCAD é um dos softwares mais utilizados entre profissionais das engenharias para desenvolvimento de
projetos através de meio eletrônico. Esta ferramenta fornece, cada vez mais, novas interfaces para integrar o
software às necessidades dos projetistas, entre elas o AutoCAD WS.
O AutoCAD WS é uma interface

62 Q813086 Mecânica Desenho tecnico mecanico
As afirmativas abaixo são referentes aos comandos e funcionalidades do AutoCAD:
I. No uso da coordenada cartesiana absoluta a origem será sempre o ponto em que o cursor já se encontra,
enquanto na relativa será sempre a origem definida pelo AutoCAD.
II. São comandos do AutoCAD para desenho de cotas → Cotalinear, Cotaalin, Cotaaarco, Dimdiameter e
MLeader
III. O comando defatrib permite criar uma variável que poderá ser alterada cada vez que um bloco é inserido. É
uma excelente opção para trabalhar com projetos elétricos.
IV. O modo Snap permite somente o desenho de linhas horizontais e/ou verticais. O modo Grade mostra a tela
com as grades para ajudar na inserção de objetos.
São CORRETAS as afirmativas:

63 Q234155 Mecânica Desenho tecnico mecanico

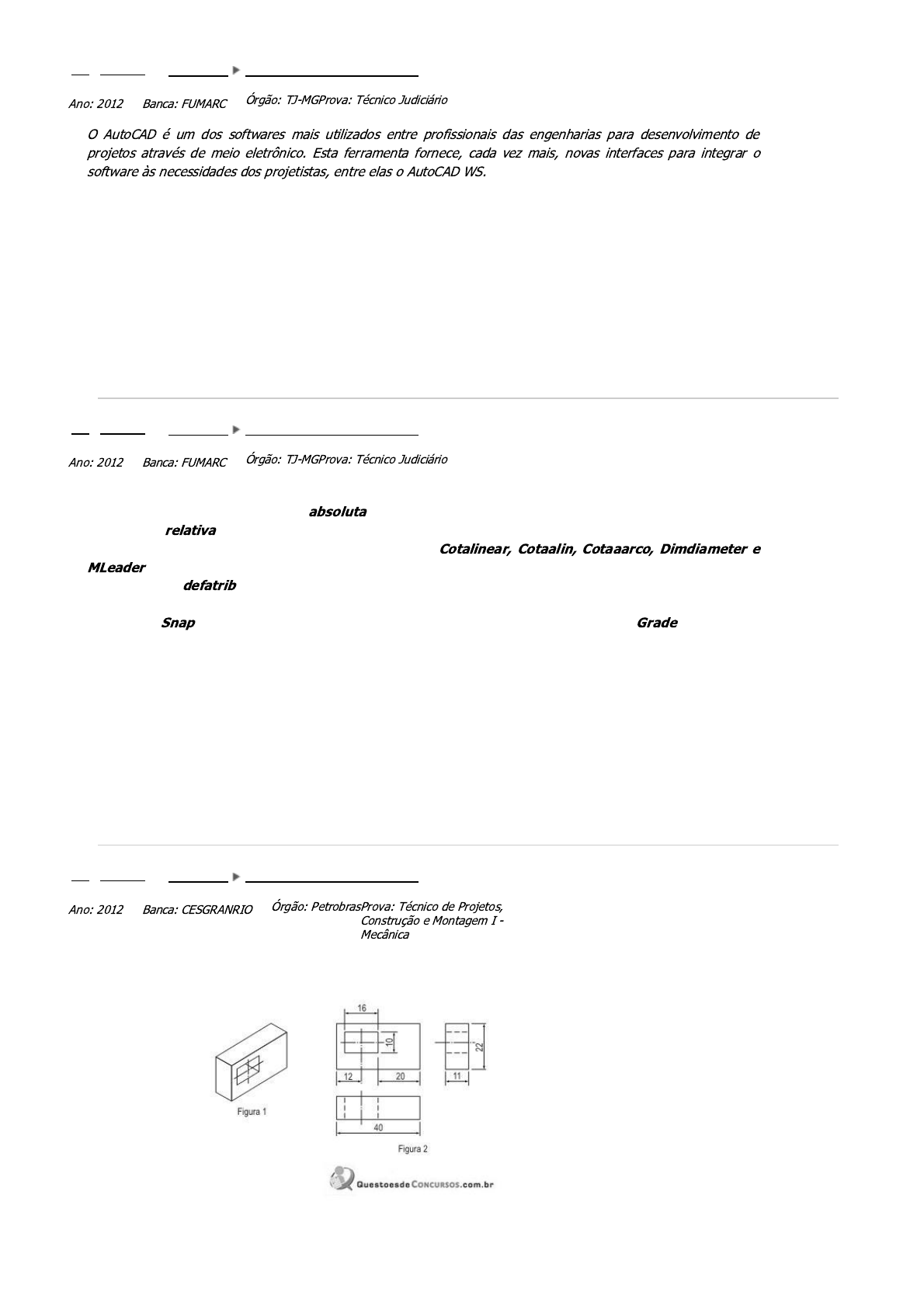

A Figura 1 ilustra um sólido. A Figura 2 apresenta 3 projeções ortogonais desse sólido.



Na vista frontal do desenho técnico mostrado na Figura 2,

BETA
04/02/2018 https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413…
https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413&escol… 2/12
a) falta a indicação de uma linha tracejada.
b) falta a indicação de uma linha de simetria.
c) a cota indicando o valor 20 é desnecessária.
d) a posição do furo retangular está completamente definida.
e) há uma linha de centro indicada incorretamente.
Ano: 2011 Banca: IF-SP
Órgão: IF-SPProva: Professor - Mecânica
a) CAD
b) CAE
c) CAM
d) CAPP
e) ERP
Ano: 2011 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Manutenção
Júnior - Mecânica
64 Q509678 Mecânica Desenho tecnico mecanico
A figura abaixo é típica de programas de computador utilizado em um dos componentes do sistema CIM.
Qual é o componente do CIM que a figura representa?
65 Q431477 Mecânica Desenho tecnico mecanico
04/02/2018 https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413…
https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413&escol… 3/12
a) trapezoidal, triangular e dente de serra
b) trapezoidal, triangular e redonda
c) trapezoidal, dente de serra e triangular
d) retangular, redonda e triangular
e) retangular, trapezoidal e dente de serra
Ano: 2011 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Manutenção
Júnior - Mecânica
a) I, apenas.
b) I e II, apenas.
c) II e III, apenas.
d) II, III e IV, apenas.
e) I, II, III e IV.
Ano: 2011 Banca: CESGRANRIO
Órgão: Petrobras
 As roscas empregadas nos parafusos e porcas apresentam filetes cuja geometria depende do emprego desse
elemento de fixação.
 As três geometrias mostradas nas figuras I, II e III apresentam, respectivamente, filetes de forma
66 Q431478 Mecânica Desenho tecnico mecanico
 Sobre as vistas representadas acima, analise as afirmações.
 I - Uma vista auxiliar é necessária para representar o rasgo em verdadeira grandeza.
 II - A seção A-A é resultado de um corte composto.
 III - A vista superior e a vista em corte são suficientes para representar a peça.
 IV - Não é necessário o corte composto, pois as dimensões do rasgo na vista superior são evidentes.
 Está correto o que se afirma em
67 Q431479 Mecânica Desenho tecnico mecanico
04/02/2018 https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413…
https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413&escol… 4/12
Prova: Técnico de Manutenção
Júnior - Mecânica
a) I
b) II
c) III
d) I e III
e) II e III.
Ano: 2011 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Manutenção
Júnior - Mecânica
 Sobre as vistas acima, analise as afirmações.
 I - Todas são necessárias para representar a peça.
 II - A vista direita pode ser dispensada.
 III - É necessária uma vista em corte do furo com rebaixo para representá-lo.
 Está correto o que se afirma APENAS em
68 Q431480 Mecânica Desenho tecnico mecanico
04/02/2018 https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413…
https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413&escol… 5/12
a) I, apenas.
b) I e II, apenas.
c) I e III, apenas.
d) II e III, apenas.
e) I, II e III.
Ano: 2011 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Manutenção
Júnior - Mecânica
 Sobre as cotas acima, analise as afirmações.
 I - O diâmetro de um furo cilíndrico não pode ser representado pela cota Q na vista lateral, mas pela cota S, na
vista superior.
 II - A cota que indica o ângulo reto é desnecessária.
 III - Deve-se usar a cota P, precedida pelo símbolo de diâmetro, em vez da cota N. Está correto o que se afirma
em
69 Q431481 Mecânica Desenho tecnico mecanico
 Um flange é representado por sua vista frontal e por uma vista em corte. Considerando o exposto, analise as
afirmações abaixo.
 I - A vista em corte está correta.
 II - As dimensões dos furos da peça devem ser todas indicadas na vista frontal.
 III - As dimensões dos círculos-base dos furos devem ser indicadas na vista em corte.

04/02/2018 https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413…
https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413&escol… 6/12
a) I, II e III, apenas.
b) I, II e IV, apenas.
c) I, III e IV, apenas.
d) II, III e IV, apenas.
e) I, II, III e IV.
Ano: 2011 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Suprimentos
de Bens e Serviços Júnior -
Mecânica
a)
b)
IV - As dimensões de profundidade são indicadas na vista em corte.
 Está correto o que se afirma em
70 Q235628 Mecânica Desenho tecnico mecanico

A representação das vistas frontal, superior e lateral esquerda, no 1o diedro, da peça acima é:

04/02/2018 https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413…https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413&escol… 7/12
c)
d)
e)
04/02/2018 https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413…
https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413&escol… 8/12
Ano: 2012 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Manutenção
Júnior - Mecânica
a) aço, bronze e cobre
b) ferro fundido, aço e bronze
c) ferro fundido, alumínio e aço
d) alumínio, aço e ferro fundido
e) alumínio, ferro fundido e cobre
Ano: 2011 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Manutenção
Júnior - Mecânica
a) dimensões efetivas.
71 Q461581 Mecânica Processos de fabricação mecanica


As figuras I, II e III mostram, esquematicamente, luvas em corte, nas quais a hachura é utilizada para
caracterizar o material do componente.

Os materiais das luvas I, II e III, respectivamente, são
72 Q182238 Mecânica Desenho tecnico mecanico
No desenho técnico de uma peça ou componente, a Linha Zero é a linha que indica a dimensão nominal e serve
de origem para as(os)

04/02/2018 https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413…
https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413&escol… 9/12
b) tolerâncias.
c) folgas.
d) interferências.
e) afastamentos.
Ano: 2011 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Manutenção
Júnior - Mecânica
a) escora.
b) rolos cilíndricos.
c) rolos cônicos.
d) esferas de contato angular.
e) esferas recirculantes.
73 Q182249 Mecânica Desenho tecnico mecanico
A figura abaixo representa um conjunto de um gancho. Nesse desenho, a peça número 5 é um rolamento de


74 Q182250
04/02/2018 https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413…
https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413&esc… 10/12
Ano: 2011 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Manutenção
Júnior - Mecânica
a) 3: a vista frontal, a vista lateral esquerda e a vista superior.
b) 4: a vista frontal, a vista superior e duas vistas laterais.
c) 4: a vista frontal, a vista lateral esquerda, a vista superior e a vista posterior.
d) 4: a vista frontal, a vista superior, a vista lateral esquerda e uma vista auxiliar.
e) 5: a vista frontal, a vista superior e três vistas auxiliares.
Ano: 2011 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Manutenção
Júnior - Mecânica
Mecânica Desenho tecnico mecanico

Seja o suporte produzido a partir de uma chapa de aço, dobrada em três partes, conforme a figura acima. Sabe-
se que o ângulo formado entre as partes A e B é de 90o , e que o ângulo formado entre as partes B e C é de 120o
. Qual a quantidade mínima de vistas e quais as vistas necessárias para representar o suporte no primeiro diedro?

75 Q182251 Mecânica Desenho tecnico mecanico
04/02/2018 https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413…
https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413&esc… 11/12
a) errada, pois não representa a seção produzida pela linha de corte.
b) errada, pois, como a peça é simétrica, bastaria uma vista de meio corte.
c) errada, pois este é um caso em que se aplica o corte por planos concorrentes.
d) correta, pois são furos rebaixados.
e) correta, pois este é um caso em que se aplica o rebatimento.
Ano: 2010 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Projetos,
Construção e Montagem Júnior
- Mecânica
a)
As figuras acima ilustram um cubo de roda de um automóvel, que possui cinco furos iguais para os parafusos
prisioneiros. Sobre a vista em corte, afirma-se que está

76 Q189492 Mecânica Desenho tecnico mecanico


O desenho técnico acima mostra as vistas frontal e superior de uma peça, em primeiro diedro. Com base nestas
vistas, a vista lateral esquerda é mostrada em

04/02/2018 https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413…
https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413&esc… 12/12
← 1 2 3 4 →
b)
c)
d)
e)
Respostas 61: 62: 63: 64: 65: 66: 67: 68: 69: 70: 71: 72: 73: 74:
75: 76:
