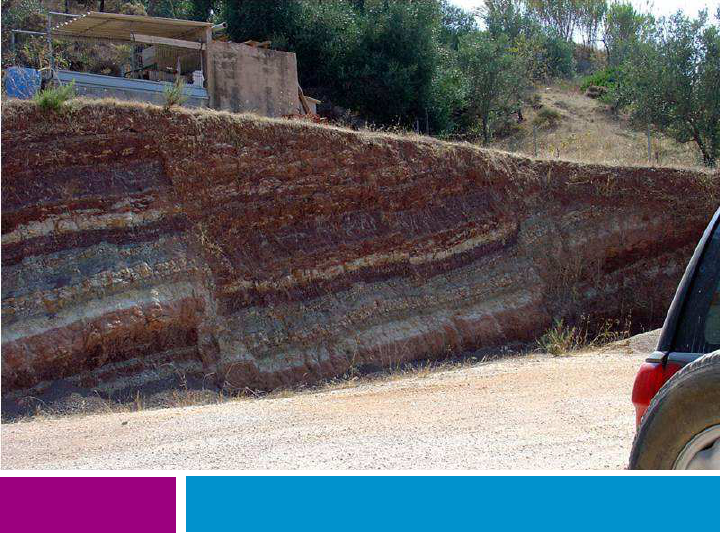

III - FALHAS
U3 – PROCESSOS E MATERIAIS
GEOLÓGICOS IMPORTANTES EM
AMBIENTES TERRESTRES
Falhas
Profª Sandra Nascimento
2
 Superfície de fractura ao longo da qual ocorreu o movimento
relativo dos blocos fracturados.
 As falhas podem resultar da actuação de qualquer tipo de
tensão (compressiva, distensiva ou cisalhante) em rochas com
comportamento frágil.

Elementos que caracterizam uma falha
Profª Sandra Nascimento
3
5 Plano de Falha superfície de fractura
2 Tecto bloco que se sobrepõe ao plano de falha
1 Muro bloco que se situa abaixo do plano de falha
6 Rejecto ou rejeito movimento relativo entre os dois blocos da falha
4 Inclinação
ângulo formado entre o plano de falha e um plano horizontal que
o intercepta
3 Direcção
orientação da linha de intersecção do plano de falha com um
plano horizontal
Tipos de falhas
Profª Sandra Nascimento
4
 O movimento relativo dos dois blocos da falha está na base
da sua classificação.

Falhas normais
Falhas inversas
Falhas de desligamento
Falha normal ou distensiva
Profª Sandra Nascimento
5
O tecto desce em relação ao muro.
Falha normal ou distensivas
Profª Sandra Nascimento
6
EUA Lima, Peru
EUA
Falha inversa ou compressiva
Profª Sandra Nascimento
7
O tecto sobe em relação ao muro.
Falha inversa ou compressiva
Profª Sandra Nascimento
8
EUA
EUA
EUA
Profª Sandra Nascimento
9

Falha inversa, Praia de Ribeira D`Ilhas
Falha de desligamento
Profª Sandra Nascimento
10
Os blocos têm movimentos horizontais,
paralelos à direcção do plano de
falha.
Profª Sandra Nascimento
11

Vista aérea dum desligamento direito próximo de Las Vegas, Nevada
Profª Sandra Nascimento 12
TIPO DE
FALHA
POSIÇÃO DO TECTO
 E DO MURO
DEFORMAÇÃO
CAUSADORA
REJECTO LOCAL DE OCORRÊNCIA
FA
LH
A
 N
O
R
M
A
L
O
U

D
IS
T
E
N
S
IV
A

O tecto desce
relativamente ao muro

Distensiva Oblíquo
Separação de placas continentais ou oceânicas








Ex. Rifte Valley Africano
FA
LH
A
 I
N
V
E
R
S
A
 O
U

C
O
M
P
R
E
S
S
IV
A


O tecto sobe
relativamente ao muro

Compressiva Oblíquo
Colisão de placas tectónicas








 Ex. Himalaias e Andes
FA
LH
A
 D
E

D
E
S
LI
G
A
M
E
N
T
O
 Blocos têm movimentos
horizontais, paralelos à
direcção do plano de
falha

De cisalhamento Horizontal
Falhas transformantes de zonas oceânicas







 Ex. Falha de Sto André (Califórnia)
Associação de falhas
Profª Sandra Nascimento
13
Associação de falhas
Profª Sandra Nascimento
14
GRABEN – depressão de
origem tectónica formada
quando um bloco fica
afundado em resultado de
movimentos combinados de
falhas tectónicas.
HORST – blocos elevados
em relação aos territórios
vizinhos por acção de
movimentos tectónicos
associados a falhas.
Profª Sandra Nascimento
15

Graben (falhas normais), Praia de Ribeira D´Ilhas, Ericeira
Profª Sandra Nascimento
16
FRÁGIL – FALHA DE DESLIGAMENTO
(deformação descontínua)



DÚCTIL – cisalhamento



CISALHAMENTO (CISALHANTES)
As forças provocam movimentos paralelos, mas em
sentidos opostos.




TRANSFORMAN
TE



FRÁGIL – FALHA NORMAL
( deformação descontínua )

DÚCTIL – estiramento
DISTENSÃO OU TRACÇÃO (DISTENSIVAS)
As forças tendem a alongar a rocha.



DIVERGENTE

FRÁGIL – FALHA INVERSA
( deformação descontínua )

DÚCTIL – DOBRA
(deformação contínua)

COMPRESSÃO (COMPRESSIVAS)
As forças tendem a reduzir o volume das rochas.



CONVERGENTE

TIPO DE ROCHA/DEFORMAÇÃO

TIPOS de TENSÕES
TIPO DE LIMITE
TECTÓNICO
