Manual do Arquiteto
▼
Cálculo do dimensionamento do Reservatório
A norma que dita os critérios para o projeto das instalações prediais de água fria é a NBR 5626 e,
de acordo com ela, o volume mínimo de água em um reservatório é a quantidade consumida em
um dia mais a reserva de incêndio, caso necessária à edificação.
Para os cálculos, usaremos algumas tabelas que ditarão o que devemos levar em consideração
para cada situação da edificação. A primeira dessas tabelas é a de “Estimativa de consumo
Predial Diário”, em que saberemos qual o consumo médio litros/dia estimados para determinadas
edificações de acordo com o seu uso e com a quantidade de pessoas que a frequentam.
Cálculo do Dimensionamento
______________________________________________________________________________________

01. População da Edificação
Para o cálculo, é necessário sabermos a quantidade de pessoas que moram ou frequentam o
local, no entanto, caso não seja possível obter o número exato de pessoas, poderemos utilizar a
tabela abaixo para calcular o número aproximado.
Ambiente Número de Pessoas
Dormitório 2 pessoas
Dormitório de empregada
Prédio de Escritório
Shopping
1 pessoa
 1 pessoa a cada 6 m²
1 pessoa a cada 5 m²

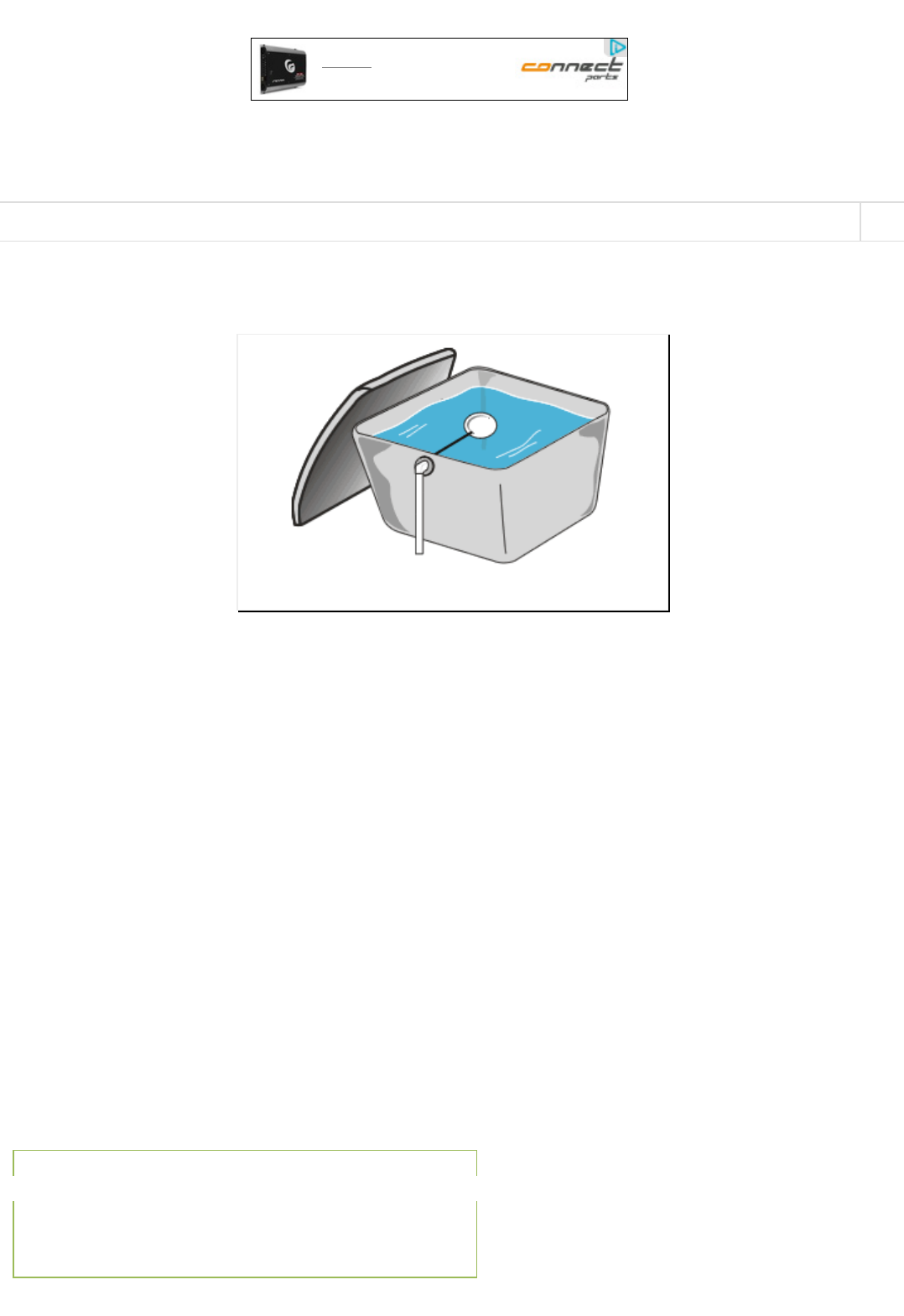

Retirado de: http://vulcao-ddt.com/images/caixadagua.gif
Página inicial
Dessa forma, um apartamento de dois quartos e um dormitório de empregada, de acordo com a
tabela, possuiria uma população fixa de 5 pessoas.
02. Tabela
A tabela que segue a baixo é de extrema importância, já que define a quantidade de litros de água
consumidos por pessoa em determinados locais, para que assim possamos fazer o cálculo da
quantidade de água que será necessária ao reservatório em suas diversas situações.
03. Fórmulas
Para o cálculo do dimensionamento, utilizaremos duas fórmulas básicas:
Sendo que:
Vmin. - Volume mínimo em litros
Cd - Consumo diário
N - População abastecida
C - Consumo por Unidade
I - Reserva para incêndio (se houver)
03. Cálculo
Realizaremos dois exercícios distintos para  exemplificar o dimensionamento  e para o melhor
entendimento da aplicação das fórmulas e tabelas.
______________________________________________________________________________________
01. Calcular a capacidade dos reservatórios para um prédio de apartamentos de 7 andares, com
2 apartamentos por andar de 2 quartos e dependência de serviço.
1º Passo: Calcular a população do edifício (N) utilizando a Tabela 1 como base.
2º Passo: Verificar na Tabela 2 qual o consumo por unidade (C).
3º Passo: Aplicar esses valores na fórmula 1 e descobrir o valor do Consumo diário.
4º Passo: Verificar se é necessária uma reserva de incêndio.
5º Passo: Apesar de não estar incluso na fórmula, por garantia, é bom acrescentar uma reserva
de emergência de pelo menos 25% da quantidade total do volume em litros. Portanto, ao terminar
o cálculo do volume, multiplique o total por 1.25, que representa a reserva de água.
1º Passo:
Sendo assim, seguindo a Tabela 1 que diz que para cada quarto devemos considerar 2 pessoas e
para cada dependência 1 pessoa, temos:
N = (2 (quartos) x 2 (pessoas)) + 1 pessoa (Dependência) x 2 (apartamentos por andar) x 7
(andares)
N = 5 (pessoas) x 2 (apartamentos) x 7 (andares)
N = 70 pessoas
2º e 3º passos:
Olhando a Tabela 2, podemos verificar que a quantidade de litros/dia médio por pessoa que vive
em um apartamento é de 200 litros, portanto, aplicando na primeira fórmula, obteremos:
Cd = N x C
Cd = 70 pessoas x 200 litros
Cd = 14.000 litros
Dessa forma, sabemos agora que o consumo diário para este edifício de apartamentos é de, no
mínimo, 14.000 litros por dia.
4º Passo:
De acordo com o Código de Segurança Contra Incêndio e Pânico, não é necessária uma reserva
de incêndio para esta edificação, portanto, ignoraremos este cálculo neste quesito.
5º Passo:
Para o cálculo da reserva de emergência (também chamado de coeficiente de segurança), basta
calcular 25% do consumo diário e acrescentar ao total.
Vmin. = Cd x I (não necessário neste caso) x 1.25 (coeficiente de segurança)
Vmin. = 14.000 litros x 1.25
Vmin. = 17.500 litros
Caso em seu projeto haja a divisão dos reservatórios em superior e inferior, saiba que a
porcentagem não é dividida meio a meio (50% - 50%). Para o reservatório superior deve ser
dedicado 40% do total do reservatório, e, para o inferior, 60% to total. O cálculo é básico, basta
fazer o cálculo da porcentagem (40% e 60%) sobre a capacidade do reservatório, obtendo assim a
quantidade de litros de água adequados para cada um deles.
______________________________________________________________________________________
02. Calcular a capacidade do reservatório em litros para um prédio de escritório de 5 andares
com uma superfície de 500 m² por andar.
Os passos a serem seguidos neste exercício são os mesmos que do exercício anterior, mudando
apenas a forma de calcular a quantidade de pessoas que ocupam o edifício, mas, continuando a
seguir as mesmas tabelas.
N = (500 m² x 5 andares) / 6 m² (por pessoa)
N = 2500 m² / 6 m²
N ≅ 417 pessoas
Thais Eustaquio

Chegando ao número de pessoas, olhamos a Tabela 2 e constatamos que serão, no mínimo, 50
litros de água por pessoa, assim, aplicamos na fórmula:
Cd = N x C
Cd = 417 pessoas x 50 litros
Cd = 20.850 litros
Chegando ao consumo mínimo diário, multiplicamos pelo coeficiente de segurança (25%), e
chegamos ao valor final da quantidade de litros mínima do reservatório.
Vmin. = Cd x 1.25 (coeficiente de segurança)
Vmin. = 20.850 litros x 1.25
Vmin. =  26.062,5 litros
O cálculo de reservatório é relativamente simples quando não envolve questões extras como a
reserva de incêndio, piscina, jardim e outros tantos. Para estes, são necessários outros cálculos
um tanto quanto mais complexos que poderemos abordar em uma outra ocasião. Por enquanto,
estudem estes quesitos apresentados hoje e vocês poderão também praticar através de outros
exercícios que postaremos aqui no blog.
