Funcionamento da Cache
Leitura de um dado
• A CPU coloca no AD (Address Bar) o endereço do dado solicitado a MM;
• O chipset (a controladora da memória) intercepta o endereço solicitado
e verifica se o dado está ou não presente na cache;
– Se estiver, acerto (hit) => uma cópia do dado é transferida da cache para a
CPU via DB (Data Bar);
– Senão estiver, falta (miss) => o chipset solicita o dado a MM, que é
transferido para a cache, e somente em seguida a cópia do dado é
transferida para a CPU;
• Tempo de acesso é bem maior.

9
Memória Cache
ch
ip
se
t
ch
ip
se
t
Funcionamento da Cache
10
Memória Cache

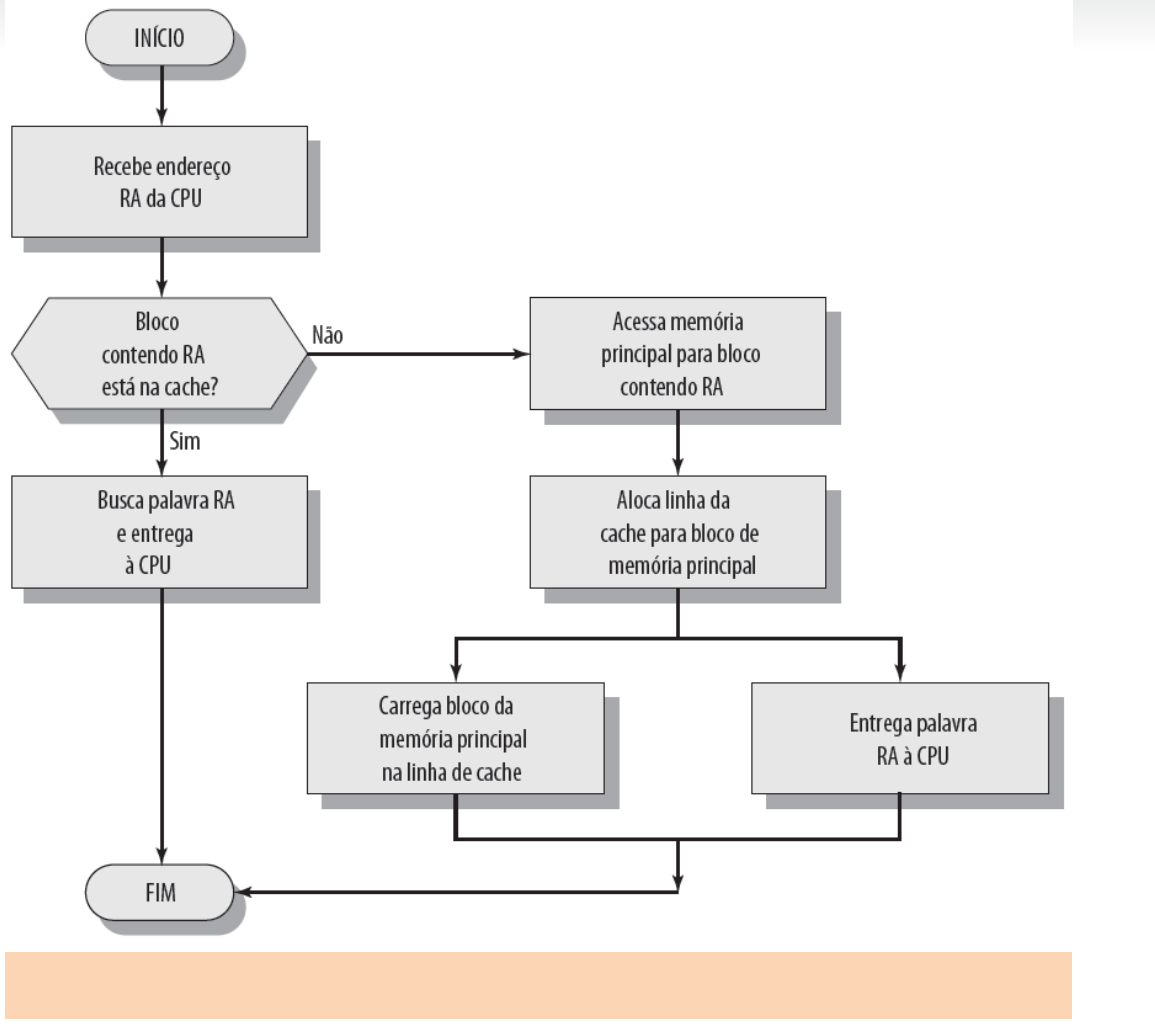

Fluxograma: Acesso a Memória envolvendo Cache
Funcionamento da Cache
11
Memória Cache
Organização típica da Mem. Cache
Organização da Cache Memory
• A MM (Primary Memory) é formada por:
– N células de um byte cada (em geral);
– Que são agrupadas em palavras;
– Que por sua vez são agrupadas em blocos de K palavras.
• A CM (Cache Memory) é formada por:
– m blocos, chamados de linhas;
– 1 linha CM =
 1 bloco da MM + tag + dados de controle.
– Tamanho Cache << Tamanho MM


12 Memória de 64 MB
1 Palavra
de 4 bytes
1 Célula de
Memória 0
N-1
1 Bloco de
2 palavras
Endr 0007H
Endr 0006H
Endr 0000H
Endr 0001H
Endr 0002H
Endr 0003H
Endr 0004H
Endr 0005H
...
Endr FFFFH
Funções de Mapeamento
• Como existem menos linhas na Cache do que na MM, é necessário haver um
algoritmo para mapear as linhas da Cache com os blocos da MM.
• Esse algoritmo diz para cada bloco da MM qual a linha da Cache ele irá ocupar.
• Logo, a escolha do algoritmo de mapeamento diz como a CM
(Cache Memory) será organizada.
• Existem, basicamente, 3 técnicas de mapeamento:
– Mapeamento Direto
– Mapeamento Associativo
– Mapeamento Associativo
em Conjunto
13
Formato da Linha de Cache
• Para saber qual bloco da MM a linha da Cache está guardando, uma tag (ou
núm. do bloco da MM) contendo o núm do bloco da MM tb é guardado na
Linha da Cache.
• Para saber se a Linha de Cache está ocupada ou contém lixo, é usado um
bit de validade (1 válido, 0 lixo).
• Como os dados alterados na cache NÃO precisam ser imediatamente escritos
na MM, a Linha de Cache tb mantém um bit sujo, para indicar que os dados ali
contido precisam ser atualizados na MM antes do Bloco ser substituído.
• Linha de Cache = [bit de validade] [bit sujo] [tag] [dado]
14
Questões de Projeto da Cache Memory
• Qual será
– A função de mapeamento de dados PM/Cache ?
– O algoritmo de substituição de dados na cache ?
– A politica de escrita de dados na cache ?
– O tamanho da cache ?
– O tamanho da largura de linhas da cache ?
• Isto é, quantas palavras cabem em 1 linha da cache.
• Quantos níveis de cache serão usados ?
15
Mapeamento Direto
• Forma mais simples de mapeamento;
• A posição do bloco da MM na CM depende do endereço da palavra;
• Cada palavra está associada a uma única posição na Cache;
• Este mapeamento é dado através da função
NumLinhaCache := NumBlocoMM módulo TotalLinhasCache
• P.ex. NumTotalLinhas = 4
Bloco 0 => Linha 0
Bloco 1 => Linha 1
...
Bloco 8 => Linha 0
Bloco 9 => Linha 1
Bloco 10 => Linha 2
Bloco 11 => Linha 3
...
• Formato Endr: [tag] [linha] [palavra]
16
